MC34063升压、降压、负压

MC34063锂电池充电降压这东东原来是Motorola搞的, 后来转让给了 OnSemi电路原理振荡器通过恒流源对外接在TimingCapacitor管脚(3脚)上的定时电容不断地充电和放电以产生振荡波形, 充电和放电电流都是恒定的, 所以振荡频率仅取决于外接定时电容的容量. 与门的C输入端在振荡器对外充电时为高电平, D 输入端在比较器的输入电平低于阈值电平时为高电平, 当C和D输入端都变成高电平时, 触发器被置为高电平, 输出开关管导通, 反之当振荡器在放电期间C输入端为低电平, 触发器被复位使得输出开关管处于关闭状态Sense检测端(7脚)通过检测连接在Vcc和7脚之间电阻上的压电流限制Ipk降来完成功能, 当检测到电阻上的电压降接近超过300mV时电流限制电路开始工作, 这时通过TimingCapacitor管脚(3脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间, 结果是使得输出开关管的关闭时间延长.利用MC34063制作的锂电池充电板，可对3.6V、7.2V锂电池进行恒压恒流充电，电路采用开关式DC－DC变换。

使用MC34063芯片，具有功耗低、发热量小、带有短路保护功能、静态工作电流小等特点，做成恒流恒压充电器非常实用。

有以下几个优点:a.电流尚可，34063可以通过调那个2K的电阻把电流调大到600MA（332G是160MA)如果不是很心急的调到最大也就够用了b.自带指示电路，34063的板子冲到恒压阶段指示灯会熄灭，c.电压可调范围大，按照东明提供的资料，34063的充电截止电压可以在3.6-8.4之间调节，322G只适合3.9-4.2的范围，这样34063就可以通吃锂铁和锂聚d.发热较低，因为34063是DC-DC芯片，效率为80％，缺点:a.由于截止电压可调范围比较大，输入端压差要大于输出端3V，通过计算如果截止电压4.2V，充电电流600MA，那么一般需要9V，250MA以上的开关电源，计算方法（如输入为9V输出为4.2V效率为80％则变化比为（9/4.2/0.8＝2.68）如输出设定为600MA则输入为（600/2.68＝223MA)）In my opinion,初始阶段的恒流, 其实是带不起负载而导致电压跌落, 当然还有RP1的电流检测限制的因素, 后期进入恒压阶段则是因为负载减小,输出端能够保持稳定电压. 充满电以后因所需电流极小, LED会熄灭. 有观点认为: 34063 的输出纹波偏大, 达不到锂电所要求的0.1%的精度范围.后发现实物与附带说明书及原理图明显不符，图纸上元器件编号与实物标号也不一样，图纸上线路也有画错，说明书中讲P2、P1调整功能应该是相反。

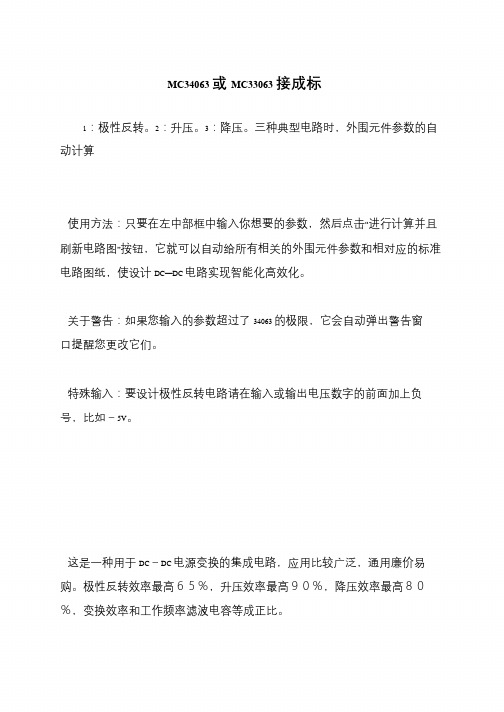

MC34063 或MC33063 接成标
1：极性反转。

2：升压。

3：降压。

三种典型电路时，外围元件参数的自动计算
使用方法：只要在左中部框中输入你想要的参数，然后点击“进行计算并且刷新电路图”按钮，它就可以自动给所有相关的外围元件参数和相对应的标准电路图纸，使设计DC—DC 电路实现智能化高效化。

关于警告：如果您输入的参数超过了34063 的极限，它会自动弹出警告窗口提醒您更改它们。

特殊输入：要设计极性反转电路请在输入或输出电压数字的前面加上负号，比如－5V。

这是一种用于DC－DC 电源变换的集成电路，应用比较广泛，通用廉价易购。

极性反转效率最高６５％，升压效率最高９０％，降压效率最高８０％，变换效率和工作频率滤波电容等成正比。

MC34063应用之升压电路
MC34063升压使用时，一般设定是输入输出电压的绝对值之和要低于40V，否则工作不稳定。

但是实际却看到很多输出50V、60V的电路，性能应该也是可以接受的。

看电路应该是Q1的耐压不够，采用扩流的方式同时把电感移到1脚和输出之间后，见方案五，升压的电压就可以不受40V的限制了，实际测试结果也很理想。

升压电路一
这是个很标准的升压电路，PCB上考虑了两种芯片的安装方式，使用起来比较方便。

MC34063的升压电路图
MC34063的升压电路PCB图
MC34063的升压电路元件布置示意图
MC34063的升压电路实物图
采用SMD封装芯片的实物图
升压电路的元件数值选择可以通过计算得到，作为参考也很方便，下面是连接：/Program/MC34063/MC34063A%20design%20tool.htm
原文连接：/new_page_22.htm
MC34063的升压电路图
MC34063的升压电路设计草图
MC34063的升压电路布线示意图
MC34063的升压电路实物图升压电路三
MC34063的升压电路图
MC34063的升压电路PCB参考
MC34063的升压电路实物图升压电路四：
MC34063的升压电路图
MC34063的升压电路实物图1
MC34063的升压电路实物图2
升压电路五：
MC34063的升压电路成品机通电实验
元件清单
MC34063的升压实物图1
MC34063的升压电路实物图2
MC34063的升压电路PCB元件布置
MC34063的升压电路PCB铜箔面
←↑→↓。

mc34063升压电路及原理
MC34063集成电路主要特性：
输入电压范围：2.5～40V
输出电压可调范围：1.25～40V
输出电流可达：1.5A
工作频率：最高可达180kHz
低静态电流
短路电流限制
可实现升压或降压电源变换器
MC34063的基本结构及引脚图功能
1脚：开关管T1集电极引出端;
2脚：开关管T1发射极引出端;
3脚：定时电容ct接线端;调节ct可使工作频率在100—100kHz 范围内变化;
4脚：电源地;
5脚：电压比较器反相输入端，同时也是输出电压取样端;使用时应外接两个精度不低于1%的精密电阻;
6脚：电源端;
7脚：负载峰值电流(Ipk)取样端;6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能;
8脚：驱动管T2集电极引出端。

mc34063升压电路
MC34063升压电路：从5V升到12V
图四：MC34063大电流降压变换器电路
图三：MC34063大电流升压变换器电路
图五：MC34063反向变换器电路图二：MC34063降压变换器电路图一：MC34063升压变换器电路。

|MC34063 中文资料PDF及MC34063应用:2007年09月16日星期日下午12:281. MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路mc34063中文资料应用原理资料2009-06-09 17:45MC34063A（MC33063）芯片器件简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。

该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。

主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。

MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的基本结构及引脚图功能：1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。

MC34063是一個低價位的DC-DC交換式轉換IC，使用上非常方便，除了穩壓、降壓、升壓，甚至還可以轉成負向電壓。

雖然它的效率還不算很高，但電路簡單、成本低廉、溫升低，所以被廣泛應用在許多電源轉換用途上。

由於在站上有介紹過這個IC，並在站上提供了線上計算程式，所以有關低電流的升壓、降壓、反電壓變得非常方便，而且經過多次的運用，效果很滿意。

我最常用的方式是用來把7.2V或7.4V的鋰電升壓成12V以上的電壓來提供電路電源，由於有些同好多次來信問及製作時發生的一些問題，往往發生在接線錯誤、使用錯誤零件等…..為了減少製作時發生的錯誤，特把升壓電路的電路板Layout出來分享大家。

下圖為MC34063的升壓電路圖：零件參數及計算的方式各位可以查一下它的Data sheet，為了方便使用站上的計算程式來作示範。

比如設定為輸入7.4V；輸出12.V，輸出電流400mA，蓮波電壓30mA，振盪頻率為30Khz，依上述的值在線上計算網頁上填到相關的欄位，然後點選計算鈕，程式就會自動的把相關的零件值算出，如下圖：※有時你設定的輸出電流太大，致使Ipk大於1500mA時，程式會提醒你，超出MC34063的最大電流。

依照出現的答案套入電路中的電阻、電容值就OK了。

但依網友失敗的經驗中得知，大部的問題是:1. 用錯電感，由於需較大的電流，所以電感不要使用色碼電感，應使用電流較大的線繞鉄粉芯電感。

2. 二極體用錯，不要使用一般的1N4001~4007，要使用速度較快的schottky(簫基特二極體)，如1N 5820，1N 5819，1N 5818等…3. Rsc由於電阻較低，也許較不好找，但不能不用，找不到時還可用並的方式達成〈差一點數值沒關係，比如我就常用0.5歐姆並聯0.3歐姆。

低成本DC/DC转换器34063的应用34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。

在ADSL 应用中，34063的开关频率对传输速率有很大影响，在器件选择及PCB设计时需要仔细考虑。

线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。

开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。

开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。

斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。

降压型开关电源电路通常如图1所示。

图1中，T为开关管，L1为储能电感，C1为滤波电容，D1为续流二极管。

当开关管导通时，电感被充磁，电感中的电流线性增加，电能转换为磁能存储在电感中。

设电感的初始电流为iL0，则流过电感的电流与时间t的关系为：iLt= iL1 (Vi-Vo-Vs)t/L，Vs为T的导通电压。

当T关断时，L1通过D1续流，从而电感的电流线性减小，设电感的初始电流为iL1，则则流过电感的电流与时间t的关系：iLt=iL1-(Vo Vf)t/L，Vf为D1的正向饱和电压。

图1 降压型开关电源基本电路34063的特殊应用● 扩展输出电流的应用DC/DC转换器34063开关管允许的峰值电流为1.5A，超过这个值可能会造成34063永久损坏。

由于通过开关管的电流为梯形波，所以输出的平均电流和峰值电流间存在一个差值。

如果使用较大的电感，这个差值就会比较小，这样输出的平均电流就可以做得比较大。

例如，输入电压为9V，输出电压为3.3V，采用220μH 的电感，输出平均电流达到900mA，峰值电流为1200mA。

单纯依赖34063内部的开关管实现比900mA更高的输出电流不是不可以做到，但可靠性会受影响。

MC34063应用电路图大全（升压电路/降压电路）描述MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。

该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。

MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。

mc34063应用电路图（一）：降压变换电源原理图如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。

该降压电路的工作过程如下：1．比较器的反相输入端（脚5）通过外接分压电阻R1、R2监视输出电压。

其中，输出电压U。

=1.25（1+R2/R1）由公式可知输出电压。

仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。

若R1、R2阻值稳定，U。

亦稳定。

2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。

当脚5的电压值低于内部基准电压（1．25V）时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co充电以提高U。

，达到自动控制U。

稳定的作用。

3．当脚5的电压值高于内部基准电压（1．25V）时，R—S触发器的S脚控制门被封锁，Q端为“0”状态（低电平），T2截止，T1亦截止。

4.振荡器的Ipk输入（脚7）用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。

5.脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。

mc34063应用电路图（二）：MC34063升压电路MC34063组成的降压电路原理如图8，当芯片内开关管（T1）导通时，电源经取样电阻Rsc、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C0对负载提供能量。

MC34063A,MC33063A,SC34063A,SC33063A, NCV33063A1.5A, 升压、降压转换用开关调整器。

MC34063A系列是包含DC-DC转换器基本功能的单片集成控制电路。

该器件的内部组成包括带温度补偿的参考电压、比较器、带限流电路的占空比控制振荡器、驱动器、大电流输出开关。

该器件专用于降压、升压以及电压极性反转场合，可以减少外部元件的使用数量。

获取更详细的设计参考信息，可参阅应用笔记“AN920A/D”或“AN954/D”.特性●工作输入电压3.0V-40V●低静态电流●具有限流功能●输出开关电流可达1.5A●输出电压可调●工作频率可至100kHz●参考电压精度2%●支持无铅封装封装印记说明：x = 3或4A = 封装地区L，WL = 晶片批号Y，YY = 年份W，WW = 周次G或■ = 无铅封装本手册封装尺寸部分有关于订货、包装的详细信息。

“”(底部视图）该器件包含79个有源晶体管图1 等效原理图MC34063A，MC33063A，SC34063A，SC33063A，NCV33063A图2 引脚分布强制性地超出极限参数将损坏器件。

极限参数只是强制性参数，不代表正常工作要超出推荐工作条件，长期超出推荐工作条件的操作将影响器件的可靠性。

1.必须注意封装的最大功耗限制。

2.该系列器件具备静电放电防护，并通过了以下试验：人体放电模式4000V，美军标MIL-STD-883,3015方式.机械模式400V.3.NCV前缀系列用于汽车电子。

电气特性（VCC=5.0V，T=T至T【注4】，除非另有说明。

）4.对于MC34063，SC34063，Tlow=0℃；对于MC33063，SC33063，MC33063V，NCV33063，Tlow=-40℃；对于MC34063，SC34063，Thigh =+70℃；对于MC33063，SC33063，Thigh=+85℃；对于MC33063V，NCV33063，Thigh =+125.℃5.测试时采用了低占空比以保证结温尽可能接近环境温度。

DC/DC变换器控制电路34063产品说明书1、简介34063单片双极型线性集成电路，是专用于直流－直流变换器的控制芯片。

片内包含温度补偿带隙基准源、占空比周期控制器、功率驱动和大电流输出开关，最大峰值电流可达1.5A。

特点：○1工作电压范围宽，可在3.0V~40V的电压下工作；○2短路电流限制保护功能；○3静态功耗低；○4输出峰值电流可达1.5A（无外接三极管）；○5输出电压可调;；○6工作振荡频率从100Hz到100KHz；○7可构成升压，降压和反向电源变换器。

2．内部框图及工作原理2．1内部框图图1 TY34063内部框图2．2工作原理振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电，以产生振荡波形，充电和放电的电流都是恒定的，所以振荡频率决定于外接定时电容的容量。

与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。

当C和D的输入端都变成高电平时，触发器被置为高电平，输出开关管导通。

反之，到振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制检测端Is通过检测连接在V＋和7脚之间电阻上的压降来完成功能。

当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作。

这时通过CT管脚（3脚）对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的开关时间延长。

3．参数及测试条件：3．1极限参数表1.极限参数3．2电参数表2. 电参数（除非特殊说明：V＋＝5V，Ta＝25℃）4．典型应用电路：图2 .升压变换器图3 .降压变换器图4 .反向变换器图5 .升压变换器（大电流）图6 .降压变换器（大电流）5．封装形式：封装采用DIP8和SOP8两种封装形式，如下图所示。

图7 DIP8封装图8 SOP8封装。
