实训冷却液温度传感器的检测

简述冷却液温度传感器的检测过程
冷却液温度传感器是汽车发动机控制系统中的重要元件，用于检测发动机冷却液的温度，向发动机 ECU 发送温度信号，以便 ECU 进行喷油和点火的修正，同时也用于控制冷却液风扇和空调等。

如果冷却液温度传感器出现故障，将严重影响发动机的正常工作，甚至导致发动机启动困难。

检测冷却液温度传感器的方法包括就车检测法和单件检查法。

就车检测法是指将冷却液温度传感器线束插头拔下，用万用表测量在不同水温条件下水温传感器两接线端子间的电阻值，判断传感器是否工作正常。

单件检查法则是将冷却液温度传感器从发动机上拆下，将传感器置于烧杯的水中，测量在不同水温条件下传感器两接线端子间的电阻值，判断传感器是否损坏。

此外，冷却液温度传感器的电阻检测也有两种操作方法。

一种是就车检查法，即拆卸冷却水温度传感器导线连接器，用数字式高阻抗万用表档测试传感器 THW 和 E2 两端子间的电阻值。

另一种是单件检查法，即拔下冷却液温度传感器线束插头，将传感器置于烧杯的水中，加热杯中的水，同时用万用表档测量在不同水温条件下水温传感器两接线端子间的电阻值，判断传感器是否工作正常。

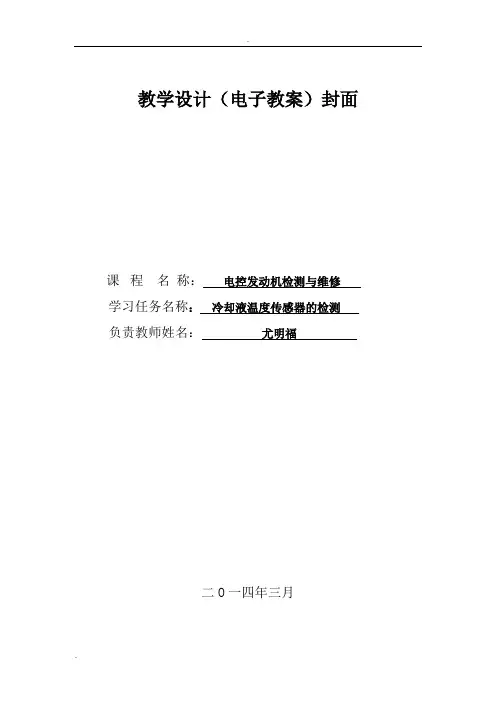

教学设计（电子教案）封面
课程名称：电控发动机检测与维修
学习任务名称：冷却液温度传感器的检测
负责教师姓名：尤明福
二O一四年三月
发动机冷却液温度传感器的结构和特性
图2 冷却液温度传感器电路图
小组任务分解
车间主管（教师）将全班学生分成若干小组和每小组，每组抽一名学生组成考评小组
责对各小组的监督和考核工作，评分标准参考评分表，分解工作任务，派发工单和维修资料，明确各小组的工作任务要求，各小组接到任务后，认真解读维修工单内容，分解工作任务要
图5 加温模拟检测法
在教师组织下，师生共同讨论、评价各小组提交的工作流程。

各小组通过参与点评、总
图 6 检测示意图
2。

图7
理应认为冷却液温度升高相应的发动机风扇会启动，如果风扇启动证明系统正常之前检测到的故障可能为偶发故障。

若发动机风扇无动作，则转至步骤3。

图8
若风扇没有动作则更换ECM。

注意：在检测前，检查ECU连接器外观和接触力。

完成工单并进行打分，总结公示
GB7258-2012（机动车运行安全技术标准）国家标准，对维修后的车辆进行检验，确认故障被排除，并交班组长（教师扮演）检验，要求检验必须在原先确定故障时同等环境和条件下进行。

填写竣工单。

（机动车运行安全技术标准）国家标准；。

温度传感器实训报告一、引言温度传感器是一种用来测量环境温度的设备，广泛应用于工业自动化、气象、医疗、农业等领域。

本实训旨在通过使用温度传感器，学习其工作原理和应用技巧，并实现温度测量和数据显示功能。

二、实训目的1. 了解温度传感器的基本原理和分类；2. 掌握温度传感器的接线方法和使用技巧；3. 学习如何使用开发板进行温度传感器的数据采集和处理；4. 实现温度传感器数据的显示和存储。

三、实训内容1. 温度传感器的原理与分类温度传感器根据测量原理的不同，可以分为接触式和非接触式两种类型。

接触式温度传感器通过与待测物体接触，通过物体的导热性质来测量温度；非接触式温度传感器则是通过测量物体辐射的红外线来推算温度。

2. 温度传感器的接线和使用温度传感器一般有3个引脚，分别是VCC、GND和OUT。

其中，VCC和GND分别用于连接电源正负极，OUT则是用来输出温度信号。

在实际接线时，需要根据具体传感器的引脚定义进行连接。

3. 温度传感器的数据采集和处理在实训中，我们将使用开发板进行温度传感器数据的采集和处理。

首先，将温度传感器与开发板连接好，并通过编程设置相应的引脚模式和通信协议。

然后，通过指令或程序读取传感器输出的模拟信号，并进行模数转换得到数字温度值。

最后，根据需要可以对数据进行进一步的处理，如单位转换、数据滤波等。

4. 温度传感器数据的显示和存储为了实现温度数据的显示和存储，我们可以通过连接显示屏或使用串口通信等方式将数据输出到外部设备。

同时，可以将数据存储到开发板的存储器中，或通过网络传输到云平台进行进一步的分析和处理。

四、实训结果通过本次实训，我们成功实现了温度传感器的数据采集和处理，并将数据显示在了外部设备上。

同时，我们还实现了数据的存储和传输功能，方便后续的数据分析和应用。

五、实训总结本次实训使我们对温度传感器有了更深入的了解，并掌握了其使用方法和技巧。

通过实际操作，我们不仅提高了对传感器的实际应用能力，也加深了对传感器原理和数据处理的理解。

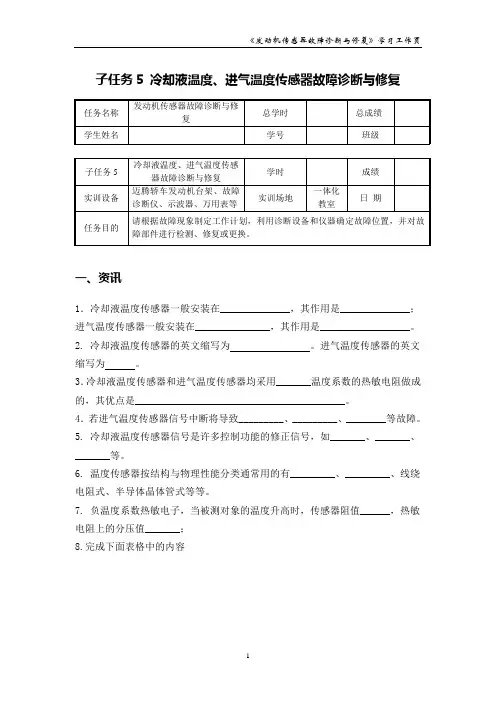

子任务5 冷却液温度、进气温度传感器故障诊断与修复一、资讯1．冷却液温度传感器一般安装在______________，其作用是______________；进气温度传感器一般安装在_______________，其作用是__________________。

2. 冷却液温度传感器的英文缩写为。

进气温度传感器的英文缩写为。

3．冷却液温度传感器和进气温度传感器均采用_______温度系数的热敏电阻做成的，其优点是__________________________________________。

4．若进气温度传感器信号中断将导致_________、_________、________等故障。

5. 冷却液温度传感器信号是许多控制功能的修正信号，如_______、_______、_______等。

6. 温度传感器按结构与物理性能分类通常用的有_________、_________、线绕电阻式、半导体晶体管式等等。

7. 负温度系数热敏电子，当被测对象的温度升高时，传感器阻值______，热敏电阻上的分压值_______；8.完成下面表格中的内容冷却液温度传感器电路原理图标出电路图中字母数字的含义：G62 0.35br/blJ623_________________二、计划与决策请根据故障现象和任务要求，确定所需要的检测仪器、工具，并对小组成员进行合理分工，制定详细的诊断和修复计划。

1．需要的检测仪器、工具2．小组成员分工3．诊断和修复计划三、实施1．读取故障码将故障诊断仪与发动机诊断接口连接，打开点火开关，读取故障代码，故障码为：。

清除故障码，起动发动机并进行加、减速，观察故障灯是否点亮，若点亮，重新读取故障码，故障码为：。

2．静态检测（1）传感器电源检测点火开关OFF，拔下传感器连接器；点火开关ON ，用万用表检测连接器插头上端子与搭铁间的电压，应为，测量值是。

若电压不正常，应检查________，检测结果：；如果检测项目还不正常，下一步应继续检查_________。

简述冷却液温度传感器的检测过程冷却液温度传感器是一种用于测量发动机冷却液温度的设备。

它将温度转换为电信号，然后将其发送给发动机控制单元（ECU），以便进行相应的调整和控制。

冷却液温度传感器的检测过程主要包括以下几个步骤：安装传感器、连接电源、设置参数、校准传感器和进行故障诊断。

首先，安装传感器。

冷却液温度传感器通常位于发动机冷却系统中，可以是安装在冷却水管上的一根电阻式传感器，也可以是安装在发动机水套上的电子式传感器。

安装传感器时，需要确保其良好接触到冷却液，并且与其他部件保持适当的间隙。

接下来，连接电源。

冷却液温度传感器通常由发动机电源供电，因此需要将传感器的电源线与发动机电路连接起来。

这样，传感器就能获得所需的电源供应，从而正常工作。

然后，设置参数。

在安装传感器后，需要进行相应的参数设置。

一般来说，这需要通过连接到车辆的诊断仪进行。

通过诊断仪，可以选择适当的参数设置选项，并将其应用于传感器。

参数设置通常包括温度单位选择、温度报警阈值设定等。

接着，校准传感器。

传感器的准确性是保证发动机工作正常和可靠的重要因素之一、因此，在使用之前，需要对传感器进行校准，以保证其测量的温度数据准确无误。

校准传感器通常可以通过调整传感器的零点和增益来实现。

校准过程需要使用专门的校准设备，并按照设备说明书进行操作。

最后，进行故障诊断。

如果冷却液温度传感器出现故障或异常，需要进行相应的故障诊断和排除。

常见的故障包括传感器无响应、传感器输出异常等。

可以通过使用诊断仪进行故障码读取，以确定具体的故障原因。

一旦故障被确定，可以采取相应的措施进行修复或更换传感器。

总之，冷却液温度传感器的检测过程包括安装传感器、连接电源、设置参数、校准传感器和进行故障诊断。

这些步骤的完成确保了传感器的正常工作和准确测量冷却液温度。

这对于保护发动机免受过热和其他温度相关问题的影响至关重要。

温度传感器实习报告温度传感器实习报告篇一：温度传感器实训报告《温度传感器实训报告》实训报告课程：信号检测与技术专业：应用电子技术班级：应电1131班小组成员：欧阳主、王雅志、朱知荣、周玙旋、周合昱指导老师：宋晓虹老师 201X年 4 月 23 日一、实训目的了解18b20温度传感器的基本原理与应用二、实训过程1、电路实现功能：由电脑USB接口供电，也可外接6V—16V的直流电源。

通过温度传感器18B20作为温度传感器件，测出改实际温度，再由芯片为ＤＩＰ封装AT89C2051 单片机进行数据处理，通过数码管显示温度值。

温度显示（和控制）的范围为：-55C到125C之间，精度为1C，也就是显示整数。

如果你设定报警的温度为20C，则当环境温度达到21C时，报警发光二极管发光，同时继电器动作。

如果你不需要对温度控制（报警），可以将报警温度值设置高些。

如果控制的是某局部的温度，可将18B20用引线引出，但距离不宜过大，注意其引脚绝缘。

２.电路的构成该电路有电源、按键控制模块、信号处理、驱动模块、显示模块、检测。

３.电路原理图４.电路仿真图五、元件清单及功能介绍6、程序：/*------------------------------- 温度控制器V1.5 显示为三个共阳极LED 温度传感器用单总线DS18B20 CPU为2051，四个按键，分别为UP，DN，SET 温度调节上限为125度，下限为-55度只能用于单只18B20-------------------------------*/ #include AT89X051.H #include intrins.h #define Key_UP P3_0 //上调温度#define Key_DN P3_1 //下调温度 #define Key_SET P1_7 //设定键（温度设定，长按开电源） #define RelayutPrt P3_5 //继电器输出 #define LEDPrt P1 //LED控制口 #define LEDneC P3_2 //LED DS1控制（百位） #define LEDTC P3_3 //LED DS2控制（十位） #define LEDThreeC P3_4 //LED DS3控制（个位） #define TMPrt P3_7 //DS1820 DataPrt unsigned char cdeLEDDis[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xFF,0xBF}; //0-9的LED笔划,0xFF为空,0xF7为负号 static unsigned char bdata StateREG; //可位寻址的状态寄存器 sbit DS1820N = StateREG^0; //DS1820是否存在 sbit SetTF = StateREG^1; //是否是在温度设置状态 sbit KeySETDn = StateREG^2; //是否已按过SET键标识 sbit PTF = StateREG^3; //电源电源标识 sbit KeyTF = StateREG^4; //键盘是否允许 //sbit KeySETDning = StateREG^5; //SET是否正在按下 static unsigned char bdata TLV _at_ 0x0029; //温度变量高低位 static unsigned char bdata THV _at_ 0x0028; static signed char TMV; //转换后的温度值 static unsigned char KeyV,TempKeyV; //键值篇二：传感器实习报告非电量电测技术实验报告系（部）名称班级学号 102028237 姓名吕驰课程名称传感器实习指导教师日期：201X 年12月 18日一、传感器的现状与发展趋势传感器（英文名称：transducer/sensr）是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

1. 理解温度传感器的基本工作原理和类型。

2. 掌握温度传感器的应用和配置方法。

3. 通过实验验证不同类型温度传感器的性能和特点。

4. 学会使用温度传感器进行实际测量和数据分析。

二、实验原理温度传感器是一种能够将温度信号转换为电信号的装置，广泛应用于工业、医疗、科研等领域。

根据工作原理，温度传感器主要分为以下几类：1. 热电偶：基于塞贝克效应，将温度差转换为电动势。

2. 热敏电阻：基于温度对电阻值的影响，将温度变化转换为电阻变化。

3. 红外温度传感器：基于物体辐射原理，通过检测物体辐射的红外线强度来测量温度。

4. 数字温度传感器：将温度信号转换为数字信号，便于处理和传输。

三、实验仪器与材料1. 实验仪器：温度传感器（热电偶、热敏电阻、红外温度传感器）、数据采集器、示波器、万用表、电源等。

2. 实验材料：实验电路板、连接线、导线等。

四、实验内容1. 热电偶实验：将热电偶分别插入不同温度的水中，记录对应的电动势值，绘制电动势-温度曲线，分析热电偶的线性度和灵敏度。

2. 热敏电阻实验：将热敏电阻分别插入不同温度的水中，记录对应的电阻值，绘制电阻-温度曲线，分析热敏电阻的线性度和灵敏度。

3. 红外温度传感器实验：将红外温度传感器对准不同温度的物体，记录对应的温度值，分析红外温度传感器的测量范围和精度。

4. 数字温度传感器实验：使用数字温度传感器测量环境温度，记录数据，分析其性能和特点。

1. 热电偶实验：（1）搭建实验电路，连接数据采集器和示波器。

（2）将热电偶分别插入不同温度的水中，记录对应的电动势值。

（3）将数据导入计算机，绘制电动势-温度曲线。

（4）分析热电偶的线性度和灵敏度。

2. 热敏电阻实验：（1）搭建实验电路，连接数据采集器和示波器。

（2）将热敏电阻分别插入不同温度的水中，记录对应的电阻值。

（3）将数据导入计算机，绘制电阻-温度曲线。

（4）分析热敏电阻的线性度和灵敏度。

3. 红外温度传感器实验：（1）搭建实验电路，连接数据采集器和示波器。

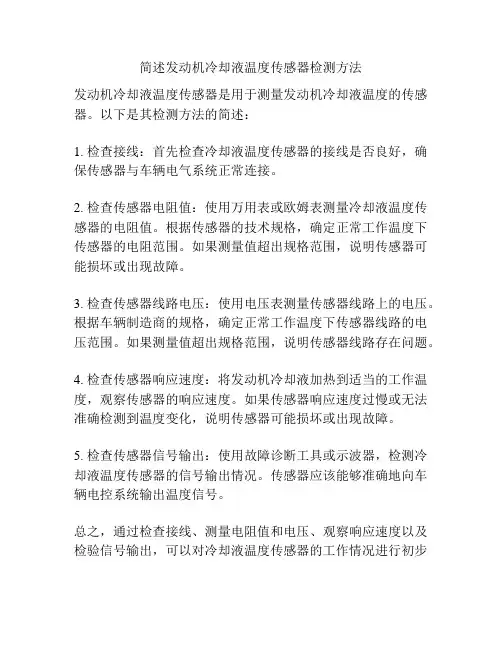

简述发动机冷却液温度传感器检测方法
发动机冷却液温度传感器是用于测量发动机冷却液温度的传感器。

以下是其检测方法的简述：
1. 检查接线：首先检查冷却液温度传感器的接线是否良好，确保传感器与车辆电气系统正常连接。

2. 检查传感器电阻值：使用万用表或欧姆表测量冷却液温度传感器的电阻值。

根据传感器的技术规格，确定正常工作温度下传感器的电阻范围。

如果测量值超出规格范围，说明传感器可能损坏或出现故障。

3. 检查传感器线路电压：使用电压表测量传感器线路上的电压。

根据车辆制造商的规格，确定正常工作温度下传感器线路的电压范围。

如果测量值超出规格范围，说明传感器线路存在问题。

4. 检查传感器响应速度：将发动机冷却液加热到适当的工作温度，观察传感器的响应速度。

如果传感器响应速度过慢或无法准确检测到温度变化，说明传感器可能损坏或出现故障。

5. 检查传感器信号输出：使用故障诊断工具或示波器，检测冷却液温度传感器的信号输出情况。

传感器应该能够准确地向车辆电控系统输出温度信号。

总之，通过检查接线、测量电阻值和电压、观察响应速度以及检验信号输出，可以对冷却液温度传感器的工作情况进行初步
评估和故障排除。

如果发现异常，可能需要更进一步的检查或更换传感器。

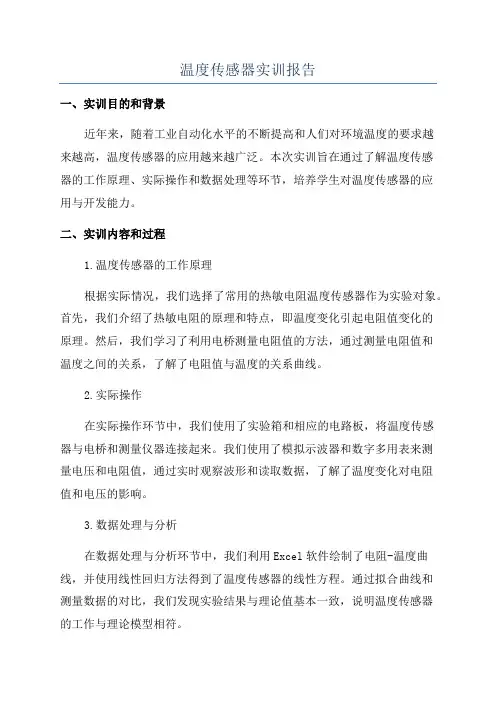

温度传感器实训报告一、实训目的和背景近年来，随着工业自动化水平的不断提高和人们对环境温度的要求越来越高，温度传感器的应用越来越广泛。

本次实训旨在通过了解温度传感器的工作原理、实际操作和数据处理等环节，培养学生对温度传感器的应用与开发能力。

二、实训内容和过程1.温度传感器的工作原理根据实际情况，我们选择了常用的热敏电阻温度传感器作为实验对象。

首先，我们介绍了热敏电阻的原理和特点，即温度变化引起电阻值变化的原理。

然后，我们学习了利用电桥测量电阻值的方法，通过测量电阻值和温度之间的关系，了解了电阻值与温度的关系曲线。

2.实际操作在实际操作环节中，我们使用了实验箱和相应的电路板，将温度传感器与电桥和测量仪器连接起来。

我们使用了模拟示波器和数字多用表来测量电压和电阻值，通过实时观察波形和读取数据，了解了温度变化对电阻值和电压的影响。

3.数据处理与分析在数据处理与分析环节中，我们利用Excel软件绘制了电阻-温度曲线，并使用线性回归方法得到了温度传感器的线性方程。

通过拟合曲线和测量数据的对比，我们发现实验结果与理论值基本一致，说明温度传感器的工作与理论模型相符。

三、实训成果和收获通过本次实训，我们掌握了温度传感器的基本工作原理，了解了温度传感器的应用领域和开发方法。

在实际操作中，我们熟悉了电路连接和测量仪器的使用，培养了实际操作能力。

在数据处理与分析中，我们学会了利用Excel软件处理数据和绘制曲线，掌握了数据处理的方法。

同时，本次实训还培养了我们的团队合作能力和解决问题的能力。

在实际操作中，我们遇到了电路连接错误和数据读取不准确等问题，通过相互讨论和合作，最终找到了解决方法。

四、改进建议和展望尽管本次实训取得了一定的成绩，但也存在一些不足之处。

首先，实训时间较为有限，只能对温度传感器进行基本的了解和操作。

此外，对于其他类型的温度传感器，实训内容较少，有待进一步扩展。

此外，在数据处理和分析上，我们仅进行了线性回归分析，对于非线性传感器的处理能力还有待提高。

检查冷却液实训报告一、实训内容及目的(1)进一步掌握冷却液温度表电路的原理：(2)掌握冷却液温度表的检测方法。

二、实训器材和用具1.实车一辆：2.常用工具一套、专用工具一套：3.万用表、试灯。

三、实训注意事项冷却液温度传感器检测时应注意安全，确保发动机静止30分钟以上，避免烫伤。

相关知识冷却液的数量确保了冷却系统的工作正常；冷却液变质后，沸点降低、腐蚀性增强，会影响到冷却系统工作的可靠性，引起冷却系统出现“开锅现象”，冷却系统零件腐蚀损伤等四、冷却液温度表的检测方法：1.水温传感器的测量：一般出现的故障是水温表不指示，当出现此故障时，我们应该先对水温传感器进行检测，用一烧杯，盛开水，把水温传感器放入其中，同时放入温度计用万用表电阻挡检测水温传感器接线端与外壳间的电阻，同时记下当时的水温，把结果填入下表。

再在杯中倒入少许冷水，搅匀，使温度下降少许，再读取阻值和水温，重复以上动作，直至水温不再下降。

用万用表阻值档位测量水温传感器的阻值应与关系相符。

2.水温表和电路测量除了测量水温传感器之外，我们也可以用模拟法来测量水温表，所示连接，如果此时试灯点亮，说明电路是正常，水温表摆动，说明水温表正常，判断为水温传感器故障。

如果此时试灯不亮，说明线路有故障或者水温表有故障，应在仪表盘插头处做进一步检测来确认故障部位。

五、技术标准及要求(1)系统中冷却液损耗后，补充冷却液时不要添加蒸馏水，否则会引起冷却液沸点的降低，影响散热性能以(2)不同型号的冷却液不能混合使用，免发生化学反应，产生沉淀或气泡(3)冷却液的更换周期一般为2年。

六、操作步骤(一)冷却液液位的检查(1)液面检查在发动机起动之前，通过冷却液补偿水箱来观察，冷却液位于最低线和最高线之间(2)冷却液不足时可通过向补偿水箱内添冷却液液位的检查加冷却液来实现补充(二)冷却液质量的检查(1)发动机冷态起动前，打开散热器盖(2)若散热器和散热器盖的充液孔周围有大量铁锈和水垢，冷却液颜色变深，表明冷却液变质，应更换冷却液原理与应用温度是反映发动机热负荷状态的重要参数，为了保证电控单元能够精确地控制发动机正常运行，必须随时、连续、准确地监测发动机冷却液的温度，以便修正诸控制参数，准确计算喷油脉宽以及进行排气净化处理等。

一、引言随着科技的不断发展，传感器技术在各个领域得到了广泛应用。

温度传感器作为其中的一种，其在工业、农业、医疗、家居等领域的应用日益广泛。

为了深入了解温度传感器的工作原理、性能特点及其在实际应用中的价值，我们进行了为期两周的温度传感器实训。

以下是本次实训的结论。

二、实训目的与内容1. 目的本次实训旨在使学生掌握温度传感器的基本原理、性能特点，了解其应用领域，并学会使用温度传感器进行实际测量和数据分析。

2. 内容（1）温度传感器的基本原理与分类（2）常用温度传感器的性能特点与应用（3）温度传感器的选用与安装（4）温度传感器的校准与标定（5）温度传感器的数据处理与分析三、实训过程与结果1. 实训过程（1）理论学习：通过查阅资料、课堂讲解，了解温度传感器的基本原理、分类、性能特点及应用领域。

（2）实验操作：在指导老师的带领下，进行温度传感器的选用、安装、校准与标定实验。

（3）数据分析：对实验数据进行分析，验证温度传感器的性能，并探讨其在实际应用中的优缺点。

2. 实训结果（1）掌握了温度传感器的基本原理、分类、性能特点及应用领域。

（2）熟悉了常用温度传感器的选用、安装、校准与标定方法。

（3）学会了使用温度传感器进行实际测量和数据分析。

（4）了解了温度传感器在实际应用中的优缺点，为今后在相关领域的工作积累了经验。

四、结论1. 温度传感器在各个领域具有广泛的应用前景，其重要性日益凸显。

2. 温度传感器具有精度高、稳定性好、响应速度快等特点，能够满足不同场合的测量需求。

3. 在实际应用中，合理选用、安装、校准与标定温度传感器，可以确保测量结果的准确性和可靠性。

4. 温度传感器的数据处理与分析对于提高测量精度和实际应用价值具有重要意义。

5. 本次实训使我们对温度传感器有了更加深入的了解，为今后在相关领域的工作奠定了基础。

五、建议1. 在后续课程中，应进一步加强对温度传感器原理、性能特点及应用领域的讲解，提高学生的理论水平。

浅谈卡罗拉冷却液温度传感器的检测方法冷却液温度是反映发动机热负荷状态的重要参数，文章以卡罗拉冷却液温度传感器为例，分析了负温度系数型热敏电阻式冷却液温度传感器的工作原理及检测方法，为诊断卡罗拉冷却液温度传感器的故障提供了一套全面、系统的检测方法。

标签：卡罗拉；冷却液温度传感器；检测方法0 引言汽车发动机是汽车的“心脏”冷却液温度能够准确反映发动机热负荷状态参数，因此为保证发动机正常运行，需要不断地检测冷却液的温度，而冷却液温度传感器是检测冷却液温度的重要设备。

目前市场中存在的冷却液传感器种类比较多，但是汽车比较常用的是负温度系数型热敏电阻式温度传感器，此种传感器是利用陶瓷半导体材料的电阻随温度变化而变化的特性制成的，其具有灵敏度高、制造简单以及成本低廉的特点。

1 冷却液温度传感器的结构与工作原理冷却液温度传感器安装在发动机冷却液出水管上，其主要目的就是随时监测发动机冷却液的温度，并且及时将监测的数据传递给电控单元，电控单元根据该信号修正喷油时间和点火时间，使发动机工况处于最佳运行状态。

冷却液温度传感器信号是许多控制功能的修正信号，如喷油量修正、点火提前角修正等。

冷却液温度信号也是汽车上其它电控系统的重要参考信号，如电控自动变速器系统、自动空调系统。

2 卡罗拉冷却液温度传感器的检测方法卡罗拉冷却液温度传感器电路，如图1所示。

B3的2#输出冷却液温度信号；B3的1#接地。

通过ECM的THW端子，由电阻R向冷却液温度传感器提供5V 的电压。

电阻R和冷却液温度传感器串联。

当冷却液温度传感器的电阻值变化时，端子2#上的电压也随之变化。

根据该信号，确定冷却液温度信号。

冷却液温度传感器电路是分压电路的一种形式。

电路中限流电阻与热敏电阻串联，因而热敏电阻上的电压降与热敏电阻占电路总电阻值的百分比成正比。

ECU就是检测热敏电阻的电压降来判断水温的高低的。

传感器一般有两个端子，分别为接地和信号端子，信号端子电压值为0～5V。

发动机冷却液温度传感器检测方法发动机冷却液温度传感器是一种用于测量发动机冷却液温度的重要传感器。

它的作用是将冷却液的温度转化为电信号，供车辆控制系统使用。

在车辆行驶过程中，如果发动机冷却液温度传感器出现故障，将会导致发动机过热或过冷，严重影响车辆的性能与安全。

为了检测发动机冷却液温度传感器是否正常工作，可以采用以下方法：1. 检查仪表盘显示：当发动机冷却液温度传感器故障时，仪表盘的温度指示器通常会出现异常。

可以通过观察仪表盘上的冷却液温度指示器是否显示不合理的温度值，如过高或过低，来初步判断传感器是否正常工作。

2. 使用OBD诊断工具：OBD诊断工具可以帮助检测发动机冷却液温度传感器的工作情况。

通过连接OBD诊断工具到车辆的OBD接口，并进行扫描，可以获取与传感器相关的故障码。

如果出现与传感器故障相关的故障码，就可以确认传感器可能存在问题。

3. 测量传感器的电阻值：发动机冷却液温度传感器通常是NTC（负温度系数）类型的传感器。

可以使用万用表测量传感器的电阻值，并与厂家提供的标准值进行比较。

如果测量得到的电阻值与标准值相差较大，就可以判断传感器存在故障。

4. 观察发动机工作状态：当发动机冷却液温度传感器故障时，发动机在运行过程中可能会出现一些异常症状。

例如，发动机可能会因为冷却液温度过高而出现过热的情况，或者因为温度过低而无法正常启动。

通过观察发动机的工作状态，可以初步判断传感器是否存在问题。

需要注意的是，以上方法只能初步判断发动机冷却液温度传感器的工作情况，如果怀疑传感器存在问题，最好将车辆送到专业的汽车维修店进行检测和维修。

及早发现和解决传感器故障，可以避免发动机因过热或过冷而受损，保障车辆的正常运行和驾驶安全。

一、项目背景与目的随着科技的不断发展，温度传感器在工业、农业、医疗、家庭等领域得到了广泛应用。

为了提高学生对温度传感器原理及应用的了解，培养实际操作能力和创新意识，我们选择了温度传感器项目进行实训。

本项目旨在通过设计、制作和测试温度传感器，使学生掌握温度传感器的基本原理、应用方法和实验技能。

二、项目概述1. 项目名称：基于DS18B20的温度传感器设计与应用2. 项目时间：2023年X月至2023年X月3. 项目成员：[此处填写项目组成员姓名]4. 指导教师：[此处填写指导教师姓名]5. 项目内容：- 研究温度传感器的工作原理及性能指标- 设计并制作基于DS18B20的温度传感器电路- 编写温度传感器数据采集与处理程序- 测试温度传感器的性能，并进行优化三、项目实施过程1. 前期准备- 查阅相关文献，了解温度传感器的工作原理、应用领域和发展趋势- 学习电子电路设计、编程等基础知识- 准备实验器材，包括DS18B20温度传感器、单片机、电源、连接线等2. 电路设计- 根据DS18B20的资料，设计温度传感器电路- 选用合适的单片机作为控制核心，编写程序实现温度数据的采集与处理- 电路图设计遵循简洁、可靠、易于调试的原则3. 程序编写- 利用C语言编写温度传感器数据采集与处理程序- 程序功能包括：- 读取DS18B20的温度数据- 将温度数据转换为实际温度值- 显示温度值- 根据温度值进行控制（如：报警、调节设备等）4. 实验与测试- 将设计好的电路连接到单片机上，进行温度数据的采集与处理- 使用标准温度计对传感器进行校准，确保数据的准确性- 测试温度传感器的响应速度、精度和稳定性- 根据测试结果对电路和程序进行优化5. 项目总结- 对项目实施过程中的经验与教训进行总结- 分析项目的创新点与不足之处- 提出改进方案四、项目成果1. 成功设计并制作了基于DS18B20的温度传感器电路2. 编写了温度传感器数据采集与处理程序，实现了温度数据的实时显示和控制3. 传感器性能稳定，响应速度快，精度高4. 学生掌握了温度传感器的工作原理、应用方法和实验技能五、项目创新点1. 采用DS18B20作为温度传感器，具有体积小、精度高、抗干扰能力强等优点2. 设计的电路结构简单，易于调试和维护3. 编写的程序功能完善，可扩展性强4. 项目实现了温度数据的实时显示和控制，具有较高的实用价值六、项目不足与改进1. 传感器精度有待进一步提高，可通过优化电路和程序来实现2. 项目测试过程中，部分数据存在误差，可通过改进实验方法来降低误差3. 项目可进一步扩展，如实现远程监控、数据存储等功能七、总结本次温度传感器项目实训使我们对温度传感器有了更深入的了解，提高了我们的实际操作能力和创新意识。
