汽车发动机冷却液温度传感器的检测方法冷却液温度传感器安装在发动机冷却液出水管上，其功能是检测发动机冷却液的温度，并将温度信号转换为电信号传送给发动机电控单元，电控单元根据该信号修正喷油时间和点火时间，使发动机工况处于最佳运行状态。
常用的温度传感器有热电阻式、热电偶式、热敏铁氧体式、晶体管型、集成型5种。
冷却液温度传感器的电阻值与温度的高低成反比。
对于负热敏系数的温度传感器而言，温度越高，传感器的电阻值越小，传感器的信号电压越低。
（1）检修冷却液温度传感器时，可用万用表就车检测传感器的电源电压和信号电压。
拔下冷却液温度传感器插头，接通点火开关，检测传感器ECU一侧插头上两个端子之间的电压应为5V 左右。
插上传感器插头，接通点火开关，检测传感器插头上两个端子间的信号电压应为0.5～3.0V，具体阻值与温度有关。
如电压值不符合规定，说明传感器失效，应予更换。
（2）电阻测试首先选用万用表电阻档，根据测试条件选用合适量程，一般选用在KΩ档，连接万用表与水温传感器，并将水温传感器放置在一水盆中，盆中有水及温度表，盆外有加热装置，徐徐加热水盆中的水，观测水温表与万用表显示，水温表与万用表上读数应与检测条件与标准参数表中相符。
如不符，说明水温传感器有故障。
（3）电压测试电压测试可分为测线路电压与水温传感器的电压，电路电压的测试为断开传感器的插头，打开点火开关，用万用表直接测量电路侧的电压约为5V，连接好线路，测量不同温度下的电压为0.5～2.5V。
（4）信号电压检测：装好冷却液温度传感器并将传感器导线连接器插好，用万用表V挡从导线连接器的THW和和E2端子间测量传感器的电压信号。
应符合车辆技术要求。
（5）供电电压的测量：拔下冷却液温度传感器，将点火开关旋至ON挡位置，用万用表V挡测量ECU导线连接处THW和E2端子间的电压，该电压为5V.（6）离车测量电阻：拔下冷却液温度传感器的连接器并从发动机上拆下传感器，将传感器置于烧杯内的水中，同时用万用表欧姆挡在不同冷却温度的条件下测量THW和E2间的电阻值.电阻值应随冷却液温度的上升而下降。

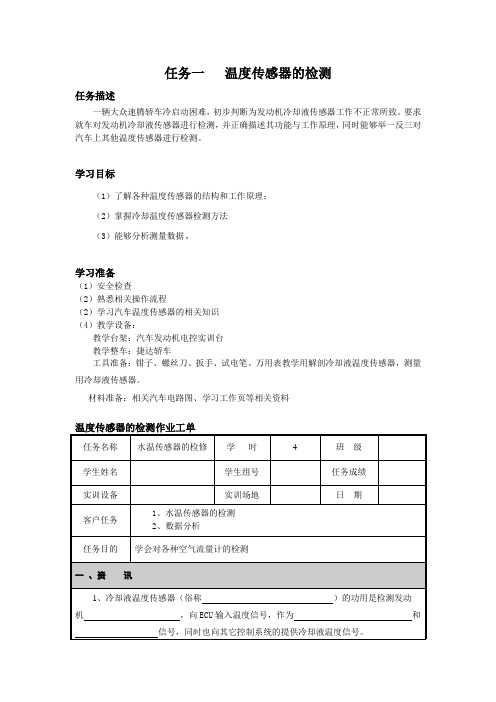

任务一温度传感器的检测任务描述一辆大众速腾轿车冷启动困难，初步判断为发动机冷却液传感器工作不正常所致。
要求就车对发动机冷却液传感器进行检测，并正确描述其功能与工作原理，同时能够举一反三对汽车上其他温度传感器进行检测。
学习目标（1）了解各种温度传感器的结构和工作原理；（2）掌握冷却温度传感器检测方法（3）能够分析测量数据。
学习准备（1）安全检查（2）熟悉相关操作流程（2）学习汽车温度传感器的相关知识（4）教学设备：教学台架：汽车发动机电控实训台教学整车：捷达轿车工具准备：钳子、螺丝刀、扳手、试电笔、万用表教学用解剖冷却液温度传感器，测量用冷却液传感器。
材料准备：相关汽车电路图、学习工作页等相关资料冷却液温度℃结果分析四、检查与评估1．请根据自己任务完成的情况，对自己的工作进行自我评估，并提出改进意见。
2．教师对小组工作情况进行评估，并进行点评。
任务二空气流量计的检测任务描述一辆大众速腾轿车启动困难，初步判断为空气流量传感器工作不正常所致。
要求就车对发动机冷却液传感器进行检测，并正确描述其功能与工作原理，同时能够举一反三对汽车上其他温度传感器进行检测。
学习目标（1）了解各种空气流量传感器的结构和工作原理；（2）掌握空气流量传感器结构原理与检测方法（3）分析测量数据。
学习准备（1）安全检查（2）熟悉相关操作流程（2）学习汽车温度传感器的相关知识（4）教学设备：教学台架：汽车发动机电控实训台教学整车：捷达轿车工具准备：电吹风、万用表、空气流量传感器解剖教具一只，空气流量计实验测试台架及相关连接线。
材料准备：相关汽车电路图、学习工作页等相关资料工单2 空气流量计的检测作业工单学习任务三压力传感器任务描述一辆别克凯越轿车启动困难，初步判断为进气压力传感器工作不正常所致。
要求就车对进气压力传感器进行检测，并正确描述其功能与工作原理，同时能够举一反三对汽车上其他压力传感器进行检测。
学习目标（1）了解各种压力传感器的结构和工作原理；（2）掌握检测各种压力传感器的方法；（3）掌握各种压力传感器的数据分析方法并判断传感器好坏。
发动机冷却液温度传感器检测方法发动机冷却液温度传感器是一种用于测量发动机冷却液温度的重要传感器。
它的作用是将冷却液的温度转化为电信号，供车辆控制系统使用。
在车辆行驶过程中，如果发动机冷却液温度传感器出现故障，将会导致发动机过热或过冷，严重影响车辆的性能与安全。
为了检测发动机冷却液温度传感器是否正常工作，可以采用以下方法：1. 检查仪表盘显示：当发动机冷却液温度传感器故障时，仪表盘的温度指示器通常会出现异常。
可以通过观察仪表盘上的冷却液温度指示器是否显示不合理的温度值，如过高或过低，来初步判断传感器是否正常工作。
2. 使用OBD诊断工具：OBD诊断工具可以帮助检测发动机冷却液温度传感器的工作情况。
通过连接OBD诊断工具到车辆的OBD接口，并进行扫描，可以获取与传感器相关的故障码。
如果出现与传感器故障相关的故障码，就可以确认传感器可能存在问题。
3. 测量传感器的电阻值：发动机冷却液温度传感器通常是NTC（负温度系数）类型的传感器。
可以使用万用表测量传感器的电阻值，并与厂家提供的标准值进行比较。
如果测量得到的电阻值与标准值相差较大，就可以判断传感器存在故障。
4. 观察发动机工作状态：当发动机冷却液温度传感器故障时，发动机在运行过程中可能会出现一些异常症状。
例如，发动机可能会因为冷却液温度过高而出现过热的情况，或者因为温度过低而无法正常启动。
通过观察发动机的工作状态，可以初步判断传感器是否存在问题。
需要注意的是，以上方法只能初步判断发动机冷却液温度传感器的工作情况，如果怀疑传感器存在问题，最好将车辆送到专业的汽车维修店进行检测和维修。
及早发现和解决传感器故障，可以避免发动机因过热或过冷而受损，保障车辆的正常运行和驾驶安全。
简述冷却液温度传感器的检测过程冷却液温度传感器是一种用于测量发动机冷却液温度的设备。
它将温度转换为电信号，然后将其发送给发动机控制单元（ECU），以便进行相应的调整和控制。
冷却液温度传感器的检测过程主要包括以下几个步骤：安装传感器、连接电源、设置参数、校准传感器和进行故障诊断。
首先，安装传感器。
冷却液温度传感器通常位于发动机冷却系统中，可以是安装在冷却水管上的一根电阻式传感器，也可以是安装在发动机水套上的电子式传感器。
安装传感器时，需要确保其良好接触到冷却液，并且与其他部件保持适当的间隙。
接下来，连接电源。
冷却液温度传感器通常由发动机电源供电，因此需要将传感器的电源线与发动机电路连接起来。
这样，传感器就能获得所需的电源供应，从而正常工作。
然后，设置参数。
在安装传感器后，需要进行相应的参数设置。
一般来说，这需要通过连接到车辆的诊断仪进行。
通过诊断仪，可以选择适当的参数设置选项，并将其应用于传感器。
参数设置通常包括温度单位选择、温度报警阈值设定等。
接着，校准传感器。
传感器的准确性是保证发动机工作正常和可靠的重要因素之一、因此，在使用之前，需要对传感器进行校准，以保证其测量的温度数据准确无误。
校准传感器通常可以通过调整传感器的零点和增益来实现。
校准过程需要使用专门的校准设备，并按照设备说明书进行操作。
最后，进行故障诊断。
如果冷却液温度传感器出现故障或异常，需要进行相应的故障诊断和排除。
常见的故障包括传感器无响应、传感器输出异常等。
可以通过使用诊断仪进行故障码读取，以确定具体的故障原因。
一旦故障被确定，可以采取相应的措施进行修复或更换传感器。
总之，冷却液温度传感器的检测过程包括安装传感器、连接电源、设置参数、校准传感器和进行故障诊断。
这些步骤的完成确保了传感器的正常工作和准确测量冷却液温度。
这对于保护发动机免受过热和其他温度相关问题的影响至关重要。
学习任务4 冷却液温度传感器原理与检测某用户将使用了一年的雪铁龙爱丽舍轿车开到维修站，车主反映发动机油耗过大。
4S 店工作人员读取故障码，发现故障码显示是发动机冷却液温度故障。
经维修人员诊断，需对该车的冷却液温度传感器进行检测。
学习过程一、任务要求冷却液温度传感器（简称THW ）需要进行检测，就车检测电源线是否有电，信号线是否有电压输出。
如信号线无电压输出需拆下冷却液温度传感器进行检测，以判断是冷却液温度传感器的问题还是线路的问题。
二、资料搜集1．温度传感器的类型汽车使用的温度传感器有四种类型：热敏电阻式温度传感器、热敏铁氧体温度传感器、石蜡式温度传感器和双金属片式温度传感器。
大多数温度传感器使用热敏电阻式温度传感器。
热敏电阻式温度传感器是用陶瓷半导体材料掺人适量氧化物，根据所需要的形状，在高温下烧结而成的温度系数很大的电阻体制成。
在工作范围内，按陶瓷半导体的电阻与温度的特性关系，热敏电阻可以分成三种类型，如图6-25所示。
(1) 负温度系数热敏电阻(NTC)，在工作范围 内，其电阻值随温度的升高而减小的电阻。
(2) 正温度系数热敏电阻(PTC)，在工作范围 内，其电阻值随温度的升高而增加的电阻。
(3)临界温度系数热敏电阻(CTR)，在临界温度时，其阻值发生锐变的称为临界 温度系数热敏电阻。
2．冷却液温度传感器的作用冷却液温度传感器的作用是用来检测发动机的工作温度，向ECU 输入冷却液温度信号，作为燃油喷射和点火正时的修正信号。
当发动机冷机工作时，ECU 根据此信号增加燃油喷射以提高操纵性能。
3．冷却液温度传感器的安装位置冷却液温度传感器一般安装在发动机缸体、缸盖的水套或节温器内并伸入水套中，与冷却液接触，如图6-26所示。
图6-26 冷却液温度传感器安装于发动机出水管处电阻（Ω）4．冷却液温度传感器的工作原理发动机冷却液温度传感器（即水温传感器）大多用负温度系数热敏电阻制成，它具有负温度系数。
冷却液温度传感器检测方法当电喷车出现怠速过高，过低，混合气稀或冒黑烟，冷车不好发动等等故障，我们经常想到要测一下水温传感器，这个传感器安装在发动机的水路上，它的内部结构一般采用负温度系数的热敏电阻，这个电阻值会随着水温变化，水温升高时电阻值下降，这个电阻值和电脑板内部的电阻相串联构成了水温的信号端，这个端的开路电压一般在4.7V－5V之间，老式电脑板上也有用12V的。
电压随热敏电阻值变化而变化，电阻值越小电压越低，利用这个原理就把冷却水的温度转换成电信号，提供给电脑板，作为控制系统根据发动机温度修正喷油量，点火时刻以及其他控制参数的主要依据。
水温传感器的检查可采用在路和开路检测方式。
1，在路检测方法：水温传感器的插头上一般都是两根线，一根是信号打铁回路线，另一根是信号线，首先拔下传感器的插头，打开点火开关，把数字万用表的两个表笔分别插入拔下的插头两端，万用表上显示电压应该在4.7-5.0V之间，显示负值，可以互换表笔，如果没有电压或电压很低，就要检查线路和电脑板信号端是否正常。
信号电压正常后，插回插头，这个电压有所降低，然后启动发动机运转，观察电压随不同温度变化，水温越低时电压越高，水温越高时则电压越低。
如果是这样，基本可以认为传感器是好的。
2，开路检测方法：关闭点火开关，拔掉水温传感器插头，从发动机上拆下传感器，用数字万用表的电组档测传感器两个端子与外壳之间电阻，阻值均应为兆欧以上。
用万用表测传感器两端子之间的电阻应该有20千欧以下的电阻值，把水温传感器的探头放入一个盛有热水的容器中，这个阻值随温度变化，下面列出几款常用车型的冷却液温度传感器电阻与温度的对应关系表供参考，适用于大多数车辆。
最后值得一提的是，出现怠速偏高或热车怠速不稳忽高忽低的故障现象，除了检测温度传感器和其他传感器外，还不可忽视水道中的节温器，如果损坏和失灵，造成冷却液在水道中不能按设定的温度大小循环，形成没有规律的波动，水温忽冷忽热，温度传感器信号跟着变化，喷油量也变化，造成怠速不稳，有的因为某种原因干脆把节温器拆掉，使水温上升缓慢，引起油耗增加，怠速偏高，所以节温器的好坏一定要重视。
