数字兆欧表(2500v)

2500v数字兆欧表使用方法一、仪器概述1. 2500v数字兆欧表是一种用于测量电气设备绝缘电阻的仪器，能够提供高压测试，并具有数字显示功能。

2. 该仪器广泛应用于电力、通信、电机制造等行业，用于检测绝缘电阻是否符合要求。

3. 2500v数字兆欧表具有高精度、稳定性好、使用方便等特点，是专业工程师在绝缘测试中的必备工具。

二、使用方法1. 开机准备1.1 插上电源线并接通电源，待仪器显示屏亮起。

1.2 检查仪器各部件是否完好，确保连接正确。

1.3 确认测试电压为2500v，并将测试电极连接好。

2. 测试准备2.1 将兆欧表测试引线连接至待测设备的绝缘部位。

2.2 确保测试区域没有人员，以免发生意外。

3. 进行测试3.1 调节仪器至测试模式，并设置测试时间。

3.2 按下开始测试按钮，仪器开始进行绝缘电阻测试。

3.3 等待测试完成，仪器会显示绝缘电阻数值。

4. 测试结果4.1 检查显示屏的数值，确保绝缘电阻符合要求。

4.2 如测试结果不符合要求，应及时进行维修或更换设备。

5. 关机操作5.1 测试结束后，按下关机按钮，将仪器断电。

5.2 拔掉电源线，确保仪器处于安全状态。

三、注意事项1. 在进行高压测试前，应先进行漏电流测试，确保待测设备没有漏电现象。

2. 确保测试环境干燥，避免因潮湿引起误差。

3. 使用前应检查测试引线是否破损，以免因引线故障导致测试失败。

4. 长时间不使用时，应存放在干燥通风处，避免灰尘进入影响仪器性能。

四、结语2500v数字兆欧表作为一种专业的绝缘测试仪器，使用方法相对较为简单，但在实际操作中仍需注意安全与细节。

希望以上使用方法能为您在工作中带来一些帮助，当然，在实际操作中应严格按照仪器说明书操作，确保测试结果的准确性。

在实际使用2500v数字兆欧表进行绝缘电阻测试时，还需要注意以下几点：1. 第一次使用时，应该先检查仪器的外部是否有损坏，如有损坏应该先进行修理再使用。

2. 在连接测试设备时，应该确保测试引线的连接牢固，并且测试电极接触良好，以避免因为连接不良而导致测试结果不准确。

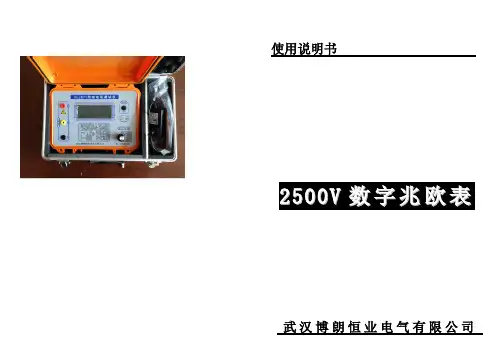

使用说明书2500V数字兆欧表武汉博朗恒业电气有限公司5.仪器成套1、测试线一套2、电源适配器一个3、说明书一份4、合格证一份-4- 1 性能特点●适于在各种电气设备的维修、试验及检定中作绝缘测试。

●31/2LCD大屏幕数字显示，分辨率高,读数方便。

●有四种额定绝缘测试电压，负载能力强。

●操作便捷，携带方便，准确、可靠、稳定。

●低耗电、12V/1.8AH锂电池供电，使用时间长。

（或采用交流AC220V供电。

）●电池电压不足，有欠压标志符“”显示。

●具有防震、防尘、防潮结构，适应恶劣工作环境。

●保护功能完善，能承受短路和被测电器残余电压冲击。

2 技术指标-1-尊敬的用户：欢迎您使用BL2671数字兆欧表。

为保障您的安全和仪表正常使用，请先仔细阅读本说明书再进行操作。

2.2 其它指标●绝缘电阻: ≥50MΩ (1000V)●耐压: AC 3kV 50Hz 1min●工作温度和湿度: －10℃～+50℃＜85%RH ●电源: 直流DC12V锂电池●耗电: ≤150mA；●外形尺寸: 260mm(L)×180mm(W)×100mm(D)●重量: ≈1kg3 仪表外形-2- 4 使用方法●确认被测试品安全接地，试品不带电。

●确认仪表E端（接地端）已接地。

●按了高压开关按钮后，仪表E、L端就有高电压输出，请注意安全！●测试完毕，请及时关闭高压和工作电源。

4.1 电池检查及更换仪表在接通电源工作时，显示屏若显示“”欠压符号，表示电池电量不足，应更换新电池。

4.2 测试将仪表E端接试品的接地端（或一端），L端接试品的线路端（或另一端）。

将选择开关置所需的额定电压位，显示屏首位显示“1”，表示工作电源接通。

按一下高压开关按钮，高压指示灯点亮，显示屏上显示的数值就是被测试品的绝缘电阻值。

当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。

注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。

绝缘电阻表（兆欧表2500V）
一、特性
数字式绝缘电阻表又名兆欧表、高压绝缘电阻测试仪，用于绝缘电阻的测试。

本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。

同时还具备测量直流电压交流电压吸收比和极化指数功能。

整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。

而且具有防震、防尘、防潮结构，适应恶劣工作环境，是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

数字绝缘电阻表由中大规模集成电路组成。

本表输出功率大，输出电压等级多（有5个电压等级）。

额定绝缘测试电压范围100～2500V,绝缘电阻测量范围0.01MΩ～200GΩ。

直流电压测量范围0～1000V,交流电压测量范围0～750V。

二、量程及技术规格
电池电压电池电压不足，显示低电符号“”
自动关机仪表无操作约15分钟后关机
绝缘电阻≥50MΩ (1000V)
耐压AC3kV/50Hz 1min
工作温度和湿度－10℃～+50℃＜85%RH
贮存温度和湿度－15℃～+55℃＜90%RH
适合安规IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT
Ⅲ 300V
三、装箱单
仪表1台
高压测试线3条（红色,黑色,绿色各一条）
电池 1.5V碱性电池6节
说明书、保用证1套
仪表箱1个。

兆欧表与万用表区别
兆欧表是用来测绝缘电阻的，俗称摇表。

内有发电机，常用的有250V，500V，1000V，2500V的。

万用表是用来测交直流电压，直流电流，电阻，还有能测三极管放大倍数的，以及二极管，电容，电感等。

兆欧表(Megger)俗称摇表，兆欧表大多采纳手摇发电机供电，故又称摇表。

它的刻度是以兆欧(MΩ)为单位的。

兆欧表是电工常用的一种测量仪表。

兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避开发生触电伤亡及设备损坏等事故。

万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不行缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。

万用表按显示方式分为指针万用表和数字万用表。

是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、沟通电流、沟通电压、电阻和音频电公平，有的还可以测沟通电流、电容量、电感量及半导体的一些参数(如β)等。

兆欧表是高阻表,一般万用表为中阻表,兆欧表只能测电阻,万用表除测电阻外,还能测,电压.电流.晶体管等.兆欧表一般用于测两电气设备对地之间的绝缘电阻，初步推断设备是否可以投运的一种依据。

万用表的欧姆档主要用于测设备元件的电阻值，也可用它测量导线的通断，检修中无兆欧表时也可以粗略测量设备（或电器）的对地绝缘
电阻。

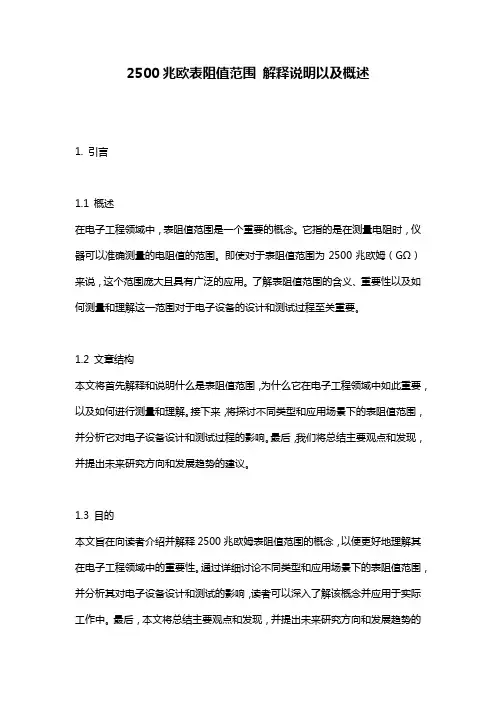

2500兆欧表阻值范围解释说明以及概述1. 引言1.1 概述在电子工程领域中，表阻值范围是一个重要的概念。

它指的是在测量电阻时，仪器可以准确测量的电阻值的范围。

即使对于表阻值范围为2500兆欧姆（GΩ）来说，这个范围庞大且具有广泛的应用。

了解表阻值范围的含义、重要性以及如何测量和理解这一范围对于电子设备的设计和测试过程至关重要。

1.2 文章结构本文将首先解释和说明什么是表阻值范围，为什么它在电子工程领域中如此重要，以及如何进行测量和理解。

接下来，将探讨不同类型和应用场景下的表阻值范围，并分析它对电子设备设计和测试过程的影响。

最后，我们将总结主要观点和发现，并提出未来研究方向和发展趋势的建议。

1.3 目的本文旨在向读者介绍并解释2500兆欧姆表阻值范围的概念，以便更好地理解其在电子工程领域中的重要性。

通过详细讨论不同类型和应用场景下的表阻值范围，并分析其对电子设备设计和测试的影响，读者可以深入了解该概念并应用于实际工作中。

最后，本文将总结主要观点和发现，并提出未来研究方向和发展趋势的建议，以促进更多关于表阻值范围的研究和应用。

2. 解释和说明2.1 什么是表阻值范围表阻值范围是指在电子测试和测量中，用于测量电阻的仪器所能覆盖的电阻数值范围。

它通常以欧姆（Ω）为单位表示，包含了从最小可测量阻值到最大可测量阻值的范围。

2.2 为什么重要表阻值范围对于电子设备设计和测试非常重要。

首先，不同的应用场景需要测量不同大小的电阻，而且随着技术的发展，电阻的数字差异越来越大。

因此，适当的表阻值范围能够满足各种应用需求，确保测量能够准确、精确地进行。

其次，通过选择合适的表阻值范围可以提高测试效率和准确性。

如果使用超过电子设备实际电阻值范围的仪器进行测试，可能会导致测量结果出现误差或无法正确读取。

而选用适当的表阻值范围，则可以避免这些问题，并确保结果具有较高的可靠性和准确性。

2.3 如何测量和理解表阻值范围要测量和理解表阻值范围，通常需要使用专门的仪器，如电阻计或万用表。

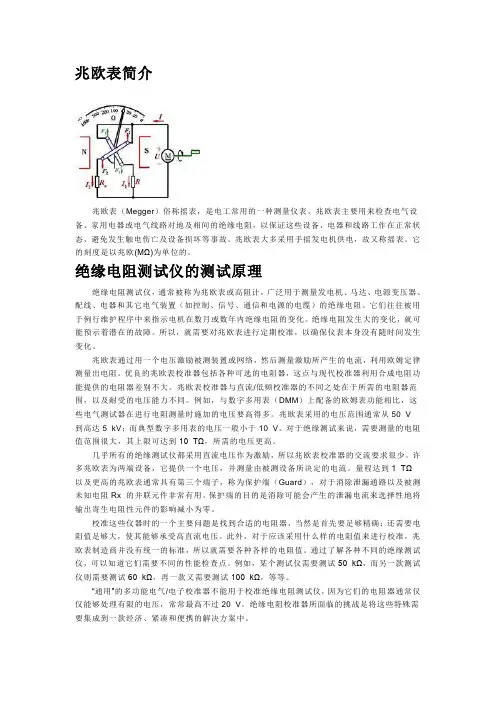

兆欧表简介兆欧表（Megger）俗称摇表，是电工常用的一种测量仪表。

兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

兆欧表大多采用手摇发电机供电，故又称摇表。

它的刻度是以兆欧(MΩ)为单位的。

绝缘电阻测试仪的测试原理绝缘电阻测试仪，通常被称为兆欧表或高阻计，广泛用于测量发电机、马达、电源变压器、配线、电器和其它电气装置（如控制、信号、通信和电源的电缆）的绝缘电阻。

它们往往被用于例行维护程序中来指示电机在数月或数年内绝缘电阻的变化。

绝缘电阻发生大的变化，就可能预示着潜在的故障。

所以，就需要对兆欧表进行定期校准，以确保仪表本身没有随时间发生变化。

兆欧表通过用一个电压激励被测装置或网络，然后测量激励所产生的电流，利用欧姆定律测量出电阻。

优良的兆欧表校准器包括各种可选的电阻器，这点与现代校准器利用合成电阻功能提供的电阻器差别不大。

兆欧表校准器与直流/低频校准器的不同之处在于所需的电阻器范围，以及耐受的电压能力不同。

例如，与数字多用表（DMM）上配备的欧姆表功能相比，这些电气测试器在进行电阻测量时施加的电压要高得多。

兆欧表采用的电压范围通常从50 V到高达5 kV；而典型数字多用表的电压一般小于10 V。

对于绝缘测试来说，需要测量的电阻值范围很大，其上限可达到10 TΩ，所需的电压更高。

几乎所有的绝缘测试仪都采用直流电压作为激励，所以兆欧表校准器的交流要求很少。

许多兆欧表为两端设备，它提供一个电压，并测量由被测设备所决定的电流。

量程达到1 TΩ以及更高的兆欧表通常具有第三个端子，称为保护端（Guard），对于消除泄漏通路以及被测未知电阻Rx 的并联元件非常有用。

保护端的目的是消除可能会产生的泄漏电流来选择性地将输出寄生电阻性元件的影响减小为零。

校准这些仪器时的一个主要问题是找到合适的电阻器，当然是首先要足够精确；还需要电阻值足够大，使其能够承受高直流电压。

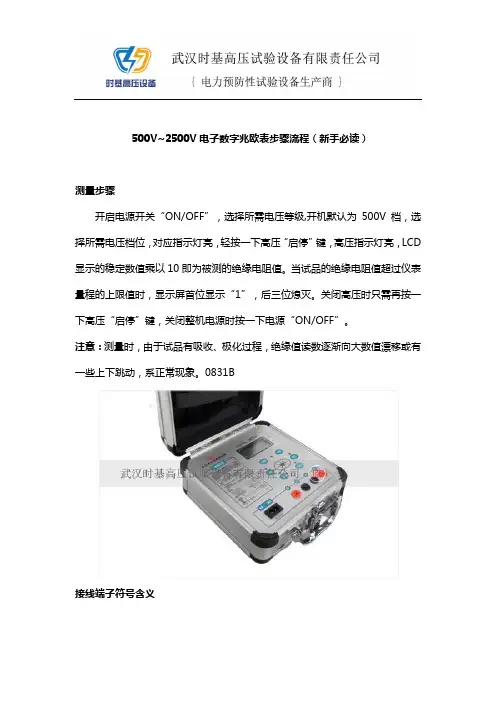

500V~2500V电子数字兆欧表步骤流程（新手必读）测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD 显示的稳定数值乘以10即为被测的绝缘电阻值。

当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。

关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。

注意：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。

0831B接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。

测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。

如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。

问：2500V电子数字兆欧表能测量哪些设备答：数字兆欧表电力行业的基本测量工具，是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表，适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻，输出电压从100V~20kv不等。

兆欧表功能用途兆欧表是俗称绝缘电阻测试仪，主要用于测量电气设备、家用电器或电气线路对地及相间绝缘强度的常用测试工具，兆欧（MΩ）为单位，具有适用范围广，普片性强的特点，采用中大规模集成电路，输出功率大，短路电流高和多档位选择电压，等电位保护环和四阶有源低通滤波电路，抗干扰强，测量精度高，电子升压，LED显示，操作简单，测量迅捷。

强电工程调试方案电气工程调试程序如下：电气工程试运转、联动试车的主要内容：（一）、真空断路器试验真空断路器在投运前应依据GB50150-91及厂家有关技术文件进行交接试验。

1、用2500V兆欧表测量断路器相间及各相对地的绝缘电阻值，以检查绝缘拉杆的绝缘强度，在常温下，测量数值应满足国家标准中的有关要求，10kV的绝缘电阻值应不低于1200MΩ。

2、断路器合闸后，用直流电阻快速测量仪或直流双臂电桥测量断路器各相导电回路电阻，其值应符合产品的技术规定。

3、用高压开关测试仪测量断路器的分、合闸时间，断路器主触头分、合闸的同期性及合闸时触头的弹跳时间，测得的分合闸时间及三相同期性应符合产品技术条件的规定，测得触头合闸的弹跳时间应不大于2mS。

4、分、合闸最低动作电压采用直流电源和标准电压表进行测试，试验数据应符合产品要求。

5、采用500V兆欧表及高精度万用表测量分、合闸线圈及合闸接触器线圈的绝缘电阻值和直流电阻值，测量值应满足产品技术要求。

6、在额定电压下对断路器操作机构进行操作试验，观察断路器是否可靠动作，各辅助触点是否动作良好，操作次数应不少于三次。

7、用交流试验变压器对断路器三相对地及断路器断口间进行耐压试验，10kV断路器交流耐压值为27kV/min；断路器断口耐压值根据产品技术要求进行，在做交流耐压试验时，不应发生放电现象。

（二）、电压互感器测试1、用2500V兆欧表或数字兆欧计对电压互感器绕组进行绝缘电阻测试，测得值应满足标准要求。

2、采用直流感应法或组别测试仪检查电压互感器的组别是否符合设计要求。

3、用双臂电桥或数字微欧计测量电压互感器的绕组直流电阻值，应符合产品规定。

4、电压互感器的比差采用自动变比测试仪或从电压互感器低压侧加额定电压，高压侧用标准互感器进行测量的方法进行测试，其变比误差应符合产品要求。

5、空载电流及感应耐压试验，采用调压器、电流表及电压表进行试验。

在电压互感器二次线圈通入额定电压进行空载电流测试，其值不做规定，感应耐压试验是将二次绕组通入额定电压的1.3倍电压，持续三分钟，观察励磁电流有无变化。

报价单日期：2015年01月06日本数据表仅供参考，如有更改恕不通知。

我司保留本参数单的权利，未经授权不得转载。

一、交货期：收到需方货款后3个工作日交货。

二、交货地点：需方物流公司。

三、运输及费用承担：汽运，运费由需方承担。

邢台润联机械设备有限公司2500V高压摇表ZC11D-5ZC11D-5 绝缘电阻测试仪产品介绍：本仪表适用于测量各种电机、电缆、变压器、电讯元件、家用电器和其他电器的绝缘电阻。

技术参数：测试电压：2500V/±10%电压准确度：20级电阻测试范围：0-10000MΩ一般规格：使用条件：温度-25～+40℃相对温度不大于85% 摇柄转速：150 r/min外形尺寸：215×135×130mm，重约2.5Kg高压数字兆欧表GM3125产品介绍：额定电压：500V/1000V/2500V/5000V。

测量范围：0.0-1TΩ；DC/AC电压测试：30-600V；过载保护AC1200V/10秒，耐电压AC8320V/5秒；绝缘阻抗1000MΩ/DC1000V高压数字兆欧表GM3125产品介绍：额定电压：500V/1000V/2500V/5000V。

测量范围：0.0-1TΩ；DC/AC电压测试：30-600V；过载保护AC1200V/10秒，耐电压AC8320V/5秒；绝缘阻抗1000MΩ/DC1000V绝缘电阻测试仪/数字高压兆欧表GM3125额定电压：500V/1000V/2500V/5000V测量范围：500V:0.0~999MΩ；1000V:0.0~1.99GΩ；2500V:0.0~99.9GΩ；5000V:0.0~1000GΩ精确度：±5%rdg±5%dgtDC/AC电压测试：30~600V分辨率：1.0V过载保护：AC 1200V/10秒耐电压：AC8320V/5秒绝缘阻抗：1000MΩ/DC1000V高压探棒USB口传输最大短路电流：1.4mA极化指数吸收比工作电压：12V电源：8*1.5V LR14 碱性电池产品尺寸：153*96*220mm标准箱数量：3PCS标准箱尺寸：44.5*33.0*28.5CM标准箱毛重：7.2KG高压兆欧表/AR3127绝缘电阻测试仪产品特点绝缘电阻测试仪，通常被称为兆欧表或高阻计，广泛用于测量发电机、马达、电源变压器、配线、电器和其它电气装置（如控制、信号、通信和电源的电缆）的绝缘电阻。

数字兆欧表具有容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标（吸收比、极化指数）、各种测量结果具有防掉电功能等特点。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

数字兆欧表使用方法图解电工操作中常用的兆欧表（绝缘电阻表）有手摇式兆欧表和数字式兆欧表，手摇式兆欧表由刻度盘、指针、接线端子（E接地接线端子、L相线接线端子）、铭牌、手动摇杆、使用说明、红色测试夹以及黑色测试夹等组件构成。

数字式兆欧表由数字显示屏、测试线连接插孔、背光灯开关、时间设置按钮、测量旋钮、量程调节旋钮等组件构成。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字式兆欧表显示屏、显示符号及说明数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字式兆欧表使用练习使用数字式兆欧表检测变压器绝缘电阻的方法如下：1.查看待测变压器使用数字式兆欧表检测变压器的绝缘电阻时，需要分别对变压器的绕组之间的绝缘电阻以及铁心之间的绝缘电阻进行检测。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围2.调整数字式兆欧表的量程并连接表笔将数字式兆欧表的量程调整为“500V”档，显示屏上也会同时显示量程为500V；然后将红表笔插入线路端“LINE”孔中，然后再将黑表笔插入接地端“EARTH”孔中。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围3.测试变压器一次绕组与铁心见的绝缘电阻将数字式兆欧表的红表笔搭在变压器一次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围4.测试变压器二次绕组与铁心间的绝缘电阻将数字式兆欧表的红表笔搭在变压器二次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，然后按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

绝缘试验：2500v兆欧表和5000kv兆欧表哪个更实用兆欧表也是绝缘电阻的同义名词，属于绝缘电阻测试系列化产品，执行DL/T845.1-2004《电子式绝缘电阻》、DL/T474.1-2006《现场绝缘试验实施导则第1部分：绝缘电阻、吸收比和极化指数试验》的技术规范和标准，用于测量电力设备、家用电器或电气线路对地及相间绝缘强度的常用测试工具，兆欧（M Ω）为单位，适用范围广，普片性强的特点，采用中大规模集成电路，输出功率大，短路电流高和多档位选择电压，等电位保护环和四阶有源低通滤波电路，抗干扰强，测量精度高，电子升压，LED显示，操作简单，测量迅捷。

1-06263绝缘电阻电压大小是由被试对象的容量决定，被试容量越大电压越高，绝缘电阻应该采用电压较高的档位测量，直流电压输入到被试之后是读取电阻值有一定的过程，电压越过速度越快，同时高电压的绝缘程度要高于低电压的绝缘程度。

2500v兆欧表的用处2.5kv数字兆欧表一般有是四个电压档位500V 、1000V 、2000V、2500V，由低到高，最大测量范围2000MΩ，最大短路电流5mA，适用于测量实验电路、电机绕组、电缆、中小型电力变压器或其它电气设备的安装、运行、维修和修理等电气一般性的绝缘试验。

5kv兆欧表的用处5000v兆欧表更适用大型电力变压器的电阻测量，目前有两种电压等级，500V 、1000V 、2500V 、5000V四档位和2500、5000两档位两种，同时采用电子升压，数字显示，具有吸收比、极化指数自动测量功能。

如何选择2500v兆欧表和5000kv兆欧表的选择看实用性，四档位的兼顾性比较强些，既满足小型设备的耐压也可兼顾大中型设备的耐压，两档位的针对性强，主要是35kv 及以上的系统用的频次要高，其次，两款产品的价格相差不多，时基电力在建议您在选购时，如果没有特殊要求，尽量考虑档位多的，在同样电压下档位更多，实用性是不是更强呢？资源引用‘时基电力’转载请留意原创。
