数字摇表的使用方法

摇表查漏电点最简单的方法随着现代科技的发展，电器产品已经成为了我们日常生活中必不可少的一部分。

然而，电器产品使用过程中出现漏电的问题也时有发生。

漏电不仅会影响电器的正常使用，更会对人身安全造成威胁。

因此，及时检测漏电点并及时排除故障就成为了我们必须要掌握的技能之一。

而其中最简单、最常用的方法就是使用摇表来查漏电点。

一、什么是摇表摇表，又称震动电压表，是一种用来检测电器漏电的工具。

它既可以检测交流电压，也可以检测直流电压。

摇表的显示方式通常是“√”和“×”两种，其中“√”表示电器没有漏电，而“×”则表示电器存在漏电问题。

二、摇表的使用方法1.准备工作在使用摇表前，需要先准备一个插头式插座，以及一根接地线。

接地线的一端需要连接到插头式插座的接地端，另一端则需要连接到待检测电器的外壳上。

2.检测电器将摇表的测试针分别接到插头式插座的两个孔上，此时摇表应该显示出“√”符号，表示电压正常。

然后将待检测电器的电源插头插入到插头式插座中，此时摇表会显示出电器的漏电情况。

如果摇表显示的是“√”，则表示电器没有漏电；如果摇表显示的是“×”，则表示电器存在漏电问题。

3.排除故障如果摇表显示出了“×”，则需要进一步排除故障。

首先需要将电器的电源插头拔出，然后检查电器的插头和插座是否干净，是否有松动等情况。

如果插头和插座没有问题，可以进一步检查电器的线路和接线是否正常。

如果还是无法找到故障点，建议找专业人员进行检修。

三、摇表的注意事项1.安全第一在使用摇表进行漏电检测时，一定要注意安全。

首先需要确认电器已经断电，并且插头已经拔出。

其次，在检测过程中需要保持手部干燥，避免触电危险。

2.摇表的精度摇表的精度通常比数字万用表要低，因此在进行检测时需要多次检测，以确保结果的准确性。

3.摇表的保养摇表是一种比较精密的电器，需要注意保养。

在使用完毕后，应该将摇表放置在干燥通风的地方，避免受潮和损坏。

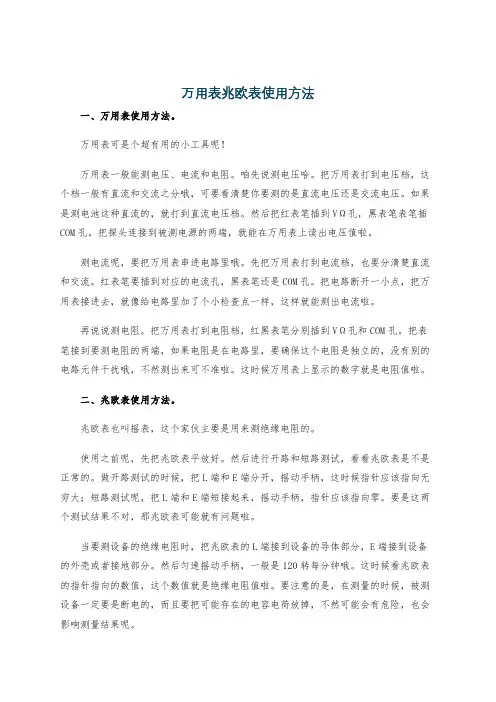

万用表兆欧表使用方法一、万用表使用方法。

万用表可是个超有用的小工具呢！万用表一般能测电压、电流和电阻。

咱先说测电压哈。

把万用表打到电压档，这个档一般有直流和交流之分哦，可要看清楚你要测的是直流电压还是交流电压。

如果是测电池这种直流的，就打到直流电压档。

然后把红表笔插到VΩ孔，黑表笔表笔插COM孔。

把探头连接到被测电源的两端，就能在万用表上读出电压值啦。

测电流呢，要把万用表串进电路里哦。

先把万用表打到电流档，也要分清楚直流和交流。

红表笔要插到对应的电流孔，黑表笔还是COM孔。

把电路断开一小点，把万用表接进去，就像给电路里加了个小检查点一样，这样就能测出电流啦。

再说说测电阻。

把万用表打到电阻档，红黑表笔分别插到VΩ孔和COM孔。

把表笔接到要测电阻的两端，如果电阻是在电路里，要确保这个电阻是独立的，没有别的电路元件干扰哦，不然测出来可不准啦。

这时候万用表上显示的数字就是电阻值啦。

二、兆欧表使用方法。

兆欧表也叫摇表，这个家伙主要是用来测绝缘电阻的。

使用之前呢，先把兆欧表平放好。

然后进行开路和短路测试，看看兆欧表是不是正常的。

做开路测试的时候，把L端和E端分开，摇动手柄，这时候指针应该指向无穷大；短路测试呢，把L端和E端短接起来，摇动手柄，指针应该指向零。

要是这两个测试结果不对，那兆欧表可能就有问题啦。

当要测设备的绝缘电阻时，把兆欧表的L端接到设备的导体部分，E端接到设备的外壳或者接地部分。

然后匀速摇动手柄，一般是120转每分钟哦。

这时候看兆欧表的指针指向的数值，这个数值就是绝缘电阻值啦。

要注意的是，在测量的时候，被测设备一定要是断电的，而且要把可能存在的电容电荷放掉，不然可能会有危险，也会影响测量结果呢。

万用表和兆欧表都很实用，但使用的时候一定要小心谨慎哦，按照正确的方法来，这样才能得到准确的测量结果，它们就像两个小助手，能帮我们解决很多电路相关的小疑惑呢。

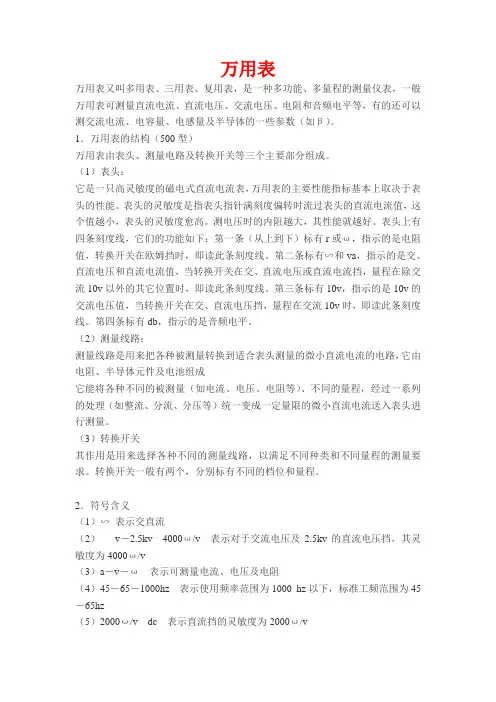

万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有r或ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和va，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10v以外的其它位置时，即读此条刻度线。

第三条标有10v，指示的是10v的交流电压值，当转换开关在交、直流电压挡，量程在交流10v时，即读此条刻度线。

第四条标有db，指示的是音频电平。

（2）测量线路：测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义（1）∽表示交直流（2）v－2.5kv4000ω/v表示对于交流电压及2.5kv的直流电压挡，其灵敏度为4000ω/v（3）a－v－ω表示可测量电流、电压及电阻（4）45－65－1000hz表示使用频率范围为1000 hz以下，标准工频范围为45－65hz（5）2000ω/v dc表示直流挡的灵敏度为2000ω/v钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

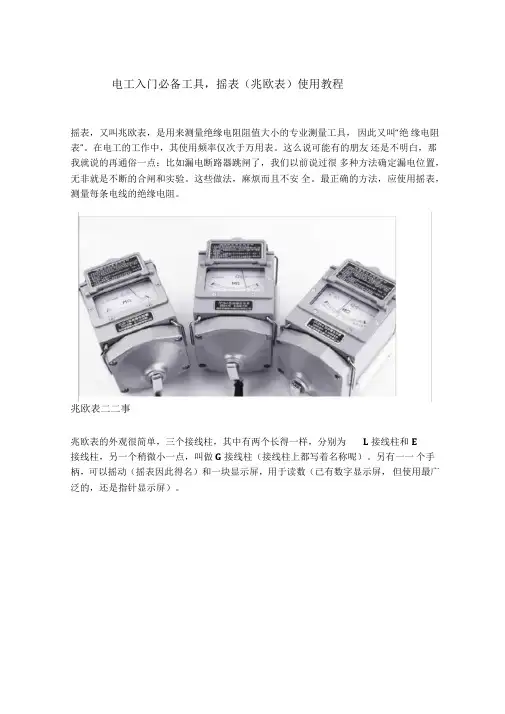

电工入门必备工具，摇表（兆欧表）使用教程摇表，又叫兆欧表，是用来测量绝缘电阻阻值大小的专业测量工具，因此又叫“绝缘电阻表”。

在电工的工作中，其使用频率仅次于万用表。

这么说可能有的朋友还是不明白，那我就说的再通俗一点：比如漏电断路器跳闸了，我们以前说过很多种方法确定漏电位置，无非就是不断的合闸和实验。

这些做法，麻烦而且不安全。

最正确的方法，应使用摇表，测量每条电线的绝缘电阻。

兆欧表二二事兆欧表的外观很简单，三个接线柱，其中有两个长得一样，分别为L接线柱和E接线柱，另一个稍微小一点，叫做G接线柱（接线柱上都写着名称呢）。

另有一一个手柄，可以摇动（摇表因此得名）和一块显示屏，用于读数（已有数字显示屏，但使用最广泛的，还是指针显示屏）。

表头盖亥岐盘初中物理课上，我们人人都学过直流发电机的工作原理。

兆欧表，就是把这种发电机安装在了表体内。

当我们转动手柄时，手柄带动发电机内部线圈转动，可产生直流高压。

通过表内测量电压大小、电流大小，可计算出电路中的电阻大小，并将电阻数值显示在显示屏上（单位为兆欧）。

强调一下：兆欧表测的是“绝缘电阻”，而不是“电阻”。

绝缘电阻阻值较大，因此单位为兆欧（1兆欧=1000000欧姆）。

当测量导体时，兆欧表所得数值为0（并不是说没有电阻，而是兆欧表的精度无法测出那么小的电阻）。

兆欧表使用方法兆欧表用于连接表和被测物体的，叫做“检测棒”，其功能与万用表中的“表笔” 相同。

这个检测棒的一端，呈月牙形，可将它卡在接线柱上；另一端是一个小夹子，把它夹或固定在被测物体上即可。

红色检测棒，永远接在L接线柱上，另一端连接被测物体的导体。

黑色检测棒，永远接在E接线柱上，另一端与绝缘体连接（如果测量两个导体之间或两个绝缘体之间的绝缘电阻，可不用区分L和E接线柱）。

在测量带屏蔽层的电缆时，应将电缆屏蔽层与G接线柱连接，平时可不用G接线柱。

接线完成后可开始测量，测量时，先缓慢摇动摇表的手柄，慢慢加速，直至速度达到120r/lmin。

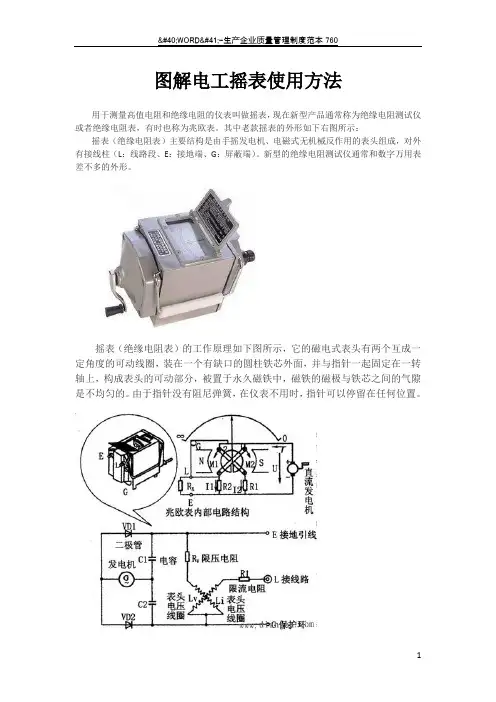

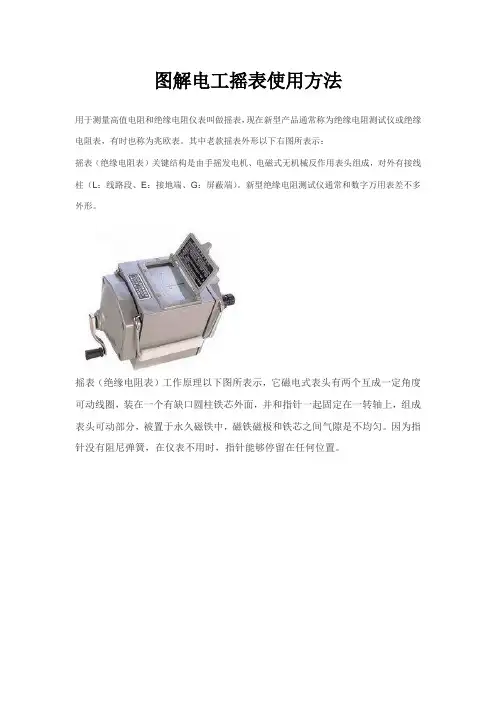

图解电工摇表使用方法用于测量高值电阻和绝缘电阻仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或绝缘电阻表，有时也称为兆欧表。

其中老款摇表外形以下右图所表示：摇表（绝缘电阻表）关键结构是由手摇发电机、电磁式无机械反作用表头组成，对外有接线柱（L：线路段、E：接地端、G：屏蔽端）。

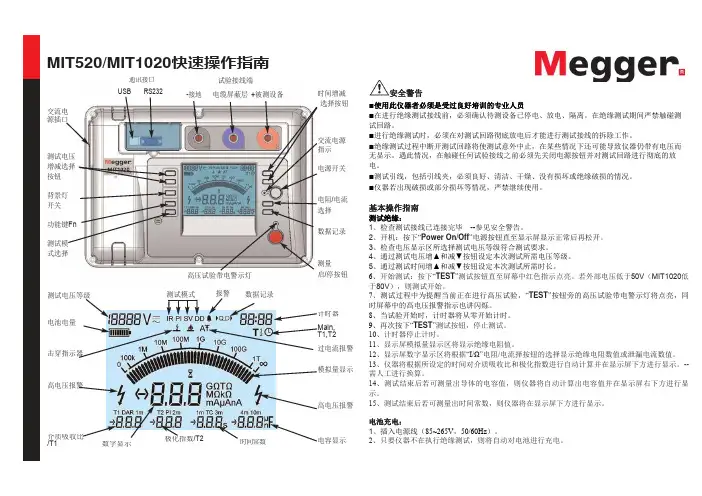

新型绝缘电阻测试仪通常和数字万用表差不多外形。

摇表（绝缘电阻表）工作原理以下图所表示，它磁电式表头有两个互成一定角度可动线圈，装在一个有缺口圆柱铁芯外面，并和指针一起固定在一转轴上，组成表头可动部分，被置于永久磁铁中，磁铁磁极和铁芯之间气隙是不均匀。

因为指针没有阻尼弹簧，在仪表不用时，指针能够停留在任何位置。

摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx回路，另一路电流I2流入线圈2和附加电阻Rf回路，设线圈1电阻为R1，线圈2电阻为R2，依据欧姆定律有：I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）处于磁场中通电线圈受到磁场力作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，因为两线圈绕向相反，从而M1和M2方向相反，两个力矩作用协力矩使指针发生偏转。

在M1=M2时，指针静止不动，这时指针所指出就是被测设备绝缘电阻值。

当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2作用下向左偏转，最终指向标尺度Rx=∞处，若将Rx短接（即Rx=0），此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度Rx=0处。

依据此原理能够检验摇表好坏。

首先说下摇表选择，对于额定电压500伏一下设备，选择500伏或1000伏摇表（兆欧表），额定电压在500伏以上选择1000伏~2500伏兆欧表。

摇表使用方法摇表（兆欧表）有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。

通常测量照片或电力线路对地绝缘电阻时，只用L 和E端，接线以下左图所表示。

摇表的使用方法和注意事项集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#图解电工摇表使用方法用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。

其中老款摇表的外形如下右图所示：摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱（L：线路段、E：接地端、G：屏蔽端）。

新型的绝缘电阻测试仪通常和数字万用表差不多的外形。

摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。

由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。

摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。

在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。

当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接（即Rx=0），此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。

根据此原理可以检验摇表的好坏。

首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表（兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。

摇表的使用方法摇表（兆欧表）有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。

图解电工摇表使用方法用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。

其中老款摇表的外形如下右图所示：摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱（L：线路段、E：接地端、G：屏蔽端）。

新型的绝缘电阻测试仪通常和数字万用表差不多的外形。

摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。

由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。

摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。

在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。

当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接（即Rx=0），此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。

根据此原理可以检验摇表的好坏。

首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表（兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。

摇表的使用方法摇表（兆欧表）有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。

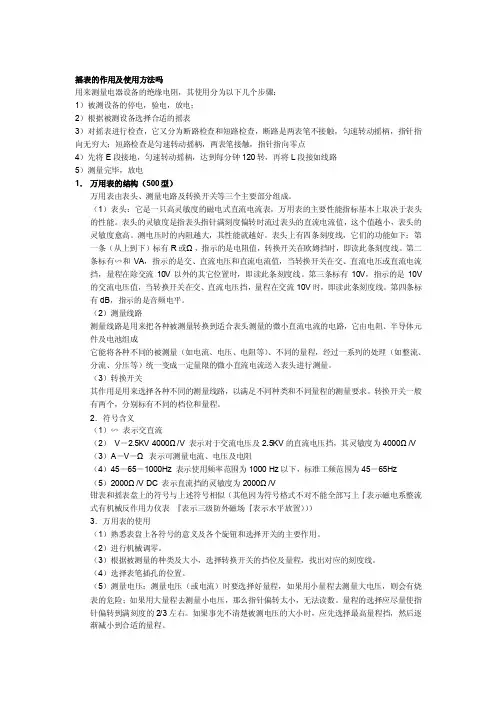

摇表的作用及使用方法吗用来测量电器设备的绝缘电阻，其使用分为以下几个步骤：1）被测设备的停电，验电，放电；2）根据被测设备选择合适的摇表3）对摇表进行检查，它又分为断路检查和短路检查，断路是两表笔不接触，匀速转动摇柄，指针指向无穷大；短路检查是匀速转动摇柄，两表笔接触，指针指向零点4）先将E段接地，匀速转动摇柄，达到每分钟120转，再将L段接如线路5）测量完毕，放电1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V 的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V （3）A－V－Ω表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

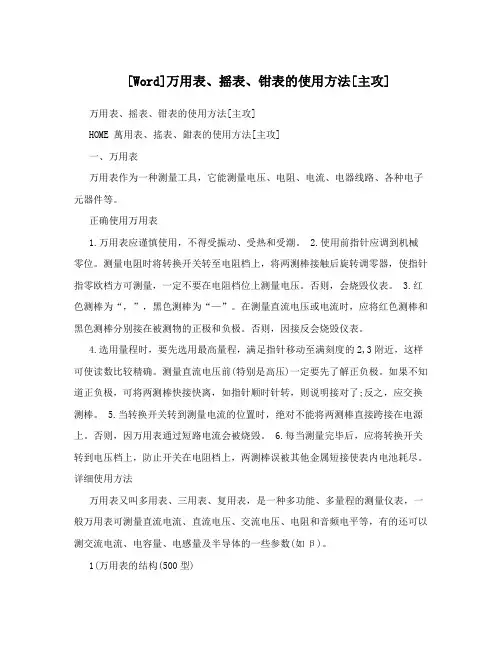

[Word]万用表、摇表、钳表的使用方法[主攻] 万用表、摇表、钳表的使用方法[主攻]HOME 萬用表、搖表、鉗表的使用方法[主攻]一、万用表万用表作为一种测量工具，它能测量电压、电阻、电流、电器线路、各种电子元器件等。

正确使用万用表1.万用表应谨慎使用，不得受振动、受热和受潮。

2.使用前指针应调到机械零位。

测量电阻时将转换开关转至电阻档上，将两测棒接触后旋转调零器，使指针指零欧档方可测量，一定不要在电阻档位上测量电压。

否则，会烧毁仪表。

3.红色测棒为“，”，黑色测棒为“—”。

在测量直流电压或电流时，应将红色测棒和黑色测棒分别接在被测物的正极和负极。

否则，因接反会烧毁仪表。

4.选用量程时，要先选用最高量程，满足指针移动至满刻度的2,3附近，这样可使读数比较精确。

测量直流电压前(特别是高压)一定要先了解正负极。

如果不知道正负极，可将两测棒快接快离，如指针顺时针转，则说明接对了;反之，应交换测棒。

5.当转换开关转到测量电流的位置时，绝对不能将两测棒直接跨接在电源上。

否则，因万用表通过短路电流会被烧毁。

6.每当测量完毕后，应将转换开关转到电压档上，防止开关在电阻档上，两测棒误被其他金属短接使表内电池耗尽。

详细使用方法万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。

1(万用表的结构(500型)万用表由表头、测量电路及转换开关等三个主要部分组成。

(1)表头:它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下:第一条(从上到下)标有r 或ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

图解电工摇表使用方法用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表.其中老款摇表的外形如下右图所示：摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱(L：线路段、E：接地端、G:屏蔽端)。

新型的绝缘电阻测试仪通常和数字万用表差不多的外形。

摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分,被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。

由于指针没有阻尼弹簧，在仪表不用时,指针可以停留在任何位置.摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有:I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2)处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。

在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。

当Rx断开时（即X=∞(无穷大）），I1=0,M1=0,指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处,若将Rx短接（即Rx=0），此时I1最大,M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处.根据此原理可以检验摇表的好坏.首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表(兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。

摇表的使用方法摇表（兆欧表）有三个测量端钮,一个线路端钮(L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。

接地摇表使用方法说明接地摇表数字接地电阻测试仪又叫接地电阻摇表、接地电阻表数字接地电阻测试仪、接地电阻测试仪。

接地摇表按供电方式分为传统的手摇式、和电池驱动；接地摇表按显示方式分为指针式和数字式；接地摇表按测量方式分为打地桩式和钳式。

目前传统的手摇接地摇表几乎无人使用，比较普及的是指针式或数字式接地摇表，在电力系统以及电信系统比较普及的是钳式接地摇表。

凡施工图上有防雷接地装置的建筑物、构筑物、配电室、高压输电线路等，当防雷接地体地下部分工程完工后要及时对接地体的接地电阻值进行测量；单位工程竣工时还要进行复测，作为工程竣工的资料之一。

ZC29B-2接地摇表图下：以ZC29B-2型摇表数字接地电阻测试仪测试方法如下：(1)在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2 接地电阻测试仪设置的技术要求(1)接地电阻测试仪数字接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作。

(2)每个接线头的接线柱都必须接触良好，连接牢固。

(3)两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接，待测接地体应基本在这一直线上。

(4)不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5)如果以接地电阻测试仪数字接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

(6)两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7)雨后连续7个晴天后才能进行接地电阻的测试。

(8)待测接地体应先进行除锈等处理，以保证可靠的电气连接。

万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。

交流电压测量：如图1最大量程为20V，也就是说你的输入电压不能超过，红表笔插入v/Ω孔，黑表笔插入com孔，这是表上显示的就是你所测量的交流电压值。

图2五个档是直流电压测量用的。

直流测量上面四个档上的数字代表这四个档所能流过的最大电流值，如图3。

这七个档是电阻值档，上面标志的是各档所能测量的最大阻值，如图4。

这个档是用来测量二极管的好坏和倒显得通断，如图5。

图6是测量电容值的档位，上面标示的也是各档所能测量的最大电容值。

一、万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。

1、表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

2、测量线路：测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。

它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

3、转换开关：其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
