国产5000V数字兆欧表使用说明书(2019年更新)

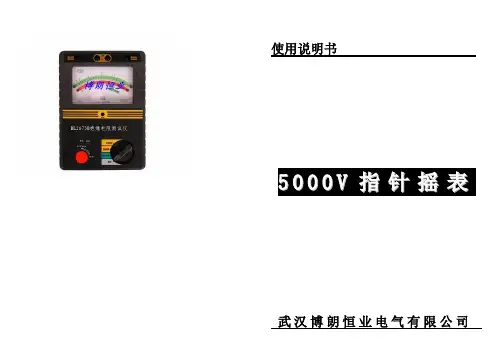

使用说明书5000V指针摇表武汉博朗恒业电气有限公司尊敬的用户：欢迎您使用BL2673B指针摇表。

为保障您的安全和仪表正常使用，请先仔细阅读本说明书再进行操作。

第一章概述随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。

绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。

绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。

1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。

目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。

这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。

我公司生产的BL2673B绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、操作简单、具有时间提示功能。

是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

第二章产品介绍一、产品特性1、仪表的绝缘测试对于BL2673B型在2500V最高可测100GΩ, 在5000V最高可测200GΩ.2、额定的输出电压保持在负载电阻可低至20MΩ/40MΩ,这使得仪表能够精确测量较低的绝缘阻抗。

3、自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。

4、整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。

5、仪表采用超薄型张丝表头，抗震能力强。

6、是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

-1-二、技术指标仪表的技术指标见表1。

表1：BL2673B技术指标-2-6、需连续进行第二次测量时，可按3-5步骤执行。

注意：如长期不进行测试，需将电池仓中的电池拿出，以免电池液渗漏损坏仪表。

仪表不使用时，应确保波段开关处于关闭状态，以免电池过早用完。

数字式兆欧表使用方法及读数
今天咱们来唠唠数字式兆欧表这个小玩意儿的使用方法和读数哈。

先说说使用方法。

拿到兆欧表的时候呢，你得先检查一下它有没有什么明显的损坏哦。

然后呢，要把被测的东西准备好。

比如说你要测个电线的绝缘电阻，那就得把电线两头处理干净，别有那些脏东西或者锈迹啥的，不然会影响测量结果的。

接着呢，把兆欧表的线接好。

一般有两根线，一根是接在被测物体的一端，另一根接在被测物体的另一端或者接地。

这个接线的时候要接牢哦，松松垮垮的可不行。

就像给小娃娃穿衣服，扣子得扣紧一样。

然后就可以开机测量啦。

这时候呢，兆欧表就会显示出一个数值来。

再来说说读数。

这个数字式兆欧表的读数其实挺简单的，它直接就在屏幕上显示出电阻的数值啦。

要是显示的是一个比较大的数值，那就说明被测物体的绝缘性还不错呢。

比如说显示个几百兆欧或者更高，那就是挺好的啦。

但是呢，如果读数比较小，像几兆欧甚至更小，那可能就有点问题喽。

这就好比一个人身体不太好，数值低就表示被测的东西绝缘性能不太好，可能有漏电之类的风险呢。

不过呢，宝子们在测量的时候要多测几次取个平均值哦，这样结果会更准确。

就像我们做事情，多做几次心里才更有底嘛。

而且在测量的过程中呢，要保证周围环境比较稳定，别一会儿这儿动一下，那儿晃一下的，这样也会影响测量的准确性。

好啦，宝子们，数字式兆欧表的使用方法和读数就是这么个事儿啦。

是不是还挺简单的呀？希望大家都能学会这个小技能哦。

兆欧表的使用方法现代生活日新月异,人们一刻也离不开电。

在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。

它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时,绝缘材料便老化。

其绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高（一般为兆欧级）。

在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

兆欧表也叫绝缘电阻表。

它是测量绝缘电阻最常用的仪表。

它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。

兆欧表的种类有很多，但其作用大致相同，常用ZC11型兆欧表的外形如图1所示。

图1 兆欧表的外形1、兆欧表选用主要是根据不同的电气设备选择兆欧表的电压及其测量范围。

测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用500V或1000V兆欧表；测量额定电压在500V以上的设备或线路的绝缘电阻时，应选用1000~2500V兆欧表；测量绝缘子时，应选用2500~5000V兆欧表。

一般情况下，测量低压电气设备绝缘电阻时可选用0~200MΩ量程的兆欧表。

2、测试前的准备：测量前将被测设备切断电源，并短路接地放电3-5分钟，特别是电容量大的，更应充分放电以消除残余静电荷引起的误差，保证正确的测量结果以及人身和设备的安全；被测物表面应擦干净，绝缘物表面的污染、潮湿，对绝缘的影响较大，而测量的目的是为了解电气设备内部的绝缘性能，一般都要求测量前用干净的布或棉纱擦净被测物，否则达不到检查的目的。

兆欧表在使用前应平稳放置在远离大电流导体和有外磁场的地方；测量前对兆欧表本身进行检查。

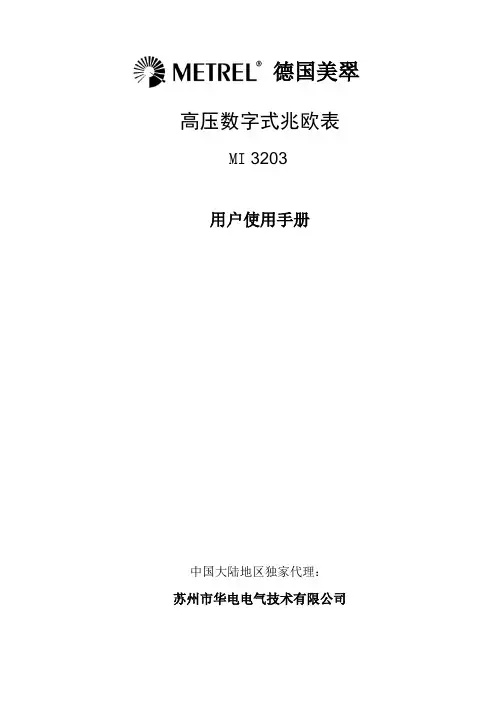

德国美翠高压数字式兆欧表MI 3203用户使用手册中国大陆地区独家代理：苏州市华电电气技术有限公司目录1.概述 (4)1.1特性 (4)1.2适用标准 (4)2.仪表说明 (5)2.1仪表外壳 (5)2.2液晶显示 (5)2.3操作面板 (6)2.4连接器 (6)2.5附件 (7)2.6测试线 (7)3.警告 (8)4.进行测试 (10)4.1仪器开机 (10)5.测量………………………………………………………1 25.1直流高压测试概述……………………………………1 25.2保护端子……………………………………………1 35.3绝缘电阻测试……………………………………………1 35.4电压测量……………………………………………1 46.维护………………………………………………………1 56.1检查 (15)6.2第一次插入电池并充电 (15)6.3电池更换及电池充电 (15)6.4清洁……………………………………………………1 66.5标定 (17)6.6服务 (17)7.技术参数 (17)7.1测试参数 (17)7.2一般技术参数 (18)1. 概述1.1.特性本款MI3203型高压兆欧表是一种便携式电池/电源(交直流均可)供电的测试仪表，它可用于电压高达5KV的绝缘电阻测试。

MI3203型5KV兆欧表可提供如下功能：∙可以测试高达1TΩ的绝缘电阻∙可设置的测试电压有：250V，500V，1KV，2.5KV，5KV∙在测量完成后对被测对象自动放电∙电压和频率测量最大至600VAC/DC该仪表采用矩阵式LCD（液晶显示），可以很容易的阅读测试结果和其它所有的参数。

因为使用方法简单、直观，所以使用者不需要专门培训（除了阅读并理解本使用手册以外），就可以操作仪表。

1.2. 适用标准仪表操作标准： IEC / EN 61557-2电磁兼容性（EMC）标准： IEC 61326 Class B安全标准： EN/IEC 61010-1（仪表）EN/IEC 61010-031（附件）2. 仪表说明2.1. 仪表外壳MI3203型5KV兆欧表封装在一个塑料箱中，防护等级符合通用技术规范。

兆欧表的使用要领及央供之阳早格格创做1.丈量前，应将兆欧表脆持火仄位子，左脚按住表身，左脚摇动兆欧表摇柄，转速约120r/min，指针应指背无贫大（∞），可则证明兆欧表有障碍.2.丈量前，应切断被测电器及回路的电源，并对于相闭元件举止临时接天搁电，以包管人身与兆欧表的仄安战丈量截止准确.3.丈量时必须粗确接线.兆欧表公有三个接线端（L、E、G）.丈量回路对于天电阻时，L端与回路的裸露导体对接，E端对接接天线或者金属中壳；丈量回路的绝缘电阻时，回路的尾段与尾端分别与L、E对接；丈量电缆的绝缘电阻时，为预防电缆表面揭收电流对于丈量粗度爆收效率，应将电缆的屏蔽层接至G端.4.兆欧表接线柱引出的丈量硬线绝缘应良佳，二根导线之间跟导线与天之间应脆持适合距离，免得效率丈量粗度；5摇动兆欧表时，不克不迭用脚交战兆欧表的接线柱战被测回路，以防触电.6.摇动兆欧表后，各接线柱之间不克不迭短接，免得益坏.使用兆欧表丈量绝缘电阻时应注意的问题兆欧表又称摇表，是由下压脚摇收电机及磁电式单动圈流比计组成，具备输出电压宁静，读数粗确，噪音小，摇动沉，且拆有预防丈量电路揭收电流的屏障拆置战独力的接线柱.1.丈量前应粗确采用表计的典型，使表计的额定电压与被测电气设备的额定电压相切合，额定电压500V及以下的电气设备普遍采用500~1000V的兆欧表，500V以上的电气设备采用2500V兆欧表，下压设备采用2500~5000V兆欧表.2.使用兆欧表时，最先鉴别兆欧表的佳坏，正在已接被试品时，先启动兆欧表，其指针不妨降下到“∞”处，而后再将二个接线端扭短路，缓缓摇动兆欧表，指针应指背“0”处，切合上述情况道是兆欧表是佳的，可则不克不迭使用.3.使用时必须火仄搁置，且近离中磁场4.接线柱与被试品之间的二根导线不克不迭绞线，应分启单独对接，以预防绞线绝缘不良而效率读数.120r/min转速，待调速器爆收滑动后，即为宁静的读数，普遍应与1min后的宁静值，如创制指针指整时不允许连绝摇动，以防线圈益坏.6.正在雷电战临近有戴下压导体的设备时，克制使用仪容举止丈量，吸有正在设备不戴电，而又不可能受到其余感触电而戴电时，才搞举止.7.正在举止丈量前后对于被试品一定要举止充分搁电，以包管设备及人身仄安.8.丈量电容性电气设备的绝缘电阻时，应正在博得宁静值读数后，先与下丈量线，再停止转化脚柄.测完后坐时对于被测设备接天搁电.9.预防剧烈少久振动，使表头轴尖、宝石受益而效率刻度指标10.仪容正在不使用时应搁正在牢固的场合，环境温度不宜太热或者太热，切勿搁正在干润或者肮脏的大天上，应预防置含腐蚀效率的气氛附近.针对于遥测10KV变压器的绝缘值，使用ZC系列携戴型兆欧表，有的存留三个误区误区一：兆欧表的额定电压战被测电气设备的电压不相切合.即尝试变压器下压战矮压线圈应使用分歧的兆欧表：对于0.4KV侧线圈的绝缘施加接流2KV动做耐压考查电压，正在60s内无打脱、闪络等非常十分情形，而10KV则是施加接流42KV动做耐压考查电压.所以丈量下压对于矮压、下压对于天及铁芯对于天的绝缘电阻值应使用2500KV，量程为2500MΩ以上的兆欧表.0.4KV侧的矮压对于天只可使用500V或者1000V的兆欧表，若用500V及1000V的兆欧表丈量额定电压下于500V战1000V的下压侧，丈量截止有缺点.若用额定电压太下的兆欧表丈量矮压侧的绝缘电阻值，则大概益害绝缘.误区二：不采与二部分协共支配的丈量要领.“读与上述数值后，应正在脚柄转化对接止的情况下断启被试品，而后才搞停止摇转，以预防由于试品电容积散的电荷反馈搁电而益坏兆欧表.”那是普遍使用证明书籍或者课本中罕睹的使用要领介绍，但是相称多的尝试人员，接线之后便摇测，所以有很多兆欧表元件遭益坏、或者使用一二次后便制成兆欧表的报兴及返建.咱们使用兆欧表时采与二人协共的支配要领丈量，接佳尝试线之后，一人控制转化兆欧表脚柄战读数，另一人脚拿尝试端对于准试品听从转化兆欧表脚柄支配者的下令：“拆接试品、推启、搁电”的心令.误区三：使用普遍花线、胶织线代替兆欧表博用线，那是极为不典型的搞法.果为普遍花线、胶织线的绝缘值近近矮于博用考查线.博用考查线不会果脚拿端头拆接试品而效率绝缘值，好同普遍花线、胶织线正在摇测时还大概打伤支配者.共时要妥擅保存博用考查线，包罗ZC48型电子兆欧表的博用电源线战考查探针.。

兆欧表(摇表)用来测量在高电压的情况下的电阻值，称为绝缘电阻
兆欧表的使用方法及要求
1.
测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/m i n，指针应指向无穷大（∞），否则说明兆欧表有故障。

2.
测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

3.
测量时必须正确接线。

兆欧表共有3个接线端（L、E、G）。

测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。

4.
兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。

摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

摇动兆欧表后，各接线柱之间不能短接，以免损坏。

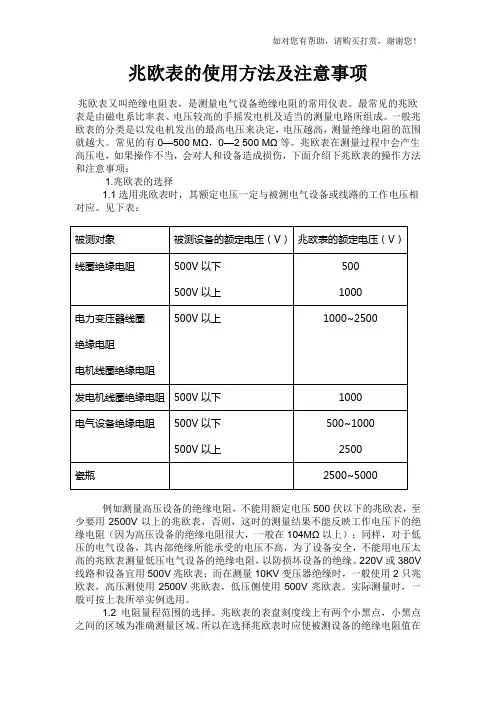

兆欧表的使用方法及注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表。

最常见的兆欧表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成。

一般兆欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围就越大。

常见的有0—500 MΩ，0—2 500 MΩ等。

兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法和注意事项：1.兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相对应。

见下表：例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝缘电阻（因为高压设备的绝缘电阻很大，一般在104MΩ以上）；同样，对于低压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。

220V或380V 线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表。

实际测量时，一般可按上表所举实例选用。

1.2电阻量程范围的选择。

兆欧表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选择兆欧表时应使被测设备的绝缘电阻值在准确测量区域之内，从而减少测量误差。

2．使用前的检查。

兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

在用兆欧表测量之前应做如下准备：2.1测量前要对兆欧表进行开路和短路检查，确定兆欧表是否处在正常工作姿态。

即在兆欧表未接入被测电阻之前摇动手把，使发电机达到额定转速，观察指针是否指在“∞”位置；然后再将“L”和“E”短路，缓慢摇动手把观察指针是否在“O”位置。

如不符合要求应对其检修后再使用。

2.2测量前必须将被测设备电源切断，并对地进行短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

兆欧表的使用方法及要求1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min,指针应指向无穷大（8）,否则说明兆欧表有故障。

2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

3.测量时必须正确接线。

兆欧表共有三个接线端（L、E、G）o测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首段与尾端分别与L、E 连接；测量电缆的绝缘电阻时，为防止电缆表而泄露电流对测量精度产生影响，应将电缆的屏蔽层接至G端。

4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间跟导线与地之间应保持适当距离，以免影响测量精度；5摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

6.摇动兆欧表后，各接线柱之间不能短接，以免损坏。

使用兆欧表测量绝缘电阻时应注意的问题兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成，具有输出电压稳定，读数正确，噪音小，摇动轻，且装有防止测量电路泄露电流的屏障装置和独立的接线柱。

1.测量前应正确选用表计的规范，使表计的额定电压与被测电气设备的额定电压相适应，额定电压500V及以下的电气设备一般选用500~1000V的兆欧表，500V以上的电气设备选用2500V兆欧表, 高压设备选用2500"5000V兆欧表。

2•使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时,先驱动兆欧表，其指针可以上升到“8”处，然后再将两个接线端扭短路，慢慢摇动兆欧表，指针应指向“0”处，符合上述情况说是兆欧表是好的，否则不能使用。

3•使用时必须水平放置，且远离外磁场4.接线柱与被试品之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。

5•测量时转动手柄应由慢渐快并保持120r/min转速，待调速器发生滑动后，即为稳定的读数，一般应取lmin后的稳定值，如发现指针指零时不允许连续摇动，以防线圈损坏。

兆欧表（摇表）的使用方法详解，快收藏。

摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

摇表的额定电压有500、1000、2500V等几种。

摇表的选择1）摇表的额定电压一定要与被测电气设备或线路的工作电压相适应。

一般额定电压在500伏以下的设备，选用500伏或1000伏的摇表；额定电压在500伏及以上的设备，选用1000~2500伏的摇表。

2）摇表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。

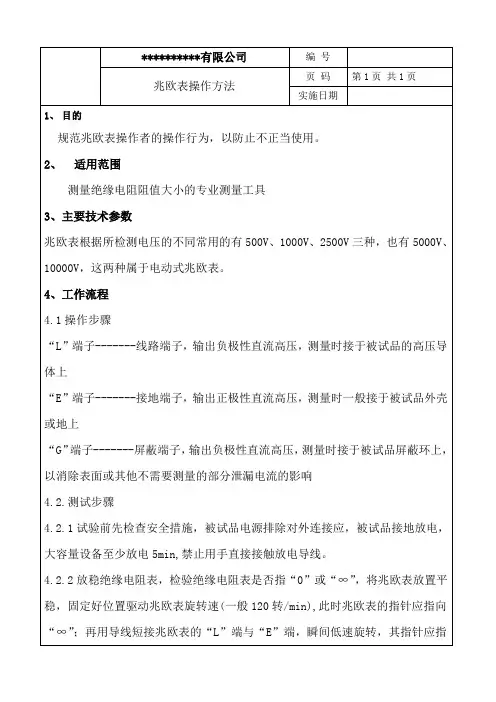

摇表的使用1）摇表的接线摇表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽）。

当测量电力设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。

2）摇表的检查【开路试验】在摇表未接通被测电阻之前，摇动手柄使发电机达到120r/min的额定转速，观察指针是否指在标度尺“∞”的位置。

摇表的开路试验【短路试验】将端钮L和E短接，缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。

摇表的短路试验摇表的使用（1）观测被测设备和线路是否在停电的状态下进行测量。

并且摇表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接。

（2）将被测设备与摇表正确接线。

摇动手柄时应由慢渐快至额定转速120r／min。

摇表的使用（3）正确读取被测绝缘电阻值大小。

同时，还应记录测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。

摇表的读数常用电气设备的摇测方法详解（1）测量照明或电力线路对地的绝缘电阻将摇表接线柱的（E）可靠接地，（L）接到被测线路上。

按顺时针方向摇动摇表的发电机手把，转速由慢变快，转速达120/分钟匀速摇动，约一分钟后发电机转速稳定时，表针也稳定下来,这时表针指示的数值就是所测得的绝缘电阻值。

测量方法如图所示。

测量照明线路绝缘电阻或电力线路绝缘电阻（2）测量电机的绝缘电阻将摇表接线柱的（E）接机壳。

（L）接到电机绕组上,以120转/分的速度摇动摇表手柄。

指针稳定后读数。

测量方法如图所示。

数字式兆欧表的介绍及使用方法一、仪器面板介绍1、线路端钮接线柱“L”：由高压电缆引至被测试品处，例如接至发电机组、变压器等。

2、屏蔽端钮接线柱“G”接至设备屏蔽段，保护端处。

3、接地端钮接线柱“E”：接至被测物的地端，例如设备外壳，变压器铁芯等。

4、充电：充电器专用插孔。

5、绝缘电阻显示屏。

6、电源总开关。

7、项目建：用语常规、吸收比、极化指数和快速点测四种测试方式的选择。

8、电压建：1）用于500V、1000V、2500V、5000V四种输出高压的选择；2）测试中显示吸收比、极化指数和1分钟到10分钟的电阻值。

9、启动键：按下启动测试。

10、停止键：按下停止测试、关闭高压。

二、使用面板及操作1、使用前检查、准备及接线（1）检查1）标签、合格证是否完善，并在有效期内；2）外观完好；3）检查测试线完好。

（2）准备及接线1）使用前，先将总电源开关调至“关”位置。

被测试品应停电，并经人工放电，确人无电压后，方可进行接线。

2）L端钮：接至被测设备；G端钮：接至屏蔽部件；E端钮：接至被测设备的接地端。

注：高压线一端为三根红绿黑引出线，测试时分别接仪表面板上的三端子：红—L，绿—G，黑—E。

注意必须检查接地线的可靠性。

（3）使用1）开机：按住红色电源开关，显示屏显示公司名称后放开，如果按的时间太长（>3s），仪器会自动关闭（如果电池电量比较低，则按的时间要长点，联系的开关机，中间间隔要大于20s，否侧无法正常开机）。

2）项目电压选择：根据实际情况选择。

本厂常用测试为转子绕组绝缘测试、定子绕组绝缘测试、变压器绕组绝缘测试。

①转子绕组绝缘测试：常规、500V②定子绕组绝缘测试：吸收比、2500V③变压器绕组绝缘测试：吸收比、2500V3）启动测试：按下启动建启动测试，测试时间达到后，记录测试数据。

可通过按电压建查看吸收比、15s和60s的电阻值。

4）停止测试：按下停止键停止测试，高压关闭。

5）关机：按住红色电源开关，有声音提示，声音消失后，放开电源键即可。

1 概述1.1 ZOB系列智能型兆欧表适用于变压器、电机、电缆、开关、高压电容器等各种电器设备及绝缘材料的绝缘电阻、吸收比（R60S/R15S）和极化指数（R10min/R1min）。

适合电厂、变电站及大型厂矿企业用于各种电器设备的保养、维修、和试验、检定。

1.2 仪器采用微型计算机技术和优良的集成电路器件进行全数字化的自动测试、计算与LCD显示。

1.3 两种测试电压，测试范围高。

1.4 数字显示绝缘电阻(R X)、吸收比（K X）和极化指数（P I）的测试结果。

1.5 充电电流大,可对容性负载快速充电。

1.6 具有极好的抗干扰性，读数稳定可靠。

1.7 可靠的保护功能,实验中因容性负载击穿放电时,仪器不受损伤。

1.8 具有电子秒表,计时准确。

1.9 仪器内部有大容量免维护铅蓄电池供电,可连续工作。

1.10 具有电池电量自动检测与显示。

2 电原理框图:如图一3 性能特性3.1 主要技术指标:Z0B—10KV/5KV3.2 吸收比测量范围:KX＝R1min/R1.5S ≤19.93.3 极化指数测量范围:PI＝R10min/R1min ≤19.93.4 电源：机内装置全密封免维护铅蓄电池：6V/4.0Ah两节，充电时用AC220V±10％经电源线输入。

3.5 功耗：约5W。

3.6 外型尺寸(mm)：240×170×1203.7 重量：3Kg。

4 工作环境温度仪器工作环境温度和湿度：0—40℃（20~90）％RH仪器储存环境温度和湿度：－10—50℃90％RH5 仪器操作5.1 仪器外型如图二1. 工作电源键(绿)2. 测试内容选择键1(红)3. 测试内容选择键2(红)4. 复位键(白)5. 高压选择键(黄)6. LCD显示屏7. E 端(接地) 8. G端(屏蔽) 9.L端(线路)10. 测试线(带探头) 11. 接地线(黑) 12. 充电电源插座13. 充电指示灯(绿) 14. 充电电源指示灯(红)图二5.2 安全事项被测试品应可靠接地；被测试品为容性负载时，应使其两测试端充分短路放电。

5kV大功率高压电阻仪操作指南5kV大功率高压电阻仪操作指南关键词数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、大功率高压兆欧表、可调高压数字兆欧表仪器概述：5kV大功率高压电阻仪适用于高压变电站、发电厂、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试测试电压：0.5、1、2.5、5、10kV从0.5MΩ～200000MΩ，读数准确、分辨力高测试电源的短路电流＞5mA最大15mA。

适应大容量、大电感的测试操作指南仪表初次或前往现场使用前应进行充电（全程充电时间为8小时，充电指示灯从红变绿），以免到现场使用途中断电。

另外还应随时采用仪表的参考电阻附件来检查本仪器工作是否正常、准确。

仪表操作方法如下：1．准备：仪表接线前，首先应将‘电源开关’调在关的位置，‘高压控制’按钮应退出！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，完全证明安全方可接线！尤其变电站、发电厂现场受到电网泄漏感应强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，仪表接线完成后才把被测量端的人工放电棒移开。

2．接线：把仪表的两个‘E’端接到被测物的地或零端，以及大地。

把仪表的‘L’端接到被测线路端，例如变压器绕组，电缆芯线。

把仪表‘G’端接到被测回路需要消除表面电阻泄漏影响的保护环。

3．预选测试电源电压：把‘高压预选’旋钮开关选向需要的测试电源电压。

如需要从0V 调起时，需要把‘高压调节’旋钮反时针旋转到尽头。

4．接通工作电源：把仪表‘电源开关’拨向通，开关上方的指示灯即亮，‘kV’电压表显示应0.00kV。

5．测试启动：把‘高压控制’按钮按入，这时高压从L端输出，‘kV’表显示L-E之间的电压值，‘秒表’开始计时。
