简单介绍数字兆欧表地两种使用方法

2500v数字兆欧表使用方法一、仪器概述1. 2500v数字兆欧表是一种用于测量电气设备绝缘电阻的仪器，能够提供高压测试，并具有数字显示功能。

2. 该仪器广泛应用于电力、通信、电机制造等行业，用于检测绝缘电阻是否符合要求。

3. 2500v数字兆欧表具有高精度、稳定性好、使用方便等特点，是专业工程师在绝缘测试中的必备工具。

二、使用方法1. 开机准备1.1 插上电源线并接通电源，待仪器显示屏亮起。

1.2 检查仪器各部件是否完好，确保连接正确。

1.3 确认测试电压为2500v，并将测试电极连接好。

2. 测试准备2.1 将兆欧表测试引线连接至待测设备的绝缘部位。

2.2 确保测试区域没有人员，以免发生意外。

3. 进行测试3.1 调节仪器至测试模式，并设置测试时间。

3.2 按下开始测试按钮，仪器开始进行绝缘电阻测试。

3.3 等待测试完成，仪器会显示绝缘电阻数值。

4. 测试结果4.1 检查显示屏的数值，确保绝缘电阻符合要求。

4.2 如测试结果不符合要求，应及时进行维修或更换设备。

5. 关机操作5.1 测试结束后，按下关机按钮，将仪器断电。

5.2 拔掉电源线，确保仪器处于安全状态。

三、注意事项1. 在进行高压测试前，应先进行漏电流测试，确保待测设备没有漏电现象。

2. 确保测试环境干燥，避免因潮湿引起误差。

3. 使用前应检查测试引线是否破损，以免因引线故障导致测试失败。

4. 长时间不使用时，应存放在干燥通风处，避免灰尘进入影响仪器性能。

四、结语2500v数字兆欧表作为一种专业的绝缘测试仪器，使用方法相对较为简单，但在实际操作中仍需注意安全与细节。

希望以上使用方法能为您在工作中带来一些帮助，当然，在实际操作中应严格按照仪器说明书操作，确保测试结果的准确性。

在实际使用2500v数字兆欧表进行绝缘电阻测试时，还需要注意以下几点：1. 第一次使用时，应该先检查仪器的外部是否有损坏，如有损坏应该先进行修理再使用。

2. 在连接测试设备时，应该确保测试引线的连接牢固，并且测试电极接触良好，以避免因为连接不良而导致测试结果不准确。

兆欧表的使用方法(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到。

o处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。

注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。

，2、检查被测电气设备和电路，看是否已全部切断电源。

绝对不允许设备和线路带电时用兆欧表去测量。

3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。

(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2、接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。

保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。

在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。

3、摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。

通常都要摇动一分钟后，待指针稳定下来再读数。

如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。

若测量中发现指针指零，应立即停止摇动手柄。

4、测量完毕，应对设备充分放电，否则容易引起触电事故。

5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。

只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。

6、兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。

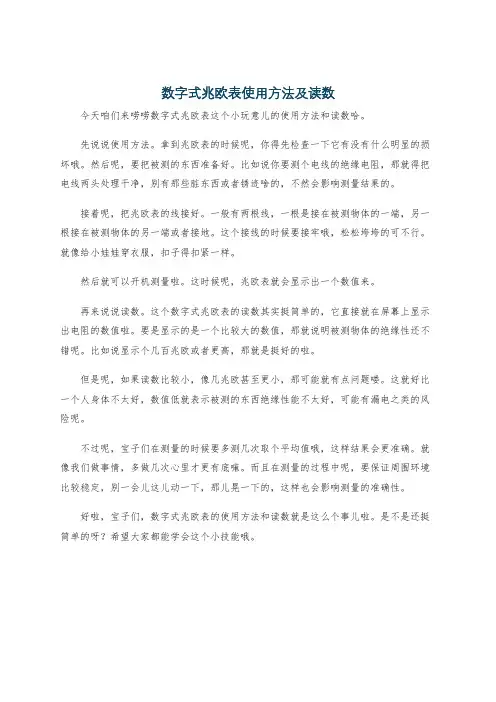

数字式兆欧表使用方法及读数
今天咱们来唠唠数字式兆欧表这个小玩意儿的使用方法和读数哈。

先说说使用方法。

拿到兆欧表的时候呢，你得先检查一下它有没有什么明显的损坏哦。

然后呢，要把被测的东西准备好。

比如说你要测个电线的绝缘电阻，那就得把电线两头处理干净，别有那些脏东西或者锈迹啥的，不然会影响测量结果的。

接着呢，把兆欧表的线接好。

一般有两根线，一根是接在被测物体的一端，另一根接在被测物体的另一端或者接地。

这个接线的时候要接牢哦，松松垮垮的可不行。

就像给小娃娃穿衣服，扣子得扣紧一样。

然后就可以开机测量啦。

这时候呢，兆欧表就会显示出一个数值来。

再来说说读数。

这个数字式兆欧表的读数其实挺简单的，它直接就在屏幕上显示出电阻的数值啦。

要是显示的是一个比较大的数值，那就说明被测物体的绝缘性还不错呢。

比如说显示个几百兆欧或者更高，那就是挺好的啦。

但是呢，如果读数比较小，像几兆欧甚至更小，那可能就有点问题喽。

这就好比一个人身体不太好，数值低就表示被测的东西绝缘性能不太好，可能有漏电之类的风险呢。

不过呢，宝子们在测量的时候要多测几次取个平均值哦，这样结果会更准确。

就像我们做事情，多做几次心里才更有底嘛。

而且在测量的过程中呢，要保证周围环境比较稳定，别一会儿这儿动一下，那儿晃一下的，这样也会影响测量的准确性。

好啦，宝子们，数字式兆欧表的使用方法和读数就是这么个事儿啦。

是不是还挺简单的呀？希望大家都能学会这个小技能哦。

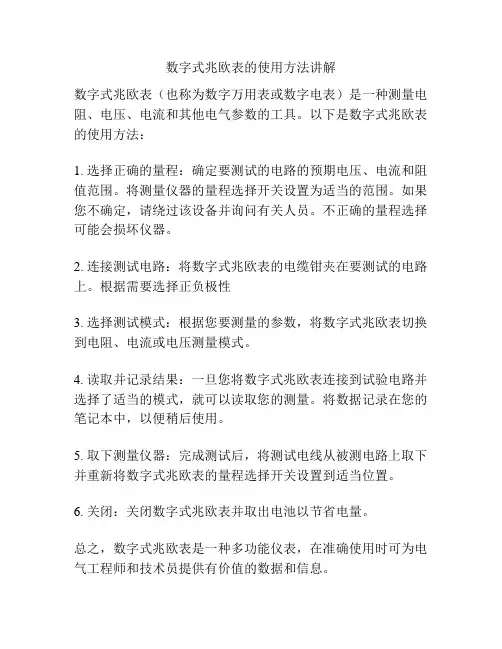

数字式兆欧表的使用方法讲解
数字式兆欧表（也称为数字万用表或数字电表）是一种测量电阻、电压、电流和其他电气参数的工具。

以下是数字式兆欧表的使用方法：
1. 选择正确的量程：确定要测试的电路的预期电压、电流和阻值范围。

将测量仪器的量程选择开关设置为适当的范围。

如果您不确定，请绕过该设备并询问有关人员。

不正确的量程选择可能会损坏仪器。

2. 连接测试电路：将数字式兆欧表的电缆钳夹在要测试的电路上。

根据需要选择正负极性
3. 选择测试模式：根据您要测量的参数，将数字式兆欧表切换到电阻、电流或电压测量模式。

4. 读取并记录结果：一旦您将数字式兆欧表连接到试验电路并选择了适当的模式，就可以读取您的测量。

将数据记录在您的笔记本中，以便稍后使用。

5. 取下测量仪器：完成测试后，将测试电线从被测电路上取下并重新将数字式兆欧表的量程选择开关设置到适当位置。

6. 关闭：关闭数字式兆欧表并取出电池以节省电量。

总之，数字式兆欧表是一种多功能仪表，在准确使用时可为电气工程师和技术员提供有价值的数据和信息。

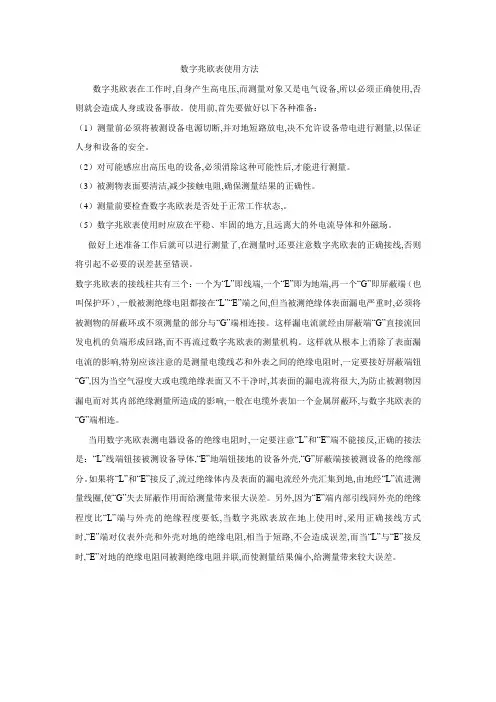

数字兆欧表使用方法数字兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。

使用前,首先要做好以下各种准备：（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

（2）对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

（3）被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

（4）测量前要检查数字兆欧表是否处于正常工作状态,。

（5）数字兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

做好上述准备工作后就可以进行测量了,在测量时,还要注意数字兆欧表的正确接线,否则将引起不必要的误差甚至错误。

数字兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端（也叫保护环）,一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不再流过数字兆欧表的测量机构。

这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与数字兆欧表的“G”端相连。

当用数字兆欧表测电器设备的绝缘电阻时,一定要注意“L”和“E”端不能接反,正确的接法是：“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。

如果将“L”和“E”接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给测量带来很大误差。

另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低,当数字兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。

兆欧表使用方法及注意事项一、兆欧表的概述兆欧表（Megohmmeter）是一种用于测量电阻值超过1000兆欧（MΩ）的电器或设备的仪器。

它主要用于测试绝缘材料和设备的绝缘电阻，以确保其正常工作。

在本文中，我们将介绍兆欧表的使用方法及注意事项。

二、兆欧表的使用方法1. 准备工作在使用兆欧表之前，需要先进行一些准备工作：•确保所测量的设备或电器已经断开电源，并且处于安全状态。

•检查兆欧表是否处于正常工作状态，包括电池电量、连接线是否完好等。

2. 连接测量对象将兆欧表的测试引线连接到待测设备或电器上。

通常情况下，红色引线连接到正极，黑色引线连接到负极。

3. 设置测量范围根据待测设备或电器的预估绝缘电阻值，选择合适的测量范围。

通常兆欧表提供多个档位供选择，可以根据需要进行调整。

4. 进行测量按下兆欧表上的测量按钮，开始进行测量。

在测量过程中，兆欧表会向待测设备或电器施加一定的电压，并测量其绝缘电阻值。

5. 记录和分析数据当测量完成后，将测得的绝缘电阻值记录下来，并进行必要的数据分析。

根据设备或电器的要求，判断其绝缘状况是否正常。

6. 清理和存储在使用兆欧表结束后，需要清理测试引线，并将仪器妥善存放在干燥、防尘的环境中，以保证其长期可靠性。

三、兆欧表的注意事项在使用兆欧表时，需要注意以下几点：1. 安全操作•在进行任何操作之前，请确保设备或电器已经断开电源，并且处于安全状态。

•使用合适的个人防护装备，如绝缘手套、护目镜等。

•避免在潮湿或高温环境下使用兆欧表。

2. 正确选择测量范围根据待测设备或电器的预估绝缘电阻值，选择合适的测量范围。

选择过小的范围可能导致测量结果不准确，选择过大的范围可能降低测量的灵敏度。

3. 避免电压过高在使用兆欧表时，需要根据设备或电器的要求设置合适的测试电压。

过高的电压可能会损坏设备或电器。

4. 防止误操作在操作兆欧表时，需要遵循正确的步骤，并注意避免误操作。

不要将测试引线接触到其他金属物质，以免干扰测量结果。

一、产品介绍1、仪表工作原理HC2671数字兆欧表由中大规模集成电路组成。

本表输出功率大，短路电流值高，输出电压等级多（每种机型有四个电压等级）。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E 到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。

2、仪表电路框图如图所示：3、仪表使用范围本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

4、仪表特点本表具有以下特点：·输出功率大、带载能力强，抗干扰能力强。

本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。

对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。

对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

·本仪表不需人力作功，由电池供电，量程可自动转换。

一目了然的面板操作和LCD显示使得测量十分方便和迅捷。

·本表输出短路电流可直接测量，不需带载测量进行估算。

5．技术指标①使用条件环境温度：0℃~+45℃相对湿度：≤85%RH②输出电压等级、测量范围、分辨率、误差1、测量步骤开启电源开关“ON”，选择所需电压等级，轻按一下指示灯亮代表所选电压档，轻按一下高压启停键，高压指示灯亮，LCD显示的稳定数值即为被测的绝缘电阻值，关闭高压时只需再按一下高压键，关闭整机电源时按一下电源“OFF”2、启动高压后，机内定时器开始工作，一分钟时仪表自动报警5S，此时数值被锁定，便于计算吸收比。

3、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。

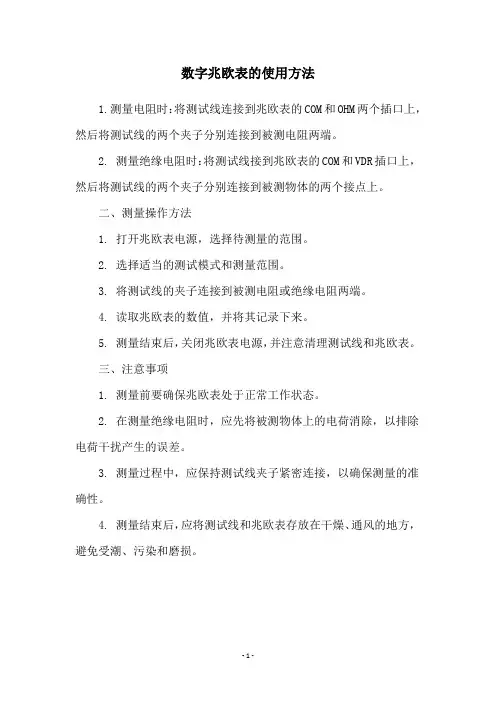

数字兆欧表的使用方法
1.测量电阻时：将测试线连接到兆欧表的COM和OHM两个插口上，然后将测试线的两个夹子分别连接到被测电阻两端。

2. 测量绝缘电阻时：将测试线接到兆欧表的COM和VDR插口上，然后将测试线的两个夹子分别连接到被测物体的两个接点上。

二、测量操作方法
1. 打开兆欧表电源，选择待测量的范围。

2. 选择适当的测试模式和测量范围。

3. 将测试线的夹子连接到被测电阻或绝缘电阻两端。

4. 读取兆欧表的数值，并将其记录下来。

5. 测量结束后，关闭兆欧表电源，并注意清理测试线和兆欧表。

三、注意事项
1. 测量前要确保兆欧表处于正常工作状态。

2. 在测量绝缘电阻时，应先将被测物体上的电荷消除，以排除电荷干扰产生的误差。

3. 测量过程中，应保持测试线夹子紧密连接，以确保测量的准确性。

4. 测量结束后，应将测试线和兆欧表存放在干燥、通风的地方，避免受潮、污染和磨损。

- 1 -。

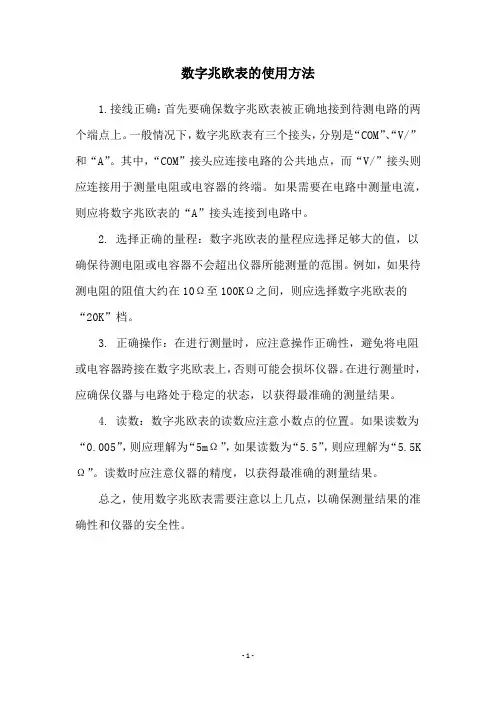

数字兆欧表的使用方法
1.接线正确：首先要确保数字兆欧表被正确地接到待测电路的两个端点上。

一般情况下，数字兆欧表有三个接头，分别是“COM”、“V/”和“A”。

其中，“COM”接头应连接电路的公共地点，而“V/”接头则应连接用于测量电阻或电容器的终端。

如果需要在电路中测量电流，则应将数字兆欧表的“A”接头连接到电路中。

2. 选择正确的量程：数字兆欧表的量程应选择足够大的值，以确保待测电阻或电容器不会超出仪器所能测量的范围。

例如，如果待测电阻的阻值大约在10Ω至100KΩ之间，则应选择数字兆欧表的“20K”档。

3. 正确操作：在进行测量时，应注意操作正确性，避免将电阻或电容器跨接在数字兆欧表上，否则可能会损坏仪器。

在进行测量时，应确保仪器与电路处于稳定的状态，以获得最准确的测量结果。

4. 读数：数字兆欧表的读数应注意小数点的位置。

如果读数为“0.005”，则应理解为“5mΩ”，如果读数为“
5.5”，则应理解为“5.5K Ω”。

读数时应注意仪器的精度，以获得最准确的测量结果。

总之，使用数字兆欧表需要注意以上几点，以确保测量结果的准确性和仪器的安全性。

- 1 -。

简述兆欧表的使用方法兆欧表是一种用于测量电阻值的电子仪器。

它可以测量非常高阻值的元件或设备，往往用于检测绝缘材料的电阻值。

下面将详细介绍兆欧表的使用方法。

1. 连接电源：首先，将兆欧表连接到适当的电源，通常使用一个交流或直流电源。

确保电源的电压符合兆欧表的要求，并注意正确连接正负极。

2. 准备测试样品：将需要测试的样品准备好，例如绝缘材料或电气设备。

确保测试样品没有任何连接到其他电源或设备上的电线。

3. 设置测量模式：打开兆欧表，并选择相应的测量模式。

通常兆欧表具有多个测量范围，根据你要测量的电阻值选择合适的测量范围。

4. 连接测试样品：将兆欧表的测量引线分别连接到测试样品的两个端点上。

确保引线与测试样品的接触良好，没有松动或断开的情况发生。

5. 开始测量：按下兆欧表上的测量按钮或旋钮，开始测量电阻值。

等待一段时间，直到兆欧表稳定并显示出稳定的测量结果。

6. 记录测量结果：当测量结果稳定后，记录下测量结果。

一般兆欧表的显示屏会显示出具体的电阻值，并可能带有单位（如兆欧或千欧）。

7. 断开连接：完成测量后，断开兆欧表与测试样品之间的连接。

确保引线不会误触其他电源或设备，以免发生意外。

8. 关闭兆欧表：关闭兆欧表的电源，并进行适当的保养。

清洁测量引线并储存兆欧表在干燥、安全的地方。

参考内容：- 艾迪特. 赫彻森 (2016). 《电子测量与仪器》. 电子工业出版社. - 佐藤真一, 喜多村文成 (2001). 《电子测量技术与仪器》. 机械工业出版社.- 测量仪器分类与使用方法 [EB/OL]. 电子教学资源共享平台. (2019). 中国科学技术大学.。

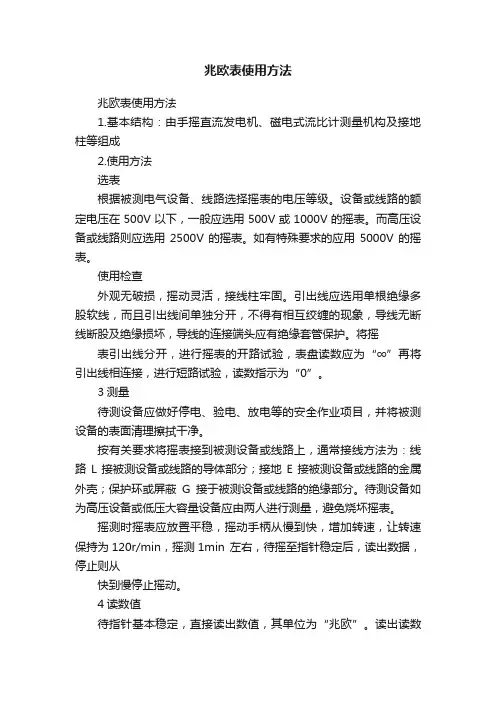

兆欧表使用方法兆欧表使用方法1.基本结构：由手摇直流发电机、磁电式流比计测量机构及接地柱等组成2.使用方法选表根据被测电气设备、线路选择摇表的电压等级。

设备或线路的额定电压在500V以下，一般应选用500V或1000V的摇表。

而高压设备或线路则应选用2500V的摇表。

如有特殊要求的应用5000V的摇表。

使用检查外观无破损，摇动灵活，接线柱牢固。

引出线应选用单根绝缘多股软线，而且引出线间单独分开，不得有相互绞缠的现象，导线无断线断股及绝缘损坏，导线的连接端头应有绝缘套管保护。

将摇表引出线分开，进行摇表的开路试验，表盘读数应为“∞”再将引出线相连接，进行短路试验，读数指示为“0”。

3测量待测设备应做好停电、验电、放电等的安全作业项目，并将被测设备的表面清理擦拭干净。

按有关要求将摇表接到被测设备或线路上，通常接线方法为：线路L接被测设备或线路的导体部分；接地E接被测设备或线路的金属外壳；保护环或屏蔽G接于被测设备或线路的绝缘部分。

待测设备如为高压设备或低压大容量设备应由两人进行测量，避免烧坏摇表。

摇测时摇表应放置平稳，摇动手柄从慢到快，增加转速，让转速保持为120r/min，摇测1min 左右，待摇至指针稳定后，读出数据，停止则从快到慢停止摇动。

4读数值待指针基本稳定，直接读出数值，其单位为“兆欧”。

读出读数后，将测试棒撤出，待测试棒完全撤出，方可停下摇把。

5常见设备对绝缘电阻的要求变压器绝缘电阻的要求在测量方法环境温度相同条件下，不低于厂家初始试验值的70%，为合格。

如无厂家初始值，实测绝缘电阻值不低于表1数值，可认为合格。

吸收比在10度——30度时，35KV及以下不低于1.3. 吸收比K=摇60S读数绝缘阻值/摇15S 读数阻值。

油浸式变压器绝缘电阻的允许值电力电缆绝缘电阻的要求电缆绝缘电阻换算到长为1000米温度20度时：额定电压6KV及以上的电缆，绝缘电阻不小于100兆欧；额定电压1~3KV及以上的电缆，绝缘电阻不小于50兆欧。

兆欧表的使用介绍兆欧表是用来测试电气绝缘的工具。

在绝缘材料和设备中，如电气电缆、发电机、变压器、电机等等，都需要使用兆欧表来检测绝缘的性能。

本文将介绍兆欧表的用途、工作原理、操作方法以及使用注意事项等内容。

一、兆欧表的用途兆欧表主要是用来测试绝缘电阻。

在电气设备中，绝缘材料起着隔离电器件的重要作用，而电气绝缘的质量不稳定则会危及设备的安全性。

因此，在设备的运行前需要进行绝缘测试，以确保设备的安全性。

二、兆欧表的工作原理兆欧表的工作原理是利用直流高电压产生电场，通过绝缘体来检测绝缘电阻。

兆欧表通过将高电压施加到被测物品上，计算在施加电压下电流流过绝缘所用的时间和电流大小来测量绝缘电阻。

根据欧姆定律，绝缘电阻越大，所消耗的电流越小。

三、兆欧表的操作方法1.首先确认被测物品的电源已关闭，并用万用表测量电压，以符合兆欧表的工作范围；2.确定测试所需的测试时间和电压，并选择适当的测试模式；3.用兆欧表连接被测试物品的正负极，并使表的两个阱位分别与被测试物品相连；4.开始测试后，可以查看兆欧表上的数字显示，以了解被测物品的绝缘电阻值；5.完成测试后，需要记得关掉兆欧表，及时切断被测试物品的电源。

四、兆欧表的使用注意事项1.使用前需要确认兆欧表正常运作，尤其是对于长时间未使用或大量使用的兆欧表，需要进行定期的校准和维护；2.在使用兆欧表之前，一定要弄清楚被测试物品的性质和特点，确认测试时间、电压和电阻范围等参数；3.在测试前需要进行安全措施的设置，并严格按照操作方法进行操作，以避免发生意外；4.在测试过程中，需要保持兆欧表干燥、清洁和避光，避免表盘受到潮湿和阳光的影响，误差产生。

五、总结绝缘测试是电气维修和安装中的重要步骤，而兆欧表是协助完成测试的重要工具。

在正确使用兆欧表的前提下，能够更加准确地测试绝缘电阻，并确保电气设备的安全使用。

因此，在操作过程中必须严格按照要求进行，以确保测试结果的精确性和测试工具的长期运作。

数字式兆欧表的介绍及使用方法一、仪器面板介绍1、线路端钮接线柱“L”：由高压电缆引至被测试品处，例如接至发电机组、变压器等。

2、屏蔽端钮接线柱“G”接至设备屏蔽段，保护端处。

3、接地端钮接线柱“E”：接至被测物的地端，例如设备外壳，变压器铁芯等。

4、充电：充电器专用插孔。

5、绝缘电阻显示屏。

6、电源总开关。

7、项目建：用语常规、吸收比、极化指数和快速点测四种测试方式的选择。

8、电压建：1）用于500V、1000V、2500V、5000V四种输出高压的选择；2）测试中显示吸收比、极化指数和1分钟到10分钟的电阻值。

9、启动键：按下启动测试。

10、停止键：按下停止测试、关闭高压。

二、使用面板及操作1、使用前检查、准备及接线（1）检查1）标签、合格证是否完善，并在有效期内；2）外观完好；3）检查测试线完好。

（2）准备及接线1）使用前，先将总电源开关调至“关”位置。

被测试品应停电，并经人工放电，确人无电压后，方可进行接线。

2）L端钮：接至被测设备；G端钮：接至屏蔽部件；E端钮：接至被测设备的接地端。

注：高压线一端为三根红绿黑引出线，测试时分别接仪表面板上的三端子：红—L，绿—G，黑—E。

注意必须检查接地线的可靠性。

（3）使用1）开机：按住红色电源开关，显示屏显示公司名称后放开，如果按的时间太长（>3s），仪器会自动关闭（如果电池电量比较低，则按的时间要长点，联系的开关机，中间间隔要大于20s，否侧无法正常开机）。

2）项目电压选择：根据实际情况选择。

本厂常用测试为转子绕组绝缘测试、定子绕组绝缘测试、变压器绕组绝缘测试。

①转子绕组绝缘测试：常规、500V②定子绕组绝缘测试：吸收比、2500V③变压器绕组绝缘测试：吸收比、2500V3）启动测试：按下启动建启动测试，测试时间达到后，记录测试数据。

可通过按电压建查看吸收比、15s和60s的电阻值。

4）停止测试：按下停止键停止测试，高压关闭。

5）关机：按住红色电源开关，有声音提示，声音消失后，放开电源键即可。

数显兆欧表使用方法
数显兆欧表那可是个超厉害的工具！咱先说说咋用它吧。

把表拿出来，先检查一下外观有没有破损啥的，这就像你要出门得先看看自己穿得整不整齐一样重要。

然后找到要测量的设备，把兆欧表的两个测试探头接上去，哇塞，这就好比给设备来了个“体检”。

接着打开兆欧表开关，看着那数字刷刷地跳，心里是不是有点小激动呢？等数字稳定了，这时候你就得到了测量结果啦。

使用数显兆欧表可得注意安全呀！这可不是闹着玩的。

千万别在有电的时候去测量，那不是自找麻烦嘛！就像你不能在火车开过来的时候还在铁轨上晃悠一样。

而且一定要按照正确的方法操作，不然很容易出问题哦。

稳定性方面呢，只要你操作正确，它一般都能给出很靠谱的结果。

那数显兆欧表都用在啥地方呢？像电气设备的检测、线路的检查，都离不开它。

它的优势可多啦！测量准确，速度还快，这就像有个超级厉害的小助手在帮你干活。

我给你讲个实际案例哈。

有一次，一个工厂的设备出了问题，大家都不知道咋回事。

后来用数显兆欧表一测，马上就发现是哪里的绝缘出了问题。

很快就把问题解决了，工厂又能正常运转啦。

你说这数显兆欧表厉害不厉害？
数显兆欧表真的是个超棒的工具，能让我们轻松搞定电气设备的检测，大家一定要好好利用它。

兆欧表的使用方法和读数
兆欧表是一种用于测量电阻值的仪器，通常用于测试高电阻值的电路元件，如绝缘材料、电缆、变压器等。

在使用兆欧表时，需要注意以下几点：
1. 选择合适的量程：兆欧表通常有多个量程可供选择，应根据被测元件的电阻值选择合适的量程，以保证测量精度和安全性。

2. 接线正确：兆欧表的接线应正确无误，一般分为两种接法：两线法和四线法。

两线法适用于低电阻值的测量，四线法适用于高电阻值的测量。

3. 预热时间：兆欧表在使用前需要进行预热，一般需要10-15分钟的时间，以保证测量精度。

4. 防止干扰：在使用兆欧表时，应注意防止外界干扰，如电磁场、静电场等，以保证测量精度。

读数方面，兆欧表的读数一般为数字显示，单位为兆欧姆（MΩ）。

在读数时，应注意以下几点：
1. 读数精度：兆欧表的读数精度一般为小数点后几位，应根据实际需
要选择合适的精度。

2. 量程切换：在量程切换时，应注意兆欧表的显示范围，以避免超出
量程而损坏仪器。

3. 记录读数：在测量完成后，应及时记录读数，以便后续分析和处理。

总之，兆欧表是一种重要的电子测试仪器，使用时应注意安全、精度
和正确的接线方法，以保证测量结果的准确性和可靠性。

兆欧表使用方法，兆欧表使用流程数字兆欧表以是也是兆欧表的同义名称，归属于绝缘电阻测试系列，主要用于测量电气设备、家用电器或电气线路对地及相间绝缘强度的常用测试工具，兆欧（MΩ）为单位，具有适用范围广，普片性强的特点，采用中大规模集成电路，输出功率大，短路电流高和多档位选择电压，等电位保护环和四阶有源低通滤波电路，抗干扰强，测量精度高，电子升压，LED显示，操作简单，测量迅捷。

5kv、10kv、15kv、20kV数字兆欧表原理及测量方式相同，不同的是电压等级和短路电流不同，具体可参见随机使用说明书。

操作方法仪表初次或前往现场使用前应进行充电（全程充电时间为8小时，充电指示灯从红变绿），以免到现场使用途中断电。

另外还应随时采用仪表的参考电阻附件来检查本仪器工作是否正常、准确。

仪表操作方法如下：1．准备：仪表接线前，首先应将‘电源开关’调在关的位置，‘高压控制’按钮应退出！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，完全证明安全方可接线！尤其变电站、发电厂现场受到电网泄漏感应强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，仪表接线完成后才把被测量端的人工放电棒移开。

2．接线：把仪表的两个‘E’端接到被测物的地或零端，以及大地。

把仪表的‘L’端接到被测线路端，例如变压器绕组，电缆芯线。

把仪表‘G’端接到被测回路需要消除表面电阻泄漏影响的保护环。

3．预选测试电源电压：把‘高压预选’旋钮开关选向需要的测试电源电压。

如需要从0V 调起时，需要把‘高压调节’旋钮反时针旋转到尽头。

4．接通工作电源：把仪表‘电源开关’拨向通，开关上方的指示灯即亮，‘kV’电压表显示应0.00kV。

5．测试启动：把‘高压控制’按钮按入，这时高压从L端输出，‘kV’表显示L-E之间的电压值，‘秒表’开始计时。

6．测试电源电压细调：调节‘高压调节’旋钮，可把电压平滑调节到指定值。

数字兆欧表具有容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标（吸收比、极化指数）、各种测量结果具有防掉电功能等特点。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

数字兆欧表使用方法图解电工操作中常用的兆欧表（绝缘电阻表）有手摇式兆欧表和数字式兆欧表，手摇式兆欧表由刻度盘、指针、接线端子（E接地接线端子、L相线接线端子）、铭牌、手动摇杆、使用说明、红色测试夹以及黑色测试夹等组件构成。

数字式兆欧表由数字显示屏、测试线连接插孔、背光灯开关、时间设置按钮、测量旋钮、量程调节旋钮等组件构成。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字式兆欧表显示屏、显示符号及说明数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字式兆欧表使用练习使用数字式兆欧表检测变压器绝缘电阻的方法如下：1.查看待测变压器使用数字式兆欧表检测变压器的绝缘电阻时，需要分别对变压器的绕组之间的绝缘电阻以及铁心之间的绝缘电阻进行检测。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围2.调整数字式兆欧表的量程并连接表笔将数字式兆欧表的量程调整为“500V”档，显示屏上也会同时显示量程为500V；然后将红表笔插入线路端“LINE”孔中，然后再将黑表笔插入接地端“EARTH”孔中。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围3.测试变压器一次绕组与铁心见的绝缘电阻将数字式兆欧表的红表笔搭在变压器一次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围4.测试变压器二次绕组与铁心间的绝缘电阻将数字式兆欧表的红表笔搭在变压器二次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，然后按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。
