绝缘电阻表的使用方法及注意事项一、绝缘电阻表简介：绝缘电阻表又称兆欧表、摇表，绝缘电阻表主要是由三部分组成；第一是直流高压发生器，用以产生直流高压；第二是测量回路；第三是显示。
用来测量最大电阻值、绝缘电阻、吸收比以及极化指数的专用仪表，它的标度单位是兆欧，它本身带有高压电源。
电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。
测定产品的绝缘电阻，是指带电部分与外露非带电金属部分(外壳)之间的绝缘电阻，按不同的产品，施加一直流高压，如100V、250V、500V、1000V 等，规定一个最低的绝缘电阻值。
有的标准规定每kV电压，绝缘电阻不小于1MΩ等。
在家用电器产品标准中，通常只规定热态绝缘电阻，而不规定常态条件下的绝缘电阻值，常态条件下的绝缘电阻值由标准中自行制定。
如果常态绝缘电阻值低，说明绝缘结构中可能存在某种隐患或受损。
如电机绕组对外壳的绝缘电阻低，可能是在嵌线时绕组的均线槽绝缘受到损伤所致。
在使用电器时，由于突然上电或切断电源或其它缘故，电路产生过电压，在绝缘受损处产生击穿，造成对人身的安全。
二、绝缘电阻的结构及组成：（1）直流高压发生器：测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、100V、250V、500V、1000V、2500V、5000V。
直流高压的产生一般有三种方法。
第一种手摇发电机式。
我国生产的兆欧表约80%是采用这种方法。
第二种是通过市电变压器升压，整流得到直流高压。
一般市电式兆欧表采用的方法。
第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。
（2）测量回路：在前面讲的摇表(兆欧表)中测量回路和显示部分的合二为一的。
它是有一个流比计表头来完成的，这个表头中有两个夹角为60°(左右)的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。
表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。

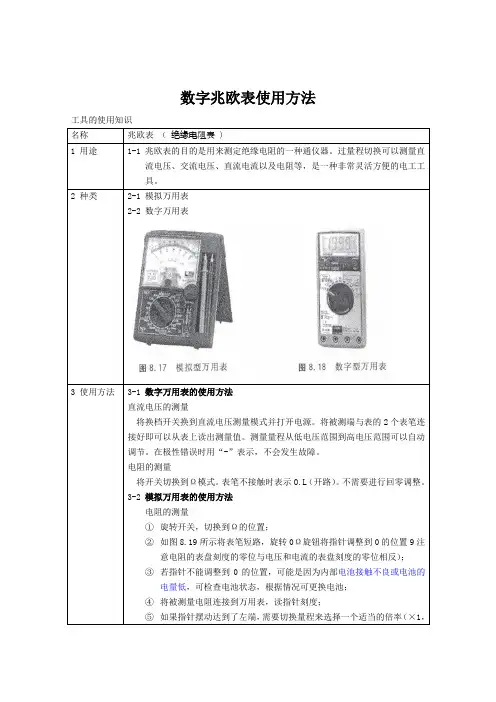

2500v数字兆欧表使用方法一、仪器概述1. 2500v数字兆欧表是一种用于测量电气设备绝缘电阻的仪器，能够提供高压测试，并具有数字显示功能。
2. 该仪器广泛应用于电力、通信、电机制造等行业，用于检测绝缘电阻是否符合要求。
3. 2500v数字兆欧表具有高精度、稳定性好、使用方便等特点，是专业工程师在绝缘测试中的必备工具。
二、使用方法1. 开机准备1.1 插上电源线并接通电源，待仪器显示屏亮起。
1.2 检查仪器各部件是否完好，确保连接正确。
1.3 确认测试电压为2500v，并将测试电极连接好。
2. 测试准备2.1 将兆欧表测试引线连接至待测设备的绝缘部位。
2.2 确保测试区域没有人员，以免发生意外。
3. 进行测试3.1 调节仪器至测试模式，并设置测试时间。
3.2 按下开始测试按钮，仪器开始进行绝缘电阻测试。
3.3 等待测试完成，仪器会显示绝缘电阻数值。
4. 测试结果4.1 检查显示屏的数值，确保绝缘电阻符合要求。
4.2 如测试结果不符合要求，应及时进行维修或更换设备。
5. 关机操作5.1 测试结束后，按下关机按钮，将仪器断电。
5.2 拔掉电源线，确保仪器处于安全状态。
三、注意事项1. 在进行高压测试前，应先进行漏电流测试，确保待测设备没有漏电现象。
2. 确保测试环境干燥，避免因潮湿引起误差。
3. 使用前应检查测试引线是否破损，以免因引线故障导致测试失败。
4. 长时间不使用时，应存放在干燥通风处，避免灰尘进入影响仪器性能。
四、结语2500v数字兆欧表作为一种专业的绝缘测试仪器，使用方法相对较为简单，但在实际操作中仍需注意安全与细节。
希望以上使用方法能为您在工作中带来一些帮助，当然，在实际操作中应严格按照仪器说明书操作，确保测试结果的准确性。
在实际使用2500v数字兆欧表进行绝缘电阻测试时，还需要注意以下几点：1. 第一次使用时，应该先检查仪器的外部是否有损坏，如有损坏应该先进行修理再使用。
2. 在连接测试设备时，应该确保测试引线的连接牢固，并且测试电极接触良好，以避免因为连接不良而导致测试结果不准确。
VC60B 绝缘电阻测试仪说明书+++VC60B/VC60D/VC60E使用说明书第一章1、概述 (1)2、外观说明 (1)3、技术特性 (2)4、操作说明 (4)5、绝缘电阻测量方法 (5)6、安全注意事项 (5)7、仪表的成套性 (6)第二章1、概述 (7)2、外观说明 (7)3、技术特性 (8)4、操作说明 (10)5、绝缘电阻测量方法 (11)6、安全注意事项 (11)7、仪表的成套性 (12)8、故障排除 (12)+ 第一章 VC60B一、概述+ VC60B数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将9V电压变换成250V/500V/1000V直流电压。
采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机等功能，还可以进行市电测量，整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。
二、外观说明M151、2、3、4、电压选择开关AC750V/500V/250V/1000V。
5、电阻量程选择开关(RANGE)。
6、电源开关:自锁式电源开关(POWER)。
7、高压提示:LED显示。
8、测试按钮。
9、LCD显示器:显示测量数据及单位符号。
10、仪表型号。
11、L:接被测线路端插孔。
12、G:保护端插孔，当要求被测对象加保护环消除泄漏效应时，保护环电极导线接至“G”端插孔。
13、ACV:交流电压测试输入端。
14、E:接被测对象的地端插孔。
15、电源适配器插孔()。
三、技术特性1、一般特性(1)显示:84.8×59.8mm LCD显示，最大显示“1999”。
(2)超量程指示:超上限时仅最高位显示“1”。
(3)供电:5#电池LR6(1.5V)×6(可外接电源适配器) 电压不足时具有欠压指示。
具备自动关机功能(开机后约15分钟)。
(4)功耗:测试空载时耗电<300mw。
承蒙您的惠顾，采用本公司的产品，非常感谢。
在您使用本产品前，请详细阅读本说明书，它将教您正确的操作方法及简易的检查处理要领，以便能发挥本仪表坚固耐用的优良性能。
一、产品介绍绝缘系列数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将12V 电压变换成250V/500V/1000V/2500V 直流电压。
采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机（最大输出测量电压DC1000V 的机型）等功能，还可以进行市电测量,整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。
-1--2-二、安全事项该系列仪表在设计上符合IEC1010条款（国际电工委员会颁布的安全标准）,在使用之前,请先阅读安全注意事项。
1、测量电压时,请勿输入高于交流750V 有效值的极限电压(注意 输入和输出测量是两个完全不同的端口）；2、36V 以下的电压为安全电压，在测高于25V 交流电压时，要检 查表笔是否可靠接触，是否正确连接、是否绝缘良好等,以避 免电击；3、换功能和量程时，表笔应离开测试点；4、选择正确的功能和量程，谨防误操作,该系列仪表虽然有全量 程保护功能，为了安全起见，仍请您多加注意；5：、 、说明三、产品特性1、一般特性1.11.2、超量程显示：超上限限时仅最高位显示“1”。
1.3、测量方式：双积分式A /D 转换。
1.4、采样速率：约每秒3次。
1.5、供电：5#电池LR6（1.5V）x8（可外接电源适配器）电压 不足时具有欠压指示。
具备自动关机功能（最大输出测量 电压DC1000V 的机型有，开机后约15分钟）。
1.6、功耗：测试空载时耗电<300mw 。
1.7、使用环境：温度0℃~40℃，湿度30%R H -85%R .1.8、报警功能：被测电阻低于量程下限，读数无效时仪表会自 动报警（TA8322A ）。

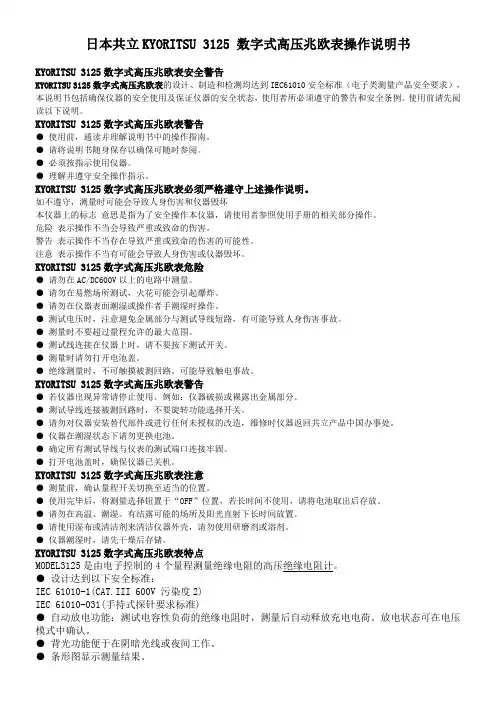

日本共立KYORITSU 3125 数字式高压兆欧表操作说明书KYORITSU 3125数字式高压兆欧表安全警告KYORITSU 3125数字式高压兆欧表的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本说明书包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
KYORITSU 3125数字式高压兆欧表警告● 使用前，通读并理解说明书中的操作指南。
● 请将说明书随身保存以确保可随时参阅。
● 必须按指示使用仪器。
● 理解并遵守安全操作指示。
KYORITSU 3125数字式高压兆欧表必须严格遵守上述操作说明。
如不遵守，测量时可能会导致人身伤害和仪器毁坏本仪器上的标志意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。
危险表示操作不当会导致严重或致命的伤害。
警告表示操作不当存在导致严重或致命的伤害的可能性。
注意表示操作不当有可能会导致人身伤害或仪器毁坏。
KYORITSU 3125数字式高压兆欧表危险● 请勿在AC/DC600V以上的电路中测量。
● 请勿在易燃场所测试，火花可能会引起爆炸。
● 请勿在仪器表面潮湿或操作者手潮湿时操作。
● 测试电压时，注意避免金属部分与测试导线短路，有可能导致人身伤害事故。
● 测量时不要超过量程允许的最大范围。
● 测试线连接在仪器上时，请不要按下测试开关。
● 测量时请勿打开电池盖。
● 绝缘测量时，不可触摸被测回路。
可能导致触电事故。
KYORITSU 3125数字式高压兆欧表警告● 若仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
● 测试导线连接被测回路时，不要旋转功能选择开关。
● 请勿对仪器安装替代部件或进行任何未授权的改造，维修时仪器返回共立产品中国办事处。
● 仪器在潮湿状态下请勿更换电池。
● 确定所有测试导线与仪表的测试端口连接牢固。
● 打开电池盖时，确保仪器已关机。
KYORITSU 3125数字式高压兆欧表注意● 测量前，确认量程开关切换至适当的位置。
VC60B+/VC60D+/VC60E+使用说明书第一章1、概述 (1)2、外观说明 (1)3、技术特性 (2)4、操作说明 (4)5、绝缘电阻测量方法 (5)6、安全注意事项 (5)7、仪表的成套性 (6)第二章1、概述 (7)2、外观说明 (7)3、技术特性 (8)4、操作说明 (10)5、绝缘电阻测量方法 (11)6、安全注意事项 (11)7、仪表的成套性 (12)8、故障排除 (12)第一章VC60B+一、概述VC60B+数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将9V电压变换成250V/500V/1000V直流电压。
采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机等功能，还可以进行市电测量，整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。
二、外观说明1、2、3、4、。
5、电阻量程选择开关（RANGE）。
6、电源开关：自锁式电源开关（POWER）。
7、高压提示：LED显示。
8、测试按钮。
9、LCD显示器：显示测量数据及单位符号。
10、仪表型号。
11、L：接被测线路端插孔。
12、G：保护端插孔，当要求被测对象加保护环消除泄漏效应时，保护环电极导线接至“G”端插孔。
13、ACV:交流电压测试输入端。
14、E：接被测对象的地端插孔。
15。
三、技术特性1、一般特性（1）显示：84.8×59.8mm LCD显示，最大显示“1999”。
（2）超量程指示：超上限时仅最高位显示“1”。
（3）供电：5#电池LR6（1.5V）×6（可外接电源适配器）电压不足时具有欠压指示。
具备自动关机功能（开机后约15分钟）。
（4）功耗：测试空载时耗电<300mw。
（5）使用环境：温度0℃-40℃,湿度30%RH-85%RH . （6）外形尺寸：175（L）x110（W）x70（D）mm。
日本共立KYORITSU 3125 数字式高压兆欧表操作说明书KYORITSU 3125数字式高压兆欧表安全警告KYORITSU 3125数字式高压兆欧表的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本说明书包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
KYORITSU 3125数字式高压兆欧表警告● 使用前，通读并理解说明书中的操作指南。
● 请将说明书随身保存以确保可随时参阅。
● 必须按指示使用仪器。
● 理解并遵守安全操作指示。
KYORITSU 3125数字式高压兆欧表必须严格遵守上述操作说明。
如不遵守，测量时可能会导致人身伤害和仪器毁坏本仪器上的标志意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。
危险表示操作不当会导致严重或致命的伤害。
警告表示操作不当存在导致严重或致命的伤害的可能性。
注意表示操作不当有可能会导致人身伤害或仪器毁坏。
KYORITSU 3125数字式高压兆欧表危险● 请勿在AC/DC600V以上的电路中测量。
● 请勿在易燃场所测试，火花可能会引起爆炸。
● 请勿在仪器表面潮湿或操作者手潮湿时操作。
● 测试电压时，注意避免金属部分与测试导线短路，有可能导致人身伤害事故。
● 测量时不要超过量程允许的最大范围。
● 测试线连接在仪器上时，请不要按下测试开关。
● 测量时请勿打开电池盖。
● 绝缘测量时，不可触摸被测回路。
可能导致触电事故。
KYORITSU 3125数字式高压兆欧表警告● 若仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
● 测试导线连接被测回路时，不要旋转功能选择开关。
● 请勿对仪器安装替代部件或进行任何未授权的改造，维修时仪器返回共立产品中国办事处。
● 仪器在潮湿状态下请勿更换电池。
● 确定所有测试导线与仪表的测试端口连接牢固。
● 打开电池盖时，确保仪器已关机。
KYORITSU 3125数字式高压兆欧表注意● 测量前，确认量程开关切换至适当的位置。
