1000v兆欧表使用方法（最新版4篇）《1000v兆欧表使用方法》篇11000V 兆欧表是一种用于测量高电压绝缘电阻的仪表。
在使用之前，请确保您已经仔细阅读了使用说明书，并按照以下步骤进行操作：1. 准备被测设备和电路，确保已全部切断电源，不允许设备和线路带电时使用兆欧表进行测量。
2. 将兆欧表水平放置，并空摇兆欧表手柄，确保指针指向零。
3. 慢慢摇动手柄，使L 和E 两接线桩输出线瞬时短接，指针应迅速指零。
注意在摇动手柄时不得让L 和E 短接时间过长，否则将损坏兆欧表。
4. 测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，同时注意将被测试点擦拭干净。
5. 将兆欧表的G 端接地，L 端接在被测设备的绝缘部分，E 端接在电源的接地部分。
6. 慢慢摇动手柄，使兆欧表输出电压逐渐上升，直到达到1000V。
7. 在兆欧表输出电压稳定的情况下，读取指针所指的电阻值，并记录下来。
8. 在测量完成后，将兆欧表的输出电压逐渐下降，直到回到零位，然后将G 端与被测设备的绝缘部分断开，以避免剩余电荷对设备造成损害。
需要注意的是，使用1000V 兆欧表进行测量时，应严格按照使用说明书中的操作步骤进行操作，以确保测量结果的准确性和安全性。
《1000v兆欧表使用方法》篇21000V 兆欧表是一种用于测量电气设备和电路绝缘电阻的便携式仪表。
以下是使用1000V 兆欧表的正确方法：1. 检查兆欧表是否能正常工作：将兆欧表水平放置，空摇兆欧表手柄，指针应该指到处，再慢慢摇动手柄，使L 和E 两接线桩输出线瞬时短接，指针应迅速指零。
2. 检查被测电气设备和电路，看是否已全部切断电源。
绝对不允许设备和线路带电时用兆欧表去测量。
3. 测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，同时注意将被测试点擦拭干净。
4. 将兆欧表的L 接线柱连接到被测设备的相线或线路的一端，E 接线柱连接到被测设备的中性线或线路的另一端，G 接线柱连接到被测设备的屏蔽或保护环。

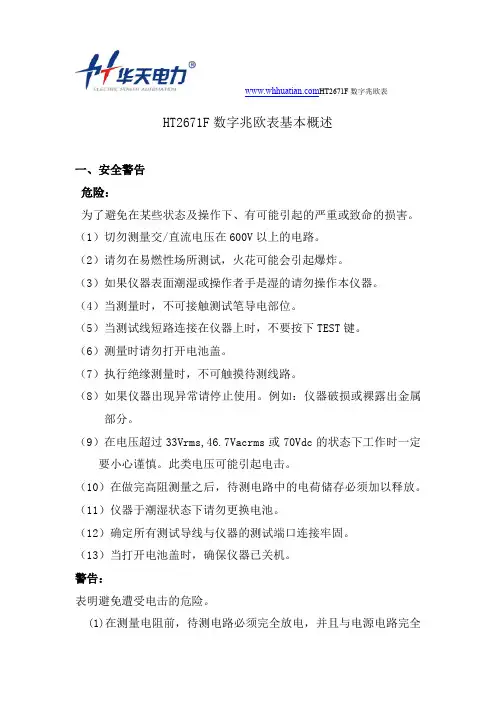

HT2671F数字兆欧表HT2671F数字兆欧表基本概述一、安全警告危险：为了避免在某些状态及操作下、有可能引起的严重或致命的损害。
（1）切勿测量交/直流电压在600V以上的电路。
（2）请勿在易燃性场所测试，火花可能会引起爆炸。
（3）如果仪器表面潮湿或操作者手是湿的请勿操作本仪器。
（4）当测量时，不可接触测试笔导电部位。
（5）当测试线短路连接在仪器上时，不要按下TEST键。
（6）测量时请勿打开电池盖。
（7）执行绝缘测量时，不可触摸待测线路。
（8）如果仪器出现异常请停止使用。
例如：仪器破损或裸露出金属部分。
（9）在电压超过33Vrms,46.7Vacrms或70Vdc的状态下工作时一定要小心谨慎。
此类电压可能引起电击。
（10）在做完高阻测量之后，待测电路中的电荷储存必须加以释放。
（11）仪器于潮湿状态下请勿更换电池。
（12）确定所有测试导线与仪器的测试端口连接牢固。
（13）当打开电池盖时，确保仪器已关机。
警告：表明避免遭受电击的危险。
(1)在测量电阻前，待测电路必须完全放电，并且与电源电路完全 HT2671F数字兆欧表隔离。
(2)如测试笔或电源适配器破损需要更换，必须换上同样型号和相同电气规格的测试笔或电源适配器。
(3)电池指示器批示电能耗尽（）时，不要使用仪器。
若长时间不使用仪器，请将电池取出后存放。
(4)不要在高温、高湿、易燃、易爆和强电磁场环境中存放或使用本仪器。
(5)请使用湿布或清洁剂来清洁仪器外壳，请勿使用磨擦物或溶剂。
(6)仪器潮湿时，请先干燥后存储。
符号:二、特点本产品是绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能稳定，操作简便。
1.自动释放电压功能。
B接口数据传输。
3.背光功能便于在阴暗光线下工作。
HT2671F数字兆欧表4.条形图显示测量结果。
5.高压提示符和红色警示灯。
6.自动关机功能：当测量结束后15分钟如果不操作会自动关机，自动关机后按ON/OFF键1秒后方可开机。
数字式兆欧表使用方法及读数
今天咱们来唠唠数字式兆欧表这个小玩意儿的使用方法和读数哈。
先说说使用方法。
拿到兆欧表的时候呢，你得先检查一下它有没有什么明显的损坏哦。
然后呢，要把被测的东西准备好。
比如说你要测个电线的绝缘电阻，那就得把电线两头处理干净，别有那些脏东西或者锈迹啥的，不然会影响测量结果的。
接着呢，把兆欧表的线接好。
一般有两根线，一根是接在被测物体的一端，另一根接在被测物体的另一端或者接地。
这个接线的时候要接牢哦，松松垮垮的可不行。
就像给小娃娃穿衣服，扣子得扣紧一样。
然后就可以开机测量啦。
这时候呢，兆欧表就会显示出一个数值来。
再来说说读数。
这个数字式兆欧表的读数其实挺简单的，它直接就在屏幕上显示出电阻的数值啦。
要是显示的是一个比较大的数值，那就说明被测物体的绝缘性还不错呢。
比如说显示个几百兆欧或者更高，那就是挺好的啦。
但是呢，如果读数比较小，像几兆欧甚至更小，那可能就有点问题喽。
这就好比一个人身体不太好，数值低就表示被测的东西绝缘性能不太好，可能有漏电之类的风险呢。
不过呢，宝子们在测量的时候要多测几次取个平均值哦，这样结果会更准确。
就像我们做事情，多做几次心里才更有底嘛。
而且在测量的过程中呢，要保证周围环境比较稳定，别一会儿这儿动一下，那儿晃一下的，这样也会影响测量的准确性。
好啦，宝子们，数字式兆欧表的使用方法和读数就是这么个事儿啦。
是不是还挺简单的呀？希望大家都能学会这个小技能哦。
数字兆欧表使用方法数字兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。
使用前,首先要做好以下各种准备：（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。
（2）对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
（3）被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
（4）测量前要检查数字兆欧表是否处于正常工作状态,。
（5）数字兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
做好上述准备工作后就可以进行测量了,在测量时,还要注意数字兆欧表的正确接线,否则将引起不必要的误差甚至错误。
数字兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端（也叫保护环）,一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不再流过数字兆欧表的测量机构。
这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与数字兆欧表的“G”端相连。
当用数字兆欧表测电器设备的绝缘电阻时,一定要注意“L”和“E”端不能接反,正确的接法是：“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。
如果将“L”和“E”接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给测量带来很大误差。
另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低,当数字兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。
兆欧表使用方法及注意事项一、兆欧表的概述兆欧表（Megohmmeter）是一种用于测量电阻值超过1000兆欧（MΩ）的电器或设备的仪器。
它主要用于测试绝缘材料和设备的绝缘电阻，以确保其正常工作。
在本文中，我们将介绍兆欧表的使用方法及注意事项。
二、兆欧表的使用方法1. 准备工作在使用兆欧表之前，需要先进行一些准备工作：•确保所测量的设备或电器已经断开电源，并且处于安全状态。
•检查兆欧表是否处于正常工作状态，包括电池电量、连接线是否完好等。
2. 连接测量对象将兆欧表的测试引线连接到待测设备或电器上。
通常情况下，红色引线连接到正极，黑色引线连接到负极。
3. 设置测量范围根据待测设备或电器的预估绝缘电阻值，选择合适的测量范围。
通常兆欧表提供多个档位供选择，可以根据需要进行调整。
4. 进行测量按下兆欧表上的测量按钮，开始进行测量。
在测量过程中，兆欧表会向待测设备或电器施加一定的电压，并测量其绝缘电阻值。
5. 记录和分析数据当测量完成后，将测得的绝缘电阻值记录下来，并进行必要的数据分析。
根据设备或电器的要求，判断其绝缘状况是否正常。
6. 清理和存储在使用兆欧表结束后，需要清理测试引线，并将仪器妥善存放在干燥、防尘的环境中，以保证其长期可靠性。
三、兆欧表的注意事项在使用兆欧表时，需要注意以下几点：1. 安全操作•在进行任何操作之前，请确保设备或电器已经断开电源，并且处于安全状态。
•使用合适的个人防护装备，如绝缘手套、护目镜等。
•避免在潮湿或高温环境下使用兆欧表。
2. 正确选择测量范围根据待测设备或电器的预估绝缘电阻值，选择合适的测量范围。
选择过小的范围可能导致测量结果不准确，选择过大的范围可能降低测量的灵敏度。
3. 避免电压过高在使用兆欧表时，需要根据设备或电器的要求设置合适的测试电压。
过高的电压可能会损坏设备或电器。
4. 防止误操作在操作兆欧表时，需要遵循正确的步骤，并注意避免误操作。
不要将测试引线接触到其他金属物质，以免干扰测量结果。
兆欧表使用操作规程
兆欧表又称绝缘摇表，它是用来检测电器设备或线路的绝缘电阻的。
测量不同电压等级的设备。
要选用相应电压等级的兆欧表。
测量500V及以下的电器设备，应选用500V或1000V的兆欧表。
1．测量前，应先对仪表进行开路试验和短路试验。
以检验兆欧表的好坏。
开路试验是把仪表线分开，然后摇起摇表至120
转/分，此时指针应指在无穷大的位置；短路试验是先将两条
表线短接，摇动摇把（开始摇要慢）到120转/分，仪表指针
应指在零位。
2．兆欧表的使用方法（操作方法）
2．1将仪器水平位置放置，把被测物接于L及E两端钮上，以120转/分的速度摇动发电机的手柄，待表的指针稳定，即可从标度盘上读出被测物的绝缘电阻值。
读数后，先撤开仪表的L线，再停止摇动手柄，否则会因被测设备向仪表反送电而损坏仪表。
2．2试验线路绝缘时，L端钮接线路，E端钮接地。
2．3试验两线间绝缘时，L及E端各接一线。
3．4试验电缆绝缘时，L端钮接芯线，E端钮接外层，G端钮接电缆导线里层，可以避免表面漏电所产生的误差。
质管科2003-3-4。
兆欧表(摇表)用来测量在高电压的情况下的电阻值，称为绝缘电阻
兆欧表的使用方法及要求
1.
测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/m i n，指针应指向无穷大（∞），否则说明兆欧表有故障。
2.
测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
3.
测量时必须正确接线。
兆欧表共有3个接线端（L、E、G）。
测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
4.
兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
摇动兆欧表后，各接线柱之间不能短接，以免损坏。

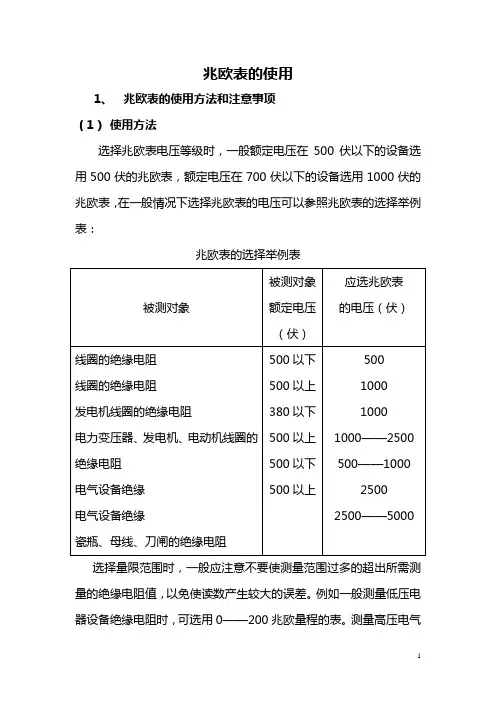

兆欧表的使用1、兆欧表的使用方法和注意事项（1）使用方法选择兆欧表电压等级时，一般额定电压在500伏以下的设备选用500伏的兆欧表，额定电压在700伏以下的设备选用1000伏的兆欧表，在一般情况下选择兆欧表的电压可以参照兆欧表的选择举例表：兆欧表的选择举例表选择量限范围时，一般应注意不要使测量范围过多的超出所需测量的绝缘电阻值，以免使读数产生较大的误差。
例如一般测量低压电器设备绝缘电阻时，可选用0——200兆欧量程的表。
测量高压电气设备的电缆时可选用0——200兆欧的表，刻度不是从零开始的。
而是从1兆欧或2兆欧起始的表，一般不宜用来测量低压电气设备的绝缘电阻。
测量电路绝缘电阻时，可将被测端接于“电路”（L）的接线柱上，而以良好的接地线于“接地”（E）柱上，测电机或变压器的线圈对地绝缘时，将绕组导线接“L”“电路”柱上，设备外壳和铁芯接于“接地”柱上、磁套管表面绕几圈导线并接于“短路环”柱上。
测各项对地绝缘时，要使各相互不联接，表的“接地”柱于地连接。
然后使表的“电路”接线柱，逐次接各相导线。
测相间绝缘时，在各相互不联接的情况下，使两相的导线分别接“接地”和“电路”两接线柱。
测电缆对地绝缘时，表的“电路”接线柱接导电芯，“接地”柱接电缆外皮，“保护环”接芯线的绝缘物表面。
（2）测量注意事项①测量前必需先将所需设备的电源切断，并接地短路充分放电。
大电机、变压器和电容等应放电约3分钟，以保护设备和人身安全。
②从表到被测设备的引线，必需用绝缘良好的单芯导线，不得用双股线，两根连接线切勿绞缠在一起，也不可于被测设备或地接触。
同时要保持被测物表面清洁，以免引起误差。
③摇动手柄应从慢到快，最后到一稳定值，若有调速器，待调速器发生滑动后，应保证转速稳定，手柄摇到指针稳定为止，时间约1分钟，一般转速在120转/分左右为宜。
④测量大电容的电气设备绝缘电阻（如电容器、电缆）等时，测完后先将“电路”接线柱断开，再减速松开手柄，以免被测物向表倒充电而损坏表计。
兆欧表的使用方法图解兆欧表是专业电工常用的仪表，掌握兆欧表的使用是电工的基本技能，本文介绍兆欧表的使用。
兆欧表又称摇表，是一种不带电测量电器设备及线路绝缘电阻的便携式的仪表。
离性能数字式兆欧袤兆欧表的主要组成部分是一个磁电式流比计和一只手摇发电机。
发电机是兆欧表的电源，可以采用直流发电机，也可以采用交流发电机与整流装置配用。
直流发电机的容量很小，但电压很高(100—5000V)。
磁电式流比计是兆欧表的测量机构，由固定的永久磁铁和可在磁场中转动的两个线圈组成。
COID一、使用前准备第一步：检查兆欧表是否能正常工作，将兆欧表水平放置第二步：空摇兆欧表手柄，指针应该指到无穷大（最左边）处第三步：使L和E两接线桩输出线瞬时短接，再慢慢摇动手柄，指针应迅速指零（最右边）。
二、正确使用注意事项1、注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。
2、检查被测电气设备和电路，看是否已全部切断电源。
绝对不允许设备和线路带电时用兆欧表去测量。
3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。
4、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差5、接线必须正确无误，兆欧表有三个接线桩，“ E” （接地）、“L” （线路）和“ G'（保护环或叫屏蔽端子）。
在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“ E”用单根导线接设备外接地6、若测电气设备内两绕组之间的绝缘电阻时，将“ L”和“E'分别接两绕组的接线端。
7、当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“ L ” 接线芯，“ E'接外壳，“ G'接线芯与外壳之间的绝缘层。
8 “L ”、“ E ”、“ G'与被测物的连接线必须用单根线， 绝缘良好, 不得绞合，表面不得与被测物体接触。
兆欧表使用说明绝缘电阻表又称兆欧表或摇表，用于测量各种电机，电缆，变压器原器件，家用电器和其它电器设备的绝缘电阻值。
1安全上的警告1．1本操作使用说明包含了警告讯息及安全规定，当使用本机时请确实遵守，以确保使用者的操作安全及仪器安全，因此于使用本机前请先仔细地彻底的阅读本说明。
1．2绝缘测试是用来测试已断电的电路（死线）或装置，请不要在有电的情况下（活线）做测试。
1．3在每次测试时请切记待测电路或装置必须是不带电的，请确认您可以清楚的看到待测电路或装置已与电力系统切离，在作绝缘测试前，在尚未确认是否带电时请勿做任何测试。
1．4如果您不知道如何开始特高阻测试（高压）请先与待测设备的制造商讨论，有些设备装置了高敏度的电子元件，可能在高直流的电压下造成损坏，原制造商可事先对此提出警告避免此种损坏。
1．5本测试器能产生10KV的直流高电压，于测试时请不要接触测试导线或被测设备，请不要尝试用本机器去刺激或惊吓别人。
潮湿的环境，流水的水笼都有可能造成触电而导致心脏停止。
1．6请时常注意您的仪器，测试导线以及其它附件是否有损坏的痕迹或变形，如果有任何异常发生（如：导线破损、机关壳裂缝，等），请不要进行任何测试。
1．7在做测试的过程中请注意不要让自己成为接地的通路，不要接触外露的金属管，出水口、固定物等，它们可能会让您成为接地电位。
另外请将您的身体与大地隔绝，例如使用干布、绝缘鞋、绝缘毯或其它保证绝缘的物质。
1．8为避免触电事故，在工作电压高于40VDC或20V AC时请使用警告标志。
1．9为避免触电事故，于测试中请勿触摸任何裸露的线或电路接点或被测物，即使已完成测试，在尚未确认放电安全前，也请勿触摸，是否已放电完成，可由数位的电压读值确认。
1．10请勿在易爆的大气中使用本机（如：可燃性气体、挥发液体及粉尘）1．11请不要尝试自行校正或维修本机，除非有经过训练的人员在场指导，或直接交由具有资格或受过训练的工程师处理。
兆欧表使用方法兆欧表使用方法1.基本结构：由手摇直流发电机、磁电式流比计测量机构及接地柱等组成2.使用方法选表根据被测电气设备、线路选择摇表的电压等级。
设备或线路的额定电压在500V以下，一般应选用500V或1000V的摇表。
而高压设备或线路则应选用2500V的摇表。
如有特殊要求的应用5000V的摇表。
使用检查外观无破损，摇动灵活，接线柱牢固。
引出线应选用单根绝缘多股软线，而且引出线间单独分开，不得有相互绞缠的现象，导线无断线断股及绝缘损坏，导线的连接端头应有绝缘套管保护。
将摇表引出线分开，进行摇表的开路试验，表盘读数应为“∞”再将引出线相连接，进行短路试验，读数指示为“0”。
3测量待测设备应做好停电、验电、放电等的安全作业项目，并将被测设备的表面清理擦拭干净。
按有关要求将摇表接到被测设备或线路上，通常接线方法为：线路L接被测设备或线路的导体部分；接地E接被测设备或线路的金属外壳；保护环或屏蔽G接于被测设备或线路的绝缘部分。
待测设备如为高压设备或低压大容量设备应由两人进行测量，避免烧坏摇表。
摇测时摇表应放置平稳，摇动手柄从慢到快，增加转速，让转速保持为120r/min，摇测1min 左右，待摇至指针稳定后，读出数据，停止则从快到慢停止摇动。
4读数值待指针基本稳定，直接读出数值，其单位为“兆欧”。
读出读数后，将测试棒撤出，待测试棒完全撤出，方可停下摇把。
5常见设备对绝缘电阻的要求变压器绝缘电阻的要求在测量方法环境温度相同条件下，不低于厂家初始试验值的70%，为合格。
如无厂家初始值，实测绝缘电阻值不低于表1数值，可认为合格。
吸收比在10度——30度时，35KV及以下不低于1.3. 吸收比K=摇60S读数绝缘阻值/摇15S 读数阻值。
油浸式变压器绝缘电阻的允许值电力电缆绝缘电阻的要求电缆绝缘电阻换算到长为1000米温度20度时：额定电压6KV及以上的电缆，绝缘电阻不小于100兆欧；额定电压1~3KV及以上的电缆，绝缘电阻不小于50兆欧。
DMG2671F高压数字式兆欧表使用说明书武汉博朗恒业电气有限公司1 性能特点●适于在各种电气设备的维修、试验及检定中作绝缘测试。
●31/2LCD 大屏幕数字显示，分辨率高,读数方便。
●有三种额定绝缘测试电压，负载能力强。
●操作便捷，携带方便，准确、可靠、稳定。
●低耗电、用6×1.5V(AA, R6)电池供电，使用时间长。
●电池电压不足，有欠压标志符“”显示。
●具有防震、防尘、防潮结构，适应恶劣工作环境。
●保护功能完善，能承受短路和被测电器残余电压冲击。
2 技术指标2.1 主要指标额定电压：500V 、1000V 、2500V 三档测量范围：0-20G Ω（20000M Ω）输出短路电流：≥1mA2.2 其它指标● 绝缘电阻: ≥50M Ω (1000V)● 耐压: AC 3kV 50Hz 1min● 工作温度和湿度: －10℃ ～ +50℃ ＜85%RH尊敬的用户：欢迎您使用DMG2671F 高压数字式兆欧表。
为保障您的安全和仪表正常使用，请先仔细阅读本说明书再进行操作。
●贮存温度和湿度: －15℃～ +55℃＜90%RH●电源: 6×1.5V(AA， R6)电池或充电电池。
●耗电: ≤150mA；●外形尺寸: 255mm(L)×135mm(W)×80mm(D)●重量: ≈1kg3 仪表外形1．机壳2．电源开关3．测试开关4．指示灯5．电源指示灯6．液晶屏7．档位开关8．L端（高压）9．G端（屏蔽）10．E端（接地）4使用方法敬告：●确认被测试品安全接地，试品不带电。
●确认仪表E端（接地端）已接地。
●按了测试开关按钮后，仪表E、L端就有高电压输出，请注意安全！●测试完毕，请及时关闭高压和工作电源。
4.1电池检查及更换仪表在接通电源工作时，显示屏若显示“”欠压符号，表示电池电量不足，应更换新电池，否则仪表无法正常工作。
4.2测试将仪表E端接试品的接地端（或一端），L端接试品的线路端（或另一端）。
数字式兆欧表的介绍及使用方法一、仪器面板介绍1、线路端钮接线柱“L”：由高压电缆引至被测试品处，例如接至发电机组、变压器等。
2、屏蔽端钮接线柱“G”接至设备屏蔽段，保护端处。
3、接地端钮接线柱“E”：接至被测物的地端，例如设备外壳，变压器铁芯等。
4、充电：充电器专用插孔。
5、绝缘电阻显示屏。
6、电源总开关。
7、项目建：用语常规、吸收比、极化指数和快速点测四种测试方式的选择。
8、电压建：1）用于500V、1000V、2500V、5000V四种输出高压的选择；2）测试中显示吸收比、极化指数和1分钟到10分钟的电阻值。
9、启动键：按下启动测试。
10、停止键：按下停止测试、关闭高压。
二、使用面板及操作1、使用前检查、准备及接线（1）检查1）标签、合格证是否完善，并在有效期内；2）外观完好；3）检查测试线完好。
（2）准备及接线1）使用前，先将总电源开关调至“关”位置。
被测试品应停电，并经人工放电，确人无电压后，方可进行接线。
2）L端钮：接至被测设备；G端钮：接至屏蔽部件；E端钮：接至被测设备的接地端。
注：高压线一端为三根红绿黑引出线，测试时分别接仪表面板上的三端子：红—L，绿—G，黑—E。
注意必须检查接地线的可靠性。
（3）使用1）开机：按住红色电源开关，显示屏显示公司名称后放开，如果按的时间太长（>3s），仪器会自动关闭（如果电池电量比较低，则按的时间要长点，联系的开关机，中间间隔要大于20s，否侧无法正常开机）。
2）项目电压选择：根据实际情况选择。
本厂常用测试为转子绕组绝缘测试、定子绕组绝缘测试、变压器绕组绝缘测试。
①转子绕组绝缘测试：常规、500V②定子绕组绝缘测试：吸收比、2500V③变压器绕组绝缘测试：吸收比、2500V3）启动测试：按下启动建启动测试，测试时间达到后，记录测试数据。
可通过按电压建查看吸收比、15s和60s的电阻值。
4）停止测试：按下停止键停止测试，高压关闭。
5）关机：按住红色电源开关，有声音提示，声音消失后，放开电源键即可。
兆欧表实用操作手册兆欧表俗称摇表，它的刻度是以兆欧（MΩ）为单位的。
它是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。
数字兆欧表工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。
一、使用前准备第一步：检查兆欧表是否能正常工作，将兆欧表水平放置。
第二步：空摇兆欧表手柄，指针应该指到无穷大（最左边）处。
第三步：使L 和E 两接线桩输出线瞬时短接，再慢慢摇动手柄，指针应迅速指零（最右边）。
操作步骤：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。
对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。
2、用摇表测试高压设备的绝缘时，应由两人进行。
3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
5‘’测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。
说明摇表功能良好，可以使用。
6、测试前必须将被试线路或电气设备接地放电。
测试线路时，必须取得对方允许后方可进行。
7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。
一．产品介绍
1．仪表工作原理
BY2671F数字兆欧表由中大规模集成电路组成。
本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。
工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。
2．仪表电路框图
如图所示：
3．仪表使用范围
本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。
它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
二．功能特点
本表具有以下特点：
·输出功率大、带载能力强，抗干扰能力强。
本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。
对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。
对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。
·本仪表不需人力作功，由电池供电，量程可自动转换。
一目了然的面板操作和LCD显示使得测量十分方便和迅捷。
·本表输出短路电流可直接测量，不需带载测量进行估算。
三．技术指标
①使用条件
环境温度：0℃～+45℃相对湿度：≤85%RH
②输出电压等级、测量范围、分辨率、误差
输出电压等级：100V，250V，500V，1000V
测量范围：0～19999MΩ
分辨率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ
相对误差（有效测量范围外精度不参与计量）：
③输出最高电压带载能力
电压/负载：1000V/20MΩ
电压跌落：约10%
短路电流: >1.6mA
④电源适用范围、功率损耗
直流：8×1.5V(AA， R6)电池
交流：220V/50Hz
功耗：静态功耗≤160mW；最大功率≤2.5W
⑤体积与重量
体积：217mm（L）×217mm(W)×133mm(D)；
重量：<1.8kg
四．使用说明
1、测量步骤
开启电源开关“ON”，选择所需电压等级,开机默认为500V 档，选择所需电压档位，对应指示灯亮，轻按一下“高压”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。
当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。
关闭高压时只需再按一下“高压”键，关闭整机电源时按一下电源“OFF”。
注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。
2、接线端子符号含义
测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。
测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。
如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。
五．注意事项
1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备安全！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。
3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。
4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。
仪表长期不用时，应将电池全部取出，以免锈蚀仪表。
六．产品附件
1．仪器主机1台
2．测试线3根
3．电源线1根
4．说明书1本
5．合格证1张
6．电池8节。
