2500V数字兆欧表

2500v数字兆欧表使用方法一、仪器概述1. 2500v数字兆欧表是一种用于测量电气设备绝缘电阻的仪器，能够提供高压测试，并具有数字显示功能。

2. 该仪器广泛应用于电力、通信、电机制造等行业，用于检测绝缘电阻是否符合要求。

3. 2500v数字兆欧表具有高精度、稳定性好、使用方便等特点，是专业工程师在绝缘测试中的必备工具。

二、使用方法1. 开机准备1.1 插上电源线并接通电源，待仪器显示屏亮起。

1.2 检查仪器各部件是否完好，确保连接正确。

1.3 确认测试电压为2500v，并将测试电极连接好。

2. 测试准备2.1 将兆欧表测试引线连接至待测设备的绝缘部位。

2.2 确保测试区域没有人员，以免发生意外。

3. 进行测试3.1 调节仪器至测试模式，并设置测试时间。

3.2 按下开始测试按钮，仪器开始进行绝缘电阻测试。

3.3 等待测试完成，仪器会显示绝缘电阻数值。

4. 测试结果4.1 检查显示屏的数值，确保绝缘电阻符合要求。

4.2 如测试结果不符合要求，应及时进行维修或更换设备。

5. 关机操作5.1 测试结束后，按下关机按钮，将仪器断电。

5.2 拔掉电源线，确保仪器处于安全状态。

三、注意事项1. 在进行高压测试前，应先进行漏电流测试，确保待测设备没有漏电现象。

2. 确保测试环境干燥，避免因潮湿引起误差。

3. 使用前应检查测试引线是否破损，以免因引线故障导致测试失败。

4. 长时间不使用时，应存放在干燥通风处，避免灰尘进入影响仪器性能。

四、结语2500v数字兆欧表作为一种专业的绝缘测试仪器，使用方法相对较为简单，但在实际操作中仍需注意安全与细节。

希望以上使用方法能为您在工作中带来一些帮助，当然，在实际操作中应严格按照仪器说明书操作，确保测试结果的准确性。

在实际使用2500v数字兆欧表进行绝缘电阻测试时，还需要注意以下几点：1. 第一次使用时，应该先检查仪器的外部是否有损坏，如有损坏应该先进行修理再使用。

2. 在连接测试设备时，应该确保测试引线的连接牢固，并且测试电极接触良好，以避免因为连接不良而导致测试结果不准确。

绝缘电阻表（兆欧表2500V）
一、特性
数字式绝缘电阻表又名兆欧表、高压绝缘电阻测试仪，用于绝缘电阻的测试。

本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。

同时还具备测量直流电压交流电压吸收比和极化指数功能。

整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。

而且具有防震、防尘、防潮结构，适应恶劣工作环境，是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

数字绝缘电阻表由中大规模集成电路组成。

本表输出功率大，输出电压等级多（有5个电压等级）。

额定绝缘测试电压范围100～2500V,绝缘电阻测量范围0.01MΩ～200GΩ。

直流电压测量范围0～1000V,交流电压测量范围0～750V。

二、量程及技术规格
电池电压电池电压不足，显示低电符号“”
自动关机仪表无操作约15分钟后关机
绝缘电阻≥50MΩ (1000V)
耐压AC3kV/50Hz 1min
工作温度和湿度－10℃～+50℃＜85%RH
贮存温度和湿度－15℃～+55℃＜90%RH
适合安规IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT
Ⅲ 300V
三、装箱单
仪表1台
高压测试线3条（红色,黑色,绿色各一条）
电池 1.5V碱性电池6节
说明书、保用证1套
仪表箱1个。

一、概述ZS系列高压绝缘电阻测试仪(兆欧表)，采用先进的电子测量线路和元器件，适合新的电力试验规程的要求，其输出电压稳定、测量范围宽、自动换档、读数直观。

特别适用于电力部门，大型厂矿企业，测量电力电缆、电力变压器、发电机及高压开关等电气设备绝缘电阻、吸收比等，是取代老式摇表的理想产品。

二、工作特性1、工作条件: a使用温度： -l0℃—+40℃b相对湿度：40℃ 85％RHC供电电压： DC l2V2、性能特性中试电力：杰出的高新技术、令人放心的质量、让您满意的服务。

中试电力：杰出的高新技术、令人放心的质量、让您满意的服务。

三、外形结构1、外形尺寸：200×140×80(mm)2、重 量：lKg (含测试线及电池)3、仪表结构示意说明图1①测试探针(L 输出) ②屏蔽端子(G)③地端 (E) ④指示发光二极管⑤电源按钮 ⑥功能开关⑦电池盖板 ⑧插孔(省略)⑨电池电压检测按钮四、使用说明当电源按钮按下工作时蜂鸣器发声，提示有高压出现在仪表的接线端和地端(L端和E端)，在测试时，确保电路接地，通常仪表的接地保护端(G端)接大地。

4-1机械调零功能开关⑥置0FF位，调表针指示在“∞”刻度上。

用起子转动调零螺丝(安装在前面板的中央)。

4-2电池检查当电池装入仪表后，功能开关⑥置于BATI·CHECK位(电池检测)，按下电源按钮⑤，当指针指示在BATT·GOOD 区起始端向右，则电池电量足够使仪表正常工作，否则需更换电池。

注意：应避免此项长时间检测，因为此时将比绝缘测试时消耗更大的电流。

4-3绝缘阻值读取本仪表为了拓宽量程，内部采用了量程自动转换电路，因此表盘为双色刻度显示，上档为绿色区，下档为橙色区，当仪表测量绝缘阻抗时，表盘上如红色发光二极管亮，则绝缘阻值按橙色区内的刻度值读取；如绿色发光二极管亮则绝缘阻值按绿色区内的刻度值读取。

根据电压等级，仪表分为以下几种型号：ZS-MODEL 2500型(2500V) 单档ZS-MODEL 5000型(5000V) 单档ZS-MODEL 2501型(250V，500V，1000V) 三档ZS-MODEL 2550型(2500V，5000V) 两档中试电力：杰出的高新技术、令人放心的质量、让您满意的服务。

兆欧表（摇表）使用须知一、兆欧表的选用选择兆欧表主要是选择它的电压等级及测量范围。

高压电气设备绝缘电阻要求高，须选用电压高的兆欧表进行测试；低压电器内部绝缘材料所能承受的电压低，为保证设备安全，应选用电压低的兆欧表。

兆欧表的额定电压应根据被测电气设备的额定电压来选择。

1、测量额定电压500V以下的设备，选用500V或1000V的兆欧表；2、测量额定电压在500V以上的设备，应选用1000V或2500V 的兆欧表；3、测量绝缘子、母线等要选用2500V或5000V 兆欧表。

二、使用注意事项1、测量前一定要办理工作票，线路停电挂牌，合上接地刀，挂好接地线，测量现场做好围挡隔离。

2、测量前被测设备必须确保切断电源和负载，并进行充分放电；被测设备与电源应有明显断开点，二次侧的保险、空开应断开，已用兆欧表测量过的设备如要再次测量，也必须先接地放电。

3、测量绝缘电阻要远离高电压、大电流导体和外磁场，测试人员须注意与带电设备的安全距离。

4、禁止在雷电时或运行的高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。

5、测量绝缘前，被测设备上其它的工作票应收回，被测设备上禁止一切工作，人员全部撤离。

6、被测设备中，如有半导体器件，应将其插件板拆去。

7、测试绝缘应由两人进行，一人操作，一人监护，操作人穿绝缘鞋，戴绝缘手套。

8、测量前需要先检查兆欧表是否完好，即在兆欧表未接上被测物之前，摇动手柄使发电机达到额定转速（120r/min），观察指针是否指在“∝”位置；将L、E两端子短接，缓慢摇动手柄，观察指针是否指在“0”位置，如果指针不能指到该位置，表明兆欧表有故障，应检修后再使用。

9、必须正确接线。

兆欧表上一般有三个接线柱，分别标有L（线路）、E（接地）和G（屏蔽），其中L接和大地绝缘的被测物导体部分，E接被测物的外壳或大地，G接在被测物的屏蔽环上或不需测量的部分。

10、接线柱的引出线应用多股软线，并且要有良好的绝缘。

500V~2500V电子数字兆欧表步骤流程（新手必读）测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD 显示的稳定数值乘以10即为被测的绝缘电阻值。

当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。

关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。

注意：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。

0831B接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。

测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。

如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。

问：2500V电子数字兆欧表能测量哪些设备答：数字兆欧表电力行业的基本测量工具，是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表，适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻，输出电压从100V~20kv不等。

兆欧表功能用途兆欧表是俗称绝缘电阻测试仪，主要用于测量电气设备、家用电器或电气线路对地及相间绝缘强度的常用测试工具，兆欧（MΩ）为单位，具有适用范围广，普片性强的特点，采用中大规模集成电路，输出功率大，短路电流高和多档位选择电压，等电位保护环和四阶有源低通滤波电路，抗干扰强，测量精度高，电子升压，LED显示，操作简单，测量迅捷。

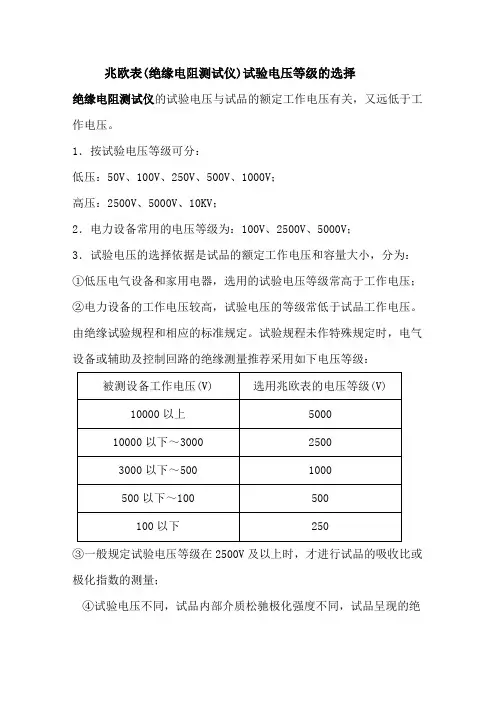

兆欧表(绝缘电阻测试仪)试验电压等级的选择
绝缘电阻测试仪的试验电压与试品的额定工作电压有关，又远低于工作电压。

1．按试验电压等级可分：
低压：50V、100V、250V、500V、1000V；
高压：2500V、5000V、10KV；
2．电力设备常用的电压等级为：100V、2500V、5000V；
3．试验电压的选择依据是试品的额定工作电压和容量大小，分为：
①低压电气设备和家用电器，选用的试验电压等级常高于工作电压；
②电力设备的工作电压较高，试验电压的等级常低于试品工作电压。

由绝缘试验规程和相应的标准规定。

试验规程未作特殊规定时，电气设备或辅助及控制回路的绝缘测量推荐采用如下电压等级：
③一般规定试验电压等级在2500V及以上时，才进行试品的吸收比或极化指数的测量；
④试验电压不同，试品内部介质松驰极化强度不同，试品呈现的绝
缘电阻值也不同。

但是，绝缘电阻指标时试验电压的小范围改变并不十分敏感。

强电工程调试方案电气工程调试程序如下：电气工程试运转、联动试车的主要内容：（一）、真空断路器试验真空断路器在投运前应依据GB50150-91及厂家有关技术文件进行交接试验。

1、用2500V兆欧表测量断路器相间及各相对地的绝缘电阻值，以检查绝缘拉杆的绝缘强度，在常温下，测量数值应满足国家标准中的有关要求，10kV的绝缘电阻值应不低于1200MΩ。

2、断路器合闸后，用直流电阻快速测量仪或直流双臂电桥测量断路器各相导电回路电阻，其值应符合产品的技术规定。

3、用高压开关测试仪测量断路器的分、合闸时间，断路器主触头分、合闸的同期性及合闸时触头的弹跳时间，测得的分合闸时间及三相同期性应符合产品技术条件的规定，测得触头合闸的弹跳时间应不大于2mS。

4、分、合闸最低动作电压采用直流电源和标准电压表进行测试，试验数据应符合产品要求。

5、采用500V兆欧表及高精度万用表测量分、合闸线圈及合闸接触器线圈的绝缘电阻值和直流电阻值，测量值应满足产品技术要求。

6、在额定电压下对断路器操作机构进行操作试验，观察断路器是否可靠动作，各辅助触点是否动作良好，操作次数应不少于三次。

7、用交流试验变压器对断路器三相对地及断路器断口间进行耐压试验，10kV断路器交流耐压值为27kV/min；断路器断口耐压值根据产品技术要求进行，在做交流耐压试验时，不应发生放电现象。

（二）、电压互感器测试1、用2500V兆欧表或数字兆欧计对电压互感器绕组进行绝缘电阻测试，测得值应满足标准要求。

2、采用直流感应法或组别测试仪检查电压互感器的组别是否符合设计要求。

3、用双臂电桥或数字微欧计测量电压互感器的绕组直流电阻值，应符合产品规定。

4、电压互感器的比差采用自动变比测试仪或从电压互感器低压侧加额定电压，高压侧用标准互感器进行测量的方法进行测试，其变比误差应符合产品要求。

5、空载电流及感应耐压试验，采用调压器、电流表及电压表进行试验。

在电压互感器二次线圈通入额定电压进行空载电流测试，其值不做规定，感应耐压试验是将二次绕组通入额定电压的1.3倍电压，持续三分钟，观察励磁电流有无变化。

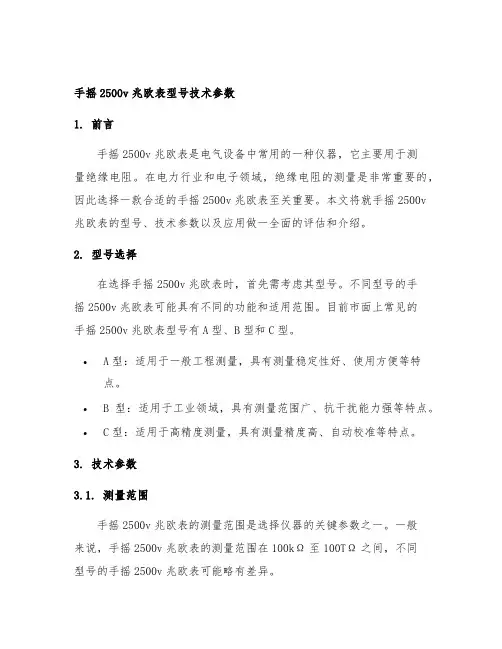

手摇2500v兆欧表型号技术参数1. 前言手摇2500v兆欧表是电气设备中常用的一种仪器，它主要用于测量绝缘电阻。

在电力行业和电子领域，绝缘电阻的测量是非常重要的，因此选择一款合适的手摇2500v兆欧表至关重要。

本文将就手摇2500v 兆欧表的型号、技术参数以及应用做一全面的评估和介绍。

2. 型号选择在选择手摇2500v兆欧表时，首先需考虑其型号。

不同型号的手摇2500v兆欧表可能具有不同的功能和适用范围。

目前市面上常见的手摇2500v兆欧表型号有A型、B型和C型。

•A型：适用于一般工程测量，具有测量稳定性好、使用方便等特点。

•B型：适用于工业领域，具有测量范围广、抗干扰能力强等特点。

•C型：适用于高精度测量，具有测量精度高、自动校准等特点。

3. 技术参数3.1. 测量范围手摇2500v兆欧表的测量范围是选择仪器的关键参数之一。

一般来说，手摇2500v兆欧表的测量范围在100kΩ至100TΩ之间，不同型号的手摇2500v兆欧表可能略有差异。

3.2. 精度精度是衡量手摇2500v兆欧表性能优劣的重要指标之一，一般以百分比表示。

在选择手摇2500v兆欧表时，需根据测量的要求来选择合适的精度，通常手摇2500v兆欧表的精度在1%以内。

3.3. 分辨率分辨率是指手摇2500v兆欧表能够显示的最小刻度值，它直接影响到测量结果的准确性。

一般来说，手摇2500v兆欧表的分辨率在0.01MΩ至1GΩ之间。

3.4. 输出接口部分手摇2500v兆欧表配备了USB接口或者蓝牙功能，可以将测量数据传输到计算机或移动设备上进行进一步分析和存储。

4. 应用领域手摇2500v兆欧表主要用于电气设备绝缘电阻的测量，因此在电力行业、电子领域和石油化工等领域有着广泛的应用。

在高压设备和高压线路的绝缘测试中尤为重要，同时也可用于发电厂、变电站、电力大修以及输变电线路等地方。

5. 个人观点在手摇2500v兆欧表的选择时，我认为首先需要根据实际应用需求来确定测量范围和精度要求，然后再结合产品的品牌、售后服务以及价格因素进行综合考虑。

2500v摇表的使用方法
一、准备工作。

1.1 了解摇表的基本情况。

在使用 2500v 摇表之前，咱得先搞清楚这玩意儿是干啥的。

它就是专门用来测量电气设备绝缘电阻的工具，可别小瞧它，作用大着呢！
1.2 检查摇表的状态。

看看摇表外观有没有损坏，指针能不能灵活转动。

就像上战场前得检查武器好不好使一样，这一步可不能马虎。

二、正确操作。

2.1 接线。

把摇表的“L”端接到被测设备的导体上，“E”端接到设备的外壳或者地线上。

这接线可得接牢固了，不然测出来的数据可就不准啦。

2.2 摇动手柄。

匀速地摇动手柄，速度大概是每分钟 120 转左右。

这时候你就感觉自己像是在给设备“把脉”，得稳稳当当的。

2.3 读取数据。

等指针稳定下来，就可以读取绝缘电阻的值了。

读数的时候眼睛可得睁大了，别读错喽。

三、注意事项。

3.1 安全第一。

这 2500v 可不是闹着玩的，操作的时候一定要戴好绝缘手套，防止触电。

千万别拿自己的生命安全开玩笑，小心驶得万年船嘛。

3.2 测量环境。

要在干燥、清洁的环境中测量，不然会影响测量结果。

就好比跑步得在平坦的路上跑，才能跑出好成绩。

3.3 测量后放电。

测量完了，别忘了给被测设备放电，把积累的电荷放掉，不然可能会电到人。

这就像打完仗要清理战场一样，不能留隐患。

使用 2500v 摇表可得认真仔细，按照步骤来，不能瞎搞。

只有这样，才能准确测量出设备的绝缘电阻，保障设备的安全运行。

2500兆欧表使用方法及读数本文旨在提供2500兆欧表使用方法及读数的详细文档，主要包含以下几个部分：准备工作、测量电阻、读数解析和注意事项。

一、准备工作在使用2500兆欧表之前，需要做好以下准备工作：1.准备仪表：确保2500兆欧表处于良好状态，并具备有效的计量合格证明。

2.了解仪表原理：熟悉2500兆欧表的工作原理和使用方法，以免在测量过程中误操作。

3.连接电路：根据2500兆欧表的说明书正确连接电路，以保证测量准确度。

二、测量电阻2500兆欧表主要用于测量电阻，在测量前需进行以下操作：1.调零操作：在测量电阻之前，需要将2500兆欧表的指针调至零位。

这样可以保证测量的准确性。

2.连接待测物：将待测物按照说明书的要求正确连接到2500兆欧表的电路中。

确保连接稳定，无接触不良现象。

3.开始测量：在确认电路连接无误后，按下2500兆欧表的测量按钮，等待测量结果。

三、读数解析2500兆欧表测得的电阻值需要进行解析，以下是读数解析的步骤：1.观察测量结果：2500兆欧表会直接显示电阻值。

首先，需要确认测量结果是否在可接受的误差范围内。

2.解读误差值：如果测量结果带有误差值，需要将误差值与所测量的电阻值一起考虑。

一般来说，误差值较小的结果更准确。

3.环境因素分析：考虑测量时周围的环境因素，如温度、湿度等。

这些因素可能导致电阻值的变化，影响测量结果的准确性。

4.解析电路特性：结合待测物的电路特性进行分析，了解电阻变化对电路性能的影响。

这有助于理解测量结果的实际意义。

四、注意事项在使用2500兆欧表时，需要注意以下几点：1.避免触电危险：在测量电阻时，应确保待测物已断电并采取适当的绝缘措施。

避免在带电状态下进行测量，以防触电危险。

2.不要在高温环境下使用：2500兆欧表的工作温度应不超过40℃，且不能在高温环境下使用，以防损坏仪表。

3.确保测量精度：选择符合要求的2500兆欧表，并定期进行校准，以确保测量的精度。

2500兆欧表阻值范围解释说明以及概述1. 引言1.1 概述在电子工程领域中，表阻值范围是一个重要的概念。

它指的是在测量电阻时，仪器可以准确测量的电阻值的范围。

即使对于表阻值范围为2500兆欧姆（GΩ）来说，这个范围庞大且具有广泛的应用。

了解表阻值范围的含义、重要性以及如何测量和理解这一范围对于电子设备的设计和测试过程至关重要。

1.2 文章结构本文将首先解释和说明什么是表阻值范围，为什么它在电子工程领域中如此重要，以及如何进行测量和理解。

接下来，将探讨不同类型和应用场景下的表阻值范围，并分析它对电子设备设计和测试过程的影响。

最后，我们将总结主要观点和发现，并提出未来研究方向和发展趋势的建议。

1.3 目的本文旨在向读者介绍并解释2500兆欧姆表阻值范围的概念，以便更好地理解其在电子工程领域中的重要性。

通过详细讨论不同类型和应用场景下的表阻值范围，并分析其对电子设备设计和测试的影响，读者可以深入了解该概念并应用于实际工作中。

最后，本文将总结主要观点和发现，并提出未来研究方向和发展趋势的建议，以促进更多关于表阻值范围的研究和应用。

2. 解释和说明2.1 什么是表阻值范围表阻值范围是指在电子测试和测量中，用于测量电阻的仪器所能覆盖的电阻数值范围。

它通常以欧姆（Ω）为单位表示，包含了从最小可测量阻值到最大可测量阻值的范围。

2.2 为什么重要表阻值范围对于电子设备设计和测试非常重要。

首先，不同的应用场景需要测量不同大小的电阻，而且随着技术的发展，电阻的数字差异越来越大。

因此，适当的表阻值范围能够满足各种应用需求，确保测量能够准确、精确地进行。

其次，通过选择合适的表阻值范围可以提高测试效率和准确性。

如果使用超过电子设备实际电阻值范围的仪器进行测试，可能会导致测量结果出现误差或无法正确读取。

而选用适当的表阻值范围，则可以避免这些问题，并确保结果具有较高的可靠性和准确性。

2.3 如何测量和理解表阻值范围要测量和理解表阻值范围，通常需要使用专门的仪器，如电阻计或万用表。
