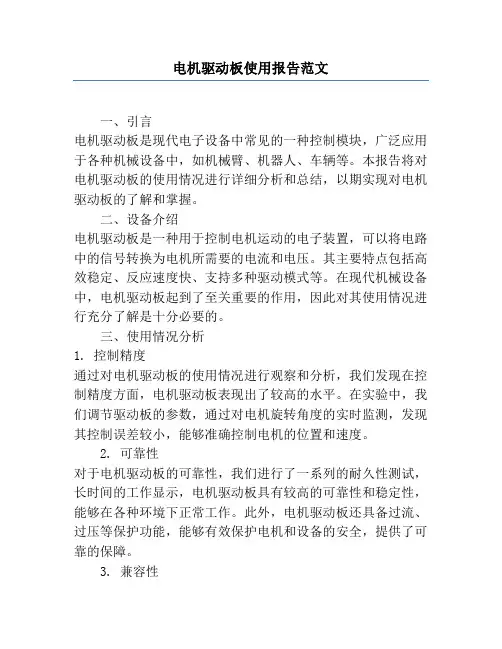

电机驱动板使用报告范文一、引言电机驱动板是现代电子设备中常见的一种控制模块，广泛应用于各种机械设备中，如机械臂、机器人、车辆等。

本报告将对电机驱动板的使用情况进行详细分析和总结，以期实现对电机驱动板的了解和掌握。

二、设备介绍电机驱动板是一种用于控制电机运动的电子装置，可以将电路中的信号转换为电机所需要的电流和电压。

其主要特点包括高效稳定、反应速度快、支持多种驱动模式等。

在现代机械设备中，电机驱动板起到了至关重要的作用，因此对其使用情况进行充分了解是十分必要的。

三、使用情况分析1. 控制精度通过对电机驱动板的使用情况进行观察和分析，我们发现在控制精度方面，电机驱动板表现出了较高的水平。

在实验中，我们调节驱动板的参数，通过对电机旋转角度的实时监测，发现其控制误差较小，能够准确控制电机的位置和速度。

2. 可靠性对于电机驱动板的可靠性，我们进行了一系列的耐久性测试，长时间的工作显示，电机驱动板具有较高的可靠性和稳定性，能够在各种环境下正常工作。

此外，电机驱动板还具备过流、过压等保护功能，能够有效保护电机和设备的安全，提供了可靠的保障。

3. 兼容性电机驱动板广泛应用于各种机械设备中，我们通过测试发现，电机驱动板对多种类型的电机都具有较好的兼容性。

无论是步进电机、直流电机，还是伺服电机，电机驱动板均能够进行有效的控制和驱动，为机械设备的运动提供了坚实的基础。

四、使用心得1. 配置参数要合理在使用电机驱动板时，我们需要根据具体的应用场景来灵活配置参数。

例如，对于需要高速运动的设备，可以适当调整电机驱动板的驱动模式和控制算法，提高运动的效率和速度。

合理的参数配置能够使电机驱动板发挥最大的效能。

2. 注意电机驱动板的散热在高负载和长时间运行的情况下，电机驱动板会产生较多的热量，如果散热不良会对电机驱动板的稳定性和寿命产生不良影响。

因此，我们在使用电机驱动板时应注意加强散热措施，如安装散热片、增加通风孔等，确保电机驱动板能够在适宜的温度范围内工作。

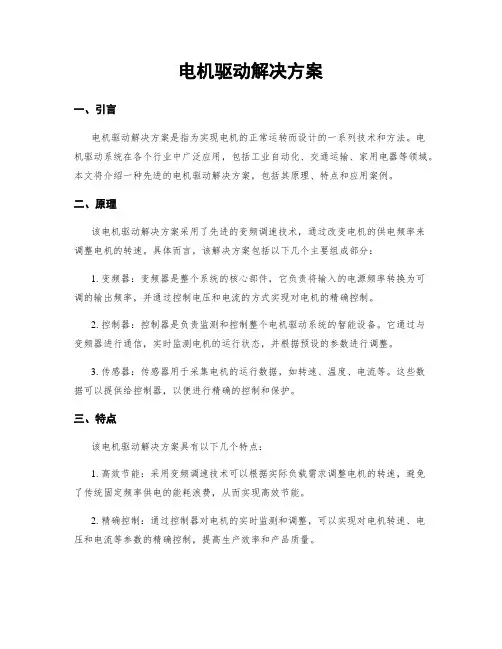

电机驱动解决方案一、引言电机驱动解决方案是指为实现电机的正常运转而设计的一系列技术和方法。

电机驱动系统在各个行业中广泛应用，包括工业自动化、交通运输、家用电器等领域。

本文将介绍一种先进的电机驱动解决方案，包括其原理、特点和应用案例。

二、原理该电机驱动解决方案采用了先进的变频调速技术，通过改变电机的供电频率来调整电机的转速。

具体而言，该解决方案包括以下几个主要组成部分：1. 变频器：变频器是整个系统的核心部件，它负责将输入的电源频率转换为可调的输出频率，并通过控制电压和电流的方式实现对电机的精确控制。

2. 控制器：控制器是负责监测和控制整个电机驱动系统的智能设备。

它通过与变频器进行通信，实时监测电机的运行状态，并根据预设的参数进行调整。

3. 传感器：传感器用于采集电机的运行数据，如转速、温度、电流等。

这些数据可以提供给控制器，以便进行精确的控制和保护。

三、特点该电机驱动解决方案具有以下几个特点：1. 高效节能：采用变频调速技术可以根据实际负载需求调整电机的转速，避免了传统固定频率供电的能耗浪费，从而实现高效节能。

2. 精确控制：通过控制器对电机的实时监测和调整，可以实现对电机转速、电压和电流等参数的精确控制，提高生产效率和产品质量。

3. 可靠稳定：该解决方案采用了先进的保护机制，如过载保护、短路保护和过热保护等，可以有效保护电机免受损坏，提高系统的可靠性和稳定性。

4. 多功能：该解决方案支持多种控制模式，如恒速控制、定位控制和矢量控制等，适用于不同的应用场景和需求。

四、应用案例该电机驱动解决方案已成功应用于多个行业和领域，以下是其中两个典型的应用案例：1. 工业自动化：在工业生产线上，电机驱动解决方案可以实现对各种设备和机械的精确控制，提高生产效率和产品质量。

例如，在汽车制造工厂中，该解决方案可以用于控制机器人的运动，实现自动化装配和焊接。

2. 家用电器：在家用电器领域，电机驱动解决方案可以应用于空调、洗衣机等家电产品中，实现对电机的精确控制和节能运行。

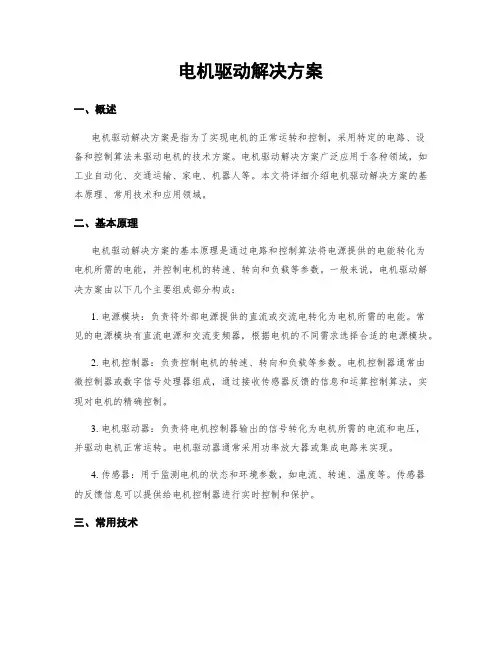

电机驱动解决方案一、概述电机驱动解决方案是指为了实现电机的正常运转和控制，采用特定的电路、设备和控制算法来驱动电机的技术方案。

电机驱动解决方案广泛应用于各种领域，如工业自动化、交通运输、家电、机器人等。

本文将详细介绍电机驱动解决方案的基本原理、常用技术和应用领域。

二、基本原理电机驱动解决方案的基本原理是通过电路和控制算法将电源提供的电能转化为电机所需的电能，并控制电机的转速、转向和负载等参数。

一般来说，电机驱动解决方案由以下几个主要组成部分构成：1. 电源模块：负责将外部电源提供的直流或交流电转化为电机所需的电能。

常见的电源模块有直流电源和交流变频器，根据电机的不同需求选择合适的电源模块。

2. 电机控制器：负责控制电机的转速、转向和负载等参数。

电机控制器通常由微控制器或数字信号处理器组成，通过接收传感器反馈的信息和运算控制算法，实现对电机的精确控制。

3. 电机驱动器：负责将电机控制器输出的信号转化为电机所需的电流和电压，并驱动电机正常运转。

电机驱动器通常采用功率放大器或集成电路来实现。

4. 传感器：用于监测电机的状态和环境参数，如电流、转速、温度等。

传感器的反馈信息可以提供给电机控制器进行实时控制和保护。

三、常用技术1. PWM调制技术：脉宽调制（PWM）是一种常用的电机驱动技术，通过改变脉冲的宽度和占空比来控制电机的转速。

PWM调制技术具有调速范围广、控制精度高和效率高等优点，被广泛应用于各种电机驱动解决方案中。

2. 矢量控制技术：矢量控制是一种基于电机数学模型的高级控制技术，通过精确计算和控制电机的电流和磁场矢量，实现对电机的精确控制。

矢量控制技术具有响应速度快、转矩平滑和抗扰性强等优点，适用于对电机控制要求较高的应用领域。

3. 闭环控制技术：闭环控制是一种基于反馈机制的控制技术，通过传感器对电机状态进行实时监测和反馈，实现对电机的闭环控制。

闭环控制技术可以减小系统误差、提高稳定性和抗干扰能力，适用于对电机运行精度要求较高的场合。

电机驱动解决方案引言概述：电机驱动是现代工业领域中不可或缺的一项技术，它广泛应用于各种机械设备中，为其提供动力和控制。

本文将介绍几种常见的电机驱动解决方案，包括直流电机驱动、交流电机驱动、步进电机驱动、无刷直流电机驱动和伺服电机驱动。

一、直流电机驱动1.1 直流电机驱动的原理：直流电机驱动系统由直流电源、电机和控制器组成。

电源提供电流，控制器根据需要调节电流大小和方向，驱动电机工作。

1.2 直流电机驱动的优点：直流电机驱动系统具有启动转矩大、转速范围宽、速度调节范围广、响应快等优点。

适用于需要频繁启停和速度调节的场合。

1.3 直流电机驱动的应用：直流电机驱动广泛应用于自动化生产线、机床、电动汽车等领域。

二、交流电机驱动2.1 交流电机驱动的原理：交流电机驱动系统由交流电源、变频器和电机组成。

变频器将交流电源的频率和电压调节为适合电机工作的频率和电压。

2.2 交流电机驱动的优点：交流电机驱动系统具有结构简单、可靠性高、维护成本低等优点。

适用于需要连续运行和功率大的场合。

2.3 交流电机驱动的应用：交流电机驱动广泛应用于空调、电梯、风力发电等领域。

三、步进电机驱动3.1 步进电机驱动的原理：步进电机驱动系统由控制器和步进电机组成。

控制器根据输入的脉冲信号控制电机的转动角度和速度。

3.2 步进电机驱动的优点：步进电机驱动系统具有定位精度高、响应速度快、结构简单等优点。

适用于需要精确定位和控制的场合。

3.3 步进电机驱动的应用：步进电机驱动广泛应用于打印机、数控机床、机器人等领域。

四、无刷直流电机驱动4.1 无刷直流电机驱动的原理：无刷直流电机驱动系统由无刷直流电机、电调和电池组成。

电调根据输入的信号控制电机的转速和方向。

4.2 无刷直流电机驱动的优点：无刷直流电机驱动系统具有高效、寿命长、噪音低等优点。

适用于需要高效能和低噪音的场合。

4.3 无刷直流电机驱动的应用：无刷直流电机驱动广泛应用于无人机、电动车、家用电器等领域。

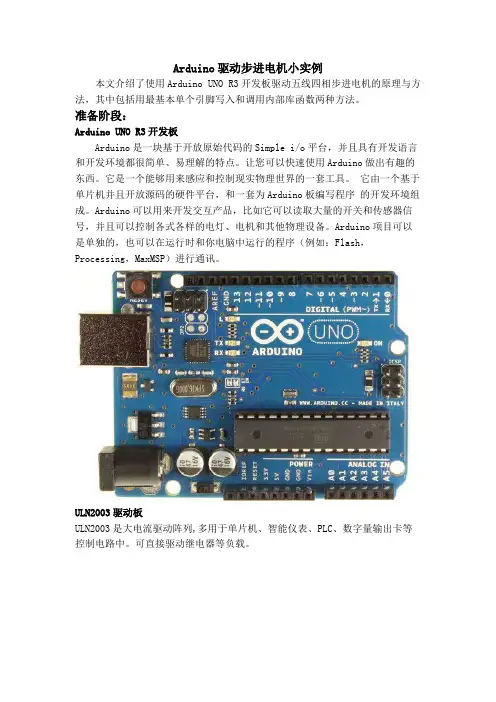

Arduino驱动步进电机小实例本文介绍了使用Arduino UNO R3开发板驱动五线四相步进电机的原理与方法，其中包括用最基本单个引脚写入和调用内部库函数两种方法。

准备阶段：Arduino UNO R3开发板Arduino是一块基于开放原始代码的Simple i/o平台，并且具有开发语言和开发环境都很简单、易理解的特点。

让您可以快速使用Arduino做出有趣的东西。

它是一个能够用来感应和控制现实物理世界的一套工具。

它由一个基于单片机并且开放源码的硬件平台，和一套为Arduino板编写程序的开发环境组成。

Arduino可以用来开发交互产品，比如它可以读取大量的开关和传感器信号，并且可以控制各式各样的电灯、电机和其他物理设备。

Arduino项目可以是单独的，也可以在运行时和你电脑中运行的程序（例如：Flash，Processing，MaxMSP）进行通讯。

ULN2003驱动板ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。

可直接驱动继电器等负载。

ULN2003芯片引脚五线四相步进电机步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。

可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。

注意图中5条线的颜色：蓝、粉、黄、橙、红，这个顺序很重要接线指示图各模块之间的连接接线图调试阶段：方法一：单个引脚写入// 引脚定义const int pinsCount = 4; // 所用引脚个数int Pins[] = { 8,9,10, 11, }; // 对应的引脚void setup() {// 循环设置，把对应的引脚都设置成输出for (int thisPin = 0; thisPin < pinsCount; thisPin++) { pinMode(Pins[thisPin], OUTPUT);}}void loop() {for (int num = 0; num < 4; num++) {digitalWrite(Pins[num], HIGH);delay(20);digitalWrite(Pins[num], LOW);// 这样就让4个引脚循环输出高电平了 }}方法二：调用内部库函数#include <Stepper.h>// 将此更改为您的电机上的步骤数#define STEPS 512// 定义引脚的连接Stepper stepper(STEPS, 8, 10, 9, 11);//上一次的读取模拟量int previous = 0;//初始化电机转动速度void setup(){stepper.setSpeed(10);}//主循环void loop(){// 读取AD值，在LY-51S可以直接通过电位器调节int val = analogRead(0);// 把速度设置为这次和上次读取的差值stepper.step(val - previous);// 记下这次读取值，方便下次比较previous = val;}参考文献柯博文. Arduino 完全实战. 电子工业出版社. 2016.1(美)艾戈(Tom Lgoe). 创意圣经. 人民邮电出版社. 2015.3作者简介王丰岳，1996 年生，男，山东省济宁市微山县，车辆工程 2015 级本科生，山东建筑大学锐思大学生科技实验室与校 DIY 电子科技协会会员。

电机驱动解决方案引言概述：电机驱动是现代工业中不可或缺的一部分，它在各个领域中发挥着重要的作用。

为了满足不同应用的需求，人们设计出了各种电机驱动解决方案。

本文将介绍五种常见的电机驱动解决方案，分别是直流电机驱动、交流电机驱动、步进电机驱动、无刷直流电机驱动和伺服电机驱动。

一、直流电机驱动1.1 电压调速控制：直流电机驱动的一个重要应用是通过调整电压来控制电机的转速。

通过改变电压的大小，可以实现电机的启动、加速、减速和停止等操作。

1.2 电流控制：直流电机驱动还可以通过控制电流来实现对电机的精确控制。

通过调整电流的大小，可以实现电机的力矩控制、位置控制和速度控制等功能。

1.3 脉宽调制：脉宽调制是一种常见的直流电机驱动技术，通过改变脉冲的宽度来控制电机的转速和方向。

脉宽调制可以实现高效的能量转换，提高电机的效率和响应速度。

二、交流电机驱动2.1 变频调速控制：交流电机驱动常用的控制方法是变频调速控制。

通过改变交流电源的频率和电压，可以实现对电机的转速和转矩的精确控制。

2.2 矢量控制：矢量控制是一种高级的交流电机驱动技术，它可以实现对电机的精确位置和速度控制。

通过测量电机的转子位置和速度，可以实时调整电机的控制参数，提高电机的性能和响应速度。

2.3 无传感器控制：传统的交流电机驱动需要使用传感器来测量电机的位置和速度，但无传感器控制技术可以实现对电机的精确控制，而无需使用传感器。

这种技术可以简化系统的结构，提高系统的可靠性和稳定性。

三、步进电机驱动3.1 开环控制：步进电机驱动常用的控制方法是开环控制。

通过控制电机的驱动信号，可以实现电机的步进运动。

步进电机驱动具有简单、可靠的特点，适用于一些低速、高精度的应用。

3.2 微步控制：微步控制是一种改进的步进电机驱动技术，它可以实现对电机的更精确的控制。

通过改变电机的驱动信号，可以使电机以更小的步距运动，提高电机的分辨率和平滑度。

3.3 闭环控制：闭环控制是一种高级的步进电机驱动技术，它可以实现对电机的位置和速度的闭环控制。

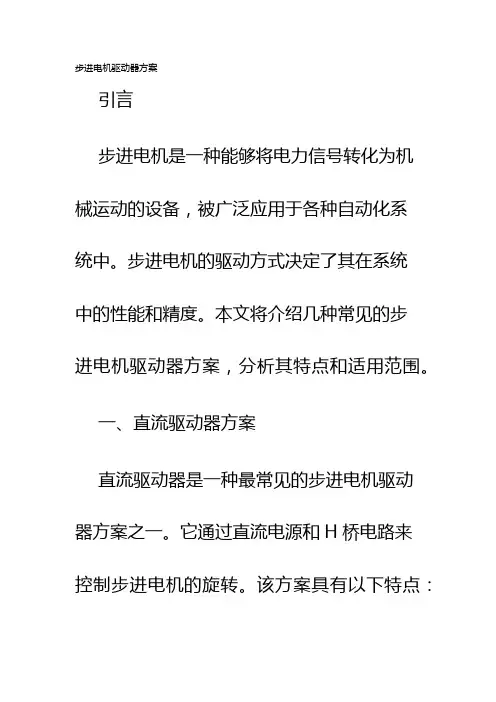

步进电机驱动器方案引言步进电机是一种能够将电力信号转化为机械运动的设备，被广泛应用于各种自动化系统中。

步进电机的驱动方式决定了其在系统中的性能和精度。

本文将介绍几种常见的步进电机驱动器方案，分析其特点和适用范围。

一、直流驱动器方案直流驱动器是一种最常见的步进电机驱动器方案之一。

它通过直流电源和H桥电路来控制步进电机的旋转。

该方案具有以下特点：1. 简单可靠：直流驱动器方案的电路相对简单，易于实现和维护。

2. 精度较低：由于直流驱动器方案无法提供闭环控制和精确的电流驱动，因此其驱动精度相对较低。

3. 适用范围广：直流驱动器方案适用于一些要求不那么高的应用场景，如低精度打印机、门禁系统等。

二、脉冲驱动器方案脉冲驱动器方案采用脉冲信号控制步进电机的运动。

它通过控制脉冲信号的频率、峰值和占空比来实现步进电机的转动。

该方案具有以下特点：1. 高精度：脉冲驱动器方案可以实现高精度的控制，可达到微步驱动，提高系统的运动精度。

2. 复杂控制：脉冲驱动器方案需要精确控制脉冲信号的参数，对控制系统的算法和硬件要求较高。

3. 应用广泛：脉冲驱动器方案适用于许多要求高精度控制的场景，如制造业中的自动化装配线、精密仪器等。

三、闭环控制驱动方案闭环控制驱动方案是一种通过反馈控制来实现步进电机控制的方案。

它通过传感器反馈步进电机的位置信息，实时调整驱动信号，以达到精确控制的目的。

该方案具有以下特点：1. 高精度：闭环控制驱动方案可以实现非常高的位置控制精度，减小步进电机的非线性误差和震动。

2. 复杂昂贵：闭环控制驱动方案的实现较为复杂，需要采用传感器进行位置反馈，同时增加了硬件和算法的成本。

3. 高要求应用：闭环控制驱动方案适用于对位置精度要求极高的场景，如医疗设备、半导体制造等。

结论在步进电机的驱动器方案中，直流驱动器方案简单可靠，适用于一些不对精度要求过高的应用场景。

脉冲驱动器方案具有较高的控制精度，适用于大多数精密控制应用。

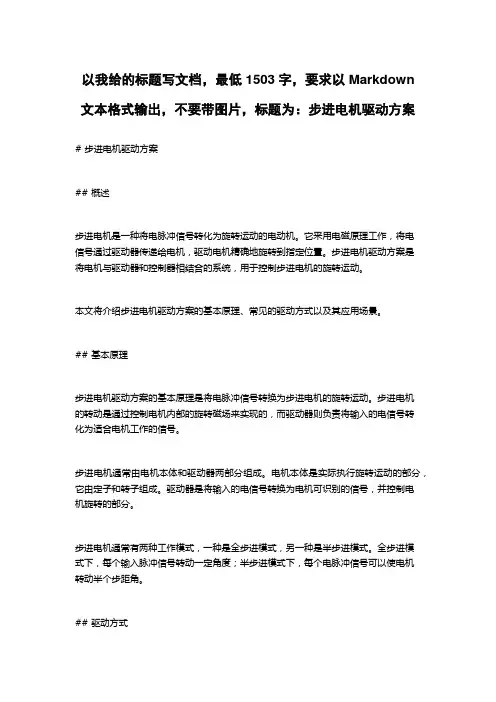

以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：步进电机驱动方案# 步进电机驱动方案## 概述步进电机是一种将电脉冲信号转化为旋转运动的电动机。

它采用电磁原理工作，将电信号通过驱动器传递给电机，驱动电机精确地旋转到指定位置。

步进电机驱动方案是将电机与驱动器和控制器相结合的系统，用于控制步进电机的旋转运动。

本文将介绍步进电机驱动方案的基本原理、常见的驱动方式以及其应用场景。

## 基本原理步进电机驱动方案的基本原理是将电脉冲信号转换为步进电机的旋转运动。

步进电机的转动是通过控制电机内部的旋转磁场来实现的，而驱动器则负责将输入的电信号转化为适合电机工作的信号。

步进电机通常由电机本体和驱动器两部分组成。

电机本体是实际执行旋转运动的部分，它由定子和转子组成。

驱动器是将输入的电信号转换为电机可识别的信号，并控制电机旋转的部分。

步进电机通常有两种工作模式，一种是全步进模式，另一种是半步进模式。

全步进模式下，每个输入脉冲信号转动一定角度；半步进模式下，每个电脉冲信号可以使电机转动半个步距角。

## 驱动方式### 单相两线驱动单相两线驱动方式是最简单和常见的驱动方式之一。

它由电机本体、电源和单相两线驱动器组成。

电源提供所需的电压和电流，驱动器将电源输出的电信号转换为适合电机的驱动信号。

这种驱动方式的主要特点是简单、易于实现和成本较低。

但由于没有电流控制回路，无法精确控制步进电机的转动。

### 双相四线驱动双相四线驱动方式是一种常用的驱动方式。

它由电机本体、电源和双相四线驱动器组成。

与单相两线驱动不同的是，双相四线驱动方式使用了两个相位的电信号分别驱动两个绕组。

这种驱动方式的主要特点是可以精确控制步进电机的转动，具有较高的可靠性和稳定性。

但相对于单相两线驱动方式，它需要更多的线路连接。

### 微步进驱动微步进驱动方式是在全步进和半步进之间的一种驱动方式。

它可以将单个输入的电脉冲分解成多个部分步距角，从而实现更加精确的电机控制。

步进电机驱动方案概述步进电机是一种非常常用的电动机，常用于需要精确位置控制的设备和系统中。

它通过控制电流的方向和大小来实现旋转，在许多应用中具有良好的性能和可靠性。

步进电机驱动方案是指将电机与控制电路相结合，实现对步进电机运动的控制和驱动。

本文将介绍几种常见的步进电机驱动方案，包括单相和双相驱动方案。

我们将重点讨论它们的原理、优缺点以及适用场景，以帮助读者选择最合适的步进电机驱动方案。

单相驱动方案原理单相驱动方案是最简单和常见的步进电机驱动方案之一。

它基于步进电机的特性：每个电极组依次激活和关闭，以便使电机转动。

单相驱动方案使用两个晶体管来控制电机的两个电极，通常称为A相和B 相。

通过控制晶体管的导通和断开，可以实现步进电机的旋转。

优点•简单的电路结构•成本低•容易理解和实现缺点•输出力矩较低•不适用于高速应用•低效率适用场景•低成本应用•速度要求不高的应用•不需要高力矩的应用双相驱动方案原理双相驱动方案是一种改进的驱动方案，通过使用四个晶体管来控制步进电机的两个相。

与单相驱动方案相比，双相驱动方案可以提供更高的力矩和速度。

在双相驱动方案中，每个相都包含两个电极，通常称为A+、A-和B+、B-。

通过改变晶体管的导通和断开，可以实现电机的旋转。

在每个步进脉冲中，晶体管依次导通和断开，使电机转动。

优点•较高的力矩输出•较高的速度•较高的效率缺点•复杂的电路结构•成本较高适用场景•高速应用•高力矩要求的应用•对效率要求较高的应用高级驱动方案除了单相和双相驱动方案，还有一些高级的步进电机驱动方案，用于满足更复杂的应用需求。

这些方案通常包括使用更多的相位和更复杂的电路。

例如，四相驱动方案通过使用八个晶体管和四个相位来控制电机。

这种方案提供了更高的细分能力和更平滑的运动。

另一种高级的驱动方案是微步进驱动，通过改变步进脉冲的频率和幅度来实现更精细的控制。

微步进驱动可以提供更高的精度和平滑的运动。

这些高级驱动方案在某些特定的应用中非常有用，但也更加复杂和昂贵。

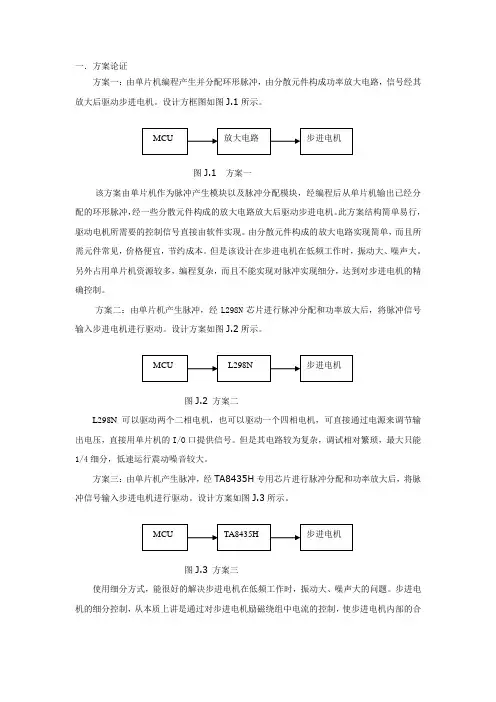

图J.3TA8435H细分原理
3.硬件电路设计
硬件电路如图J.4所示。图中引脚M1和M2决定电机的转动方式：M1＝0、M2＝0，电机按整步方式运转；M1＝1、M2＝0，电机按半步方式运转；M1＝0、M2＝1，电机按1/4细分方式运转；M1＝1、M2＝1，电机按1/8步细分方式运转，CW/CWW控制电机转动方向，CK1、CK2时钟输入的最大频率不能超过5KHz，控制时钟的频率，即可控制电机转动速率。REFIN为高电平时，NFA和NFB的输出电压为0.8V，REFIN为低电平时，NFA和NFB输出电压为0.5V，这2个引脚控制步进电机输入电流，电流大小与NF端外接电阻关系式为：I0＝Vref/Rnf。图中，设REFIN＝1，选用步进电机额定电流为0.4A，则R1，R2选用1.6欧姆、2W的大功率电阻，EA芯片片选信号低电平有效，RESET复位信号，高电平有效，D4－D6快恢二极管用来泄放绕组电流。
在图J.3中，第一个CK时钟周期时，解码器打开桥式驱动电路，电流从VMA流经电机的线圈后经RNFA后与地构成回路，由于线圈电感的作用，电流是逐渐增大的，所以RNFB上的电压也随之上升。当RNFB上的电压大于比较器正端的电压时，比较器使桥式驱动电路关闭，电机线圈上的电流开始衰减，RNFB上的电压也相应减小；当电压值小于比较器正向电压时，桥式驱动电路又重新导通，如此循环，电流不断的上升和下降形成锯齿波，其波形如图3中IA波形的第1段。另外由于斩波器频率很高，一般在几十kHz，其频率大小与所选用电容有关。在OSC作用下．电流锯齿波纹是非常小的，可以近似认为输出电流是直流。在第2
图J.4TA8435H驱动电路
图J.5TA8435H驱动电路
图J.6TA8435H驱动电路顶层PCB图
图J.7TA8435H驱动电路顶层丝印图

步进电机不转的原因和解决方法
步进电机是一种精密控制的执行元件，广泛应用于各种领域。

然而，在实际应用中，有时步进电机可能会出现不转的情况，这会导致设备无法正常工作。

接下来我们来探讨步进电机不转的原因和解决方法。

一、原因分析
1. 供电问题
步进电机需要稳定的电源供应以确保正常工作，如果电源电压不稳定或者过低，就会导致步进电机无法正常旋转。

2. 驱动电路故障
步进电机的驱动电路如果出现故障，比如驱动板损坏、接线错误等，也会导致步进电机不转。

3. 步距设置错误
步距角是步进电机旋转一次的角度，若步距设置错误，就会导致步进电机不能按照预设的步距角度旋转。

4. 机械问题
如果步进电机机械部分出现故障，比如轴承损坏、传动装置问题等，也会导致步进电机不转。

二、解决方法
1. 供电问题解决
首先要确保步进电机的电源供应稳定，可以通过使用稳压电源或者检修电源线路来解决供电问题。

2. 驱动电路故障处理
检查驱动电路是否损坏或者接线是否正确，确保驱动电路正常工作，必要时更换驱动板或修复接线问题。

3. 步距设置校正
检查步距设置是否正确，可以通过调节步距设置来校正步进电机的旋转角度，确保步距设置与实际需求一致。

4. 机械问题处理
如果步进电机出现机械问题，需要进行机械维修，修复或更换损坏的机械部件，确保步进电机的机械结构正常运转。

综上所述，步进电机不转的原因多种多样，需要系统性地排查故障并采取相应的解决方法。

通过仔细检查供电、驱动电路、步距设置和机械部件，可以有效解决步进电机不转的问题，保证设备正常运行。

基于TLP521的直流电机、步进电机驱动板方案标签：TLP521 L298N 步进电机类别：步进电机方案描述步进电机是机电控制中一种常用的执行机构，它的用途是将电脉冲转化为角位移，通俗地说：当步进驱动器接收到一个脉冲信号，步进电机就设定的方向转动一个固定的角度（即步距角）。

通过控制输出脉冲个数即可以控制角位移量，从而达到准确定位的目的；同时通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的；还可以改变接通脉冲的顺序来改变步进电机的转向。

方案内容以A T89S52单片机为核心器件，组成步进电机驱动模块，采用光电隔离技术，减小干扰，可以显示步进电机的转速。

●方案如下（1）模块采用独立的双电源供电。

一组为12V电源，为步进电机供电，另一组为5V电路，为单片机及外围电路供电；（2）信号部分与步进电机驱动部分采用光电耦合芯片TLP521-4进行光电隔离，防止步进电机对信号部分的干扰；（3）步进电机的脉冲由单片机的P2口提供，通过MOS-FET对信号放大，驱动步进电机；（4）为防止步进电机启动或者停止时产生的感应电流对电路造成破坏，采用二极管续流；（5）四个按键通过P00、P01、P02、P03相与后与外部中断0相连.●接线图如下35BY48S03型步机电机参数：型号：35BY48S03步距角：7.5相数：4电压：12有了这些参数，不难设计出控制电路，因其工作电压为12V，最大电流为0.26A，因此用四个MOS管作为驱动，通过P1.4~P1.7来控制各线圈的接通与切断，电路如图4.2所示。

开机时，依次将P1.4~P1.7切换为高电平即可驱动步进电机运行，注意在切换之前将前一个输出引脚变为高电平。

如果要改变电机的转动速度只要改变两次接通之间的时间，而要改变电机的转动方向，只要改变各线圈接通的顺序。

硬件设计框图光电耦合芯片TLP521-4的功能介绍为提高单片机及其外围电路的抗干扰能力，避免步进电机对单片机信号端造成影响，本模块采用了TLP521-4芯片进行光电隔离。

步进电机驱动模块1、概述步进电机驱动模块是用来精确驱动双极步进电机的。

当有脉冲输入，步进电动机一步一步地转动，每给它一个脉冲信号，它就转过一定的角度。

它可以用在3D打印、数控、Makeblock 音乐机器人以及精确动作控制等方面。

本模块贴有红色色标，我们需要使用RJ25连接线连接到主控板上带有红色标识的接口。

2、技术规格`●最大驱动电压：12V DC●最大电流：1.35A3、功能特性●兼容4线双极步进电机；●只需要两个端口就可以控制步进和方向；●可调电位器可以调节最大电流输出，改变步进电机扭矩；●具有板上拨码开关支持全, 半, 1/4, 1/8, 1/16步进模式；●具有接地短路保护和加载短路保护；●具有反接保护，电源反接不会损坏IC；●模块的白色区域是与金属梁接触的参考区域；●支持Arduino IDE编程, 并且提供运行库来简化编程；●支持mBlock图形化编程，适合全年龄用户；●使用RJ25接口连线方便；●模块化安装，兼容乐高系列；●配有接头支持绝大多数Arduino系列主控板。

4、引脚定义步进电机驱动模块有7个针脚的接头,每个针脚的功能如下表表 1 7-Pin 接口功能5、接线方式●RJ25连接由于步进电机驱动模块接口是红色色标，属于电机驱动。

当使用RJ25接口时，需要连接到主控板上带有红色色标的接口。

以Makeblock Orion为例，可以连接到1,2号接口，如图图 1 步进电机驱动模块与 Makeblock Orion连接注：驱动板长时间工作，芯片会发热，使用的时候请注意。

有需要的话可以在上面加个散热片，帮助芯片散热●杜邦线连接当使用杜邦线连接到Arduino Uno主板时，EN接低电平,RST和SLP接高电平，STP和DIR 引脚需要连接到 ANALOG（模拟）口（也可以只连接STP、DIR管脚），如下图所示：图 2 步进电机驱动模块与 Arduino UNO 连接图注：接杜邦线时，模块上需要焊接排针。

步进电机系统开发方案
步进电机是一种通过控制电流大小和方向来驱动转子旋转的电机，它具有定位精度高、控制简单、响应迅速等优点，因此在许多自动化控制系统中得到了广泛应用。

步进电机的系统开发方案主要包括硬件设计和软件编程两个方面。

首先是硬件设计方面，主要需要设计电机驱动电路、控制器和电源等。

1. 电机驱动电路：根据步进电机的特性，采用适当的驱动方式，如全步进驱动、半步进驱动或微步进驱动。

电机驱动电路可以选择使用集成驱动芯片，也可以使用离散元件组成的驱动电路。

2. 控制器：设计一个控制器来控制步进电机的运动，通常采用单片机作为控制器，通过读取传感器的反馈信号确定电机的位置，并根据预定的控制算法来驱动电机旋转。

3. 电源：选择合适的电源供应步进电机系统，电源的稳定性和功率大小需要满足电机系统的需求。

其次是软件编程方面，主要包括控制算法的设计和编程实现。

1. 控制算法设计：根据步进电机的运动特性和系统需求，设计合适的控制算法，确定电机应该如何旋转以达到预定位置。

2. 程序编写：使用编程语言编写程序，在控制器上实现控制算法。

程序需要读取传感器数据、控制驱动电路以及与外部设备进行通信。

最后是整体系统测试和调试。

进行系统集成后，需要进行综合测试，验证硬件和软件的功能正常，并且达到了预期的性能要求。

如果发现问题，需要进行调试和优化，直到系统能够稳定
可靠地运行。

在步进电机系统的开发过程中，需要充分考虑各个组件之间的配合和协作，选用合适的硬件和软件设计方案，并进行系统测试和调试，才能确保最终的步进电机系统性能优良、稳定可靠。

两路步进电机驱动扩展板简介这是一款为Arduino量身定做的4线2相步进电机驱动，使用的是非常流利的easydriver方案，对于Arduino来说有很多详细的教材和范例代码，只要通过简单的IO口和PWM控制即可控制步进电机。

双步进电机驱动扩展板可通过Arduino同时驱动2个步进电机。

它可以使用4.75V~30V的电源工作。

Arduino可为数控铣床提供高精度控制。

它使用的步进电机驱动芯片与EasyDriver相同，所以你可以把它当作2个EasyDriver模块使用在板子上。

所有引脚引出为3PIN电子积木/传感器积木接口。

板子电路布局：1. 提供2路的步进电机驱动，方便一些两轴的CNC项目。

2. 操作电平还是兼容3.3v 和5V，通过拨通选择开关选择，方便兼容leaf maple，Chipkit等其他主控板3. 提供了多个电子积木接口，方便快速的接入各类电子积木模块，添加按钮，LED显示或者继电器开关的功能。

（不知道什么是ITEAD 的电子积木？你OUT了！让外接一个电路跟拼积木一样简单，只要一根线，一个电子积木模块，Plug and Play！ITEAD提供了多达29种各类电子积木，包括从LED，继电器，按钮到各类传感器，很方便的将你需要的各类功能添加到这个Arduino上）4. 驱动模式设置- 可通过跳线帽来设置驱动模式，具体参考datasheet部分5. 接线部分提供了接线端子和插针2种类型，方便在在不同情况下使用6. 驱动电流可以通过选择电位器调节，两路分开调节。

下面是驱动步进电机实验，根据实物图连接好电路，然后下载程序参考程序代码：int dirPin1 = 3;int stepperPin1 = 2;int dirPin2 = 7;int stepperPin2 = 6;void setup() {pinMode(dirPin1, OUTPUT); pinMode(stepperPin1, OUTPUT); pinMode(dirPin2, OUTPUT); pinMode(stepperPin2, OUTPUT); }void step(boolean dir,int steps){ digitalWrite(dirPin1,dir); digitalWrite(dirPin2,dir);delay(50);for(int i=0;i<steps;i++){digitalWrite(stepperPin1, HIGH);digitalWrite(stepperPin2, HIGH);delayMicroseconds(100);digitalWrite(stepperPin1, LOW);digitalWrite(stepperPin2, LOW);delayMicroseconds(100);}}void loop(){step(true,1600*5);delay(500);step(false,1600*5);delay(500);}。

LV8729 24 28 39 42 步进电机驱动器说明书1.8A 电流以下混合式两相步进电机，具有很高的性价比。

本步进电机驱动器具有以下特点：1. 支持整步，2、4、8、16、32、64、128、共8种细分模式。

上面的设置中，L 代表拨码开关拨到ON 的位置，H 代表拨码开关拨到OFF 的位置.(备注：在1细分设置下，速度与力度是最高的，1/128设置是转速最低最平稳的)2. 最大输出电流为1.8A,可以适配1.8A 以内的各种2相小型步进电机，电流0.3-1.8A 无级可调，任意设置。

电位器是无级的，电流刻度标记是供参考用的。

如果你的电机是0.5A 的调到0.4A 与0.6A 刻度的中间即可。

3. 输入工作电压为DC7-30V.配有电源指示灯。

4. 输入电路有防电源接反设计，更安全。

5. 有自动半流开/关功能，工作方式更多样。

为开关M4设置。

6. 板上的跳针为暂波频率设置，插上为50KHZ,拨在一边是100KHZ.可以匹配不同电的工况时的噪声。

行业标准的输入输出接口，兼容性强，支持共阳共5V接线。

7.配有大型散热器，与安装固定柱，螺丝，使用更方便。

注意事项：1.驱动器匹配的电源容量最少都要有2A以上。

否则工作不稳定。

2.电机线不得AB相线交叉接，否则烧驱动器。

3.配PLC使用时，要加串2K左右限流电阻，否则烧驱动器。

附录：步进电机驱动使用注意事项1.关于电机驱动器电源的选用：每个驱动器的工作电源必须大于驱动器的最大驱动电流安数以上的容量。

平时工作作电流一般不是很大。

但电机在换向与启动时，一般电流会提升3-4倍左右或以上，视电机负载而定。

在选用电源时，要选用大容量的，浪涌冲击能力好的电源。

尽量选用开关电源供电。

在要求稳定性高的场合，不建议使用没有稳压功能的工频变压器整流滤波后的电源供电，因为这样会给步进电机的正常工作带来很多不稳定因素。

】如果电源容量不够力，电机的具体表现主要是失步（丢步）、没力等。

TB6560 3A步进电机驱动板说明功能简介：1）工作电压直流10V-35V。

建议使用开关电源DC24V供电。

2）采用6N137高速光藕，保证高速不失步。

3）采用东芝TB6560AHQ全新原装芯片，内有低压关断、过热停车及过流保护电路，保证最优性能。

4）额定最大输出为：±3A，峰值3.5A。

5) 适合42，57步进3A以内的两相/四相/四线/六线步进电机，不适合超过3A的步进电机。

6）自动半流功能。

7）细分：整步，半步，1/8步，1/16步，最大16细分。

在同类产品中的特色：1、电流级逐可调，满足你的多种应用需求。

2、自动半流可调。

3、采用6N137高速光藕，保证高速不失步。

4、电流采样电阻采用高精度、大功率电阻，保证电机稳定运行。

5、板印设置说明，不用说明书亦可操作。

6、采用厚密齿散热器，散热良好。

7、整机提供三年质量保证。

产品使用说明：一、产品简介1.概述TB6560步进电机驱动器是由我公司自主研发的一款具有高稳定性、可靠性和抗干扰性的经济型步进电机驱动器，适用于各种工业控制环境。

该驱动器主要用于驱动35、39、42、57 型4、6、8线两相混合式步进电机。

其细分数有4 种，最大16细分；其驱动电流范围为0.3A－3A，输出电流共有14 档，电流的分辨率约为0.2A；具有自动半流，低压关断、过流保护和过热停车功能。

2.应用领域适合各种中大型自动化设备，例如：雕刻机、切割机、包装机械、电子加工设备、自动装配设备等。

3.整机介绍整机介绍主要对驱动器的设置、接口、指示灯及安装尺寸等相关说明。

具体说明见下表：驱动器操作说明运行电流设置由 SW1－SW3、S1 四个拨码开关来设定驱动器输出电流，其输出电流共有14 档。

具体输出电流的设置，请看电路板面版图说明。

停止电流设置用户可通过S2 来设置驱动器的自动半流功能。

“1”表示停止电流设为运行电流的20%，“0”表示停止电流设为运行电流的50%。
