一、 特点：此产品为28BYJ系列步进电机，小体积、高转速、底振动。
具 有结构紧凑、力矩大、输入功率小、噪音小、 使用方便等特点。
二、 用途：产品广泛用于空调器、电动器械、冷暖通阀门、热水器自动调温系统、自动化仪器、舞台灯光、安防视频监控、及单片机学习开发等领域。
三、 极限参数：表1参数 最小值 最大值 单位 工作温度 1 +60 ℃ 储存温度 -20 +75 ℃四、 技术参数：表2参数 值 参数 值电压VDC 5 空载牵入频率Hz≥500直流电阻25°C Ω±7% 32空载牵出频率Hz≥600步距角 5.625°/64 绝缘耐压V 1S600减速比 1/64 温升 K ≤５５ 牵入转矩（100Hz时）gf.cm250 噪音 dB ≤４０ 自定位转矩gf.cm300 驱动方式 四相八拍连接线长：230mm，采用UL 26AWG 1061的电源线五、 外形尺寸：(单位:mm)六：接线示意图接线指示图红5黄3粉红2蓝1橙4七：分配方式八：铭牌13245连线 序号--蓝-黄粉红橙--红导线 颜色231+++-------64+5++分配顺序78++XXXXXXXXX 060000015表示此产品为2006年生产，编号为0000015的产品。
）印刷批号，从0000001开始逐张递增以当年的年份为编码，如2006年，用06表示XX XXXXXXXSTEP MOTOR28BYJ-485V DC。
步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。
您能够通过操纵脉冲个来操纵角位移量，从而达到准确信位的目的；同时您能够通过操纵脉冲频率来操纵电机转动的速度和加速度，从而达到调速的目的。
步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。
当对步进电机施加一系列持续不断的操纵脉冲时，它能够持续不断地转动。
每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过必然的角度（一个步距角）。
当通电状态的改变完成一个循环时，转子转过一个齿距。
四相步进电性能够在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A。
），双（双相绕组通电）四拍（AB-BC-CD-DA-AB-。
），八拍（A-AB-B-BC-C-CD-D-DA-A。
）红线接电源5V，橙色电线接口，黄色电线接口，粉色电线接口，蓝色接口。
由于单片机接口信号不够大需要通过ULN2003放大再连接到相应的电机接口，如下：橙黄粉蓝十六制（P1口）1 0 0 0 0x081 1 0 0 0x0c0 1 0 0 0x040 1 1 0 0x060 0 1 0 0x020 0 1 1 0x030 0 0 1 0x011 0 0 1 0x09顺序恰好相反因此能够概念旋转相序uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09};0c0c0c么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。
您能够通过操纵脉冲个来操纵角位移量，从而达到准确信位的目的；同时您能够通过操纵脉冲频率来操纵电机转动的速度和加速度，从而达到调速的目的。
2.步进电机分哪几种?步进电机分三种：永磁式（PM），反映式（VR）和混合式（HB）永磁式步进一般为两相，转矩和体积较小，步进角一般为度或15度；反应式步进一般为三相，可实现大转矩输出，步进角一般为度，但噪声和振动都很大。
步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。
可以通过控制脉冲个来控制角位移量，从而达到准确定位的目的；同时也可以通过控制脉冲频率，来控制电机转动的速度和加速度，从而达到调速的目的。
减速步进电机28BYJ-48的原理如下图：中间部分是转子，由一个永磁体组成，边上的是定子绕组。
当定子的一个绕组通电时，将产生一个方向的电磁场，如果这个磁场的方向和转子磁场方向不在同一条直线上，那么定子和转子的磁场将产生一个扭力将定子扭转。
依次改变绕组的磁场，就可以使步进电机正转或反转(比如通电次序为A->B->C->D正转，反之则反转)。
而改变磁场切换的时间间隔，就可以控制步进电机的速度了，这就是步进电机的驱动原理。
由于步进电机的驱动电流较大，单片机不能直接驱动，一般都是使用ULN2003达林顿阵列驱动，当然，使用下拉电阻或三极管也是可以驱动的，只不过效果不是那么好，产生的扭力比较小。
参考：减速步进电机28BYJ-48最简单的驱动方法28BYJ-48的内部结构请见这里下面是一个步进电机的演示程序：#include <reg52.h>sbit key=P2^0; //按键控制步进电机的方向unsigned char speed=5; //步进电机的转速//八拍方式驱动，顺序为A AB B BC C CD D DAunsigned char codeclockWise[]={0x01,0x03,0x02,0x06,0x04,0x0c,0x08,0x0d};void delay(unsigned char z){unsigned char x,y;for(x=0;x<z;x++)for(y=0;y<110;y++);}void main(){unsigned char i;while(1){for(i=0;i<8;i++){if(key) //按键未按下，正转{P0=clockWise[i];delay(speed);}else //按键按下，反转{P0=clockWise[8-i];delay(speed);}}}}。
一、特点：
此产品为28BYJ系列步进电机，小体积、高转速、底振动。
具有结构紧凑、力矩大、输入功率小、噪音小、使用方便等特点。
二、用途：
产品广泛用于空调器、电动器械、冷暖通阀门、热水器自动调温系统、自动化仪器、舞台灯光、安防视频监控、及单片机学习开发等领域。
三、极限参数：
表1
四、技术参数：
表2

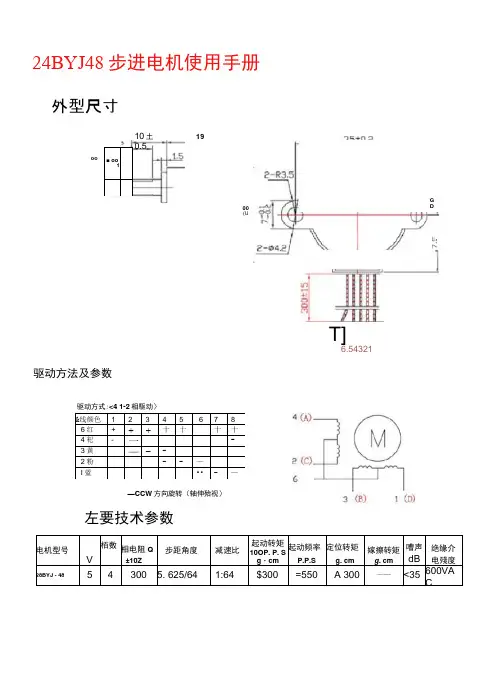

五、 外形尺寸：(单位:mm)
六：接线示意图
接线指示图红5
黄3粉红2
蓝1
橙4
七：分配方式
八：铭牌
1
3245连线 序号--蓝
-
黄粉红橙--红导线 颜色231+++-------64+5++分配顺序
78+
+XXXXXXXXX 060000015表示此产品为2006年生产，编号为0000015
的产品。
）
印刷批号，从0000001开始逐张递增
以当年的年份为编码，如2006年，用06表示XX XXXXXXX
STEP MOTOR
28BYJ-48
5V DC。
红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。
uchar bb;while(aa--){for(bb=0;bb<115;bb++) //1ms基准延时程序{;}}}void delay500us(void){int j;for(j=0;j<57;j++){;}}void beep(void){uchar t;for(t=0;t<100;t++){delay500us();FMQ=!FMQ; //产生脉冲}FMQ=1; //关闭蜂鸣器}void motor_ccw(void){uchar i,j;for(j=0;j<8;j++) //电机旋转一周，不是外面所看到的一周，是里面的传动轮转了一周{if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CCW[i];delaynms(10); //调节转速}}void motor_cw(void){uchar i,j;for(j=0;j<8;j++){if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CW[i];delaynms(2); //调节转速}}}void main(void){uchar r;uchar N=64; //因为步进电机是减速步进电机，减速比的1/64 ，//所以N=64时，步进电机主轴转一圈while(1){if(K1==0){beep();for(r=0;r<N;r++){motor_ccw(); //电机逆转if(K3==0){beep();break;}}}else if(K2==0)beep();for(r=0;r<N;r++){motor_cw(); //电机反转if(K3==0){beep();break;}}}elseP1=0xf0; //电机停止}}附：步进电机小知识（转）1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。

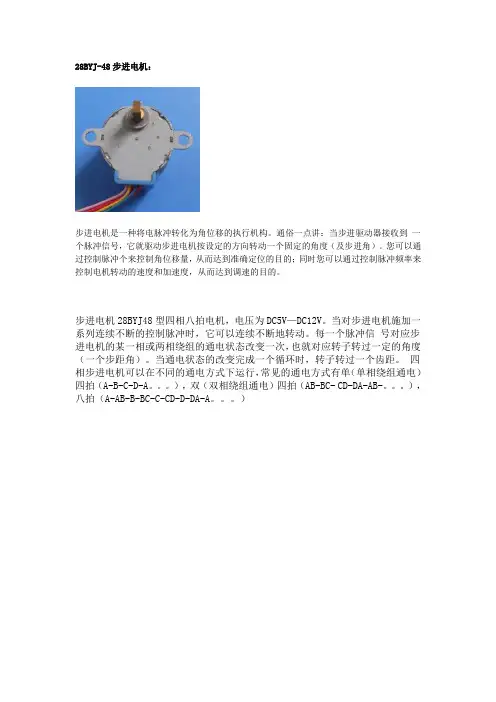

28BYJ-48步进电机：步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。
您可以通过控制脉冲个来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。
当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。
每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。
当通电状态的改变完成一个循环时，转子转过一个齿距。
四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A。
），双（双相绕组通电）四拍（AB-BC- CD-DA-AB-。
），八拍（A-AB-B-BC-C-CD-D-DA-A。
）红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。
由于单片机接口信号不够大需要通过ULN2003放大再连接到相应的电机接口，如下：橙黄粉蓝十六制（P1口）1 0 0 0 0x081 1 0 0 0x0c0 1 0 0 0x040 1 1 0 0x060 0 1 0 0x020 0 1 1 0x030 0 0 1 0x011 0 0 1 0x09顺序刚好相反所以可以定义旋转相序uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表C语言代码：#include<AT89X52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表sbit K1=P3^2; //反转按键sbit K2=P3^3; //正转按键sbit K3=P3^4; //停止按键sbit FMQ=P3^6; // 蜂鸣器void delaynms(uint aa){uchar bb;while(aa--){for(bb=0;bb<115;bb++) //1ms基准延时程序{;}}}void delay500us(void){int j;for(j=0;j<57;j++){;}}void beep(void){uchar t;for(t=0;t<100;t++){delay500us();FMQ=!FMQ; //产生脉冲}FMQ=1; //关闭蜂鸣器}void motor_ccw(void)uchar i,j;for(j=0;j<8;j++) //电机旋转一周，不是外面所看到的一周，是里面的传动轮转了一周{if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CCW[i];delaynms(10); //调节转速}}}void motor_cw(void){uchar i,j;for(j=0;j<8;j++){if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CW[i];delaynms(2); //调节转速}}}void main(void){uchar r;uchar N=64; //因为步进电机是减速步进电机，减速比的1/64 ，//所以N=64时，步进电机主轴转一圈while(1)if(K1==0){beep();for(r=0;r<N;r++){motor_ccw(); //电机逆转if(K3==0){beep();break;}}}else if(K2==0){beep();for(r=0;r<N;r++) {motor_cw(); //电机反转if(K3==0){beep();break;}}}elseP1=0xf0; //电机停止}}附：步进电机小知识（转）1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。
规格书SUBMISSION OF SPECIFICATION产品名称（PRODUCT NAME ）：步进电机产品型号（PRODUCT MODEL ）：28BYJ48客户部品号（CUSTOMER PART NUMBER ）：28BYJ48编U .确认记载项目：AFFIRM THE FOLLOWING ITEMS 1、电性能及参数：1、ETECTRIC PERFORMANCE AND PROPERTIES2、机械性能：2、MECHANICAL PERFORMANCE AND PROPERTIES3、环境性能：3、ENVIRONMENTAL PERFORMANCE AND PROPERTIES4、使用寿命试验：4、ENDURANCE TEST5、摩擦耐久试验：5、FRICTION MECHANISM ENDURANCE TEST编制校对审核DRAWN CHECKED APPROVED 产品供货单位（SUPPLIER ）：产品用户单位（CUSTMER ）：用户确认（ACKNOWLEDGEMENT ）：于年月日确认此规格书ACKNOWLEDGEMENT DATE ：/MONTH /DAY /YEAR确认人（ACKNOWLEDGED ）：盖章（SEALED ）：规格书（Specification）编制日期（ISSUE DATE）:2011.03.22型号（MODEL）28BYJ48图号（DWG.No.）28BYJ48(1)(2)电性能及参数（ELECTRICAL PERFORMANCE AND PROPERTIES）1-1相数4相Number of phase4phase1-2驱动方式1-2相励磁单极驱动Drive mode1-2phase excitation unipolar drive1-3步距角 5.6250/64（输出轴），减速比1/64Step angle(output shaft) 5.6250/64（output shaft）,gear reduction ration1/64 1-4电压5VDC(电机端子)Voltage5VDC(motor energized voltage)1-5线圈电阻50Ω±7%/相25℃Resistance per phase50Ω±7%/phase at25℃1-6最大空载牵出频率>900ppsMax response frequency>900pps1-7最大空载牵入频率>500ppsMax starting frequency>500pps1-8牵入转距>300gf.cm/5VDC100ppsPull in torque>300gf.cm/5VDC100pps1-9绝缘电阻（Insulation resistance）在引接线和外壳之间施加500VDC，测得绝缘电阻大于10MΩ。
减速步进电机28BYJ-48的原理如下图：中间部分是转子，由一个永磁体组成，边上的是定子绕组。
当定子的一个绕组通电时，将产生一个方向的电磁场，如果这个磁场的方向和转子磁场方向不在同一条直线上，那么定子和转子的磁场将产生一个扭力将定子扭转。
依次改变绕组的磁场，就可以使步进电机正转或反转(比如通电次序为A->B->C->D正转，反之则反转)。
而改变磁场切换的时间间隔，就可以控制步进电机的速度了，这就是步进电机的驱动原理。
由于步进电机的驱动电流较大，单片机不能直接驱动，一般都是使用ULN2003达林顿阵列驱动，当然，使用下拉电阻或三极管也是可以驱动的，只不过效果不是那么好，产生的扭力比较小。
参考：减速步进电机28BYJ-48最简单的驱动方法28BYJ-48的内部结构请见这里下面是一个步进电机的演示程序：#include <reg52.h>sbit key=P2^0; //按键控制步进电机的方向unsigned char speed=5; //步进电机的转速//八拍方式驱动，顺序为A AB B BC C CD D DAunsigned char codeclockWise[]={0x01,0x03,0x02,0x06,0x04,0x0c,0x08,0x0d};void delay(unsigned char z){unsigned char x,y;for(x=0;x<z;x++)for(y=0;y<110;y++);}void main(){unsigned char i;while(1){for(i=0;i<8;i++){if(key) //按键未按下，正转{P0=clockWise[i];delay(speed);}else //按键按下，反转{P0=clockWise[8-i];delay(speed);}}}}Proteus仿真图及Keil源文件下载：/filebox/down/fc/79bf41133cc59eaf2ca9531a5382557 b/835705302/blog/item/7d9eb519397d7e1d34fa4148.html。
步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。
您可以通过控制脉冲个来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
步进电机28BYJ48型四相八拍电机，电压为DC5V—DC12V。
当对步进电机施加一系列连续不断的控制脉冲时，它可以连续不断地转动。
每一个脉冲信号对应步进电机的某一相或两相绕组的通电状态改变一次，也就对应转子转过一定的角度（一个步距角）。
当通电状态的改变完成一个循环时，转子转过一个齿距。
四相步进电机可以在不同的通电方式下运行，常见的通电方式有单（单相绕组通电）四拍（A-B-C-D-A。
），双（双相绕组通电）四拍（AB-BC-CD-DA-AB-。
），八拍（A-AB-B-BC-C-CD-D-DA-A。
）红线接电源5V，橙色电线接P1.3口，黄色电线接P1.2口，粉色电线接P1.1口，蓝色接P1.0口。
由于单片机接口信号不够大需要通过ULN2003放大再连接到相应的电机接口，如下：橙黄粉蓝十六制（P1口）1 0 0 0 0x081 1 0 0 0x0c0 1 0 0 0x040 1 1 0 0x060 0 1 0 0x020 0 1 1 0x030 0 0 1 0x011 0 0 1 0x09顺序刚好相反所以可以定义旋转相序uchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表C语言代码：#include<AT89X52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar code CCW[8]={0x08,0x0c,0x04,0x06,0x02,0x03,0x01,0x09}; //逆时钟旋转相序表uchar code CW[8]={0x09,0x01,0x03,0x02,0x06,0x04,0x0c,0x08}; //正时钟旋转相序表sbit K1=P3^2; //反转按键sbit K2=P3^3; //正转按键sbit K3=P3^4; //停止按键sbit FMQ=P3^6; // 蜂鸣器void delaynms(uint aa){uchar bb;while(aa--){for(bb=0;bb<115;bb++) //1ms基准延时程序{;}}}void delay500us(void){int j;for(j=0;j<57;j++){;}}void beep(void){uchar t;for(t=0;t<100;t++){delay500us();FMQ=!FMQ; //产生脉冲}FMQ=1; //关闭蜂鸣器}void motor_ccw(void){uchar i,j;for(j=0;j<8;j++) //电机旋转一周，不是外面所看到的一周，是里面的传动轮转了一周{if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CCW[i];delaynms(10); //调节转速}}}void motor_cw(void){uchar i,j;for(j=0;j<8;j++){if(K3==0){break; //如果K3按下，退出此循环}for(i=0;i<8;i++) //旋转45度{P1=CW[i];delaynms(2); //调节转速}}}void main(void){uchar r;uchar N=64; //因为步进电机是减速步进电机，减速比的1/64 ，//所以N=64时，步进电机主轴转一圈while(1){if(K1==0){beep();for(r=0;r<N;r++){motor_ccw(); //电机逆转if(K3==0){beep();break;}}}else if(K2==0){beep();for(r=0;r<N;r++){motor_cw(); //电机反转if(K3==0){beep();break;}}}elseP1=0xf0; //电机停止}}附：步进电机小知识（转）1.什么是步进电机?步进电机是一种将电脉冲转化为角位移的执行机构。
