3MA22100（三相高压）细分步进驱动器使用手册Version1.0版权所有 不得翻印【使用前请仔细阅读本手册，以免损坏驱动器】宁波纳川自动化科技有限公司3MA22100步进电机驱动器使用说明 在使用本品前，请仔细阅读本使用说明书请妥善保管本说明书，以备日后参考本册外观图片仅供参考，请以实物为准安全注意事项请勿带电插拔连接线缆。
此产品非密封，请勿在内部混入镙丝、金属屑等导电性异物或可燃性异物，储存和使用时请注意防潮防湿。
驱动器为功率设备，尽量保持工作环境的散热通风。
在连上步进电机，调节好电流后使其连续工作半小时后观察步进电机是否在额定温度后方可进行后续使用，如果电机温度过高请联系制造商。
一、产品简介1.1 产品概述3MA22100是纳川科技最新推出的一款采用精密电流控制技术设计的高细分步进电机驱动器，适合驱动110-130型各种品牌的三相混合式步进电机。
由于采用了先进的抗噪声控制方法，能大幅度降低电机运转时的噪声和振动，使得步进电机运转时的噪声和平稳性趋近于伺服电机的水平。
和市场上的大多数其他细分驱动产品相比，步进电机和驱动器的发热量降幅达15-30%。
1.2 产品特点⏹高性能、低价格、超低噪声⏹电机和驱动器发热极低⏹供电电压AC110-250V⏹输出电流峰值可达8.3A（均值5.86A）⏹输入电信号TTL兼容（5V兼容）⏹静止时电流自动减半⏹可驱动三相混合式步进电机⏹高速光耦隔离信号输入，脉冲响应频率最高可达100KHz⏹抗高频干扰能力强⏹输出电流设定方便⏹有过压、欠压、过流、过热、相间短路保护功能1.2 应用领域适合各种大型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、拿放装置等。
在用户期望低成本、小噪声、高速度的设备中效果特佳。
二、电气、机械和环境指标2.1 电气指标说明 3MA22100最小值 典型值 最大值 单位 输出电流 3.3（均值2.34）- 10(均值7.11) A 输入电源电压 110 180 250（含纹波）VAC 逻辑输入电流 7 10 16 mA 步进脉冲频率 0 - 40 KHZ 绝缘电阻500MΩ2.2 使用环境及参数冷却方式自然冷却使用环境场合 尽量避免粉尘、油雾及腐蚀性气体环境温度0℃-+50℃ 最高工作温度70℃湿度 40-90% RH9 （不能结露和有水珠）震动 5.9m/S2 Max 保存温度 -20℃-125℃ 重量约1500克2.3 机械安装图 单位：毫米2.4 加强散热方式（1）驱动器的可靠工作温度通常在65℃以内，电机的工作温度在80℃以内；（2）安装驱动器时请采用竖着侧面安装，形成较强的空气对流，必要时机内靠近驱动器出安装风扇，强制散热，保证驱动器在可靠的工作温度范围内工作。

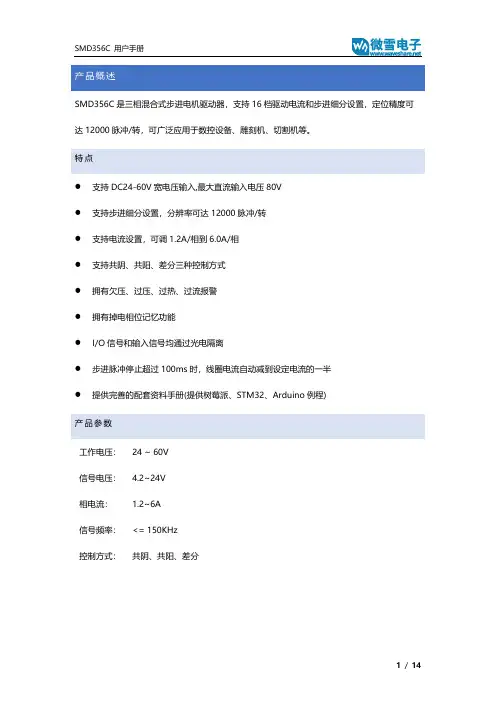

产品概述SMD356C是三相混合式步进电机驱动器，支持16档驱动电流和步进细分设置，定位精度可达12000脉冲/转，可广泛应用于数控设备、雕刻机、切割机等。
特点⚫支持DC24-60V宽电压输入,最大直流输入电压80V⚫支持步进细分设置，分辨率可达12000脉冲/转⚫支持电流设置，可调1.2A/相到6.0A/相⚫支持共阴、共阳、差分三种控制方式⚫拥有欠压、过压、过热、过流报警⚫拥有掉电相位记忆功能⚫I/O信号和输入信号均通过光电隔离⚫步进脉冲停止超过100ms时，线圈电流自动减到设定电流的一半⚫提供完善的配套资料手册(提供树莓派、STM32、Arduino例程)产品参数工作电压：24 ~ 60V信号电压： 4.2~24V相电流： 1.2~6A信号频率：<= 150KHz控制方式：共阴、共阳、差分目录产品概述 (1)特点 (1)产品参数 (1)硬件说明 (3)接线说明 (3)细步说明 (4)微步细分 (4)电流细分 (6)使用说明 (7)下载例程 (7)步进电机接线 (7)树莓派例程 (8)复制到程序到树莓派 (8)安装函数库 (9)硬件连接 (10)运行程序 (11)STM32程序 (12)Arduino (13)常见问题 (14)硬件说明可以看出产品有两组接线端子以及两种拨码开关，它们的作用如下。
接线说明其中：PU+/PU-：为脉冲信号控制，一个脉冲电机走一步，需要保证脉冲宽度>2.5us；DR+/DR-：为方向信号控制；MF+/MF-：为电机使能信号控制；有共阴，共阳，差分三种接线方式：共阴：PU-、DR-、MF-接地，PU+、DR+、MF+接控制管脚，高电平有效共阳：PU+、DR+、MF+接5~24V，PU-、DR-、MF-接控制管脚，低电平有效差分：可以使用共阴与共阳两种方式进行组合；【注意】建议使用共阴接法细步说明支持微步细分与电流细分微步细分D1\D2\D3\D4分别对应驱动器的四个设置微步拨码开关，拥有16档微步细分设定，默认为200脉冲一圈。

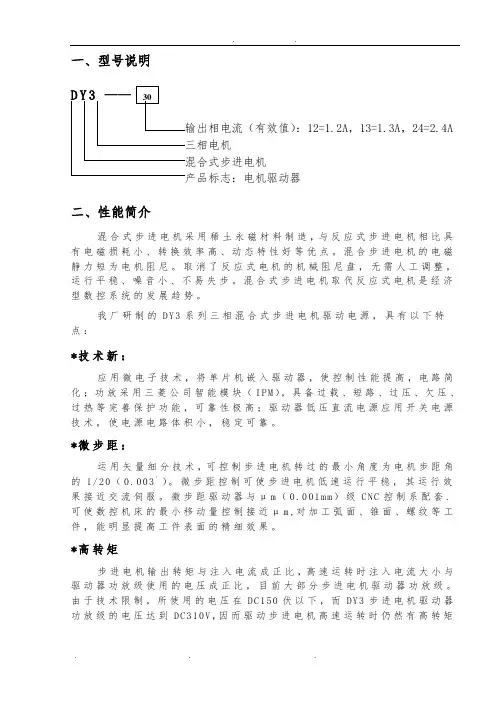

一、型号说明：12=1.2A，13=1.3A，24=2.4A二、性能简介混合式步进电机采用稀土永磁材料制造，与反应式步进电机相比具有电磁损耗小、转换效率高、动态特性好等优点。
混合步进电机的电磁静力短为电机阻尼。
取消了反应式电机的机械阻尼盘，无需人工调整，运行平稳、噪音小、不易失步。
混合式步进电机取代反应式电机是经济型数控系统的发展趋势。
我厂研制的DY3系列三相混合式步进电机驱动电源，具有以下特点：*技术新：应用微电子技术，将单片机嵌入驱动器，使控制性能提高，电路简化；功放采用三菱公司智能模块（I PM），具备过载、短路、过压、欠压、过热等完善保护功能，可靠性极高；驱动器低压直流电源应用开关电源技术，使电源电路体积小，稳定可靠。
*微步距：运用矢量细分技术，可控制步进电机转过的最小角度为电机步距角的1/20（0.003°）。
微步距控制可使步进电机低速运行平稳，其运行效果接近交流伺服。
微步距驱动器与μm（0.001mm）级CN C控制系配套.可使数控机床的最小移动量控制接近μm,对加工弧面、锥面、螺纹等工件，能明显提高工件表面的精细效果。
*高转矩步进电机输出转矩与注入电流成正比，高速运转时注入电流大小与驱动器功放级使用的电压成正比，目前大部分步进电机驱动器功放级。
由于技术限制，所使用的电压在DC150伏以下，而DY3步进电机驱动器功放级的电压达到DC310V，因而驱动步进电机高速运转时仍然有高转矩输出。
*高可靠性控制部分集成度高、功放级采用三菱公司的智能模块，整机结构紧凑、电路简练、接插件少、机外风冷散热设计可减少粉尘侵入机，设有超温、过压、欠压、保护、报警信号输出。
三、技术参数四、工作原理当电机三相绕组通入正弦波电流（三相电流相位差为120°）时，该电流在电机的气隙中产生一个空间幅值恒定的旋转磁势，该空间磁势的大小和方向与各相的电流的顺序和大小有关，并且要求驱动系统在电机绕组中的电流为双向的分级变化的阶梯波（当分级数无限增加时，电流波将形成正弦波），各相电流之间的相位差为120°。
控制器用户使用手册Version 4目录第一章简介....................................................... 1-1 1.1预期用途 ....................................................................................................................... 1-1 1.2版本信息 ....................................................................................................................... 1-1 1.3保修详情 ....................................................................................................................... 1-1 1.4退货信息 ....................................................................................................................... 1-1 1.5模具主产品或系统的移动或转售 ..................................................................... 1-1 1.6版权 ................................................................................................................................. 1-2 1.7计量单位和换算系数 .............................................................................................. 1-2 第二章全球支持 .................................................. 2-1 2.1生产基地及各办公室 .............................................................................................. 2-1 2.2国际代理机构 ............................................................................................................. 2-2 第三章安全....................................................... 3-1 3.1简介 ................................................................................................................................. 3-1 3.2安全隐患 ....................................................................................................................... 3-2 3.3操作危险 ....................................................................................................................... 3-5 3.4一般安全标识 ............................................................................................................. 3-7 3.5缆线检查 ....................................................................................................................... 3-8 3.6锁定安全 ....................................................................................................................... 3-9 3.7电气锁定 ..................................................................................................................... 3-10 3.8处理 ............................................................................................................................... 3-123.9E-Drive安全隐患 ................................................................................................... 3-133.10接地连接 ..................................................................................................................... 3-14 第四章概览....................................................... 4-14.1系统概览 ....................................................................................................................... 4-1 4.2触摸屏按钮 .................................................................................................................. 4-1 4.3配置 ................................................................................................................................. 4-1 4.4E-Drive驱动器型号 ................................................................................................ 4-1 4.5控制器正面 .................................................................................................................. 4-2 4.6控制器连接 .................................................................................................................. 4-3 4.7主界面 ............................................................................................................................ 4-4第五章设置....................................................... 5-1第六章操作....................................................... 6-16.1接通控制器电源 ........................................................................................................ 6-1 6.2登录 ................................................................................................................................. 6-1 6.3创建一个新项目 ........................................................................................................ 6-3 6.4设置系统限制 ............................................................................................................. 6-5 6.5启用伺服电机 ........................................................................................................... 6-10 6.6系统归位 ..................................................................................................................... 6-11 6.7查看驱动信息 ........................................................................................................... 6-17 6.8触发器 .......................................................................................................................... 6-18第七章用户访问和密码............................................ 7-1第八章故障排查 .................................................. 8-18.1报警信息 ....................................................................................................................... 8-2第一章 简介本手册的目的是帮助用户集成、操作和维护E-Drive 控制器。

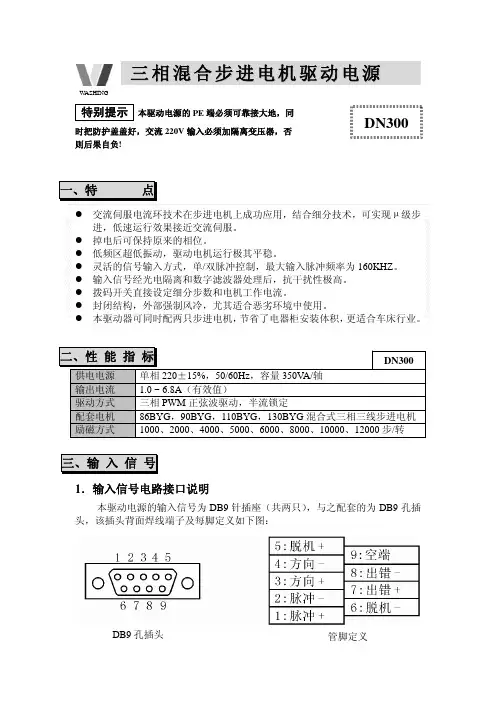

三相混合式步进电机驱动器使用说明书１.特点★AC80～220V交流供电，能适应恶劣的电网环境★双极恒相流细分驱动★最大输出驱动电流6A/相（有效值，峰值达8A）★最大30000步/转的十六种细分模式可★过压、过流保护★输入信号光电隔离★可适应共阳、共阴、单/双脉冲多种模式★脱机保持功能★提供节能的自动半电流锁定功能2.性能指标供电电源80V～220VAC，容量0.8KVA输出电流有效值6A/相（峰值可达8A）（输出电流可由面板拨码开关设定）驱动方式恒相流PWM控制励磁方式400步/转，500步/转，600步/转，750步/转，1000步/转1500步/转，2000步/转，2500步/转，3000步/转，3750步/转5000步/转，6000步/转，7500步/转，10000步/转，15000步/转30000步/转绝缘电阻在常温常压下＞500MΩ绝缘强度在常温常压下1KV，1分钟3.使用环境及参数冷却方式强制风冷使用环境场合尽量避免粉尘、油雾及腐蚀性气体温度0℃~+50℃湿度＜80%RH，无凝露，无结霜震动 5.9m/s2Max保存温度-20℃~+65℃外形尺寸187×116×81mm重量 1.3Kg4.功能及使用★电源电压驱动器内部的开关电源设计保证了其可以适应较宽的电压范围，推荐使用80～220VAC，提高电压对提高电机的高速力矩有效，但是同时会加大运行噪音。
由于电机电磁感应回导致电机外壳生出一定的电荷，为确保使用者安全，请务必使用线径2mm2以上的机壳保护线和驱动器的机壳接地端子与保护大地可靠连接，并采用隔离变压器为驱动器供电★输出电流选择本驱动器采用双极恒流方式，最大输出电流值为6A/相（有效值），通过驱动器侧板第7，8四位开关的不同组合可以方便的选择4种电流值，从2A到6A（详见电流选择表），（注意：这里所说的电流是指驱动器每相输出电流的有效值，使用串电流表的方式不能得到正确的读数。
前言本款产品适合驱动持续工作电流在10A以下、额定电压范围在12V～40V之间的任何一款三相直流无刷霍尔电机。
具有免维护、长寿命、低速下总能保持最大转矩等优势。
本产品广泛应用于针织设备、医疗设备、食品机械、电动工具、园林机械、智能家居等电气自动化控制领域。
本手册阐述了该驱动器的的功能、安装、调试、维护、运行等方面的内容。
使用产品前，请认真阅读本手册并熟知本产品的安全注意事项。
在使用本款产品时，若有疑问，请仔细查阅产品说明书或致电我公司售后服务部，我们将竭诚为您服务。
安全注意事项警示标志：危险：表示该操作错误可能危及人身安全！注意：表示该操作错误可能导致设备损坏！注意事项：安装：防止灰尘、腐蚀性气体、导电物体、液体及易燃物侵入，并保持良好的散热条件。
接线：请由专业人员仔细阅读完使用说明之后进行接线作业；接线必须在电源断开的状态下进行，防止电击。
通电前：接通电源前检查并保证接线的准确无误；请确认输入电源与驱动器的额定工作电压及极性是否一致；通电中：驱动器接通电源后，请勿直接接触输出端子，有的端子上有高电压，非常危险；请确保在驱动器指示灯熄灭后再对驱动器的接线端子进行插拔；请勿对驱动器随意进行耐高压与绝缘性能试验；请勿将电磁接触器、电磁开关接到输出回路。
目录前言 (1)安全注意事项 (2)目录 (3)一．概述 (5)1．型号说明 (5)2．功能参数 (5)3．功能特点 (6)二．端口说明 (7)1．接口定义 (7)2．接线示意图 (8)3．安装尺寸 (9)三．功能与使用 (10)1．出厂说明 (10)2．操作步骤说明 (10)2.1外置电位器调速 (11)2.2外部电压调速 (11)2.3外部PWM信号调速 (11)2.4CAN总线控制 (11)3．功能端子说明 (12)3.1F/R端子：正反转功能 (12)3.2EN端子：使能功能 (12)3.3BRK端子：刹车抱死功能 (12)3.4SV端子：外部调速端子 (13)3.5PG端子：电机转速信号输出 (13)3.6ALM端子：报警输出 (13)3.7PWR/ALM：指示灯 (14)一．概述本款驱动器适用于对直流无刷有霍尔电机进行转速控制，其最大的优点是在低速时总能控制电机保持最大转矩。
MOTOR DRIVERKND-BD3S 系列三相混合伺服式步进电机驱动器用 户 手 册 北京凯恩帝数控技术有限责任公司G05B-W00N-0002KND LTD,2004网址（Ｈｔｔｐ） : E-mail ：**********.cnC注意 ！阅读 请详细阅读本说明书后，再进行安装连接。
！！！安全事项 ★驱动器未接电机时，严禁通电！ ★严禁带电对驱动器进行任何拨码设置或进行测量！ ★必须在断电三分钟后，接线，安装和拨码设置！ ★二次开关机之间须有三分钟间隔，以免发生故障报警！ ★驱动器的输入电压需满足技术要求！ ★通电前，确保电源电缆，电机动力电缆，信号电缆连接正确，且连接紧固！ ★通电前，电缆联接完毕后，用万用表电阻档测量驱动器Ｕ，Ｖ，Ｗ端子与ＦＧ之间电阻应为无穷大。
用万用表最小电阻档测量驱动器Ｕ，Ｖ，Ｗ端子每两相电阻值应相等。
避免电机相间短路，或电机缺相引起驱动器损坏！ 目录 一、性能简介………………………………………………………………………………………………第１页 二、电气技术参数…………………………………………………………………………………………第１页 三、外观尺寸………………………………………………………………………………………………第２页 四、印刷板外观图…………………………………………………………………………………………第２页 五、接口信号说明…………………………………………………………………………………………第３页 六、拨码开关设置…………………………………………………………………………………………第５页 七、功率接口………………………………………………………………………………………………第６页 八、状态指示灯……………………………………………………………………………………………第６页 九、驱动器使用注意事项…………………………………………………………………………………第６页 十、BD3S与KND1，10，100系列数控系统的连接…………………………………………………第７页 十一、BD3S配KND1，10，100系列数控系统的开关设定…………………………………………第８页 十二、三相混合式步进电机参数表………………………………………………………………………第８页 一、性能简介 混合式步进电机采用稀土永磁材料制造，与反应式步进电机相比具有电磁损耗小、转换频率高、动态特性好等优点。

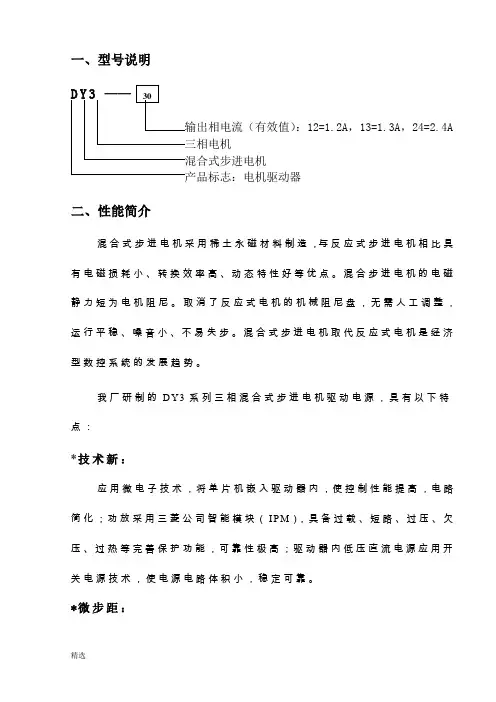

一、型号说明：12=1.2A，13=1.3A，24=2.4A二、性能简介混合式步进电机采用稀土永磁材料制造，与反应式步进电机相比具有电磁损耗小、转换效率高、动态特性好等优点。
混合步进电机的电磁静力短为电机阻尼。
取消了反应式电机的机械阻尼盘，无需人工调整，运行平稳、噪音小、不易失步。
混合式步进电机取代反应式电机是经济型数控系统的发展趋势。
我厂研制的D Y3系列三相混合式步进电机驱动电源，具有以下特点：*技术新：应用微电子技术，将单片机嵌入驱动器内，使控制性能提高，电路简化；功放采用三菱公司智能模块（IP M），具备过载、短路、过压、欠压、过热等完善保护功能，可靠性极高；驱动器内低压直流电源应用开关电源技术，使电源电路体积小，稳定可靠。
*微步距：运用矢量细分技术，可控制步进电机转过的最小角度为电机步距角的1/20（0.003°）。
微步距控制可使步进电机低速运行平稳，其运行效果接近交流伺服。
微步距驱动器与μm（0.001m m）级C N C控制系配套.可使数控机床的最小移动量控制接近μm,对加工弧面、锥面、螺纹等工件，能明显提高工件表面的精细效果。
*高转矩步进电机输出转矩与注入电流成正比，高速运转时注入电流大小与驱动器功放级使用的电压成正比，目前大部分步进电机驱动器功放级。
由于技术限制，所使用的电压在DC150伏以下，而D Y3步进电机驱动器功放级的电压达到DC310V，因而驱动步进电机高速运转时仍然有高转矩输出。
*高可靠性控制部分集成度高、功放级采用三菱公司的智能模块，整机结构紧凑、电路简练、接插件少、机外风冷散热设计可减少粉尘侵入机内，设有超温、过压、欠压、保护、报警信号输出。
三、技术参数四、工作原理当电机三相绕组通入正弦波电流（三相电流相位差为120°）时，该电流在电机的气隙中产生一个空间幅值恒定的旋转磁势，该空间磁势的大小和方向与各相的电流的顺序和大小有关，并且要求驱动系统在电机绕组中的电流为双向的分级变化的阶梯波（当分级数无限增加时，电流波将形成正弦波），各相电流之间的相位差为120°。
