压铸工艺培训资料

压铸过程原理及压铸工艺技术培训压铸是一种将熔融金属在高压下快速压入金属模具型腔，并在压力作用下快速凝固成型的铸造方法。

压铸具有生产效率高、铸件尺寸精度高、表面光洁度好、组织致密、机械性能高等优点，广泛应用于汽车、摩托车、家电、电子、通讯、机械制造等领域。

一、压铸过程原理2. 喷射涂料：在模具型腔表面喷涂一层涂料，以防止金属液与模具直接接触，降低铸件表面粗糙度，提高铸件质量。

3. 合模：将上下模具合拢，形成封闭的型腔。

4. 填充：在高压作用下，将熔融金属通过浇道、内浇口迅速填充至模具型腔。

5. 压实：在填充过程中，金属液受到高压作用，使其紧密地充满型腔，并排除气体和杂质。

6. 凝固：金属液在高压下快速凝固，形成固态铸件。

7. 开模：凝固完成后，打开模具，取出铸件。

8. 后处理：对铸件进行切割、打磨、抛光等后处理，以满足产品要求。

二、压铸工艺技术培训1. 压铸模具设计：培训学员掌握压铸模具结构、设计原则、分型面选择、浇注系统设计、冷却系统设计等内容，提高模具设计水平。

2. 压铸工艺参数：培训学员了解和掌握压力、速度、温度、时间等工艺参数对铸件质量的影响，学会调整和优化工艺参数。

3. 压铸机操作：培训学员熟练掌握压铸机的操作方法、安全注意事项、设备维护保养等内容，提高操作技能。

4. 压铸涂料应用：培训学员了解涂料的作用、种类、性能、喷涂方法等，学会正确选用和喷涂涂料。

5. 铸件缺陷分析：培训学员掌握铸件常见缺陷的类型、原因、防止措施，提高缺陷分析及解决能力。

6. 压铸现场管理：培训学员了解压铸生产现场的管理要点，提高现场管理水平。

7. 压铸新技术及应用：介绍压铸领域的新技术、新工艺、新材料等，拓展学员知识面。

8. 实践操作：组织学员进行压铸操作实践，巩固所学知识，提高实际操作能力。

通过压铸工艺技术培训，学员将全面了解压铸过程原理，掌握压铸模具设计、工艺参数调整、设备操作、涂料应用、缺陷分析等关键技术，提高压铸生产现场管理水平，为我国压铸行业的发展贡献力量。

压铸知识培训完整版doc标题：压铸知识培训完整版一、引言压铸作为一种重要的金属成型工艺，被广泛应用于汽车、摩托车、家电、通讯、航空航天等行业。

为了提高员工的专业技能和综合素质，使企业更好地适应市场需求，我们特举办本次压铸知识培训。

本文档将详细阐述压铸工艺的基本原理、设备、模具、原材料、工艺参数以及常见问题及解决方法等内容，旨在帮助员工全面了解压铸知识，提高实际操作能力。

二、压铸工艺基本原理1. 压铸定义：压铸是一种利用高压将熔融金属迅速注入模具型腔，并在压力作用下凝固成型的金属成型方法。

3. 压铸特点：压铸具有生产效率高、成型精度高、力学性能好、表面质量好、材料利用率高等优点。

三、压铸设备1. 压铸机：压铸机是压铸生产中的关键设备，主要由合模机构、注射机构、液压系统、电气控制系统等组成。

2. 辅助设备：辅助设备包括熔化炉、保温炉、输送系统、模具冷却系统、喷涂料装置等。

四、压铸模具1. 模具结构：压铸模具主要由动模、定模、型腔、浇注系统、冷却系统、顶出系统等组成。

2. 模具材料：模具材料应具备良好的导热性、耐磨性、抗热疲劳性、抗腐蚀性等性能。

3. 模具设计要点：模具设计应考虑产品结构、分型面、浇注系统、冷却系统、顶出系统等因素。

五、压铸原材料1. 常用压铸材料：压铸材料主要包括铝合金、锌合金、镁合金、铜合金等。

2. 材料选择原则：根据产品性能要求、生产成本、工艺特点等因素选择合适的压铸材料。

六、压铸工艺参数1. 压力：压力是压铸过程中的关键参数，包括合模力、注射力、保压力等。

2. 温度：温度控制对压铸产品质量具有重要影响，包括熔融金属温度、模具温度等。

3. 时间：时间参数包括填充时间、保压时间、冷却时间等。

七、压铸常见问题及解决方法1. 缩孔：增加浇注系统截面积、提高模具温度、降低注射速度等方法。

2. 气孔：优化模具设计、提高熔融金属温度、增加注射压力等方法。

3. 疲劳裂纹：选用高强度模具材料、提高模具表面质量、控制模具温度等方法。

压铸培训资料xx年xx月xx日•压铸基础•压铸材料•压铸模具目录•压铸工艺•压铸缺陷及排除•压铸生产安全01压铸基础压铸是一种精密金属铸造方法，主要利用金属模具在高压下将熔融合金液倒入模具中，快速凝固成型。

压铸适用于大批量生产各种形状复杂、精密的金属零件，广泛应用于汽车、机械、电器、航空、仪器等领域。

压铸过程中，高压注射入金属模具内的熔融合金液在高压作用下快速充型并凝固，形成所需形状和尺寸的金属零件。

高压注射能够使熔融合金液在很短的时间内填满模具的各个角落，提高生产效率，降低废品率，生产出质量更好的产品。

压铸机的基本结构压铸机主要分为合模装置、注射装置、模具安装装置和液压系统等部分。

合模装置用于锁紧和开启模具，注射装置用于将熔融合金液注入模具，模具安装装置用于安装和固定模具，液压系统则提供动力。

各部分相互配合，协同工作，实现压铸过程的自动化和连续化。

02压铸材料铝合金流动性好，收缩率小，易于形成完整的铸件。

铸造性能优良强度和硬度较高广泛应用环保节能具有较好的力学性能，可满足各类压铸需求。

在汽车、航空航天、电子产品等领域得到广泛应用。

可回收再利用，符合绿色制造发展趋势。

易于进行熔炼、浇注、压铸等工艺操作。

良好的加工性能具有较好的力学性能，可满足各类压铸需求。

高强度和硬度成本较低，可降低生产成本。

经济实用在建筑、装饰、家具等领域得到广泛应用。

广泛应用强度和硬度较高具有较好的力学性能，可满足各类压铸需求。

重量轻密度较低，是铝合金的一半。

良好的铸造性能流动性好，易于形成完整的铸件。

广泛应用在汽车、航空航天、电子产品等领域得到广泛应用。

经济实用成本较低，可降低生产成本。

03压铸模具浇道是连接压铸机喷嘴和模具型腔之间的通道，其结构直接影响金属液的填充和成型效果。

模具结构浇道型腔是模具中直接成型工件的部分，通常由多块镶件组合而成，需要具有足够的强度和耐磨性。

型腔成型零件包括型芯、型腔和镶件等，直接影响工件的形状、尺寸和表面质量。

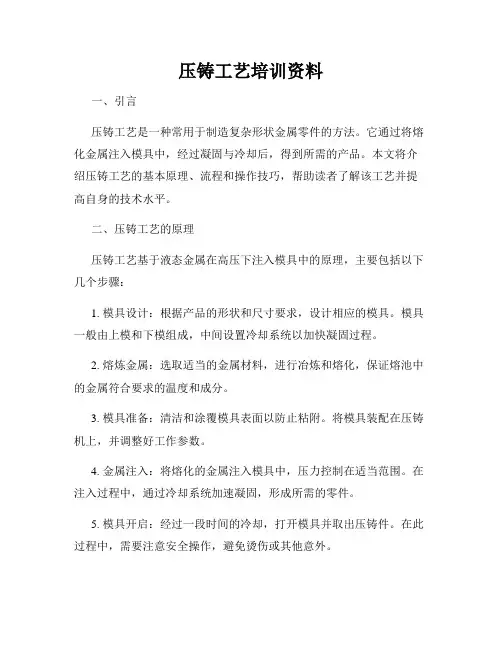

压铸工艺培训资料一、引言压铸工艺是一种常用于制造复杂形状金属零件的方法。

它通过将熔化金属注入模具中，经过凝固与冷却后，得到所需的产品。

本文将介绍压铸工艺的基本原理、流程和操作技巧，帮助读者了解该工艺并提高自身的技术水平。

二、压铸工艺的原理压铸工艺基于液态金属在高压下注入模具中的原理，主要包括以下几个步骤：1. 模具设计：根据产品的形状和尺寸要求，设计相应的模具。

模具一般由上模和下模组成，中间设置冷却系统以加快凝固过程。

2. 熔炼金属：选取适当的金属材料，进行冶炼和熔化，保证熔池中的金属符合要求的温度和成分。

3. 模具准备：清洁和涂覆模具表面以防止粘附。

将模具装配在压铸机上，并调整好工作参数。

4. 金属注入：将熔化的金属注入模具中，压力控制在适当范围。

在注入过程中，通过冷却系统加速凝固，形成所需的零件。

5. 模具开启：经过一段时间的冷却，打开模具并取出压铸件。

在此过程中，需要注意安全操作，避免烫伤或其他意外。

6. 后处理：对压铸件进行清理、修整和检验。

必要时，进行表面处理、加工或涂装等工序。

三、压铸工艺的流程压铸工艺一般按照以下流程进行：1. 模具设计与制作模具设计师根据产品的形状和尺寸要求，使用计算机辅助设计软件绘制出模具的几何图形。

然后，按照设计要求制作上下模，包括材料选择、加工、装配和调试等过程。

2. 材料准备与熔炼根据产品要求选择合适的金属材料。

然后，按照比例将金属原料投入到熔炉中进行熔炼。

在熔炼过程中，需要控制好温度和金属成分，以确保熔池中的金属质量达到要求。

3. 压铸机操作将模具安装在压铸机上，并调整好工作参数（如温度、压力、时间等）。

然后，将熔化的金属通过喷嘴注入模具中，保持一定的压力和时间，使金属充分填充模具腔体。

在注入过程中，需要注意操作安全，避免事故发生。

4. 冷却与凝固注入金属后，通过冷却系统加速金属的冷却和凝固过程。

冷却时间的长短取决于金属类型和厚度，需根据经验掌握。

5. 压铸件取出与后处理经过一定时间的冷却，打开模具取出压铸件。

压铸工艺培训资料一、引言压铸工艺是一种常用的金属件制造技术，广泛应用于汽车、航空航天、电子等行业。

本文将介绍压铸工艺的基本原理、流程和技术要点，帮助读者了解和掌握这一重要的制造工艺。

二、压铸工艺的基本原理压铸是将液态金属通过高压注入铸模中，经凝固和冷却后得到成型的工艺过程。

其基本原理可以概括为以下几个方面：1. 金属液体的注入：将金属加热至熔点以上，使其成为液态，然后通过注射系统将金属液体注入模具中。

2. 液态金属的充填：金属液体进入模腔后，通过压力差和流动性，充满整个模腔，确保成型部件形状的准确度。

3. 成型部件的凝固和冷却：在充填后的瞬间，金属液体开始凝固并逐渐冷却，使其固化为金属件。

4. 成品的脱模与清理：金属件固化后，从模具中取出，并进行后续的修整、清理等工序，以满足产品要求。

三、压铸工艺的流程压铸工艺通常包括以下主要流程：1. 模具准备：根据产品设计要求，制作模具，并进行必要的调整和准备工作，确保模具能够正常运行。

2. 加热金属：将所需的金属材料加热至熔点以上，使其转化为液态。

3. 注入模腔：将液态金属通过注射系统注入模具中，充填整个模腔。

4. 凝固和冷却：注入模腔后，金属液体开始凝固和冷却，逐渐形成金属件。

5. 脱模与清理：将凝固完成的金属件从模具中取出，并进行后续的清理和修整处理。

6. 产品质检：对脱模后的金属件进行质量检查，确保其符合要求。

7. 后续处理：根据产品需要进行后续处理，如机加工、表面处理等。

四、压铸工艺的技术要点在进行压铸工艺时，需要注意以下几个技术要点：1. 模具设计：模具的设计要满足产品的形状和尺寸要求，同时考虑到金属的充填性和收缩率等因素。

2. 金属液体选择：根据产品要求和工艺特点，选择合适的金属材料进行压铸。

3. 注射系统设计：注射系统的设计要考虑金属液体的流动性和压力要求，以确保充填模腔的效果。

4. 温度控制：严格控制金属液体的温度，避免过热或过冷对制品质量的影响。

压铸过程原理及压铸工艺技术培训压铸是一种常见的金属加工工艺，广泛用于制造各种金属制品，如汽车零部件、电子设备外壳等。

本文将介绍压铸的原理及压铸工艺技术培训。

压铸的原理是通过将熔化的金属注入到金属模具中，然后在高压下快速冷却凝固，最后开模取出成品。

它主要包含以下几个步骤：1. 选择合适的金属材料：压铸常用的材料包括铝合金、镁合金、锌合金等。

不同材料的选择要考虑产品的用途、性能需求等因素。

2. 设计和制造模具：模具是压铸的关键。

它需要根据产品的形状和尺寸要求进行设计和制造。

模具通常由两个主要部分组成：注射系统和冷却系统。

3. 预处理金属材料：在熔化之前，金属材料需要经过一系列的处理，包括去除杂质、调整成分等。

这些步骤可以提高产品的质量和性能。

4. 熔炼金属材料：选择合适的炉子将固态的金属材料加热到熔点以上，使其变为流动的液态金属。

5. 铸造金属材料：将熔化的金属材料注入到预先准备好的金属模具中，然后通过高压使其充满整个模具腔体。

高压保证了产品的密实度和准确度。

6. 冷却和取出成品：在模具中的金属材料迅速冷却凝固，形成成品。

然后打开模具，取出成品，进行后续的处理和加工。

为了保证压铸的质量和效率，需要掌握一些压铸工艺技术：1. 模具设计和制造：模具的设计和制造应根据产品的形状和尺寸进行调整，以提高产品的质量和效率。

2. 温度控制：金属材料的熔炼和冷却过程都需要进行温度控制，以保证产品的性能和尺寸。

3. 压力控制：压力的大小会影响产品的密实度和形状，需要根据具体情况进行合理的控制。

4. 金属处理：金属材料的预处理是保证产品质量的重要环节，需要注意去除杂质和调整成分。

5. 质量控制：通过对成品进行检测和测试，及时发现和解决生产中出现的问题，提高产品的质量。

通过对压铸过程原理及压铸工艺技术的培训，可以提高职工的技术水平和工作效率，进一步提高产品的质量和竞争力。

压铸工艺技术的培训可以通过理论学习、实践操作和案例分析等多种方式进行，以帮助职工全面了解和掌握压铸的工艺要点和技术要求。

一、概说压铸作为有别于砂型铸造及蜡模铸造的一种加工工艺，具有大批量生产、尺寸精密、外表漂亮的特点。

压铸又可分为热室压铸、冷室压铸。

压铸的过程可以简单地描述成：低速阶段：料勺倒铝后，压射到模具的浇口附近。

（目的是：①排出空气；②为高速压射准备。

）高速阶段：从浇口处切换，快速压入模芯。

（目的：获得漂亮的压铸外观）增压阶段：压射停止时，在未凝固前进行。

（目的：①卷入空气的细微化；②因冷却收缩导致的缩孔进行补充；③使铸件获得致密的组织。

新的工艺1．真空压铸：①装上真空抽气装置②改造模具结构（气密性要求）。

2．ACURAD压铸：①浇口大，速度慢。

②2重压射。

3．局部加压法厚肉处高压型芯打入。

4．半凝固压铸（ADC1不适用，偏析）二、安全A．严禁事项1．模具分型面处，不得站立，以防止被飞边射伤。

2．炉子里不能有水分进入（包括铝锭、料勺、热电偶棒等未预热过的金属器具），以免造成爆炸。

3．压铸机、模具修理时，如有身体一部分要进入动作结构时，必须切断电源开关。

以免机械误动造成人身残废。

4．压铸机的操作必须单人完成，当有帮手时，必须在相互确认后方可合模、开模等。

5．行车吊装模具及坩锅时，在其下方不得有人或压机，不准快速晃动。

B．应急措施1．铝液爆炸时，操作工应尽快躲避，并高声通知。

2．发现火情或异常动作时，应立即关闭电源，随后用灭火器或砂子扑灭。

3．如有人员受伤，必须以最快速度送医院抢救。

C．安全的三原则1．4S—整理、整顿、清洁、清扫a．清洁的场地容易发现漏油、漏水之处，以便及时修理。

b．整齐、整洁的场所在发生意外时便于及时躲避。

c．防止滑倒、绊倒等的发生。

2．点检、保养可以提前发现设备、装置的隐患，尽快解决。

3．作业标准化作业标准含有安全效率、质量考虑，而且也是历次血的教训提炼而成的。

操作者必须无条件执行（不管理解与否），生产主管应进行监督、指导，以利操作者理解、执行。

三、不良分析及对策（铝合金）（一）分类1．尺寸不良2．外观不良3．内部不良4．材质不良5．其他不良（二）特点1．压铸件是铝液高速、高压浇入精密的模具中，发生的不良原因及对策，与其他铸造方法比较相对明确易掌握。
