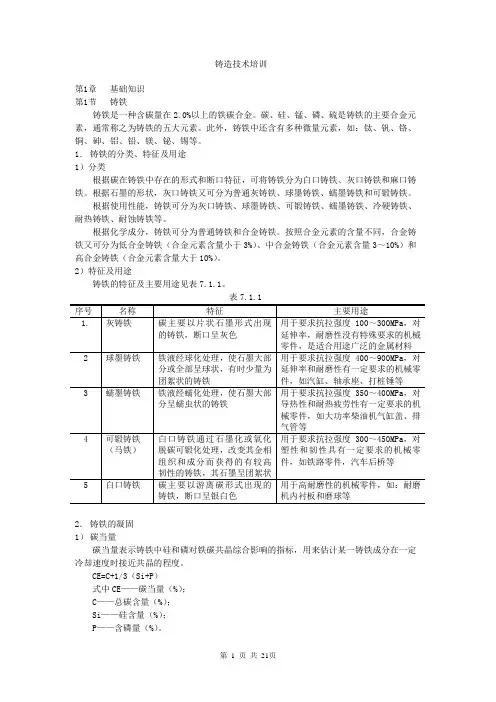

铸造技术培训第1章基础知识第1节铸铁铸铁是一种含碳量在2.0%以上的铁碳合金。
碳、硅、锰、磷、硫是铸铁的主要合金元素，通常称之为铸铁的五大元素。
此外，铸铁中还含有多种微量元素，如：钛、钒、铬、铜、砷、铝、铅、镁、铋、锡等。
1．铸铁的分类、特征及用途1）分类根据碳在铸铁中存在的形式和断口特征，可将铸铁分为白口铸铁、灰口铸铁和麻口铸铁。
根据石墨的形状，灰口铸铁又可分为普通灰铸铁、球墨铸铁、蠕墨铸铁和可锻铸铁。
根据使用性能，铸铁可分为灰口铸铁、球墨铸铁、可锻铸铁、蠕墨铸铁、冷硬铸铁、耐热铸铁、耐蚀铸铁等。
根据化学成分，铸铁可分为普通铸铁和合金铸铁。
按照合金元素的含量不同，合金铸铁又可分为低合金铸铁（合金元素含量小于3%）、中合金铸铁（合金元素含量3～10%）和高合金铸铁（合金元素含量大于10%）。
2）特征及用途铸铁的特征及主要用途见表7.1.1。
表7.1.12．铸铁的凝固1）碳当量碳当量表示铸铁中硅和磷对铁碳共晶综合影响的指标，用来估计某一铸铁成分在一定冷却速度时接近共晶的程度。
CE=C+1/3（Si+P）式中CE——碳当量（%）；C——总碳含量（%）；Si——硅含量（%）；P——含磷量（%）。
2）共晶度普通铸铁中含碳量与共晶点含碳量的比值。
反映铸铁成分接近共晶的程度。
Sc=C/[4.26-1/3（Si+P）]Sc——共晶度；C——总碳含量（%）；Si——硅含量（%）；P——含磷量（%）。
3）铸铁冷却曲线冷却曲线反映铸铁合金的凝固结晶情况，是快速测定铸铁碳当量和碳、硅含量的依据。
典型的铸铁冷却曲线见图7.1.1。
图7.1.1 铸铁的冷却曲线4）铸铁的凝固结晶过程及其组织根据碳当量或共晶度，铸铁可分为CE＜4.26%或Sc＜1为亚共晶铸铁、CE=4.26%或Sc=1为共晶铸铁、CE＞4.26%或Sc＞1为过共晶铸铁。
表7.1.2 铸铁的组织2.F为铁素体，G为石墨，P为珠光体，C为渗碳体。
3．影响铸铁组织和性能的因素灰铸铁金相组织包括石墨与金属基体两个部分。
