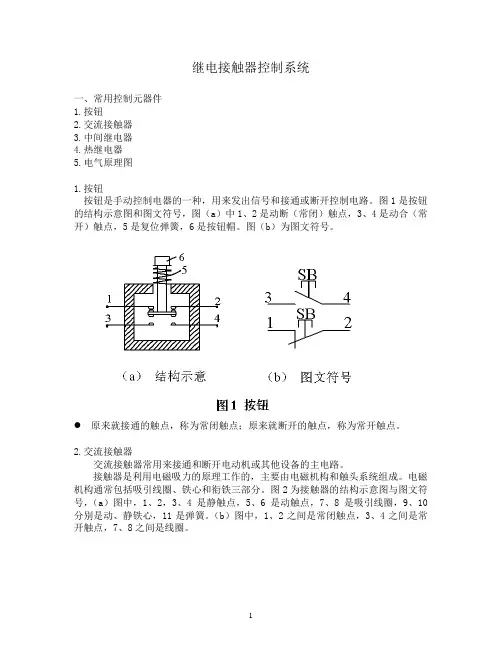

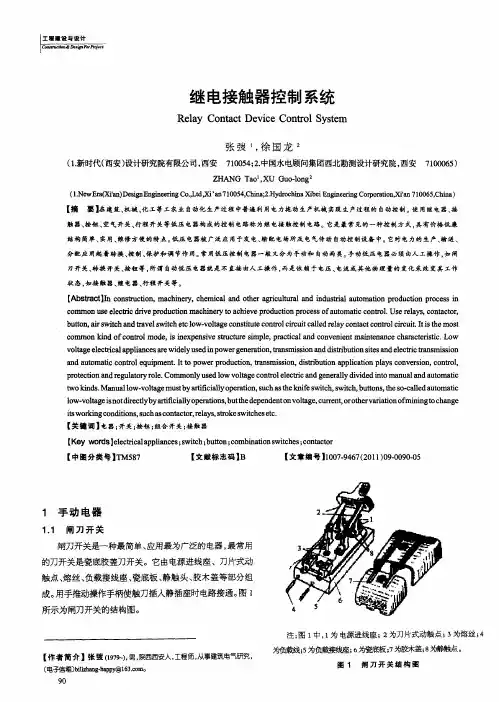

继电接触器控制系统一、常用控制元器件1.按钮2.交流接触器3.中间继电器4.热继电器5.电气原理图1.按钮按钮是手动控制电器的一种，用来发出信号和接通或断开控制电路。
图1是按钮的结构示意图和图文符号，图（a）中1、2是动断（常闭）触点，3、4是动合（常开）触点，5是复位弹簧，6是按钮帽。
图（b）为图文符号。
原来就接通的触点，称为常闭触点；原来就断开的触点，称为常开触点。
2.交流接触器交流接触器常用来接通和断开电动机或其他设备的主电路。
接触器是利用电磁吸力的原理工作的，主要由电磁机构和触头系统组成。
电磁机构通常包括吸引线圈、铁心和衔铁三部分。
图2为接触器的结构示意图与图文符号，（a）图中，1、2，3、4是静触点，5、6是动触点，7、8是吸引线圈，9、10分别是动、静铁心，11是弹簧。
（b）图中，1、2之间是常闭触点，3、4之间是常开触点，7、8之间是线圈。
接触器的触点分主触点和辅助触点两种。
辅助触点通过的电流较小，常接在控制电路中；主触点能通过较大电流，接在主电路中。
3.中间继电器中间继电器的结构和交流接触器基本相同，只是电磁系统小些，触点多些。
4.时间继电器图3为空气阻尼式通电延时型时间继电器的结构示意图和图文符号。
它是利用空气阻尼的原理来获得延时的。
主要由电磁系统、气室及触点系统组成。
工作原理：在图3（a）中当线圈11通电时，电磁力克服弹簧14的反作用拉力而迅速将衔铁向上吸合，衔铁13带动杠杆15立即使1、2常闭触点分断，3、4常开触点闭合。
5.热继电器热继电器是用来保护电动机使之免受长期过载的危害。
热继电器是利用电流的热效应而动作的。
热继电器的测量元件通常采用双金属片，由两种具有不同线膨胀系数的金属碾压而成。
主动层采用膨胀系数较高的铁镍铬合金，被动层采用膨胀系数很小的铁镍合金。
当双金属片受热后将向被动层方向弯曲，当弯曲到一定程度时，通过动作机构使触点动作。
如图4所示，（a）图是热继电器的结构中感受部分的示意图，（b）图为图文符号。

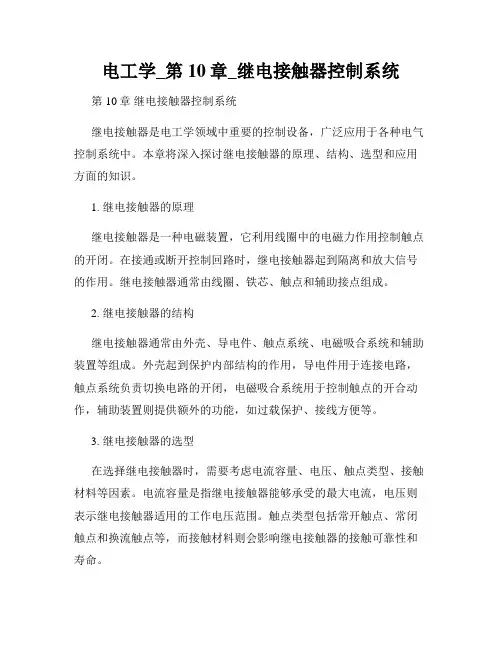

电工学_第10章_继电接触器控制系统第10章继电接触器控制系统继电接触器是电工学领域中重要的控制设备，广泛应用于各种电气控制系统中。
本章将深入探讨继电接触器的原理、结构、选型和应用方面的知识。
1. 继电接触器的原理继电接触器是一种电磁装置，它利用线圈中的电磁力作用控制触点的开闭。
在接通或断开控制回路时，继电接触器起到隔离和放大信号的作用。
继电接触器通常由线圈、铁芯、触点和辅助接点组成。
2. 继电接触器的结构继电接触器通常由外壳、导电件、触点系统、电磁吸合系统和辅助装置等组成。
外壳起到保护内部结构的作用，导电件用于连接电路，触点系统负责切换电路的开闭，电磁吸合系统用于控制触点的开合动作，辅助装置则提供额外的功能，如过载保护、接线方便等。
3. 继电接触器的选型在选择继电接触器时，需要考虑电流容量、电压、触点类型、接触材料等因素。
电流容量是指继电接触器能够承受的最大电流，电压则表示继电接触器适用的工作电压范围。
触点类型包括常开触点、常闭触点和换流触点等，而接触材料则会影响继电接触器的接触可靠性和寿命。
4. 继电接触器的应用继电接触器广泛应用于各种电气控制系统中，如自动化生产线、电机控制、照明系统等。
在电机控制方面，继电接触器可以实现正反转、起动、停止和线路切换等功能。
在照明系统中，继电接触器可以根据照明需求自动开关灯光。
5. 继电接触器的故障排除继电接触器在使用过程中可能会出现触点粘连、接触不可靠等故障。
为了确保系统的正常运行，需要及时排除这些故障。
常见的故障排除方法包括清洁触点、调整触点间隙和更换损坏的部件等。
继电接触器作为一种重要的控制设备，在电工学中具有重要的地位。
通过对继电接触器的原理、结构、选型和应用方面的学习，可以更好地理解和应用继电接触器，提高电气控制系统的可靠性和效率。
（以上内容为虚构文章，仅用于演示如何根据题目进行写作，实际内容需以您提供的资料为准）。

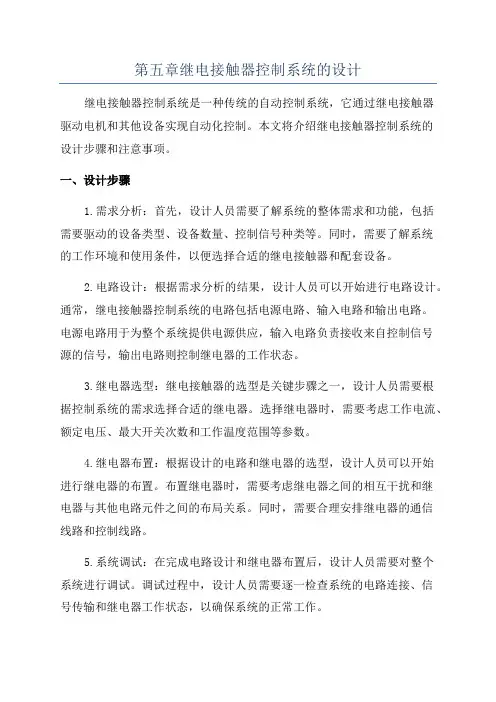

第五章继电接触器控制系统的设计继电接触器控制系统是一种传统的自动控制系统，它通过继电接触器驱动电机和其他设备实现自动化控制。
本文将介绍继电接触器控制系统的设计步骤和注意事项。
一、设计步骤1.需求分析：首先，设计人员需要了解系统的整体需求和功能，包括需要驱动的设备类型、设备数量、控制信号种类等。
同时，需要了解系统的工作环境和使用条件，以便选择合适的继电接触器和配套设备。
2.电路设计：根据需求分析的结果，设计人员可以开始进行电路设计。
通常，继电接触器控制系统的电路包括电源电路、输入电路和输出电路。
电源电路用于为整个系统提供电源供应，输入电路负责接收来自控制信号源的信号，输出电路则控制继电器的工作状态。
3.继电器选型：继电接触器的选型是关键步骤之一，设计人员需要根据控制系统的需求选择合适的继电器。
选择继电器时，需要考虑工作电流、额定电压、最大开关次数和工作温度范围等参数。
4.继电器布置：根据设计的电路和继电器的选型，设计人员可以开始进行继电器的布置。
布置继电器时，需要考虑继电器之间的相互干扰和继电器与其他电路元件之间的布局关系。
同时，需要合理安排继电器的通信线路和控制线路。
5.系统调试：在完成电路设计和继电器布置后，设计人员需要对整个系统进行调试。
调试过程中，设计人员需要逐一检查系统的电路连接、信号传输和继电器工作状态，以确保系统的正常工作。
二、注意事项1.电源供应：继电接触器控制系统通常需要稳定可靠的电源供应。
设计人员需要合理选择和布置电源供应线路，避免电源波动对系统的影响。
2.继电器的散热问题：继电接触器在工作过程中会产生一定的热量，设计人员需要合理设计继电器的散热系统，以确保继电器的长期稳定工作。
3.线路的绝缘和防护：继电器控制系统的线路需要进行绝缘处理和防护措施，以防止电流泄漏和外界干扰。
4.继电器与其他元器件的匹配：在进行继电器控制系统的设计时，设计人员需要根据系统的需求选择合适的电线、保险丝、电容等配套元器件，以确保整个系统的兼容性和稳定性。
第六章继电接触器控制系统（自测题）一、填空题：1、笼型异步电动机减压起动控制方式有自自耦变压器和星三角起动起动.2、笼型异步电动机常用的电气制动方式有能耗制动和反接制动.电气控制图一般分为主电路和控制电路电路两部分.3、按国标规定，“停止"按钮必须是红色，“启动”按钮必须是绿色。
4、热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。
5、在交流（ 1200 ） V，直流( 1500 ) V以下的电器称为低压电源。
6、电磁机构中的线圈__、___铁芯_____是静止不动的，只有_______衔铁__是可动的.7、电器按照它的职能不同可分为( 控制类 )和( 保护类 )两类。
由此可知,交流接触器属于( 控制类)类电器，熔断器属于（保护类 )类电器.8空气开关又称( 漏电保护开关 )。
其热脱扣器作( 过载 )保护用,电磁脱扣机构作( 短路 )保护用，欠电压脱扣器作（欠压)保护用。
二、判断下列说法的正确与错误：(每小题1分，共7分）1、交流接触器与中间继电器既有相同又有不同之处.（对）2、接触器不具有欠压保护的功能.（错)3、断路器具有失压保护的功能。
（对）4、低压断路器又称为自动空气开关。
(对）三、选择题（1分，共25分）1、下列电器中不能实现短路保护的是（B。
）A。
熔断器B.热继电器C。
低压断路器2、下列电器哪一种不是自动电器。
( A、）A、组合开关B、继电器C、热继电器3、接触器的常态是指（ A、）A、线圈未通电情况B、线圈带电情况C、触头断开时D、触头动作4 、由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是（ B、 )A、电动机无法启动B、电动机只能点动C、电动机启动正常,但无法停机D、电机无法停止5、接触器的文字符号是（ A ）A、KMB、KSC、KTD、KA6、中间继电器的符号为（ C )A．KV B．KS C．K A D．KT—7。
