第十章继电接触器控制系统解析

本章主要介绍几种常用的低压电器，基本的控 制环节和保护环节的典型线路。
实现继电接触控制的电气设备，统称为控制电 器，如刀闸、按钮、继电器、接触器等。下面介绍 常用控制电器的用途及电工表示符号。
10.1 常用控制电器
控制电器的种类很多，按其动作方式可分 为手动和自动两类。
ቤተ መጻሕፍቲ ባይዱ手动电器: 动作是由工作人员手动操纵的， 如刀开关、组合开关、按钮等。
制、时间控制、行程控制及2台电动机的顺序控 制等基本环节和线路； 3. 掌握自锁、联锁的作用和表示方法; 4. 掌握过载、短路和失压保护的作用和表示方法; 5. 能读懂简单的控制电路原理图，并能判别正误和 分析它们的工作过程。
第10章 继电接触器控制系统

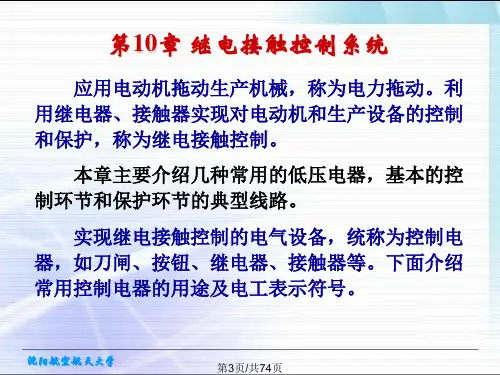

应用电动机拖动生产机械，称为电力拖动。利 用继电器、接触器实现对电动机和生产设备的控制 和保护，称为继电接触控制。
常用的熔断器有插式熔断器、螺旋式熔断 器、管式熔断器。
10.1.6 熔断器
符号 FU
熔断器额定电流IF的选择 (1) 电灯、电炉等电阻性负载
IF > IL (2) 单台电机
电动机的起动电流
熔丝额定电流 2 .5
(3) 频繁起动的电机
电动机的起动电流
熔丝额定电流 1.6 ~ 2
10.1.7 自动空气断路器
❖ 自动空气断路器也称自动开关，可实现短路、过载和失 压保护。它可以通断电源与负载的联系，起到隔离作用，而 且在短路、过载和失压的情况下能自动切断故障电路。
释放弹簧
锁钩 过流 脱扣器
欠压 脱扣器
主触点 手动闭合
10.1.4 中间继电器
继电器与接触器的结构和工作原理大致相同， 但无主触点与辅助触点之分。
继电器的体积和触点容量小，触点数目多，电 流小，作为中间过程信号传递用。它可同时控制多 个电路，也可以直接用来小容量电机或其他电气执 行元件。所以，继电器一般用于控制电路中。
中间继电器
通常用于传递信号和同时控制多个电路，也可 直接用它来控制小容量电动机或其他电气执行元件。
外壳
SB
名 常闭触点 称 (停止按钮)
常开触点 (起动按钮)
复合按钮
10.1.3 交流接触器
• 交流接触器是利用电磁力操作的电磁开关， 常用于直接控制通过电流较大的主电路的接 通和断开，是继电接触控制电路中的主要元 素之一。
• 接触器的触点分主触点和辅助触点两种。 主触点能通过较大电流，接在电动机的主电 路中，用来直接控制主电路的接通或断开； 辅助触点通过电流较小，常接在电动机的控 制电路中，控制辅助电路的通断。
10.1.3 交流接触器 ~~
弹簧
线圈
铁芯 衔铁
M
电机
3~
主触点
动作过程 线圈通电
衔铁被吸合
触点闭合
辅助 触点
电机接通 电源
❖ 接触器有关符号
主触点
KM 线圈 KM 常开触点 KM 常闭触点
接触器控制对象：电动机及其它电力负载 接触器技术指标：额定电流、线圈电压及触点数量等。
❖ 接触器是电力拖动中最主要的控制电器之一。常用来 接通和断开电动机或其它设备的主电路。在设计它的触点 时已考虑到接通负荷时的起动电流问题，因此，选用接触 器时主要应根据负荷的额定电流来确定。 ❖ 如一台Y112M-4三相异步电动机，额定功率4kW，额 定电流为8.8 A，选用主触点额定电流为10A的交流接触器即 可。除电流之外，还应满足接触器的额定电压不小于主电路 额定电压。
中间继电器触头容量小，触点数目多，用于控 制线路。
KA 线圈
常开触头 KA
常闭触头 KA (b) 符号
中间继电器外形与符号
(a) 外形
10.1.5 热继电器
热继电器由发热元件、常闭触点和复位按钮组成。
用于电动机的过载保护~。
双金属片 常闭触点
发热元件
杠杆
工作原理
结构原理图
发热元件接入电机主电路，若长时间过载，双
电工技术基础
专业基础课
第10章 继电接触器控制系统

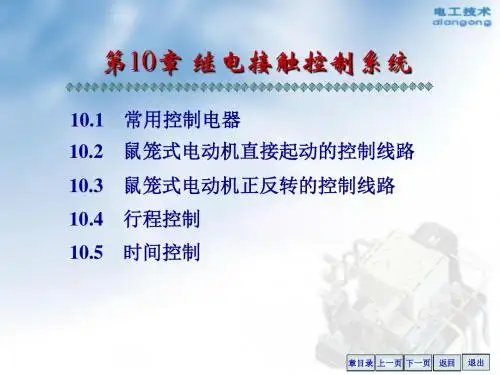

10.1 常用控制电器 10.2 笼型电动机直接起动的控制线路 10.3 笼型电动机正反转的控制线路 10.4 行程控制 10.5 时间控制
第10章 继电接触器控制系统
本章要求： 1.了解常用控制电器的基本结构、功能和用途; 2. 掌握三相鼠笼式电动机的起停控制、正反转控
自动电器: 动作是根据指令、信号或某个 物理量的变化自动进行的，如中间继电器、交 流接触器等。
低压 电器
配电 电器
控制 电器
开关 熔断器
……
接触器 继电器 起动器
……
时间继电器 热继电器
……
10.1.1 组合开关
1. 用途：组合开关也称转换开关，主要作为电源 引入开关，或用以直接控制小容量笼型电动机的 起动和 停止，使电动机正反转或控制局部照明线 路。
• 常开触点：常态时处于断开状态的触点称为
•
常开触点。常开触点在吸引线圈
•
通电后即闭合，故亦称动合触点
• 常闭触点：常态时处于闭合状态的触点称为
•
常闭触点。常闭触点在吸引线圈
•
通电后即断开，故亦称动断触点
结
构1 符 号
2 3
SB
1 43
SB
按钮帽 复位弹簧 支柱连杆 常闭静触点
2 桥式静触点 4 常开静触点
M 3~
用组合开关起停电动机的接线图
10.1.2 按钮(手动切换电器)
按钮是应用最广泛的手动主令电器，主要用于 接通或断开工作电流较小的控制电路。
按钮的外形图和结构如图所示。
常闭触点
(a) 外形图
常开触点 (b) 结构
按钮开关的外形和符号
• 常态：继电器和接触器的吸引线圈未通电
• 时，触点所处的工作状态称为常态。
2. 结构：对常用的三极开关来说，每一极有一对 静触片与盒外接线柱相接，动触片受手柄控制可 以转动，以达到线路的通 / 断控制。
3. 种类：有单极、双极、三极和四极等，额定电
流有10、25、60 和 100A等多种。
QS
QS
三极
二极
手柄 静触头
转轴
动触头
用手柄转动 转轴时，就 可将三个触 点同时接通 或断开。
金属片被加热。因双金属片的下层膨胀系数大，使
其向上弯曲，杠杆被弹簧拉回，常闭触点断开。
热继电器的符号
发热元件
FR
串联在主电路中
常闭触点 FR
串联在控制电路中
10.1.6 熔断器
熔断器：俗称保险丝。
熔断器是最简单有效的短路保护电器。串 联在被保护的电路中，正常运行时熔体不应熔 断；当电路发生短路或严重过载时，在短路和 过载电流的作用下，熔体很快熔断，切断电路， 以保护电路和设备。
