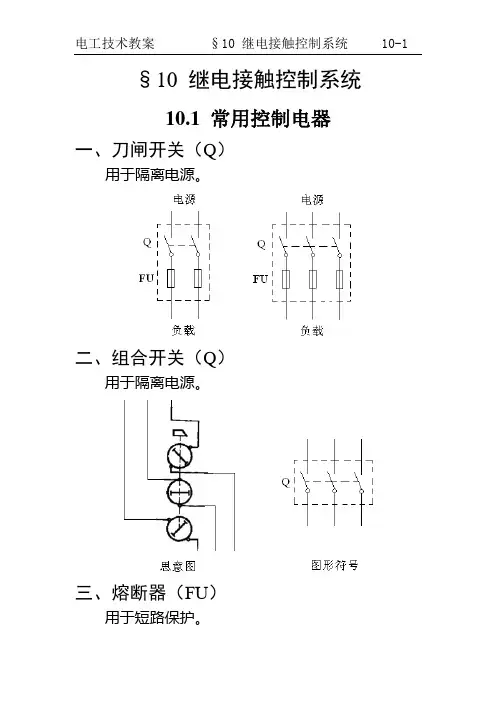

§10 继电接触控制系统10.1 常用控制电器一、刀闸开关（Q）用于隔离电源。
二、组合开关（Q）用于隔离电源。
三、熔断器（FU）用于短路保护。
主要由熔丝和外壳组成。
有管式、插式、和螺旋式等几种结构。
（见教材P272）图形符号：四、按钮（SB）结构见教材P269。
五、交流接触器（KM）用于接通或断开电动机或其他负载的电源。
1、工作原理线圈不通电：在弹簧的作用下，主触头和辅助常开触头断开，辅助常闭触头闭合。
线圈通电：在电磁吸力的作用下，主触头和辅助常开触头闭合，辅助常闭触头断开。
2、图形符号六、热继电器（FR）用于过载保护。
继电器：某种参数达到预定值而动作，以控制触头通断的电器。
如：电流继电器、电压继电器、时间继电器、速度继电器、热继电器等。
热继电器主要由热元件和常闭触头组成。
由于热惯性，热继电器不能用于短路保护，只能用于过载保护。
10.2 笼型电动机直接起动控制线路一、点动电路1、各控制电器的作用Q：隔离电源。
FU：短路保护。
KM：控制电动机起动和停止。
FR：过载保护。
SB：起动按钮，控制KM线圈通、断电。
2、工作原理当Q合上时：按下SB→KM线圈通电→KM常开触头闭合→电动机运转；松开SB→KM线圈断电→KM常开触头断开→电动机停转。
二、连续运转电路1、各控制电器的作用Q：隔离电源。
FU：短路保护。
KM：控制电动机起动和停止，并兼零压（欠压）保护。
FR：过载保护。
SB1：停止按钮；SB2：起动按钮。
KM辅助常开触头：用于“自锁”。
2、工作原理起动：Q合上时，按下SB2→KM线圈通电→KM 主触头和辅助常开触头闭合→电动机起动；松开SB2，由于KM辅助常开触头闭合→KM线圈继续通电→KM主触头继续通电→电动机继续运转。
停止：按下SB1→KM线圈断电→KM所有常开触头断开，并失去自锁→电动机停转。
10.3 笼型电动机正反转控制线路一、基本电路二、工作原理设A→U,B→V,C→W时为正转，则A→U,B→W,C →V时为反转。
