船舶管路系统基础知识船舶管路系统基础知识船舶管路系统简称船舶管系，是指保证船舶航行性能和安全,以及满足船舶正常运行和人员生活需要的管路系统。

包括管子及其附件、机械、器具和仪表所组成的整体.船上的管路纵横交错,遍布全船。

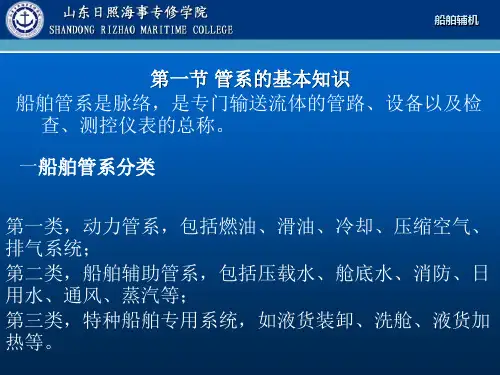

现代大型船舶上有多达数十种管系,但概括起来，可将各种船舶管系分为以下两大类：(1）动力管系，又称动力系统.是指为船舶动力装置服务的管路系统。

有燃油、润滑油、冷却水，压缩空气、蒸气和排气系统等。

（2）船舶通用管系，又称船舶系统。

是指为保证船舶的正常航行和安全以及船员、旅客生活所必需而设置的管路系统。

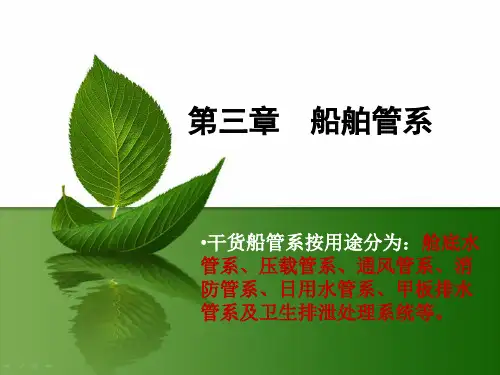

有压载水、舱底水、消防水、日用海淡水、通风和空调系统等.本章主要介绍上述管路系统的组成、布置、用途和要求，另外还介绍一些相关的设施,如测深管、空气管、溢流管、船底塞等。

第一节船舶动力管系一、燃油系统燃油系统的主要任务是向主机、副机及锅炉提供数量足够和质量可靠的燃油. 1．燃油系统的组成、布置和要求燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关的管路和阀件等组成。

上述设备按其功能不同主要分为：注入、贮存、测量、驳运、净化、供应等几个部分。

(1）注入：在主甲板两舷设有带标准法兰的用以注入的直角截止阀。

标准法兰与舷外供油管的法兰对接，可实现预定的注入。

(2）贮存：燃油一般贮存在深油舱或双层底油舱柜中，油舱柜及系统的布置必须符合下列要求:①燃油舱柜尽可能布置成为船体结构的一部分.布置于双层底内的燃油舱柜，如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时,应以隔离空舱隔开。

②燃油舱柜和管系不得直接位于锅炉或其他高温热表面的上方.一般情况下应避免使用孤立架设的燃油柜。

③除轻油舱柜外都必须设有加温设备。

④燃油舱柜设有透气管与测深管，还必须有溢流管。

（3)驳运：系统中设驳运泵与调驳阀箱,以便将任一油舱柜的燃油驳至沉淀柜，或各油舱柜的调驳。

驳运泵有轻柴油与重油之分，并可互为替代。

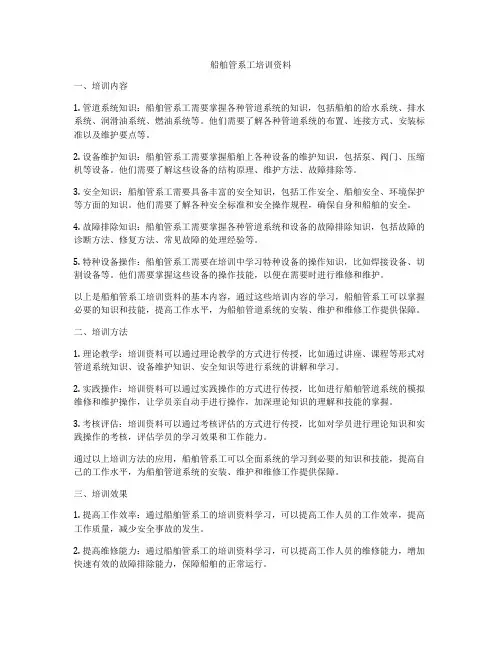

船舶管系工培训资料一、培训内容1. 管道系统知识：船舶管系工需要掌握各种管道系统的知识，包括船舶的给水系统、排水系统、润滑油系统、燃油系统等。

他们需要了解各种管道系统的布置、连接方式、安装标准以及维护要点等。

2. 设备维护知识：船舶管系工需要掌握船舶上各种设备的维护知识，包括泵、阀门、压缩机等设备。

他们需要了解这些设备的结构原理、维护方法、故障排除等。

3. 安全知识：船舶管系工需要具备丰富的安全知识，包括工作安全、船舶安全、环境保护等方面的知识。

他们需要了解各种安全标准和安全操作规程，确保自身和船舶的安全。

4. 故障排除知识：船舶管系工需要掌握各种管道系统和设备的故障排除知识，包括故障的诊断方法、修复方法、常见故障的处理经验等。

5. 特种设备操作：船舶管系工需要在培训中学习特种设备的操作知识，比如焊接设备、切割设备等。

他们需要掌握这些设备的操作技能，以便在需要时进行维修和维护。

以上是船舶管系工培训资料的基本内容，通过这些培训内容的学习，船舶管系工可以掌握必要的知识和技能，提高工作水平，为船舶管道系统的安装、维护和维修工作提供保障。

二、培训方法1. 理论教学：培训资料可以通过理论教学的方式进行传授，比如通过讲座、课程等形式对管道系统知识、设备维护知识、安全知识等进行系统的讲解和学习。

2. 实践操作：培训资料可以通过实践操作的方式进行传授，比如进行船舶管道系统的模拟维修和维护操作，让学员亲自动手进行操作，加深理论知识的理解和技能的掌握。

3. 考核评估：培训资料可以通过考核评估的方式进行传授，比如对学员进行理论知识和实践操作的考核，评估学员的学习效果和工作能力。

通过以上培训方法的应用，船舶管系工可以全面系统的学习到必要的知识和技能，提高自己的工作水平，为船舶管道系统的安装、维护和维修工作提供保障。

三、培训效果1. 提高工作效率：通过船舶管系工的培训资料学习，可以提高工作人员的工作效率，提高工作质量，减少安全事故的发生。

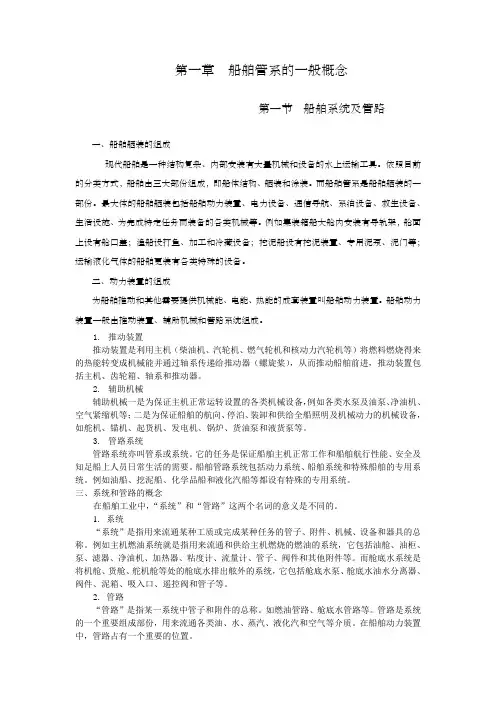

第一章船舶管系的一般概念第一节船舶系统及管路一、船舶舾装的组成现代船舶是一种结构复杂、内部安装有大量机械和设备的水上运输工具。

依照目前的分类方式，船舶由三大部份组成，即船体结构、舾装和涂装。

而船舶管系是船舶舾装的一部份。

最大体的船舶舾装包括船舶动力装置、电力设备、通信导航、系泊设备、救生设备、生活设施、为完成特定任务而装备的各类机械等。

例如集装箱船大舱内安装有导轨架，舱面上设有舱口盖；渔船设打鱼、加工和冷藏设备；挖泥船设有挖泥装置、专用泥泵、泥门等；运输液化气体的船舶更装有各类特殊的设备。

二、动力装置的组成为船舶推动和其他需要提供机械能、电能、热能的成套装置叫船舶动力装置。

船舶动力装置一般由推动装置、辅助机械和管路系统组成。

1.推动装置推动装置是利用主机（柴油机、汽轮机、燃气轮机和核动力汽轮机等）将燃料燃烧得来的热能转变成机械能并通过轴系传递给推动器（螺旋桨），从而推动船舶前进，推动装置包括主机、齿轮箱、轴系和推动器。

2.辅助机械辅助机械一是为保证主机正常运转设置的各类机械设备，例如各类水泵及油泵、净油机、空气紧缩机等；二是为保证船舶的航向、停泊、装卸和供给全船照明及机械动力的机械设备，如舵机、锚机、起货机、发电机、锅炉、货油泵和液货泵等。

3.管路系统管路系统亦叫管系或系统。

它的任务是保证船舶主机正常工作和船舶航行性能、安全及知足船上人员日常生活的需要。

船舶管路系统包括动力系统、船舶系统和特殊船舶的专用系统。

例如油船、挖泥船、化学品船和液化汽船等都设有特殊的专用系统。

三、系统和管路的概念在船舶工业中，“系统”和“管路”这两个名词的意义是不同的。

1. 系统“系统”是指用来流通某种工质或完成某种任务的管子、附件、机械、设备和器具的总称。

例如主机燃油系统就是指用来流通和供给主机燃烧的燃油的系统，它包括油舱、油柜、泵、滤器、净油机、加热器、粘度计、流量计、管子、阀件和其他附件等。

而舱底水系统是将机舱、货舱、舵机舱等处的舱底水排出舷外的系统，它包括舱底水泵、舱底水油水分离器、阀件、泥箱、吸入口、遥控阀和管子等。

铜工知识讲座概述：船舶管路如同人身上的血管一样，遍布着全船每个角落，它的任务是保证船舶正常航行及满足船员日常生活需要，起着举足轻重的作用。

按系统用途可分为动力系统和船舶系统两大类：动力系统是为船舶主机正常工作而设置的系统，如燃油系统、滑油系统、冷却系统、压缩空气系统和排气系统；舶舶系统是保证船舶的航行性能、安全及船员日常生活需要而设置的系统，主要有污水系统、压载系统、消防系统、日用水系统、疏排水系统、蒸汽系统、测量.注入.空气系统及油轮货油系统。

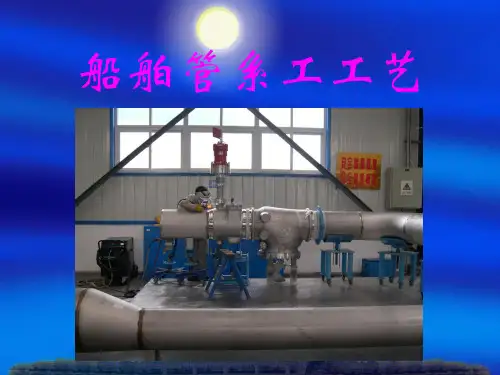

船舶管系工（铜工）的任务就是完成系统管路的制作、安装和修理。

为此，管理人员和施工人员必须明确各个系统的用途、熟悉管系原理图；了解各个系统的主要设备、附件及工作原理；懂得各个系统的布置原则和安装技术要求；掌握管系工的基本操作技能；在缺乏资料的情况下，能根据具体情况构思设计、灵活处理。

一、基本概念1、管子的公称通经指的是什么？如何表示？管子的公称通径也叫做公称直径，用字母DN（旧用Dg）表示，其后附加公称通径的尺寸，如DN25、DN100等。

公称通径只是管子规格的一种称呼，它不一定等于管子的内径；相同公称通径的管子可有相同的外径和不同的壁厚或有不同的外径和壁厚。

如公称通径DN50钢管的外径和壁厚可以是Φ57×3.5、Φ57×4、Φ60×4。

2、无缝钢管的规格尺寸如何表示？常用的牌号有那些？各适用于什么管路？无缝钢管的规格标记一般采用Φ（外径）×δ（壁厚）表示。

如外径为76mm、壁厚为4mm的无缝钢管，可记作无缝钢管Φ76×4。

如果要注明钢管的材料时，则还要加上牌号。

1）普通碳素钢管常用的牌号有A2、A3、A4等，适用于管壁温度小于250℃的燃油、滑油、CO2、压缩空气、消防、给水等管路。

2）优质碳素钢管常用的牌号有10#、20#等，适用于管壁温度小于435℃的蒸汽、高压油、高压水、锅炉等管路。

3）耐热合金钢管常用的牌号有15CrMo、16Mo、20Mo等，适用于管壁温度大于435℃的过热蒸汽管、锅炉管等。
