船舶管路系统基础知识船舶管路系统基础知识船舶管路系统基础知识船舶管路系统简称船舶管系，是指保证船舶航行性能和安全，以及满足船舶正常运行和人员生活需要的管路系统。
包括管子及其附件、机械、器具和仪表所组成的整体。
船上的管路纵横交错，遍布全船。
现代大型船舶上有多达数十种管系，但概括起来，可将各种船舶管系分为以下两大类：(1)动力管系，又称动力系统。
是指为船舶动力装置服务的管路系统。
有燃油、润滑油、冷却水，压缩空气、蒸气和排气系统等。
(2)船舶通用管系，又称船舶系统。
是指为保证船舶的正常航行和安全以及船员、旅客生活所必需而设置的管路系统。
有压载水、舱底水、消防水、日用海淡水、通风和空调系统等。
本章主要介绍上述管路系统的组成、布置、用途和要求，另外还介绍一些相关的设施，如测深管、空气管、溢流管、船底塞等。
第一节船舶动力管系一、燃油系统燃油系统的主要任务是向主机、副机及锅炉提供数量足够和质量可靠的燃油。

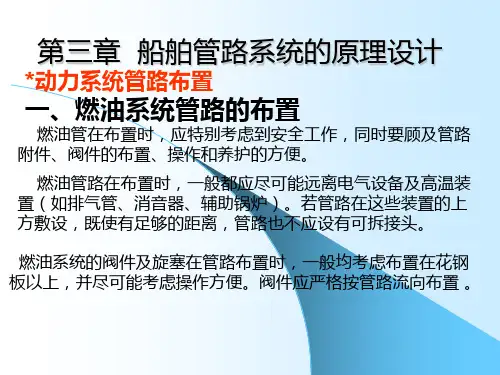

1．燃油系统的组成、布置和要求燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关的管路和阀件等组成。
上述设备按其功能不同主要分为：注入、贮存、测量、驳运、净化、供应等几个部分。
(1)注入：在主甲板两舷设有带标准法兰的用以注入的直角截止阀。
标准法兰与舷外供油管的法兰对接，可实现预定的注入。
(2)贮存：燃油一般贮存在深油舱或双层底油舱柜中，油舱柜及系统的布置必须符合下列要求：①燃油舱柜尽可能布置成为船体结构的一部分。
布置于双层底内的燃油舱柜，如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时，应以隔离空舱隔开。
入各自的循环柜或日用柜中。
1．曲轴箱油润滑系统柴油机曲轴箱油又称为系统油。
系统主要由滑油贮存舱柜、滑油循环柜、滑油泵、净化设备及滑油冷却器等组成。
(1)滑油贮存舱柜：大型船舶常在双层底下设有贮油舱，油舱的四周应设有干隔舱与其他油水舱隔开，并设有测量管。
通过滑油驳运泵将舱中滑油驳至重力柜，由重力柜向主、副机循环柜补油。
中小型船舶一般常将滑油贮存于重力柜中，重力柜应设有透气管与溢流管。
(2)滑油循环柜：常用于干式曲轴箱的大型低速柴油机，而小型高速柴油机则利用曲轴箱作为滑油循环柜，故称为湿式曲轴箱。
(3)滑油泵：滑油泵常设有两台，其中一台备用。
如果主机自带滑油泵的可设一台。
为保证滑油压力稳定和流动均匀，常采用螺杆泵，在泵的吸人端管上一般装有真空表，为保证正常吸油，真空度应不超过0．03MPa。
泵的排出管上装有安全阀和调节压力、流量的旁通阀。
其调定压力为管路正常供油压力的1．1倍。
(4)净化设备：主要有两种形式。
①滑油分油机：滑油分油机通过吸人管从滑油循环柜中吸入曲轴箱油，经加热器预热后送至分油机进行净化处理，净油重新返回循环柜。
事实上，这是一个独立的净化系统。
在主机运转中可连续对滑油循环柜中的曲轴箱油进行分离净化处理，其净化速率应保证一天内的净化油量为循环柜贮油量的2-3倍。
②滑油滤器：滑油泵的进口端和出口端分别设有粗、细滤器，滤器_般为双联式。
装在进口端的一般为粗滤器(有时还用磁性粗滤器)，装在出口端的一般为细滤器。
前后装有压力表，平时可根据滑油流经滤器前后的压力差来判断滤器的工作情况(燃油滤器亦同)。
若压差增大超过正常值，表明滤器已变脏堵塞，需立即清洗；若无压力差或压力差变小，则表明滤网破损或滤芯装配不对，需立即拆卸检查。
(5)滑油冷却器：循环流动的润滑油对运行中的主、副机摩擦面有冷却作用，这样润滑油的温度就会逐渐升高，必须通过冷却器进行冷却，让多余的热量通过冷却器中流动的海水带走，以保持润滑油一定的温度。
目前常用的滑油冷却器有管壳式与板式两种。
曲轴箱系统油的管理要点：(1)确保滑油的工作压力。
滑油工作压力应按说明书要求调节，一般保持在0．1 5-0．4MPa，滑油的压力应高于海水和淡水压力。
滑油的压力可由滑油泵的旁通阀凋节。
滑油压力过高会加大油泵与管路负荷，滑油易漏泄，易氧化变质；滑油压力过低，则因供油不足加剧机件磨损，严重时会发生重大机损事故。
因此，船舶柴油机均应设有滑油低压报警装置和失压安全保护装置。
(2)确保滑油的工作温度。
滑油温度过低，粘度增大，摩擦阻力增大，滑油泵耗功增加；滑油温度过高，粘度降低，润滑性能变差，零部件磨损增大，滑油易氧化变质。
通常，滑油进口温度应保持40。
55％(中高速机取上限)；最高温度不允许超过65。
E(中高速机为70；进出口温度差一般为l0。
15℃，滑油温度一般可通过滑油冷却器的旁通阀调节。
(3)保证正常的工作油位。
定时检查循环柜油位，不足时及时补充。
油位过低，油温将会升高，加速氧化变质，严重时将有断油危险。
油位过高将可能造成溢油危险。
(4)备车和完车时的管理①备车时应提前对滑油系统进行加温，一般在开航前2h开启分油机，其加热温度掌握在82℃以下循环分离，使系统中的滑油逐步预热到38℃左右，即可启动滑油泵，使滑油在系统中循环并对机件预热，防止柴油机起动时干摩擦。
②主机完车后，应继续让系统运转20ran左右，使柴油机各润滑表面继续得到冷却。
另外还应做到定期取油样化验分析，化验项目一般有粘度、总碱值、酸值、闪点、水分、残炭等，化验间隔期不应超过半年，并根据化验结果采取相应处理措施，定期检查与清洁滑油冷却器等。
2．透平油润滑系统透平油润滑系统亦称涡轮增压器润滑系统，通常有两种形式：自身封闭式润滑(不需另设润滑系统)和重力一强制混合循环润滑。
对于滑动式轴承的增压器，通常采用后一种润滑形式。
系统主要由重力油柜、循环油柜、透平油泵、冷却器、滤器等组成。
由于增压器是高速旋转的机械，对其润滑尤其重要，不允许有瞬间的断油，系统的特点就是在应急情况下，靠重力油柜的存油能单独供增压器润滑l0-15mn。
在航行中，对于滚动式轴承的增压器即自身封闭式润滑系统，要随时通过观察镜的窗口，了解透平油的油位和油质，视情立即补油和换油。
对于滑动式轴承的增压器即重力一强制混合循环润滑系统，要随时注意系统的压力和重力油柜的油位。
3．气缸油润滑系统气缸油主要用于大型十字头柴油机气缸的润滑。
在某些中速筒形活塞式柴油机中，气缸润滑除采用飞溅润滑外，尚使用注油润滑。
系统主要由贮存柜、滤器、输送泵、日用柜、注油器等组成。
由于气缸油注人气缸后不可回收，所以必须根据柴油机转速、负荷及工况等综合因素调节注油器的注油量(但注油正时控制较难)。
如果注油量过多，不但浪费而且会使过剩的气缸油在活塞顶面、环槽和排气阀等处形成沉淀物，引起活塞环和排气阀粘着，并使气口和气阀通道因积炭堵塞而变窄，严重时将导致扫气箱着火；若注油量过少，则难以形成完整的油膜，使活塞环与缸套磨损加剧，燃气漏泄严重，环面有磨痕，倒角消失而导致拉缸事故的发生。
在航行中，要定期检查日用柜的油位，及时补充；定期检查各注油器的工况，及时调整。
在备车过程中，要手摇各注油器数转，进行人工注油，避免在起动过程中活塞和气缸间的于磨擦，以利于柴油机的起动。
在检修吊缸过程中，要注意检查缸内各注油口出油量和布油情况，发现问题应予以解决。
三、冷却水系统冷却水系统的任务是将柴油机运行时内部产生的热量有效地散发出来，以保证柴油机的正常连续运行。
目前柴油机的冷却方式分强制液体冷却和自然风冷两种，绝大多数柴油机使用前者。
在柴油机强制液体冷却系统中的冷却介质通常有淡水、海水、滑油和柴油等四种。
淡的水质稳定，传热效果好并可采用水处理解决其腐蚀和结垢的缺陷，因而它是目前使用广泛的一种理想冷却介质；海水的水质难以控制且其腐蚀(海水盐分大，对金属机件会产生强烈的电化学腐蚀)和结垢的问题比较突出，因而目前很少使用海水直接对柴油机进行冷却。
滑油的比热小，传热效果差，高温状态下易在冷却腔内产生结焦，但它不存在因泄漏而污染曲轴箱油的危险，因而适合于作为活塞冷却介质；柴油用来作为喷油器的冷却介质。
目前，船用柴油机冷却系统的一般规律是用淡水系统强制冷却柴油机，然后用海水系统强制冷却淡水系统和其他载热流体。
在系统布置上，前者属闭式循环，后者属开式。
两者组成的冷却系统称闭式冷却系统。
1.海水系统海水系统主要由海水泵、滤器、热交换器、通海阀等组成。
主要作用是通过热交换器对滑油、淡水与增压空气等进行有效的冷却。
对海水系统的管理要点：(1)根据不同的海域与海况，正确选用高、低位海底阀，保证海水系统的畅通。
(2)定期清洗海底门，维持稳定的海水压力。
(3)寒冷天气要加强管理，防止系统结冰。
2．淡水系统淡水系统主要由淡水泵、淡水冷却器、膨胀水箱等组成，其主要作用是对柴油机内部进行有效的冷却，减小受热部件的热负荷，保证气缸磨擦面间的油膜等。
设置膨胀水箱的作用是使系统中的淡水受热后有膨胀的余地；补充系统中因蒸发和泄漏而损失的水量，保证淡水泵有足够的吸入压力；排放系统中的空气，投药、水处理的场所；若箱中有加热装置，可对冷却淡水加热用以暖缸。
对淡水系统的管理要点：(1)淡水压力应高于海水压力，防止冷却器泄漏时海水漏人淡水中。
(2)淡水温度应根据说明书调整至正常工作范围，出口温度一般取接近上限值，进出口温差不大于l2℃。
(3)淡水温度常用冷却器管路上的海、淡水旁通阀来调节，淡水合理的流动路径应是自下而上流动，流量可用淡水泵的出口阀调节，各缸的温度可用各缸的出口阀调节，进口阀始终处于全开位置上。
(4)定期检查膨胀水箱水位，及时补水，定期进行水质处理。
(5)备车时应开动淡水泵进行冷却系统驱气，还应加热暖缸，使水温达到45℃左右。
(6)航行中，如果发现冷却水压力、膨胀水箱水位剧烈波动，膨胀水箱翻泡，可能是缸套或缸盖有裂纹。
检修时，气缸冷却水空间的水压试验压力应为0．7MP a。
(7)机动航行时，应控制温度的波动范围。
主机完车后，冷却水应继续循环20-30。
3．中央冷却系统中央冷却系统是近些年来出现的一种新型的柴油机冷却系统，这种系统的基本特点是使用不同工作温度的两个单独淡水循环系统，即高温淡水和低温淡水闭式系统。
前者用于冷却主机，后者通过冷却器冷却高温淡水。
低温淡水再在一个中央冷却器中由开式的海水系统进行冷却。
由此，可保证只使用一个用海水作为冷却液的冷却器，简化了海水管系的布置并可保证柴油机在工况变化时其冷却水参数不变。
由于这种中央冷却系统较前述传统的冷却水系统有明显优点，因而它已陆续在新型柴油机动力装置中得到应用。
四、压缩空气系统、蒸汽系统和排气系统1．压缩空气系统压缩空气系统主要由空压机、空气瓶、减压阀、安全阀等组成。
其作用主要是起动主、副机、鸣气笛、海淡水压力柜的充气、海底门等吹除及其他杂用。
船规要求：为主tEN务的空压机至少2台，其中至少l台应为独立驱动。
空压机的总排量应在lh内使空气瓶由大气压力升至柴油机连续起动所需要的压力。
供主机起动用的空气瓶至少2个，其容量要求在额定工作压力的上限且在不补气的情况下，对每台可换向的主机在冷态下正倒车交替连续起动不少于l2次，对每台不能换向的主机在冷态下连续起动不少于6次。
