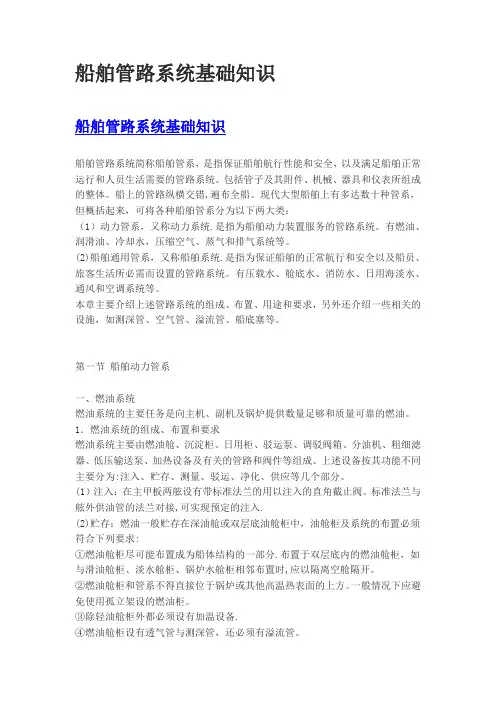

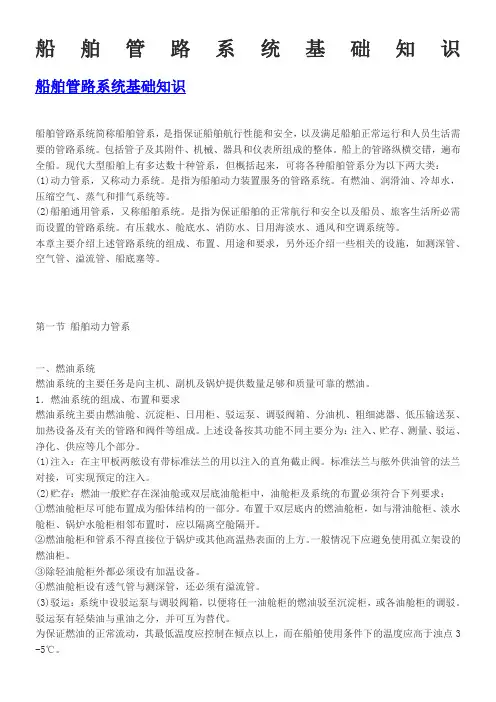

船舶管路系统基础知识船舶管路系统基础知识船舶管路系统简称船舶管系,就是指保证船舶航行性能与安全,以及满足船舶正常运行与人员生活需要得管路系统。
包括管子及其附件、机械、器具与仪表所组成得整体。
船上得管路纵横交错,遍布全船。
现代大型船舶上有多达数十种管系,但概括起来,可将各种船舶管系分为以下两大类:(1)动力管系,又称动力系统。
就是指为船舶动力装置服务得管路系统。
有燃油、润滑油、冷却水,压缩空气、蒸气与排气系统等。
(2)船舶通用管系,又称船舶系统。
就是指为保证船舶得正常航行与安全以及船员、旅客生活所必需而设置得管路系统。
有压载水、舱底水、消防水、日用海淡水、通风与空调系统等。
本章主要介绍上述管路系统得组成、布置、用途与要求,另外还介绍一些相关得设施,如测深管、空气管、溢流管、船底塞等。
第一节船舶动力管系一、燃油系统燃油系统得主要任务就是向主机、副机及锅炉提供数量足够与质量可靠得燃油。
1.燃油系统得组成、布置与要求燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关得管路与阀件等组成。
上述设备按其功能不同主要分为:注入、贮存、测量、驳运、净化、供应等几个部分。
(1)注入:在主甲板两舷设有带标准法兰得用以注入得直角截止阀。
标准法兰与舷外供油管得法兰对接,可实现预定得注入。
(2)贮存:燃油一般贮存在深油舱或双层底油舱柜中,油舱柜及系统得布置必须符合下列要求:①燃油舱柜尽可能布置成为船体结构得一部分。
布置于双层底内得燃油舱柜,如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时,应以隔离空舱隔开。
②燃油舱柜与管系不得直接位于锅炉或其她高温热表面得上方。
一般情况下应避免使用孤立架设得燃油柜。
③除轻油舱柜外都必须设有加温设备。
④燃油舱柜设有透气管与测深管,还必须有溢流管。
(3)驳运:系统中设驳运泵与调驳阀箱,以便将任一油舱柜得燃油驳至沉淀柜,或各油舱柜得调驳。
驳运泵有轻柴油与重油之分,并可互为替代。
