船舶管系

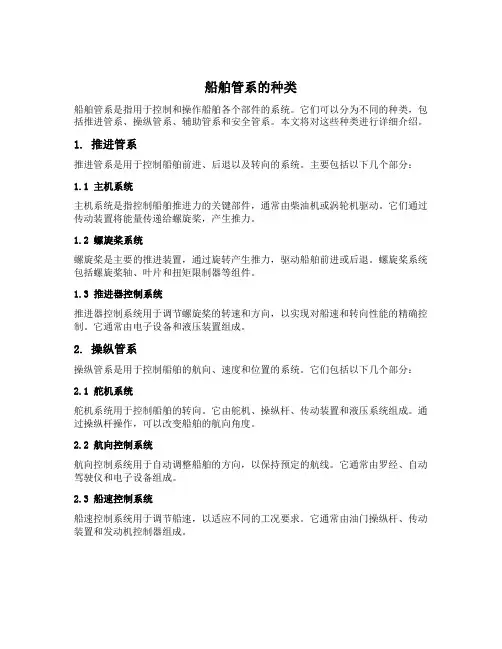

船舶管系的种类船舶管系是指用于控制和操作船舶各个部件的系统。

它们可以分为不同的种类，包括推进管系、操纵管系、辅助管系和安全管系。

本文将对这些种类进行详细介绍。

1. 推进管系推进管系是用于控制船舶前进、后退以及转向的系统。

主要包括以下几个部分：1.1 主机系统主机系统是指控制船舶推进力的关键部件，通常由柴油机或涡轮机驱动。

它们通过传动装置将能量传递给螺旋桨，产生推力。

1.2 螺旋桨系统螺旋桨是主要的推进装置，通过旋转产生推力，驱动船舶前进或后退。

螺旋桨系统包括螺旋桨轴、叶片和扭矩限制器等组件。

1.3 推进器控制系统推进器控制系统用于调节螺旋桨的转速和方向，以实现对船速和转向性能的精确控制。

它通常由电子设备和液压装置组成。

2. 操纵管系操纵管系是用于控制船舶的航向、速度和位置的系统。

它们包括以下几个部分：2.1 舵机系统舵机系统用于控制船舶的转向。

它由舵机、操纵杆、传动装置和液压系统组成。

通过操纵杆操作，可以改变船舶的航向角度。

2.2 航向控制系统航向控制系统用于自动调整船舶的方向，以保持预定的航线。

它通常由罗经、自动驾驶仪和电子设备组成。

2.3 船速控制系统船速控制系统用于调节船速，以适应不同的工况要求。

它通常由油门操纵杆、传动装置和发动机控制器组成。

3. 辅助管系辅助管系是用于支持主要管系运行和提供额外功能的系统。

以下是一些常见的辅助管系：3.1 冷却水系统冷却水系统用于保持主机和其他设备的温度在正常范围内，并防止过热损坏。

它通常由水泵、冷却器和管路组成。

3.2 润滑油系统润滑油系统用于为主机和其他设备提供润滑，减少磨损和摩擦。

它通常由油泵、过滤器和油箱组成。

3.3 燃料系统燃料系统用于存储和供应燃料给主机和发电机。

它通常包括燃油箱、燃料滤清器和输送管路。

4. 安全管系安全管系是用于保护船舶和船员安全的系统。

以下是一些常见的安全管系：4.1 消防系统消防系统用于检测、报警和灭火，以防止火灾事故的发生。

船舶管系的种类船舶管系是指船舶上的各种管道系统，包括给水管系、排水管系、燃油管系、空气压缩机系统、消防系统等。

这些管系在船舶的运行中起着至关重要的作用，保障了船员的生命安全和船舶的正常运行。

本文将介绍几种常见的船舶管系。

一、给水管系给水管系主要包括淡水系统和海水系统。

淡水系统用于提供饮用水、洗涤用水和冷却用水等，而海水系统则主要用于冷却和消防。

在淡水系统中，常见的设备有淡水生成器、加热器、储罐等；在海水系统中，常见的设备有海水泵、冷却器等。

此外，在给水管系中还需要考虑到防污染措施，以确保排放不会对海洋环境造成污染。

二、排水管系排水管系主要包括黑污排放和灰污排放两个部分。

黑污是指厕所废物，而灰污则是指洗涤废物和厨房废物等。

为了避免对环境造成污染，船舶上的排水管系需要进行处理和过滤，常见的设备有污水处理装置、沉淀池等。

三、燃油管系燃油管系主要用于供应船舶的动力系统，包括主机、辅机和锅炉等。

在燃油管系中，需要注意防止漏油和爆炸事故的发生。

常见的设备有燃油泵、过滤器、调节阀等。

四、空气压缩机系统空气压缩机系统主要用于提供压缩空气，以供应各种设备的运行。

常见的设备有压缩机、储气罐等。

在使用空气压缩机时，需要注意安全问题，避免因为过度压力而导致设备损坏或者人员伤亡。

五、消防系统消防系统是保障船员生命安全的重要措施之一。

它包括火灾报警系统、灭火系统和逃生通道等。

在消防系统中，需要考虑到不同区域之间的火灾隔离和控制，以及不同类型火灾所需使用的灭火剂。

综上所述，船舶管系是保障船舶正常运行和船员生命安全的重要组成部分。

在使用管系时，需要注意安全问题，避免因为设备故障或操作失误而导致事故的发生。

同时，对于不同类型的管系，需要针对性地进行维护和保养，以延长设备寿命和提高使用效率。

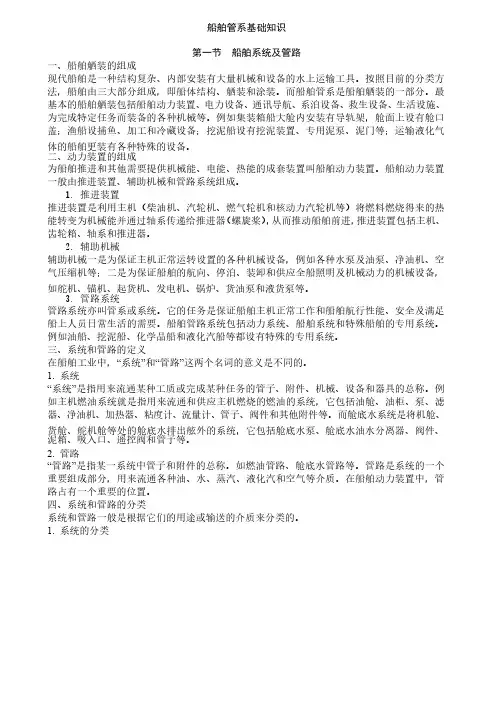

船舶管系基础知识第一节船舶系统及管路一、船舶舾装的组成现代船舶是一种结构复杂、内部安装有大量机械和设备的水上运输工具。

按照目前的分类方法，船舶由三大部分组成，即船体结构、舾装和涂装。

而船舶管系是船舶舾装的一部分。

最基本的船舶舾装包括船舶动力装置、电力设备、通讯导航、系泊设备、救生设备、生活设施、为完成特定任务而装备的各种机械等。

例如集装箱船大舱内安装有导轨架，舱面上设有舱口盖；渔船设捕鱼、加工和冷藏设备；挖泥船设有挖泥装置、专用泥泵、泥门等；运输液化气体的船舶更装有各种特殊的设备。

二、动力装置的组成为船舶推进和其他需要提供机械能、电能、热能的成套装置叫船舶动力装置。

船舶动力装置一般由推进装置、辅助机械和管路系统组成。

1.推进装置推进装置是利用主机（柴油机、汽轮机、燃气轮机和核动力汽轮机等）将燃料燃烧得来的热能转变为机械能并通过轴系传递给推进器（螺旋桨），从而推动船舶前进，推进装置包括主机、齿轮箱、轴系和推进器。

2.辅助机械辅助机械一是为保证主机正常运转设置的各种机械设备，例如各种水泵及油泵、净油机、空气压缩机等；二是为保证船舶的航向、停泊、装卸和供应全船照明及机械动力的机械设备，如舵机、锚机、起货机、发电机、锅炉、货油泵和液货泵等。

3.管路系统管路系统亦叫管系或系统。

它的任务是保证船舶主机正常工作和船舶航行性能、安全及满足船上人员日常生活的需要。

船舶管路系统包括动力系统、船舶系统和特殊船舶的专用系统。

例如油船、挖泥船、化学品船和液化汽船等都设有特殊的专用系统。

三、系统和管路的定义在船舶工业中，“系统”和“管路”这两个名词的意义是不同的。

1. 系统“系统”是指用来流通某种工质或完成某种任务的管子、附件、机械、设备和器具的总称。

例如主机燃油系统就是指用来流通和供应主机燃烧的燃油的系统，它包括油舱、油柜、泵、滤器、净油机、加热器、粘度计、器、净油机、加热器、粘度计、流量计、流量计、流量计、管子、阀件和其他附件等。

船舶管路系统基础知识船舶管路系统基础知识船舶管路系统简称船舶管系，是指保证船舶航行性能和安全,以及满足船舶正常运行和人员生活需要的管路系统。

包括管子及其附件、机械、器具和仪表所组成的整体.船上的管路纵横交错,遍布全船。

现代大型船舶上有多达数十种管系,但概括起来，可将各种船舶管系分为以下两大类：(1）动力管系，又称动力系统.是指为船舶动力装置服务的管路系统。

有燃油、润滑油、冷却水，压缩空气、蒸气和排气系统等。

（2）船舶通用管系，又称船舶系统。

是指为保证船舶的正常航行和安全以及船员、旅客生活所必需而设置的管路系统。

有压载水、舱底水、消防水、日用海淡水、通风和空调系统等.本章主要介绍上述管路系统的组成、布置、用途和要求，另外还介绍一些相关的设施,如测深管、空气管、溢流管、船底塞等。

第一节船舶动力管系一、燃油系统燃油系统的主要任务是向主机、副机及锅炉提供数量足够和质量可靠的燃油. 1．燃油系统的组成、布置和要求燃油系统主要由燃油舱、沉淀柜、日用柜、驳运泵、调驳阀箱、分油机、粗细滤器、低压输送泵、加热设备及有关的管路和阀件等组成。

上述设备按其功能不同主要分为：注入、贮存、测量、驳运、净化、供应等几个部分。

(1）注入：在主甲板两舷设有带标准法兰的用以注入的直角截止阀。

标准法兰与舷外供油管的法兰对接，可实现预定的注入。

(2）贮存：燃油一般贮存在深油舱或双层底油舱柜中，油舱柜及系统的布置必须符合下列要求:①燃油舱柜尽可能布置成为船体结构的一部分.布置于双层底内的燃油舱柜，如与滑油舱柜、淡水舱柜、锅炉水舱柜相邻布置时,应以隔离空舱隔开。

②燃油舱柜和管系不得直接位于锅炉或其他高温热表面的上方.一般情况下应避免使用孤立架设的燃油柜。

③除轻油舱柜外都必须设有加温设备。

④燃油舱柜设有透气管与测深管，还必须有溢流管。

（3)驳运：系统中设驳运泵与调驳阀箱,以便将任一油舱柜的燃油驳至沉淀柜，或各油舱柜的调驳。

驳运泵有轻柴油与重油之分，并可互为替代。

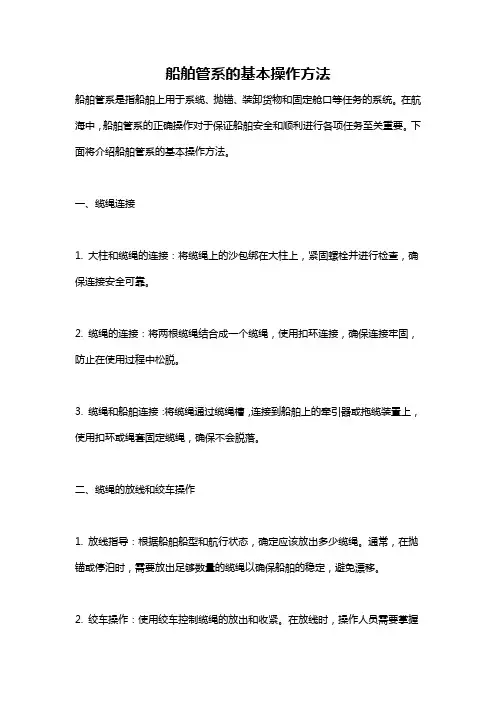

船舶管系的基本操作方法船舶管系是指船舶上用于系缆、抛锚、装卸货物和固定舱口等任务的系统。

在航海中，船舶管系的正确操作对于保证船舶安全和顺利进行各项任务至关重要。

下面将介绍船舶管系的基本操作方法。

一、缆绳连接1. 大柱和缆绳的连接：将缆绳上的沙包绑在大柱上，紧固螺栓并进行检查，确保连接安全可靠。

2. 缆绳的连接：将两根缆绳结合成一个缆绳，使用扣环连接，确保连接牢固，防止在使用过程中松脱。

3. 缆绳和船舶连接：将缆绳通过缆绳槽，连接到船舶上的牵引器或拖缆装置上，使用扣环或绳套固定缆绳，确保不会脱落。

二、缆绳的放线和绞车操作1. 放线指导：根据船舶船型和航行状态，确定应该放出多少缆绳。

通常，在抛锚或停泊时，需要放出足够数量的缆绳以确保船舶的稳定，避免漂移。

2. 绞车操作：使用绞车控制缆绳的放出和收紧。

在放线时，操作人员需要掌握绞车的速度和力度，以避免缆绳松脱或缆绳太紧造成损坏。

三、抛锚操作1. 抛锚位置选择：根据航行航区的海底地形和水深等条件，选择合适的抛锚位置。

应尽量选择平坦且无障碍物的海底，确保锚能够牢固地嵌入海底。

2. 抛锚姿态：将锚通过锚链或缆绳抛入海中，确保锚的朝向正确，并尽量使锚潜入海底，增强固定效果。

3. 锚绞车操作：使用绞车控制锚链或缆绳的放出和收紧，确保锚的牢固。

在收锚时，要逐步收回锚链或缆绳，以避免突然拉紧造成损坏。

四、装卸货物操作1. 缆绳固定：在装卸货物时，需要使用缆绳将货物固定住，防止滑动和倾倒。

通过缆绳的扣环和绳套将其牢固地固定在船舶上。

2. 缆绳和货物连接：将缆绳通过货物的固定环或吊眼，并使用绳套或索钩将其固定，确保连接可靠。

3. 缆绳绞车操作：使用绞车控制缆绳的收紧和放松，调整货物的位置和高度，确保货物稳定。

五、固定舱口操作1. 缆绳选用：选择具有足够强度和耐磨性的缆绳用于固定舱口。

可以使用钢缆绳、聚酯绳等，根据实际需要选用合适的材质。

2. 缆绳固定：将缆绳穿过舱口周围的固定环或吊眼，并使用扣环或绳套将其固定在船舶上，确保连接牢固。

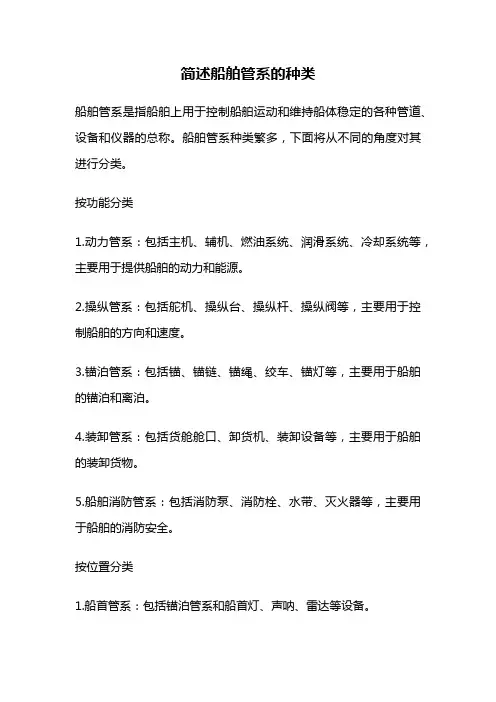

简述船舶管系的种类船舶管系是指船舶上用于控制船舶运动和维持船体稳定的各种管道、设备和仪器的总称。

船舶管系种类繁多，下面将从不同的角度对其进行分类。

按功能分类1.动力管系：包括主机、辅机、燃油系统、润滑系统、冷却系统等，主要用于提供船舶的动力和能源。

2.操纵管系：包括舵机、操纵台、操纵杆、操纵阀等，主要用于控制船舶的方向和速度。

3.锚泊管系：包括锚、锚链、锚绳、绞车、锚灯等，主要用于船舶的锚泊和离泊。

4.装卸管系：包括货舱舱口、卸货机、装卸设备等，主要用于船舶的装卸货物。

5.船舶消防管系：包括消防泵、消防栓、水带、灭火器等，主要用于船舶的消防安全。

按位置分类1.船首管系：包括锚泊管系和船首灯、声呐、雷达等设备。

2.船尾管系：包括操纵管系、动力管系和船尾灯、动力舵、推进器等设备。

3.甲板管系：包括装卸管系、消防管系和各种舱口、救生艇等设备。

4.舱室管系：包括舱盖、舱口、货舱、仓储设备等。

按材质分类1.钢铁管系：包括舵机、锚绳、锚链等。

2.塑料管系：包括柔性救生艇、塑料水管等。

3.橡胶管系：包括护舷、防撞垫等。

4.复合材料管系：包括船体保护、防腐设备等。

按作用分类1.主管系：包括主机、辅机等，主要作用是提供船舶的动力和能源。

2.辅管系：包括冷却系统、润滑系统、通风系统等，主要作用是保证主管系的正常运行。

3.控制管系：包括操纵管系、舵机等，主要作用是控制船舶的方向和速度。

4.安全管系：包括消防管系、救生设备等，主要作用是保证船舶的安全。

船舶管系种类繁多，按不同的分类方法可以得到不同的分类结果。

在船舶的设计、建造和运营过程中，必须对船舶管系进行严格的管理和维护，以确保船舶的安全和稳定运行。
