智能卡基础知识M1卡

IC卡、M1卡、CPU卡、SAM卡、PSAM卡的联系与区别一、技术方面（非接触式IC卡）1、逻辑加密卡又叫存储卡，卡内的集成电路具有加密逻辑和EEPROM（电可擦除可编程只读存储器）。

2、CPU卡又叫智能卡，卡内的集成电路包括中央处理器（CPU）、EEPROM、随机存储器(ROM)、以及固化在只读存储器（ROM）中的片内操作系统(COS)，有的卡内芯片还集成了加密运算协处理器以提高安全性和工作速度，使其技术指标远远高于逻辑加密卡。

3、CPU卡由于具有微处理功能，使得在交易速度以及数据干扰方面远远高于逻辑加密卡，且允许多张卡片同时操作，具有防冲突机制。

4、两者在技术方面的最大区别在于：CPU卡是一种具有微处理芯片的IC卡，可执行加密运算和其它操作，存储容量较大，能应用于不同的系统；逻辑加密卡是一种单一的存储卡，主要特点是内部有只读存储器，但存储容量较CPU卡小，使其在用途方面没有扩展性。

二、保密方面（非接触式IC卡）1、逻辑加密卡具有防止对卡中信息随意改写功能的存储IC 卡，当对加密卡进行操作时必须首先核对卡中密码，只有核对正确，卡中送出一串正确的应答信号时，才能对卡进行正确的操作，但由于只进行一次认证，且无其它的安全保护措施，容易导致密码的泄露和伪卡的产生，其安全性能很低。

2、由于CPU卡中有微处理机和IC卡操作系统（COS），当CPU卡进行操作时，可进行加密和解密算法（算法和密码都不易破解），用户和IC卡系统之间需要进行多次的相互密码认证（且速度极快），提高了系统的安全性能，对于防止伪卡的产生有很好的效果。

综上所述，对于逻辑加密卡和CPU卡来说，CPU卡不仅具有逻辑加密卡的所有功能，更具有逻辑加密卡所不具备的高安全性、灵活性以及支持与应用扩展等优良性能，也是今后IC 卡发展的主要趋势和方向。

三、CPU卡安全系统与逻辑加密系统的比较众所周知，密钥管理系统（Key Management System），也简称KMS，是IC项目安全的核心。

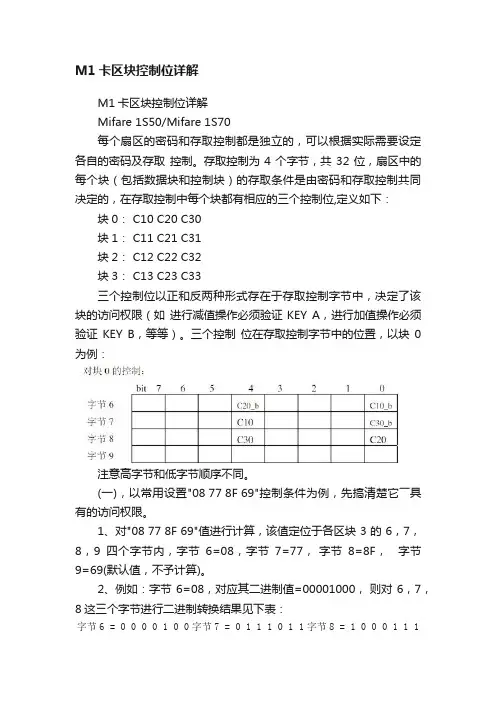

M1卡区块控制位详解M1卡区块控制位详解Mifare 1S50/Mifare 1S70每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。

存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下：块0： C10 C20 C30块1： C11 C21 C31块2： C12 C22 C32块3： C13 C23 C33三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）。

三个控制位在存取控制字节中的位置，以块0为例：注意高字节和低字节顺序不同。

(一)，以常用设置"08 77 8F 69"控制条件为例，先搞清楚它――具有的访问权限。

1、对"08 77 8F 69"值进行计算，该值定位于各区块3的6，7，8，9四个字节内，字节6=08，字节7=77，字节8=8F，字节9=69(默认值，不予计算)。

2、例如：字节6=08，对应其二进制值=00001000，则对6，7，8这三个字节进行二进制转换结果见下表：字节6 = 0 0 0 0 1 0 0 字节7 = 0 1 1 1 0 1 1 字节8 = 1 0 0 0 1 1 10 1 13、参照表2及表4算法,字节6的全部二进制值取反,字节7的低四位二进制值取反,字节8不变,得到：字节号 对应二进制值位置 高4位 位置 低4位 字节6字节7字节8 0 0 0 0 1 0 0 0 0 1 1 1 0 1 1 1 1 0 0 0 1 1 1 1 C2Y C1Y C3Y 1 1 1 1 0 1 1 1 1 0 0 0 C1Y C3Y C2Y 0 1 1 1 1 0 0 0 1 1 1 1 所属块位 块3块2块1块0 块3块2块1块04、对以上6，7，8字节的存取/控制二进制已取反值，依照表2，表4块位转换为各块控制值，如下表：块3位 字节7，字节6，字节8 = C13，C23，C33 = C1Y ，C2Y ，C3Y = 0 1 1 块2位 块1位 块0位 字节7，字节6，字节8 = C12，C22，C32 = C1Y ，C2Y ，C3Y = 1 1 0 字节7，字节6，字节8 = C11，C21，C31 = C1Y ，C2Y ，C3Y = 1 1 0 字节7，字节6，字节8 = C10，C20，C30 = C1Y ，C2Y ，C3Y = 1 1 0注意：1、高4位的各块值=低4位的各块值时，其值可用。

Mifare One卡特性简介M1卡为8K位的非接触式IC卡。

电气特性●容量为8K位EEPROM●分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位●每个扇区有独立的一组密码及访问控制●每张卡有唯一序列号，为32位●具有防冲突机制，支持多卡操作●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路●工作温度：-20℃～50℃●工作频率：13.56MHZ●通信速率：106KBPS●读写距离：100mm以内（与读写器有关）●数据保存期为10年，可改写10万次，读不限次存储结构M1卡分为16个扇区，每个扇区4块（块0～3），共64块，按块号编址为0～63。

第0扇区的块0（即绝对地址0块）用于存放厂商代码，已经固化，不可更改。

其他各扇区的块0、块1、块2为数据块，用于存贮数据；块3为控制块，存放密码A、存取控制、密码B，其结构如下：A0A1A2A3A4A5 FF 07 80 69 B0B1B2B3B4B5密码A(6字节) 存取控制(4字节) 密码B(6字节)控制属性每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。

在存取控制中每个块都有相应的三个控制位,定义如下：块0：C10 C20 C30块1：C11 C21 C31块2：C12 C22 C32块3：C13 C23 C33三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）。

三个控制位在存取控制字节中的位置如下（字节9为备用字节，默认值为0x69）：bit 7 6 5 4 3 2 1 0字节6 C23_b C22_b C21_b C20_b C13_b C12_b C11_b C10_b字节7 C13 C12 C11 C10 C33_b C32_b C31_b C30_b字节8 C33 C32 C31 C30 C23 C22 C21 C20（注：_b表示取反）其中，黑色区控制块3，蓝色区控制块2，绿色区控制块1，红色区控制块0。

IC卡与磁卡区别1当前，伴随着国民经济的信息化和电子化，磁卡、IC卡已经广泛应用到生产生活中。

现在我国每年各种磁卡、IC卡已经达到两亿张规模的发卡总量。

那么磁卡、IC卡是怎样工作的？它们又有什么区别呢？一、磁卡磁卡是在一张塑料片上均匀地涂布上一层磁性微粒材料制成的。

刚生产出来的磁卡上面的磁性微粒是不显磁性的，这样的磁卡就象一张白纸，人们需要在磁卡里输入一些信息才能使用。

那么信息是怎样被记录的呢？这就需要纪录磁头的帮助。

纪录磁头是一种一旦通上电流，就可以产生与电流成比例的磁场的装置。

人们通过控制设备让磁卡穿过纪录磁头，磁卡上的磁性微粒就被磁化。

如果信号电流是变化的，这种电流就可以表达某种信息，磁卡上的磁性体便随着电流的变化而不同程度地被磁化。

磁卡被磁化之后，卡片上就留下和电流变化规律相同的磁性，此时的磁卡也就纪录下了电流送来的信息，从而有了它自己的身份。

人们根据事先设置好的规则，在需要的时候就可以知道磁卡上包含了什么信息。

从上面我们看出，磁卡其实和录音机磁带的工作原理是相同的。

我们现在广泛使用的银行卡就属于磁卡。

它使我们潇洒的轻轻一划就可以完成付款，免去了找零等诸多的麻烦。

我们用银行卡消费的过程就是刷卡机的纪录磁头读取和重新磁化卡片的过程。

磁卡的优点是读写方便、成本低廉；磁卡的缺点是容易磨损、容易被其他磁场干扰。

所以最好不要把它和手机、钥匙放在一个口袋里，因为手机产生的磁场会使磁卡失效，钥匙会划伤磁条。

二、IC卡IC（Integrated Circuit）卡是1970年由法国人Roland Moreno发明的，他将集成电路芯片先封装在小铜片中，然后再镶嵌到塑料卡片中，制造出了世界上第一张IC卡片。

“IC卡”和“磁卡”都是从技术角度起的名字，不能将其和“信用卡”、“电话卡”等从应用角度命名的卡相混淆，比如电话卡就同时有磁卡式和IC卡式的。

自IC卡出现以后，国际上对它有多种叫法。

英文名称有“Smart Card”、“IC Card”等；在亚洲特别是香港、台湾地区，多称为“聪明卡”、“智慧卡”、“智能卡”等；在国内，一般简称为“IC卡”。

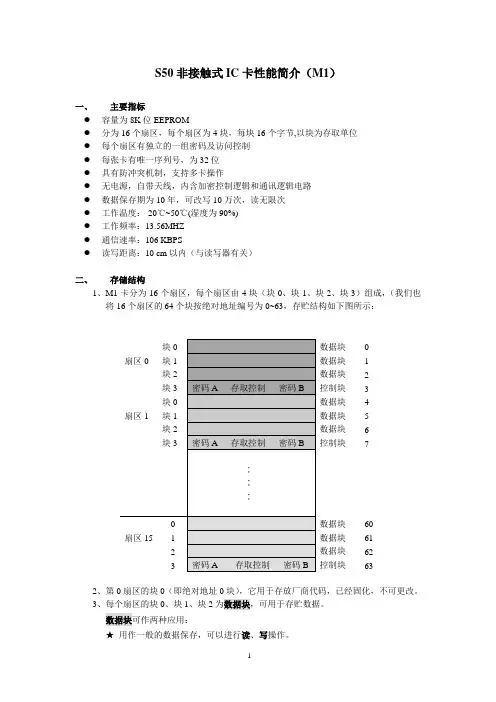

S50非接触式IC卡性能简介（M1）一、主要指标●容量为8K位EEPROM●分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位●每个扇区有独立的一组密码及访问控制●每张卡有唯一序列号，为32位●具有防冲突机制，支持多卡操作●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路●数据保存期为10年，可改写10万次，读无限次●工作温度：-20℃~50℃(湿度为90%)●工作频率：13.56MHZ●通信速率：106 KBPS●读写距离：10 cm以内（与读写器有关）二、存储结构1、M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：数据块0数据块 1数据块 2控制块 3数据块 4数据块 5数据块 6控制块7数据块60数据块61数据块62控制块632、第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。

3、每个扇区的块0、块1、块2为数据块，可用于存贮数据。

数据块可作两种应用：★用作一般的数据保存，可以进行读、写操作。

★用作数据值，可以进行初始化值、加值、减值、读值操作。

4、每个扇区的块3为控制块，包括了密码A、存取控制、密码B。

具体结构如下：密码A（6字节）存取控制（4字节）密码B（6字节）5、每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。

存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下：块0：C10 C20 C30块1：C11 C21 C31块2：C12 C22 C32块3：C13 C23 C33三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）。

三个控制位在存取控制字节中的位置，以块0为例：对块0的控制：字节7字节8字节9( 注：C10_b表示C10取反)存取控制（4字节，其中字节9为备用字节）结构如下所示：字节6字节7字节8字节9( 注：_b表示取反)6、数据块（块0、块1、块2）的存取控制如下：（KeyA|B 表示密码A或密码B，Never表示任何条件下不能实现）例如：当块0的存取控制位C10 C20 C30=1 0 0时，验证密码A或密码B正确后可读；验证密码B正确后可写；不能进行加值、减值操作。

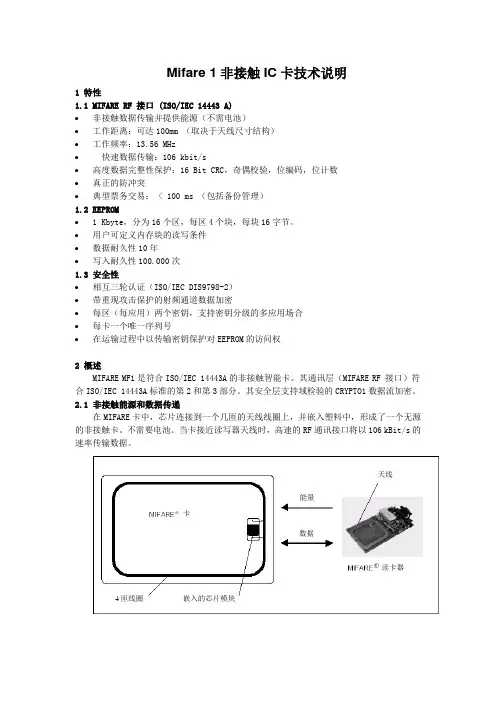

Mifare 1非接触IC卡技术说明1 特性1.1 MIFARE RF 接口 (ISO/IEC 14443 A)•非接触数据传输并提供能源（不需电池）•工作距离：可达100mm （取决于天线尺寸结构）•工作频率：13.56 MHz•快速数据传输：106 kbit/s•高度数据完整性保护：16 Bit CRC，奇偶校验，位编码，位计数•真正的防冲突•典型票务交易： < 100 ms （包括备份管理）1.2 EEPROM• 1 Kbyte，分为16个区，每区4个块，每块16字节。

•用户可定义内存块的读写条件•数据耐久性10年•写入耐久性100.000次1.3 安全性•相互三轮认证（ISO/IEC DIS9798-2）•带重现攻击保护的射频通道数据加密•每区（每应用）两个密钥，支持密钥分级的多应用场合•每卡一个唯一序列号•在运输过程中以传输密钥保护对EEPROM的访问权2 概述MIFARE MF1是符合ISO/IEC 14443A的非接触智能卡。

其通讯层（MIFARE RF 接口）符合ISO/IEC 14443A标准的第2和第3部分。

其安全层支持域检验的CRYPTO1数据流加密。

2.1 非接触能源和数据传递在MIFARE卡中，芯片连接到一个几匝的天线线圈上，并嵌入塑料中，形成了一个无源的非接触卡。

不需要电池。

当卡接近读写器天线时，高速的RF通讯接口将以106 kBit/s 的速率传输数据。

卡4匝线圈读卡器嵌入的芯片模块天线能量数据2.2 防冲突智能的防冲突功能可以同时操作读写范围内的多张卡。

防冲突算法逐一选定每张卡，保证与选定的卡执行交易，不会导致与读写范围内其他卡的数据冲突。

2.3 用户便捷性MIFARE 是针对用户便捷性优化的。

例如，高速数据传输使得完整的票务交易在不到100 ms 内处理完毕。

因此用户不必在读写器天线处停留，形成高的通过率，减少了公共汽车的登车时间。

在交易时，MIFARE 卡可以留在钱包里，甚至钱包里有硬币也不受影响。

S50非接触式IC卡性能简介（M1）一、主要指标●容量为8K位EEPROM●分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位●每个扇区有独立的一组密码及访问控制●每张卡有唯一序列号，为32位●具有防冲突机制，支持多卡操作●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路●数据保存期为10年，可改写10万次，读无限次●工作温度：-20℃~50℃(湿度为90%)●工作频率：13.56MHZ●通信速率：106 KBPS●读写距离：10 cm以内（与读写器有关）二、存储结构1、M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：数据块0数据块 1数据块 2控制块 3数据块 4数据块 5数据块 6控制块7数据块60数据块61数据块62控制块632、第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。

3、每个扇区的块0、块1、块2为数据块，可用于存贮数据。

数据块可作两种应用：★用作一般的数据保存，可以进行读、写操作。

★用作数据值，可以进行初始化值、加值、减值、读值操作。

4、每个扇区的块3为控制块，包括了密码A、存取控制、密码B。

具体结构如下：密码A（6字节）存取控制（4字节）密码B（6字节）5、每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。

存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下：块0：C10 C20 C30块1：C11 C21 C31块2：C12 C22 C32块3：C13 C23 C33三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）。

三个控制位在存取控制字节中的位置，以块0为例：对块0的控制：字节7字节8字节9( 注：C10_b表示C10取反)存取控制（4字节，其中字节9为备用字节）结构如下所示：字节6字节7字节8字节9( 注：_b表示取反)6、数据块（块0、块1、块2）的存取控制如下：（KeyA|B 表示密码A或密码B，Never表示任何条件下不能实现）例如：当块0的存取控制位C10 C20 C30=1 0 0时，验证密码A或密码B正确后可读；验证密码B正确后可写；不能进行加值、减值操作。

小区物业发的ic卡芯片类型小区物业发的IC卡芯片类型随着现代科技的不断发展，小区物业管理越来越依赖智能化的手段。

而IC卡芯片作为一种常见的智能卡片，被广泛应用于小区物业管理中。

本文将介绍几种常见的IC卡芯片类型，并分析其特点和应用。

一、M1卡芯片M1卡芯片是一种非接触式IC卡芯片，采用射频技术进行通讯。

该芯片具有存储容量大、读写速度快、安全性高等特点，广泛应用于小区门禁系统和一卡通系统中。

M1卡芯片可以实现门禁、消费、停车等多种功能，方便了小区居民的生活。

二、CPU卡芯片CPU卡芯片是一种具备处理器功能的IC卡芯片，其内置的处理器可以进行复杂的运算和逻辑判断。

相比于M1卡芯片，CPU卡芯片的功能更加强大，安全性更高。

小区物业可以利用CPU卡芯片实现更加复杂的业务逻辑，例如小区停车管理、人员考勤等。

此外，CPU卡芯片还可以通过网络进行远程管理，提高了小区物业管理的效率。

三、身份证芯片身份证芯片是一种嵌入式的IC卡芯片，被广泛应用于居民身份证中。

该芯片可以存储个人的基本信息和指纹等生物特征，具有高度安全性和防伪性。

小区物业可以利用身份证芯片实现小区门禁系统的身份验证，保障小区居民的安全。

四、蓝牙卡芯片蓝牙卡芯片是一种基于蓝牙技术的IC卡芯片，可以实现与手机等设备的无线通信。

小区物业可以利用蓝牙卡芯片实现小区门禁系统的开门功能，居民只需将手机靠近读卡器即可开启门禁。

这种方式方便快捷，提高了小区门禁的便利性。

五、二维码卡芯片二维码卡芯片是一种将二维码技术应用于IC卡的智能卡片。

小区物业可以将居民的信息编码成二维码，嵌入到卡片中。

居民只需将卡片放在读卡器上，即可实现门禁验证和消费支付等功能。

二维码卡芯片具有低成本、易制作等特点，逐渐被小区物业广泛采用。

随着小区物业管理的智能化进程，IC卡芯片在小区门禁、消费支付、停车管理等方面发挥着重要作用。

不同类型的IC卡芯片具有各自的特点和应用场景，小区物业可以根据实际需求选择合适的芯片类型。

IC卡与磁卡区别1当前，伴随着国民经济的信息化和电子化，磁卡、IC卡已经广泛应用到生产生活中。

现在我国每年各种磁卡、IC卡已经达到两亿张规模的发卡总量。

那么磁卡、IC卡是怎样工作的？它们又有什么区别呢？一、磁卡磁卡是在一张塑料片上均匀地涂布上一层磁性微粒材料制成的。

刚生产出来的磁卡上面的磁性微粒是不显磁性的，这样的磁卡就象一张白纸，人们需要在磁卡里输入一些信息才能使用。

那么信息是怎样被记录的呢？这就需要纪录磁头的帮助。

纪录磁头是一种一旦通上电流，就可以产生与电流成比例的磁场的装置。

人们通过控制设备让磁卡穿过纪录磁头，磁卡上的磁性微粒就被磁化。

如果信号电流是变化的，这种电流就可以表达某种信息，磁卡上的磁性体便随着电流的变化而不同程度地被磁化。

磁卡被磁化之后，卡片上就留下和电流变化规律相同的磁性，此时的磁卡也就纪录下了电流送来的信息，从而有了它自己的身份。

人们根据事先设置好的规则，在需要的时候就可以知道磁卡上包含了什么信息。

从上面我们看出，磁卡其实和录音机磁带的工作原理是相同的。

我们现在广泛使用的银行卡就属于磁卡。

它使我们潇洒的轻轻一划就可以完成付款，免去了找零等诸多的麻烦。

我们用银行卡消费的过程就是刷卡机的纪录磁头读取和重新磁化卡片的过程。

磁卡的优点是读写方便、成本低廉；磁卡的缺点是容易磨损、容易被其他磁场干扰。

所以最好不要把它和手机、钥匙放在一个口袋里，因为手机产生的磁场会使磁卡失效，钥匙会划伤磁条。

二、IC卡IC（Integrated Circuit）卡是1970年由法国人Roland Moreno发明的，他将集成电路芯片先封装在小铜片中，然后再镶嵌到塑料卡片中，制造出了世界上第一张IC卡片。

“IC卡”和“磁卡”都是从技术角度起的名字，不能将其和“信用卡”、“电话卡”等从应用角度命名的卡相混淆，比如电话卡就同时有磁卡式和IC卡式的。

自IC卡出现以后，国际上对它有多种叫法。

英文名称有“Smart Card”、“IC Card”等；在亚洲特别是香港、台湾地区，多称为“聪明卡”、“智慧卡”、“智能卡”等；在国内，一般简称为“IC卡”。

银深源M1卡技术标准M1卡简介：M1芯片，是指菲利浦下属子公司恩智浦出品的芯片缩写，全称为NXP Mifare1系列，常用的有S50及S70两种型号。

目前已经有国产芯片与其兼容，利用PVC封装M1芯片、感应天线，然后压制成型后而制作的卡即是智能卡行业所说的M1卡，属于非接触式IC卡。

非接触式IC卡又称射频卡，成功地解决了无源(卡中无电源)和免接触这一难题，是电子器件领域的一大突破。

主要用于公交、轮渡、地铁等自动收费系统，也应用在门禁管理、身份证明和电子钱包。

M1卡，优点是可读可写的多功能卡，缺点是：价格稍贵，感应距离短，适合非定额消费系统、停车场系统、门禁考勤系统等。

M1卡工作原理:射频读写器向M1卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。

M1(S50)卡详细规格：芯片类型:Philips Mifare 1 IC S50；存储容量:8Kbit，16个分区，每分区两组密码；工作频率:13.56 MHz；通讯速率:106KBoud；读写距离:2.5～10cm；读写时间:1～2ms；工作温度:-20℃～55℃；擦写寿命:>100,000次；数据保存:>10年；外形尺寸:ISO标准卡 85.6x54x0.82；封装材料:PVC、PET、PETG、0.13mm铜线；封装工艺:超声波自动植线/自动碰焊；执行标准:ISO14443A；典型应用：企业/校园一卡通、公交储值卡、高速公路收费、停车场、小区管理、会员卡、会员管理等。

M1(S70)卡详细规格：1、容量为 32K 位 EEPROM；2、分为 40 个扇区，其中 32 个扇区中每个扇区存储容量为 64 个字节，分为 4 块，每块16 个字节；以块为存取单位以块为存取单位；3、每个扇区有独立的一组密码及访问控制；4、每张卡有唯一序列号，为 32 位；5、具有防冲突机制，支持多卡操作；6、无电源，自带天线，内含加密控制逻辑和通讯逻辑电路；7、数据保存期为 10 年，可改写 10 万次，读无限次；8、工作温度： -20 ℃ ~50 ℃ ( 湿度为 90%)；9、工作频率： 13.56MHZ；10、通信速率：106 KBPS；11、读写距离： 10 cm 以内（与读写器有关）。

深圳市联合智能卡有限公司
CPU卡和M1卡有什么不同点
CPU卡的全称是Chip Operating System，翻译为片内操作系统或者是芯片操作系统。

卡内带有微处理器CPU、存储单元（包括随机存储器RAM、程序存储器ROM（FLASH）、用户数据存储器EEPROM以及芯片操作系统COS。

装有COS的CPU卡相当于一台微型计算机，不仅具有数据存储功能，同时具有命令处理和数据安全保护等功能。

M1芯片全称为NXP Mifare1系列，常用的有S50及S70两种型号，其中S50芯片的存储容量是1KB，而S70型号的芯片存储容量都是4KB。

目前来说，有复旦微电子公司的国产芯片与其兼容。

那CPU卡和M1卡有什么不同点？
首先CPU卡是一个微型计算器，其采用动态密钥，密钥存储、交易验证与加密计算都由SAM卡独立完成，安全性比M1卡高，M1卡智能采用固定密钥，不支持SAM卡双向认证；CPU卡的是带有COS系统操作的，则M1卡是没有的；跟M1卡相比，CPU卡的容量可以根据需求者而变；CPU卡的通信速率最高可到达847Kbps而M1卡只能达到106kbps。

以上是CPU卡和M1卡的不同点。

本文由“联合智能卡”编辑
深圳市联合智能卡有限公司。

非接触式IC卡性能简介（M1卡）一、主要指标●容量为8K位EEPROM●分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位●每个扇区有独立的一组密码及访问控制●每张卡有唯一序列号，为32位●具有防冲突机制，支持多卡操作●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路●数据保存期为10年，可改写10万次，读无限次●工作温度：-20℃~50℃(湿度为90%)●工作频率：13.56MHZ●通信速率：106 KBPS●读写距离：10 cm以内（与读写器有关）二、存储结构1、M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：数据块0数据块 1数据块 2控制块 3数据块 4数据块 5数据块 6控制块7数据块60数据块61数据块62控制块632、第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。

3、每个扇区的块0、块1、块2为数据块，可用于存贮数据。

数据块可作两种应用：★ 用作一般的数据保存，可以进行读、写操作。

★ 用作数据值，可以进行初始化值、加值、减值、读值操作。

4、每个扇区的块3为控制块，包括了密码A 、存取控制、密码B 。

具体结构如下：密码A （6字节） 存取控制（4字节） 密码B （6字节）5、每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。

存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下：块0： C10 C20 C30 块1： C11 C21 C31 块2： C12 C22 C32 块3： C13 C23 C33三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如 进行减值操作必须验证KEY A ，进行加值操作必须验证KEY B ，等等）。

1.1 M1卡所谓的M1卡，为逻辑加密卡，卡内的集成电路具有加密逻辑和EEPROM（电可擦除可编程只读存储器）。

其成功地解决了无源(卡中无电源)和免接触这一难题，是电子器件领域的一大突破。

主要用于公交、轮渡、地铁的自动收费系统，也应用在门禁管理、身份证明和电子钱包。

目前M1卡被证实可以在认证过程中，获取通信数据，经过40毫秒的计算，仅消耗8M的存储单元，就可以得到认证密码。

10年的历程，M1卡扮演了重要的较色，目前全国156个城市使用的是M1卡作为其用户卡，发卡总量达到1亿余张。

这种安全性较差的IC卡是目前我们行业应用的主要卡种。

随着应用领域的扩展和深入，M1卡难以满足更高的安全性和更复杂的多应用需求，尤其是在M1卡的安全被攻破的情况下，对IC卡的安全性显得尤为重要和紧迫。

原有M1卡被破解使得用户信息的安全性得不到保障，几乎卡片都可以被完整复制，充值和消费交易无保障，冒名交易导致持卡人权益受侵害，限制了目前一卡通的拓展应用。

因此，发展非接触CPU卡技术正成为非接触IC卡技术更新换代的重要趋势。

1.2 CPU卡特性CPU卡，简单来说就是具有CPU的智能卡，卡内具有中央处理器（CPU）、随机存储器（RAM）、程序存储器（ROM）、数据存储器（EEPROM）以及片内操作系统（COS）、随机数发生器、3DES协处理器。

CPU卡虽小，却是五脏俱全，相当于一台微型计算机。

有的卡内芯片还集成了加密运算协处理器以提高安全性和工作速度,使其技术指标远远高于逻辑加密M1卡。

CPU卡不仅具有M1卡的所有功能，更具有逻辑加密卡所不具备的高安全性、灵活性以及支持与应用扩展等优良性能，也是今后IC卡发展的主要趋势和方向。

CPU卡具备以下特点：●先进性CPU卡可以作为银行的金融卡使用，代表当前IC卡应用的最高安全等级，正成为IC卡应用中的主流产品。

●规范性支持符合ISO7816-3标准的T=0、T=1通讯协议，符合《中国金融集成电路（IC）卡规范》、《中国金融集成电路（IC）卡应用规范》，支持符合银行规范的电子钱包、电子存折功能。

IC卡、ID卡、M1卡、CPU卡区别（大全）第一篇：IC卡、ID卡、M1卡、CPU卡区别（大全）IC卡与磁卡区别1 当前，伴随着国民经济的信息化和电子化，磁卡、IC卡已经广泛应用到生产生活中。

现在我国每年各种磁卡、IC卡已经达到两亿张规模的发卡总量。

那么磁卡、IC卡是怎样工作的？它们又有什么区别呢？一、磁卡磁卡是在一张塑料片上均匀地涂布上一层磁性微粒材料制成的。

刚生产出来的磁卡上面的磁性微粒是不显磁性的，这样的磁卡就象一张白纸，人们需要在磁卡里输入一些信息才能使用。

那么信息是怎样被记录的呢？这就需要纪录磁头的帮助。

纪录磁头是一种一旦通上电流，就可以产生与电流成比例的磁场的装置。

人们通过控制设备让磁卡穿过纪录磁头，磁卡上的磁性微粒就被磁化。

如果信号电流是变化的，这种电流就可以表达某种信息，磁卡上的磁性体便随着电流的变化而不同程度地被磁化。

磁卡被磁化之后，卡片上就留下和电流变化规律相同的磁性，此时的磁卡也就纪录下了电流送来的信息，从而有了它自己的身份。

人们根据事先设置好的规则，在需要的时候就可以知道磁卡上包含了什么信息。

从上面我们看出，磁卡其实和录音机磁带的工作原理是相同的。

我们现在广泛使用的银行卡就属于磁卡。

它使我们潇洒的轻轻一划就可以完成付款，免去了找零等诸多的麻烦。

我们用银行卡消费的过程就是刷卡机的纪录磁头读取和重新磁化卡片的过程。

磁卡的优点是读写方便、成本低廉；磁卡的缺点是容易磨损、容易被其他磁场干扰。

所以最好不要把它和手机、钥匙放在一个口袋里，因为手机产生的磁场会使磁卡失效，钥匙会划伤磁条。

二、IC卡IC（Integrated Circuit）卡是1970年由法国人Roland Moreno 发明的，他将集成电路芯片先封装在小铜片中，然后再镶嵌到塑料卡片中，制造出了世界上第一张IC卡片。

“IC卡”和“磁卡”都是从技术角度起的名字，不能将其和“信用卡”、“电话卡”等从应用角度命名的卡相混淆，比如电话卡就同时有磁卡式和IC卡式的。

M1卡技术参数范文
以下是M1卡的详细技术参数：
1.存储容量：M1卡共有16个扇区，每个扇区包含4个块，每个块的容量为16字节。

因此，M1卡的总存储容量为16*4*16=1024字节。

2. 数据传输速率：M1卡的标准传输速率为106 kb/s，实际传输速率可在标准传输速率的基础上进行扩展。

3.数据通讯距离：M1卡的最大识别距离为5厘米，也可根据需要调整。

4.安全性能：M1卡支持密码认证功能，每个扇区都有两个密码，分别称为“密钥A”和“密钥B”，用于控制对扇区中数据的读写权限。

密钥A拥有最高级别的权限，可以进行读写操作；密钥B只具备读取权限。

此外，M1卡还支持AES算法，提供更高级别的安全性。

5.使用寿命：M1卡的使用寿命长，一般可达到10万次的读写操作，并且具有很强的抗磁性和耐腐蚀性。

7.应用领域：由于M1卡具有高度安全性和广泛的兼容性，因此被广泛应用于各个领域。

在物流方面，可以用于产品追踪和库存管理；在金融领域，可以用于电子钱包和身份认证；在交通领域，可以用于公交卡或地铁卡。

此外，M1卡还可以应用于学生卡、门禁卡等。

总结：。
