IC卡基础知识培训教材428

IC卡基础知识介绍一、内容概述首先简单说说IC卡的概念。

IC卡是一种集成电路卡片，它的内部嵌有微小的芯片，可以存储和处理信息。

可别小看了这个芯片，它可是IC卡的核心呢！正是因为有了这个芯片，IC卡才能实现多种功能。

接下来我们说说IC卡的应用场景。

现在IC卡的应用越来越广泛，几乎渗透到我们生活的方方面面。

比如我们平时坐公交、地铁时用的公交卡，就是IC卡的一种。

还有小区的门禁系统、公司的考勤系统，也常用到IC卡。

另外银行卡、社保卡等也都是IC卡的典型应用。

那么IC卡有哪些功能呢？简单来说IC卡可以实现信息存储、身份识别、支付等功能。

比如公交卡可以用来支付乘车费用；门禁卡可以识别持卡人身份，进出小区；银行卡则可以用来存款、取款、转账等。

1. 介绍IC卡的背景和历史其实IC卡的历史可以追溯到上世纪七十年代。

随着科技的发展，人们开始追求更高效、更便捷的生活方式。

于是IC卡作为一种集成电路技术的产品，就这样诞生了。

初期的IC卡主要是在一些高科技领域或者政府部门使用，比如说电话卡、银行卡等。

随着时间的推移，IC卡的技术越来越成熟，功能也越来越多。

从简单的身份识别到复杂的支付、存储等功能，IC卡都能轻松应对。

到了现在IC卡已经成为我们生活中不可或缺的一部分。

无论是乘坐公共交通、购物消费，还是进出小区、访问公司门禁系统，都可能用到它。

可以说IC卡的普及和应用，是科技进步带给我们的一个实实在在的福利。

接下来我们就更深入地了解一下IC卡的其他知识吧！XXX卡在现代社会的广泛应用及其重要性一走进现代社会，你会发现我们的生活已经离不开IC卡了。

IC 卡已经渗透到我们生活的方方面面，无论是交通出行、购物消费，还是工作学习，它都发挥着重要的作用。

来，让我们了解一下它的重要性吧！IC卡在我们的日常生活中可以说是无处不在。

像我们的公交卡、地铁卡、共享单车卡等等，都是IC卡的身影。

有了它我们的出行变得如此便捷，再比如在商场、超市、餐厅等消费场所，IC卡更是不可或缺的一部分。

IC卡基础知识(引脚,特点及读写时序图)--------------------------------------------------------------------------------IC卡基础知识(引脚,特点及读写时序图)自从80年代中期出现IC电话卡后，基本已取代了原来流行的电话磁卡，磁卡存在存在严重的安全问题，已逐步淘汰。

即使IC电话卡，也不能算很安全，卡内所有数据只要有简单的读写装置并按时序操作都能读取，事实上电话卡和信用卡一样内部没有什么秘密信息，仅仅是带串行输出的128位EPROM而已（对二类卡是256位PROM),不要以为弄懂了它是怎么工作你就有办法重新对卡内数据重新填充，其开始的64位是带写保护的，在出厂时其熔丝位已被编程，你已无法对其更改，其后的40位计数单元受内部逻辑控制在写时只能减少不能增加直至到0为止，因此你想用一般的IC电话卡打免费电话是不可能的，除非你能用微控制器(单片机）仿真它(如果你能读懂本文介绍的所有内容）。

IC电话卡是一种一次性使用的计数卡，以一次性的计数方式，从写满的计数器中减“1”，直至存储单元减为空为止。

卡片每次消费计数的“单位价值”根据各种应用系统的实际需要而定。

例如：对于中国IC 电话卡，如30元卡对应内部计数值为300，每单位值对应0.1元，IC 卡电话机每分钟产生一次扣费信号，扣费值由当地IC电话管理系统设定，一般是价值0.5元或1元，卡片被计数5次和10次。

对于其它国家属于第一类IC电话卡而言也是如此，只是内部初始计数值不同，每次扣除额度不一样罢了。

其他对于公用加油卡，IC卡计费加油机每一公升（或一加仑）产生一次扣费操作，卡片被操作一次扣2.5元等等，均属于等同原理。

事实上，这类卡内部为128位（16字节）NMOS存储器，按如下规律分布：64 位EPPOM（8字节）写保护区（芯片数据代码区、发行数据代码区）40 位EEPROM(5字节)24 位为全“1”(3字节）共16字节数据。

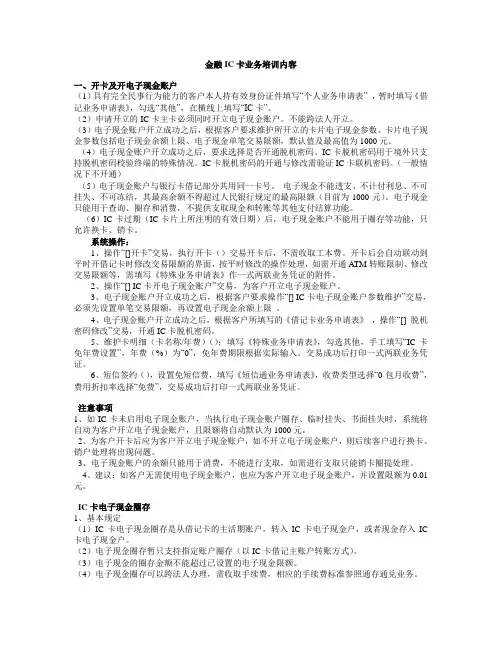

金融IC卡业务培训内容一、开卡及开电子现金账户（1）具有完全民事行为能力的客户本人持有效身份证件填写“个人业务申请表” ，暂时填写《借记业务申请表》，勾选“其他”，在横线上填写“IC卡”。

（2）申请开立的IC卡主卡必须同时开立电子现金账户。

不能跨法人开立。

（3）电子现金账户开立成功之后，根据客户要求维护所开立的卡片电子现金参数。

卡片电子现金参数包括电子现金余额上限、电子现金单笔交易限额，默认值及最高值为1000元。

（4）电子现金账户开立成功之后，要求选择是否开通脱机密码。

IC卡脱机密码用于境外只支持脱机密码校验终端的特殊情况。

IC卡脱机密码的开通与修改需验证IC卡联机密码。

（一般情况下不开通）（5）电子现金账户与银行卡借记部分共用同一卡号。

电子现金不能透支、不计付利息、不可挂失、不可冻结，其最高余额不得超过人民银行规定的最高限额（目前为1000元）。

电子现金只能用于查询、圈存和消费，不提供支取现金和转账等其他支付结算功能。

（6）IC卡过期（IC卡片上所注明的有效日期）后，电子现金账户不能用于圈存等功能，只允许换卡、销卡。

系统操作：1、操作“[]开卡”交易，执行开卡（）交易开卡后，不需收取工本费。

开卡后会自动联动到平时开借记卡时修改交易限额的界面，按平时修改的操作处理，如需开通A TM转账限制、修改交易限额等，需填写《特殊业务申请表》作一式两联业务凭证的附件。

2、操作“[] IC卡开电子现金账户”交易，为客户开立电子现金账户。

3、电子现金账户开立成功之后，根据客户要求操作“[] IC卡电子现金账户参数维护”交易，必须先设置单笔交易限额，再设置电子现金余额上限。

4、电子现金账户开立成功之后，根据客户所填写的《借记卡业务申请表》，操作“[] 脱机密码修改”交易，开通IC卡脱机密码。

5、维护卡明细（卡名称/年费）（）；填写《特殊业务申请表》，勾选其他，手工填写“IC卡免年费设置”，年费（%）为“0”，免年费期限根据实际输入。

第一章磁卡1、磁卡分类磁条型：一般抗磁力卡（300oe）指抗磁大小高抗磁力卡（3500oe）直接涂印型：低抗磁力卡（300oe）（如：公园门票）高抗磁力卡（2700oe）（如：地铁卡、电话卡）2．磁条和磁道磁条上有３个磁道。

磁道１与磁道２是只读磁道，在使用时磁道上记录的信息只能读出而不允许写或修改。

磁道３为读写磁道，在使用时可以读出，也可以写入。

磁道１可记录数字（０－９）、字母（Ａ－Ｚ）和其他一些符号（如括号、分隔符等），最大可记录79个数字或字母。

磁道２和３所记录的字符只能是数字（０－９）。

磁道２最大可记录４０个字符，磁道３最大可记录107个字符。

3．磁卡读写器一般非金融领域用磁卡，只将信息记录在第2磁道，单2轨的只读阅读器售价400元/台，单2轨的可读可写的读写器售价1800元/台。

金融领域用磁卡，磁道1、2、3都可能用，如工行用1、3磁道，建行用2、3磁道。

1、2、3磁道均可读写的读写器售价4800元/台。

以上可看出，磁卡的阅读器很便宜，但读写器较贵，由于一般的应用中，磁卡只记录个人帐号等只读信息，使用时并不往卡中写信息，所以很多客户会让我公司出厂时，将信息代写入磁卡中，即“写磁”加工。

卡本身在我厂生产的，“写磁”费0.05元/张，卡不在我厂生产的，“写磁”费0.2--0.3元/张。

4．磁卡的安全及存在问题A．卡的保密性和安全性较差磁条上的信息比较容易读出，非法修改磁条上的内容也较容易，所以大多情况下磁卡都是作为静态数据输入使用。

虽然第3磁道可读写，并且有金额字段，也只是用于小金额的应用领域，例如电话卡。

B．使用磁卡的应用系统需要有可靠的计算机系统和中央数据库的支持在金融行业，作为金融交易卡的磁卡，一般配合强大、可靠的计算机网络系统使用，金额、交易记录等信息，均保存在金融机构计算机的数据库中，用户所持的卡片只是提供用户的主帐号等索引信息，便于在数据库中迅速找到用户数据。

第二章磁卡国际标准１．ISO 7810：1985 识别卡物理特性规定了卡的物理特性，包括卡的材料、构造、尺寸。

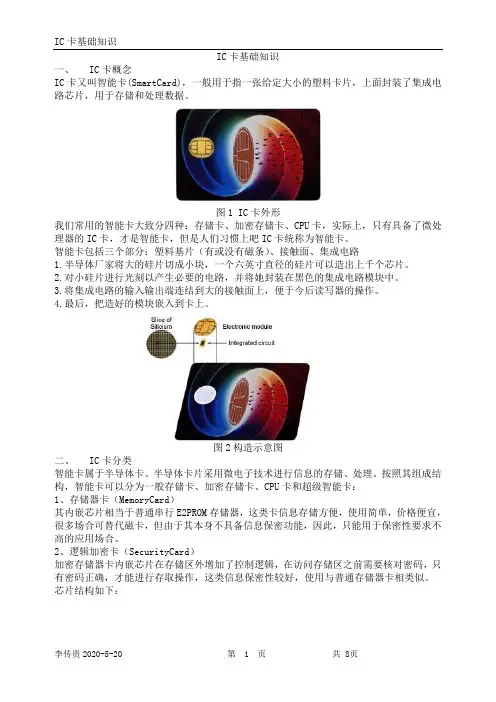

IC卡基础知识一、IC卡概念IC卡又叫智能卡(SmartCard)，一般用于指一张给定大小的塑料卡片，上面封装了集成电路芯片，用于存储和处理数据。

图1 IC卡外形我们常用的智能卡大致分四种：存储卡、加密存储卡、CPU卡，实际上，只有具备了微处理器的IC卡，才是智能卡，但是人们习惯上吧IC卡统称为智能卡。

智能卡包括三个部分：塑料基片（有或没有磁条）、接触面、集成电路1.半导体厂家将大的硅片切成小块，一个六英寸直径的硅片可以造出上千个芯片。

2.对小硅片进行光刻以产生必要的电路，并将她封装在黑色的集成电路模块中。

3.将集成电路的输入输出端连结到大的接触面上，便于今后读写器的操作。

4.最后，把造好的模块嵌入到卡上。

图2构造示意图二、IC卡分类智能卡属于半导体卡。

半导体卡片采用微电子技术进行信息的存储、处理。

按照其组成结构，智能卡可以分为一般存储卡、加密存储卡、CPU卡和超级智能卡：1、存储器卡（MemoryCard）其内嵌芯片相当于普通串行E2PROM存储器，这类卡信息存储方便，使用简单，价格便宜，很多场合可替代磁卡，但由于其本身不具备信息保密功能，因此，只能用于保密性要求不高的应用场合。

2、逻辑加密卡（SecurityCard）加密存储器卡内嵌芯片在存储区外增加了控制逻辑，在访问存储区之前需要核对密码，只有密码正确，才能进行存取操作，这类信息保密性较好，使用与普通存储器卡相类似。

芯片结构如下：图3 带有安全逻辑的IC卡用存储器芯片3、CPU卡（SmartCard）CPU卡内嵌芯片相当于一个特殊类型的单片机，内部除了带有控制器，存储器，时序控制逻辑等外，还带有算法单元和操作系统，由于CPU卡有存储容量大，处理能力强，信息存储安全等特性。

因此，广泛用于信息安全性要求特别高的场合。

芯片结构如下：图4 带有加密运算及安全逻辑的IC卡用微控制器芯片4、超级智能卡在卡上具有MPU和存储器并装有健盘、液晶显示器和电源，有的卡上还具有指纹识别装置等。

（培训体系）IC卡基础知识培训教材第壹章IC卡基础知识壹、射频卡的壹些基础知识（壹）频率（f）1、物理中频率的单位是赫兹（Hz），简称赫。

2、频率单位：赫(Hz)、千赫（KHz）、兆赫（MHz）、吉赫（GHz）等。

3、单位换算：1KHz=1000Hz1MHz=1000KHz=1000000Hz1GHz=1000000KHz（二）常见射频卡的频率1、射频卡，学名叫“非接触式卡”。

虽然有的人把射频卡叫做IC卡，但因为接触式IC卡也叫IC卡，同时射频IC卡壹般指指高频卡，而ID卡习惯叫低频卡，所以仍是把非接触式的芯片卡叫为射频卡或非接触式卡来得直接壹些。

2、典型的射频卡按戴波频率分为低频射频卡、高频射频卡、超高频射频卡和微波射频卡。

①、低频射频卡的频率为125~134.2KHz（单位：千赫），也称低频率（LF），如EM4100型号的ID卡、T5557卡、EM4305、TI的RI-TRP-R4FF低频只读卡、TI的RI-TEP-W4FF 低频读写卡、HID1326低频薄卡等。

壹般为无源被动卡（卡内没有装电池）。

②、高频射频卡的频率为13.56MHz（单位：兆赫），也称高频率（HF），如MF1卡、I-CODE-II卡。

壹般为无源卡。

壹般为无源被动卡（卡内没有装电池）。

③、超高频射频卡的频率为433.92MHz（单位：兆赫），也称超高频的频率（超高频），如UCODE卡。

433.92MHz壹般为有源主动卡（卡内装电池），860~960MHz壹般为无源被动卡（卡内没有电池）。

[备注：国内超高频卡和无线电频带的叫法有壹定区别。

]④、微波卡的频率为2.45GHz、5.8GHz（单位：吉赫或千兆赫兹），也称微波（uW），如EM4122中的壹种微波卡。

2.45GHz、5.8GHz壹般为有源主动卡（卡内装电池）。

[备注，微波卡和无线电频带的叫法有壹定区别。

]⑤、另有些实验性的射频卡频率：27.125Hz、40.68MHz、24.125GHz等。

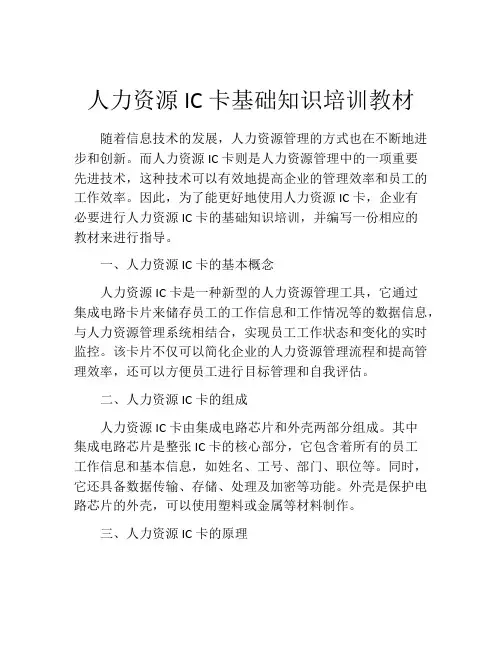

人力资源IC卡基础知识培训教材随着信息技术的发展，人力资源管理的方式也在不断地进步和创新。

而人力资源IC卡则是人力资源管理中的一项重要先进技术，这种技术可以有效地提高企业的管理效率和员工的工作效率。

因此，为了能更好地使用人力资源IC卡，企业有必要进行人力资源IC卡的基础知识培训，并编写一份相应的教材来进行指导。

一、人力资源IC卡的基本概念人力资源IC卡是一种新型的人力资源管理工具，它通过集成电路卡片来储存员工的工作信息和工作情况等的数据信息，与人力资源管理系统相结合，实现员工工作状态和变化的实时监控。

该卡片不仅可以简化企业的人力资源管理流程和提高管理效率，还可以方便员工进行目标管理和自我评估。

二、人力资源IC卡的组成人力资源IC卡由集成电路芯片和外壳两部分组成。

其中集成电路芯片是整张IC卡的核心部分，它包含着所有的员工工作信息和基本信息，如姓名、工号、部门、职位等。

同时，它还具备数据传输、存储、处理及加密等功能。

外壳是保护电路芯片的外壳，可以使用塑料或金属等材料制作。

三、人力资源IC卡的原理人力资源IC卡的原理是通过集成的电路芯片，实现员工的身份识别和信息管理。

当员工刷卡时，集成电路芯片内的数据将被读取，进行信息传送和处理，从而达到系统对员工进行状态管理和工作变化监控的目的。

四、人力资源IC卡的功能1.员工身份认证：通过刷卡的方式，实现员工身份验证，防止冒领现象的发生。

2.工作考勤：通过IC卡，实现员工出勤、迟到、早退、加班等工作信息的采集和管理。

3.绩效考核：在集成芯片中加入绩效考核指标，实现对员工绩效的定量化评估和管理，以便根据考核结果做出奖励或处罚。

4.人事档案管理：把员工的个人信息、绩效记录、培训记录等存储在集成芯片中，方便管理和查询。

五、人力资源IC卡的使用方法员工在电脑等终端设备上输入工号和密码，系统自动查询工号对应员工的信息，并显示员工信息。

然后员工刷IC卡，系统自动收集IC卡上存储的工作信息。

——金融IC卡多应用服务于民生工作一、金融IC卡与传统银行卡工具的原理（交易流程）比较银行发行的银行卡从卡介质上说，可以分为银行磁条卡和IC卡；从账户性质上说，银行卡可以分为借记、贷记和电子钱包。

传统银行卡工具主要是指银行发行的磁条借贷记卡；金融IC卡不但支持借贷记账户，也支持电子钱包。

其中电子钱包是IC卡为载体的银行卡所特有的账户性质。

因此金融IC卡与磁条卡相比，在诸多方面都存在本质区别，其原理和交易流程方面的区别大致分为以下两类：（一）金融IC卡借贷记账户交易与磁条卡借贷记账户交易的区别金融IC卡由于采用内置CPU芯片的方式存储、处理账户、交易信息，所以可以做到比磁条卡更安全、更复杂的账户信息处理。

即使是同样的借贷记账户的处理，金融IC卡也与磁条卡有很大区别。

借贷记金融IC卡由于有CPU芯片，就好比在一般借贷记卡上安上了大脑和眼睛，首先它可以对受理终端（如POS机）的合法性进行判断，可以直接拒绝非法终端对卡内信息的读取。

其次，借贷记金融IC卡支持一卡多账户，由卡片内的CPU根据不同的终端型号或编号而使用不同的借贷记账户。

此外，如果是借贷记与电子钱包复合的金融IC卡，则还能通过借贷记账户的操作自动完成对钱包账户的圈存和充值。

所有这些功能都是传统的磁条卡借贷记账户所不具备的，是金融IC卡的天然优势。

（二）借贷记账户交易（包括磁条卡和金融IC卡）与电子钱包的区别借贷记银行卡与电子钱包是完全不同的银行卡类型，由于账户性质的不同使得交易流程有很大区别。

金融IC卡未出现前，由于安全性无法保障，磁条卡是无法实现电子钱包的。

借贷记银行卡在交易前，银行后台的对应借贷记账户必须有余额或一定的银行授信额度。

持卡人在商场收银处出示银行卡，收银员在POS机上刷卡或插IC卡。

POS机将银行卡信息和密码通过通信线路传到银行后台进行联机校验或授权，授权通过银行后在该银行卡账户中扣款和相关记录。

如果借记卡余额不足或贷记卡授信额度不够，持卡人需要向银行申请提高授信额度或存人现金以增加借记卡的余额。

IC卡基础知识学员手册2011 年中国银联课程大纲1IC卡概述 (3)1.1IC卡定义 (5)1.2TC卡的发展 (6)1.3TC卡的特点 (7)1.4IC卡的标准和分类 (8)2IC卡功能 (11)2. 1 CPU IC 卡结构 (13)2.2安全机制 (15)2.3芯片功能 (16)2. 4卡片生命周期 (17)从第一张IC卡发明至今，全球已发行各类IC卡约亿张，IC 卡与我们的学习、工作、生活息息相关。

木节的学习目标:第i节课程结构图1.1 IC卡定义IC是集成电路卡的英文简称，也称—卡、芯片卡等，将一个专用的集成电路芯片镶嵌于的PVC （或ABS等）塑料等基片中，封装成外形与磁条卡类似的卡片形式，当然也可封装成特殊形状。

请列举你身边的IC卡:1.2 IC卡的发展是超大规模集成电路、计算机技术及信息安全技术发展的产物，将微电子技术和计算机技术结合在一起，提高了人们生活和工作的现代化程度。

IC卡是1970年由—国人发明的，并将这项技术应用到金融、交通、医疗、身份证明等多个行业，“IC卡”和“磁卡”都是从起的名字，不能将其和“信用卡”、“电话卡”等从应用角度命名的卡相混淆。

IC卡的开发、研制与应用是一项系统工程，涉及到计算机、通讯、网络、软件、卡的读写设备、应用机具等多种产品领域的多种技术学科。

因此，全球1C 卡产业在技术、市场及应用的竞争中迅速发展起来。

IC卡己是当今国际电子信息产业的热点产品之一，除了在商业、医疗、保险、交通、能源、通讯、安全管理、身份识别等非金融领域得到广泛应用外，在金融领域的应用也日益广泛，影响十分深远。

请排列你身边的IC卡的发展顺序：、、＞、、＞、、1.3 IC卡的特点IC卡的外形与磁卡相似，它与磁卡的区别在于数据存储的媒体不同。

磁卡是通过卡上磁条的磁场变化来存储信息的，而IC卡是通过嵌入卡中的电擦除式可编程只读存储器集成电路芯片来存储数据信息的。

因此，与磁卡相比较，IC卡具有明显优点：2问题：以下哪些是IC卡的特征?1、体积小口2、读写次数仅为1万次口3、容易被复制口4、存储量大口5、安全性高口厚度:076 ± 0 081.4 IC 卡的标准和分类ISO 7816Vcc :电源电压 RST ：复位信号 ⑰P ：编程电压 CLK :时钟 I/O :数提 GIID ：地ISO 14443分类按通讯方式：1、 接触式IC 卡2、 非接触式IC 卡3、双界面IC 卡练习图示中的1C 卡属于哪种类型的1C 卡?按芯片类型存储器卡(memory)早期1C卡产品，单纯的存储数据，没有安金保护机制，没有数据的组织管理，通常存储量也很小。

IC卡基础知识IC卡IC-integrate circuit,集成电路IC卡是指集成电路卡,我们一般用的公交车卡就是IC卡的一种,一般常见的IC卡采用射频技术与IC卡的读卡器进行通讯.IC卡与磁卡是有区别的,IC卡是通过卡里的集成电路存储信息,而磁卡是通过卡内的磁力记录信息.IC卡的成本一般比磁卡高,但保密性更好。

IC卡(Integrated Circuit Card，集成电路卡)是继磁卡之后出现的又一种新型信息工具。

IC卡在有些国家和地区也称智能卡(smart card)、智慧卡(intelligent card)、微电路卡(microcircuit card)或微芯片卡等。

它是将一个微电子芯片嵌入符合ISO 7816标准的卡基中，做成卡片形式；已经十分广泛地应用于包括金融、交通、社保等很多领域。

IC卡读写器是IC卡与应用系统间的桥梁，在ISO国际标准中称之为接口设备IFD(Interface Device)。

IFD内的CPU通过一个接口电路与IC卡相连并进行通信。

IC卡接口电路是IC卡读写器中至关重要的部分，根据实际应用系统的不同，可选择并行通信、半双工串行通信和I2C通信等不同的IC卡读写芯片。

非接触式IC卡简介又称射频卡，成功地解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破。

主要用于公交、轮渡、地铁的自动收费系统，也应用在门禁管理、身份证明和电子钱包。

……ic卡原理:ic卡工作的基本原理是：射频读写器向IC卡发一组固定频率的电磁波，卡片内有一个IC串联协振电路，其频率与读写器发射的频率相同，这样在电磁波激励下，LC协振电路产生共振，从而使电容内有了电荷；在这个电荷的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内存储，当所积累的电荷达到2V时，此电容可作为电源为其它电路提供工作电压，将卡内数据发射出去或接受读写器的数据。

接触式IC卡接口技术原理IC卡读写器要能读写符合ISO7816标准的IC卡。
