IC卡基本知识讲解

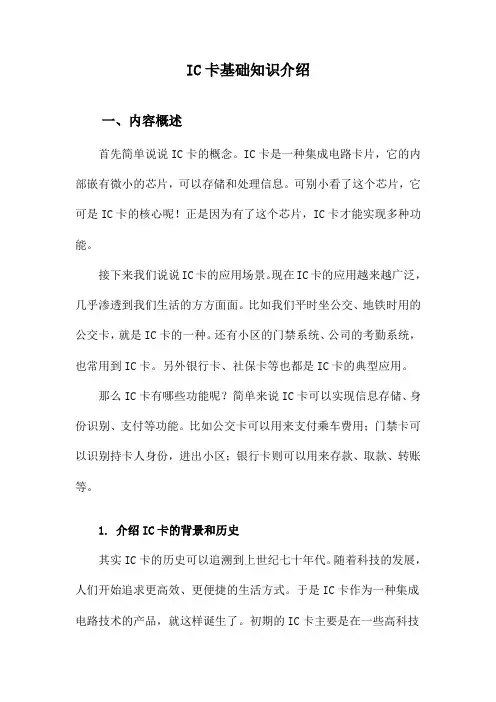

IC卡基础知识介绍一、内容概述首先简单说说IC卡的概念。

IC卡是一种集成电路卡片，它的内部嵌有微小的芯片，可以存储和处理信息。

可别小看了这个芯片，它可是IC卡的核心呢！正是因为有了这个芯片，IC卡才能实现多种功能。

接下来我们说说IC卡的应用场景。

现在IC卡的应用越来越广泛，几乎渗透到我们生活的方方面面。

比如我们平时坐公交、地铁时用的公交卡，就是IC卡的一种。

还有小区的门禁系统、公司的考勤系统，也常用到IC卡。

另外银行卡、社保卡等也都是IC卡的典型应用。

那么IC卡有哪些功能呢？简单来说IC卡可以实现信息存储、身份识别、支付等功能。

比如公交卡可以用来支付乘车费用；门禁卡可以识别持卡人身份，进出小区；银行卡则可以用来存款、取款、转账等。

1. 介绍IC卡的背景和历史其实IC卡的历史可以追溯到上世纪七十年代。

随着科技的发展，人们开始追求更高效、更便捷的生活方式。

于是IC卡作为一种集成电路技术的产品，就这样诞生了。

初期的IC卡主要是在一些高科技领域或者政府部门使用，比如说电话卡、银行卡等。

随着时间的推移，IC卡的技术越来越成熟，功能也越来越多。

从简单的身份识别到复杂的支付、存储等功能，IC卡都能轻松应对。

到了现在IC卡已经成为我们生活中不可或缺的一部分。

无论是乘坐公共交通、购物消费，还是进出小区、访问公司门禁系统，都可能用到它。

可以说IC卡的普及和应用，是科技进步带给我们的一个实实在在的福利。

接下来我们就更深入地了解一下IC卡的其他知识吧！XXX卡在现代社会的广泛应用及其重要性一走进现代社会，你会发现我们的生活已经离不开IC卡了。

IC 卡已经渗透到我们生活的方方面面，无论是交通出行、购物消费，还是工作学习，它都发挥着重要的作用。

来，让我们了解一下它的重要性吧！IC卡在我们的日常生活中可以说是无处不在。

像我们的公交卡、地铁卡、共享单车卡等等，都是IC卡的身影。

有了它我们的出行变得如此便捷，再比如在商场、超市、餐厅等消费场所，IC卡更是不可或缺的一部分。

IC卡基础知识培训教材第一章IC卡基础知识一、射频卡的一些基础知识（一）频率（f）1、物理中频率的单位是赫兹（Hz），简称赫。

2、频率单位：赫(Hz)、千赫（KHz）、兆赫（MHz）、吉赫（GHz）等。

3、单位换算：1KHz=1000Hz1MHz=1000KHz=1000000Hz1GHz=1000000KHz（二）常见射频卡的频率1、射频卡，学名叫“非接触式卡”。

虽然有的人把射频卡叫做IC 卡，但因为接触式IC卡也叫IC卡，同时射频IC卡一般指指高频卡，而ID卡习惯叫低频卡，所以还是把非接触式的芯片卡叫为射频卡或非接触式卡来得直接一些。

2、典型的射频卡按戴波频率分为低频射频卡、高频射频卡、超高频射频卡和微波射频卡。

①、低频射频卡的频率为125~134.2KHz（单位：千赫），也称低频率（LF），如EM4100型号的ID卡、T5557卡、EM4305、TI的RI-TRP-R4FF低频只读卡、TI的RI-TEP-W4FF 低频读写卡、HID1326低频薄卡等。

一般为无源被动卡（卡内没有装电池）。

②、高频射频卡的频率为13.56MHz（单位：兆赫），也称高频率（HF），如MF1卡、I-CODE-II卡。

一般为无源卡。

一般为无源被动卡（卡内没有装电池）。

③、超高频射频卡的频率为433.92MHz（单位：兆赫），也称超高频的频率（超高频），如UCODE卡。

433.92MHz一般为有源主动卡（卡内装电池），860~960MHz一般为无源被动卡（卡内没有电池）。

[备注：国内超高频卡与无线电频带的叫法有一定区别。

]④、微波卡的频率为2.45GHz、5.8GHz（单位：吉赫或千兆赫兹），也称微波（uW），如EM4122中的一种微波卡。

2.45GHz、5.8GHz一般为有源主动卡（卡内装电池）。

[备注，微波卡与无线电频带的叫法有一定区别。

]⑤、另有些实验性的射频卡频率：27.125Hz、40.68MHz、24.125GHz等。

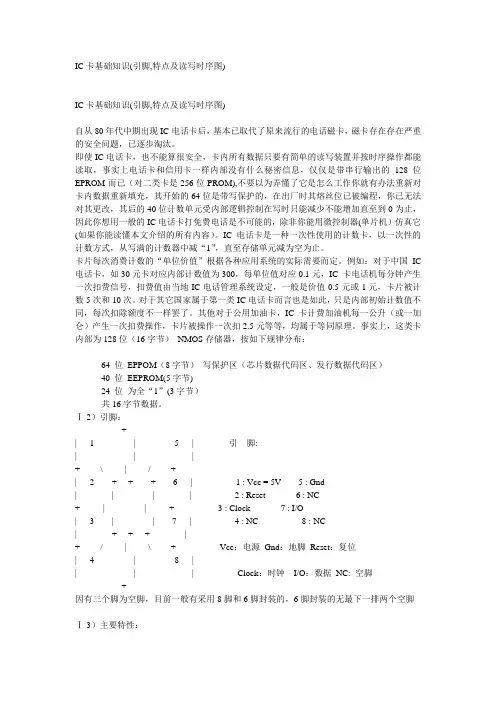

IC卡基础知识(引脚,特点及读写时序图)--------------------------------------------------------------------------------IC卡基础知识(引脚,特点及读写时序图)自从80年代中期出现IC电话卡后，基本已取代了原来流行的电话磁卡，磁卡存在存在严重的安全问题，已逐步淘汰。

即使IC电话卡，也不能算很安全，卡内所有数据只要有简单的读写装置并按时序操作都能读取，事实上电话卡和信用卡一样内部没有什么秘密信息，仅仅是带串行输出的128位EPROM而已（对二类卡是256位PROM),不要以为弄懂了它是怎么工作你就有办法重新对卡内数据重新填充，其开始的64位是带写保护的，在出厂时其熔丝位已被编程，你已无法对其更改，其后的40位计数单元受内部逻辑控制在写时只能减少不能增加直至到0为止，因此你想用一般的IC电话卡打免费电话是不可能的，除非你能用微控制器(单片机）仿真它(如果你能读懂本文介绍的所有内容）。

IC电话卡是一种一次性使用的计数卡，以一次性的计数方式，从写满的计数器中减“1”，直至存储单元减为空为止。

卡片每次消费计数的“单位价值”根据各种应用系统的实际需要而定。

例如：对于中国IC 电话卡，如30元卡对应内部计数值为300，每单位值对应0.1元，IC 卡电话机每分钟产生一次扣费信号，扣费值由当地IC电话管理系统设定，一般是价值0.5元或1元，卡片被计数5次和10次。

对于其它国家属于第一类IC电话卡而言也是如此，只是内部初始计数值不同，每次扣除额度不一样罢了。

其他对于公用加油卡，IC卡计费加油机每一公升（或一加仑）产生一次扣费操作，卡片被操作一次扣2.5元等等，均属于等同原理。

事实上，这类卡内部为128位（16字节）NMOS存储器，按如下规律分布：64 位EPPOM（8字节）写保护区（芯片数据代码区、发行数据代码区）40 位EEPROM(5字节)24 位为全“1”(3字节）共16字节数据。

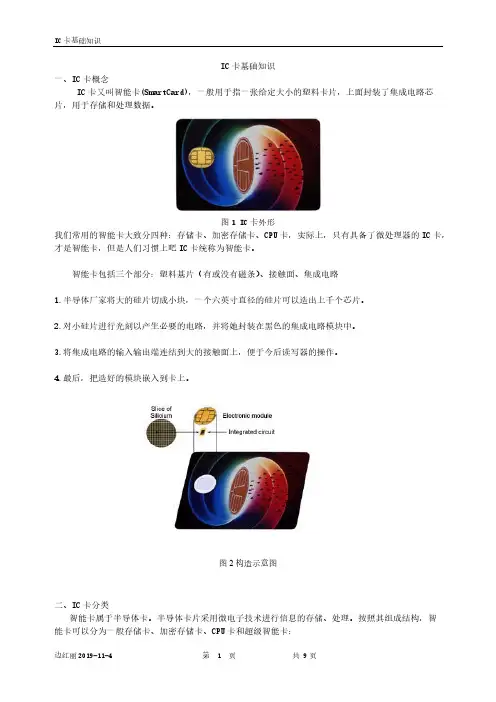

IC卡基础知识一、IC卡概念IC卡又叫智能卡(SmartCard)，一般用于指一张给定大小的塑料卡片，上面封装了集成电路芯片，用于存储和处理数据。

图1 IC卡外形我们常用的智能卡大致分四种：存储卡、加密存储卡、CPU卡，实际上，只有具备了微处理器的IC卡，才是智能卡，但是人们习惯上吧IC卡统称为智能卡。

智能卡包括三个部分：塑料基片（有或没有磁条）、接触面、集成电路1.半导体厂家将大的硅片切成小块，一个六英寸直径的硅片可以造出上千个芯片。

2.对小硅片进行光刻以产生必要的电路，并将她封装在黑色的集成电路模块中。

3.将集成电路的输入输出端连结到大的接触面上，便于今后读写器的操作。

4.最后，把造好的模块嵌入到卡上。

图2构造示意图二、IC卡分类智能卡属于半导体卡。

半导体卡片采用微电子技术进行信息的存储、处理。

按照其组成结构，智能卡可以分为一般存储卡、加密存储卡、CPU卡和超级智能卡：1、存储器卡（MemoryCard）其内嵌芯片相当于普通串行E2PROM存储器，这类卡信息存储方便，使用简单，价格便宜，很多场合可替代磁卡，但由于其本身不具备信息保密功能，因此，只能用于保密性要求不高的应用场合。

2、逻辑加密卡（SecurityCard）加密存储器卡内嵌芯片在存储区外增加了控制逻辑，在访问存储区之前需要核对密码，只有密码正确，才能进行存取操作，这类信息保密性较好，使用与普通存储器卡相类似。

芯片结构如下：图3 带有安全逻辑的IC卡用存储器芯片3、CPU卡（SmartCard）CPU卡内嵌芯片相当于一个特殊类型的单片机，内部除了带有控制器，存储器，时序控制逻辑等外，还带有算法单元和操作系统，由于CPU卡有存储容量大，处理能力强，信息存储安全等特性。

因此，广泛用于信息安全性要求特别高的场合。

芯片结构如下：图4 带有加密运算及安全逻辑的IC卡用微控制器芯片4、超级智能卡在卡上具有MPU和存储器并装有健盘、液晶显示器和电源，有的卡上还具有指纹识别装置等。

第一章磁卡1、磁卡分类磁条型：一般抗磁力卡（300oe）指抗磁大小高抗磁力卡（3500oe）直接涂印型：低抗磁力卡（300oe）（如：公园门票）高抗磁力卡（2700oe）（如：地铁卡、电话卡）2．磁条和磁道磁条上有３个磁道。

磁道１与磁道２是只读磁道，在使用时磁道上记录的信息只能读出而不允许写或修改。

磁道３为读写磁道，在使用时可以读出，也可以写入。

磁道１可记录数字（０－９）、字母（Ａ－Ｚ）和其他一些符号（如括号、分隔符等），最大可记录79个数字或字母。

磁道２和３所记录的字符只能是数字（０－９）。

磁道２最大可记录４０个字符，磁道３最大可记录107个字符。

3．磁卡读写器一般非金融领域用磁卡，只将信息记录在第2磁道，单2轨的只读阅读器售价400元/台，单2轨的可读可写的读写器售价1800元/台。

金融领域用磁卡，磁道1、2、3都可能用，如工行用1、3磁道，建行用2、3磁道。

1、2、3磁道均可读写的读写器售价4800元/台。

以上可看出，磁卡的阅读器很便宜，但读写器较贵，由于一般的应用中，磁卡只记录个人帐号等只读信息，使用时并不往卡中写信息，所以很多客户会让我公司出厂时，将信息代写入磁卡中，即“写磁”加工。

卡本身在我厂生产的，“写磁”费0.05元/张，卡不在我厂生产的，“写磁”费0.2--0.3元/张。

4．磁卡的安全及存在问题A．卡的保密性和安全性较差磁条上的信息比较容易读出，非法修改磁条上的内容也较容易，所以大多情况下磁卡都是作为静态数据输入使用。

虽然第3磁道可读写，并且有金额字段，也只是用于小金额的应用领域，例如电话卡。

B．使用磁卡的应用系统需要有可靠的计算机系统和中央数据库的支持在金融行业，作为金融交易卡的磁卡，一般配合强大、可靠的计算机网络系统使用，金额、交易记录等信息，均保存在金融机构计算机的数据库中，用户所持的卡片只是提供用户的主帐号等索引信息，便于在数据库中迅速找到用户数据。

第二章磁卡国际标准１．ISO 7810：1985 识别卡物理特性规定了卡的物理特性，包括卡的材料、构造、尺寸。

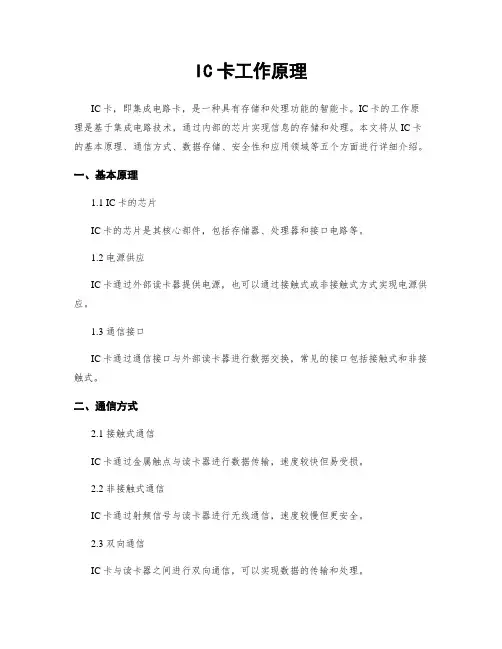

IC卡工作原理IC卡，即集成电路卡，是一种具有存储和处理功能的智能卡。

IC卡的工作原理是基于集成电路技术，通过内部的芯片实现信息的存储和处理。

本文将从IC卡的基本原理、通信方式、数据存储、安全性和应用领域等五个方面进行详细介绍。

一、基本原理1.1 IC卡的芯片IC卡的芯片是其核心部件，包括存储器、处理器和接口电路等。

1.2 电源供应IC卡通过外部读卡器提供电源，也可以通过接触式或非接触式方式实现电源供应。

1.3 通信接口IC卡通过通信接口与外部读卡器进行数据交换，常见的接口包括接触式和非接触式。

二、通信方式2.1 接触式通信IC卡通过金属触点与读卡器进行数据传输，速度较快但易受损。

2.2 非接触式通信IC卡通过射频信号与读卡器进行无线通信，速度较慢但更安全。

2.3 双向通信IC卡与读卡器之间进行双向通信，可以实现数据的传输和处理。

三、数据存储3.1 存储器类型IC卡的存储器包括只读存储器（ROM）、随机存储器（RAM）和可编程存储器（EEPROM）等。

3.2 数据存储格式IC卡中的数据按照特定的格式进行存储，包括应用数据、个人信息和安全密钥等。

3.3 数据读写IC卡可以通过读卡器进行数据的读取和写入，实现信息的更新和传输。

四、安全性4.1 加密算法IC卡通过内置的加密算法对数据进行加密保护，确保信息的安全性。

4.2 认证机制IC卡通过认证机制验证用户身份，防止未经授权的访问和操作。

4.3 安全协议IC卡与读卡器之间通过安全协议进行通信，保障数据传输的安全性和完整性。

五、应用领域5.1 金融领域IC卡在银行卡、信用卡等金融领域得到广泛应用，实现支付和交易功能。

5.2 通信领域IC卡在手机SIM卡、门禁卡等通信领域发挥重要作用，实现通信和身份认证功能。

5.3 其他领域IC卡还广泛应用于交通卡、健康卡、身份证等领域，为人们的生活提供便利和安全保障。

总结：IC卡作为一种智能卡，通过集成电路技术实现信息的存储和处理，具有安全性高、功能多样等优点，在金融、通信等领域得到广泛应用。

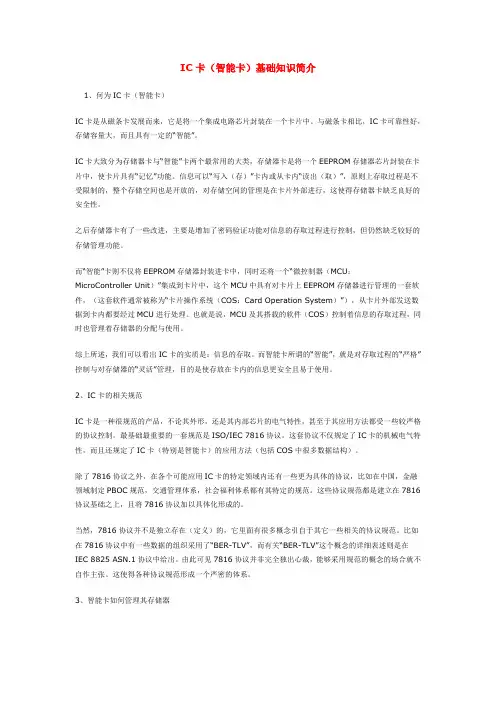

IC卡（智能卡）基础知识简介1、何为IC卡（智能卡）IC卡是从磁条卡发展而来，它是将一个集成电路芯片封装在一个卡片中。

与磁条卡相比，IC卡可靠性好，存储容量大，而且具有一定的“智能”。

IC卡大致分为存储器卡与“智能”卡两个最常用的大类，存储器卡是将一个EEPROM存储器芯片封装在卡片中，使卡片具有“记忆”功能。

信息可以“写入（存）”卡内或从卡内“读出（取）”，原则上存取过程是不受限制的，整个存储空间也是开放的，对存储空间的管理是在卡片外部进行，这使得存储器卡缺乏良好的安全性。

之后存储器卡有了一些改进，主要是增加了密码验证功能对信息的存取过程进行控制，但仍然缺乏较好的存储管理功能。

而“智能”卡则不仅将EEPROM存储器封装进卡中，同时还将一个“微控制器（MCU：MicroController Unit）”集成到卡片中，这个MCU中具有对卡片上EEPROM存储器进行管理的一套软件，（这套软件通常被称为“卡片操作系统（COS：Card Operation System）”），从卡片外部发送数据到卡内都要经过MCU进行处理。

也就是说，MCU及其搭载的软件（COS）控制着信息的存取过程，同时也管理着存储器的分配与使用。

综上所述，我们可以看出IC卡的实质是：信息的存取。

而智能卡所谓的“智能”，就是对存取过程的“严格”控制与对存储器的“灵活”管理，目的是使存放在卡内的信息更安全且易于使用。

2、IC卡的相关规范IC卡是一种很规范的产品，不论其外形，还是其内部芯片的电气特性，甚至于其应用方法都受一些较严格的协议控制。

最基础最重要的一套规范是ISO/IEC 7816协议。

这套协议不仅规定了IC卡的机械电气特性，而且还规定了IC卡（特别是智能卡）的应用方法（包括COS中很多数据结构）。

除了7816协议之外，在各个可能应用IC卡的特定领域内还有一些更为具体的协议，比如在中国，金融领域制定PBOC规范，交通管理体系，社会福利体系都有其特定的规范。

IC卡的基础知识：1、非接触卡：（1）ID卡：4100、4001、EM4102(瑞士产原装)，频率为125Khz,又称低频只读卡。

没有存储空间，不能写入数据。

4001中料厚度0.65-0.7mm,常用0.7mm ,成品印刷卡面料厚度0.125，卡片压光可以做到0.95-1.0 mm加膜1、03mm。

白卡面料可用0.1mm，成卡厚度为0.9mm左右。

ID卡每张都有一个出厂初始代码，称为ID内码，此内码是一组10位16进制数，一般来讲我们的读卡机只用后面8位（即所谓的8H码，后8位的16进制数），通常讲的8H-10D是指把后8位的H（十六进制）码转换成10位的十进制码来使用，有的机具是用十六进制的后6位转换码来用（即6H-10D码表示为后6位的十六进制数转换为10位的十进制数），还有客户是用韦根26码、韦根34码等，如客户要求打印内码，生产下单一定要与客户沟通好。

通俗地讲，当ID芯片10进制内码<0016777215时的ABA码，6H、8H都是一样的，>0016777215时的内码6H、8H码不同，但6H一般是8位，若客户需要打10位码，打码时在前面加2个0即可。

一般白卡客户通俗要求打18位内码，此码实际是ABA8H-10D码（10位）+韦根26码（8位）的组合，客户实际只会使用其中一个码。

（关于有些ID卡片在不同机具上不通用的技术解释中有更进一步解释，可查看或传给客户看）ID卡国际内码常见知识：ID卡的曼彻斯特内码（10位十六进制码）=版本代码（第一位，H9）+客户代码（第二位，H8）+ID代码（第三位至第十位，H7、H6、H5、H4、H3、H2、H1、H0）例：10位内码125533FFFF表示版本代码为“1”，客户代码为“2”，ID代码（通常为8个数字、字母或组合）“5533FFFF”H9、H8、H7、H6、H5、H4、H3、H2、H1、H01 2 5 5 3 3 F F F F注：十六进制简称“H”，十进制简称“D”10H-13D[ABA（10H）]：H9-H0即10位的十六进制码“125533FFFF”换算为13位的十进制码为“007 87388 82559”08H-10D[ABA（8H）]：H7-H0即后8位十六进制码“5533FFFF”换算为10位的十进制码为“14294 71231”06H-08D[ABA（6H）]：H5-H0即后6位十六进制码“33FFFF”换算为8位十进制码为“034 07871”[如要求为06H-10D则表示后6位十六进制码“33FFFF”换算为10位十进制码为“00”+“034 07871”（即在8位前加两个0补齐）]韦根34[WG34（4H+4H）]：表示H7-H0后8位分前后两段各4个十六进制码分别换算为两组5位的十进制码用“，”分开组合，即H7-H4“5533”换算为“21811”，H3-H0“FFFF”换算为“65535”，最终显示结果为“21811，65535”韦根26码[WG26（2H+4H）]：表示H5-H0后6位十六进制码分前后两段2个、4个十六进制码分别换算为两组3位、5位的十进制码用“，”分开组合，即H5-H4“33”换算为“051”，H3-H0“FFFF”换算为“65535”，最终显示为“051，65535”。

IC卡基础知识一、IC卡概念IC卡又叫智能卡(SmartCard)，一般用于指一张给定大小的塑料卡片，上面封装了集成电路芯片，用于存储和处理数据。

图1 IC卡外形我们常用的智能卡大致分四种：存储卡、加密存储卡、CPU卡，实际上，只有具备了微处理器的IC卡，才是智能卡，但是人们习惯上吧IC卡统称为智能卡。

智能卡包括三个部分：塑料基片（有或没有磁条）、接触面、集成电路1.半导体厂家将大的硅片切成小块，一个六英寸直径的硅片可以造出上千个芯片。

2.对小硅片进行光刻以产生必要的电路，并将她封装在黑色的集成电路模块中。

3.将集成电路的输入输出端连结到大的接触面上，便于今后读写器的操作。

4.最后，把造好的模块嵌入到卡上。

图2构造示意图二、IC卡分类智能卡属于半导体卡。

半导体卡片采用微电子技术进行信息的存储、处理。

按照其组成结构，智能卡可以分为一般存储卡、加密存储卡、CPU卡和超级智能卡：1、存储器卡（MemoryCard）其内嵌芯片相当于普通串行E2PROM存储器，这类卡信息存储方便，使用简单，价格便宜，很多场合可替代磁卡，但由于其本身不具备信息保密功能，因此，只能用于保密性要求不高的应用场合。

2、逻辑加密卡（SecurityCard）加密存储器卡内嵌芯片在存储区外增加了控制逻辑，在访问存储区之前需要核对密码，只有密码正确，才能进行存取操作，这类信息保密性较好，使用与普通存储器卡相类似。

芯片结构如下：图3 带有安全逻辑的IC卡用存储器芯片3、CPU卡（SmartCard）CPU卡内嵌芯片相当于一个特殊类型的单片机，内部除了带有控制器，存储器，时序控制逻辑等外，还带有算法单元和操作系统，由于CPU卡有存储容量大，处理能力强，信息存储安全等特性。

因此，广泛用于信息安全性要求特别高的场合。

芯片结构如下：图4 带有加密运算及安全逻辑的IC卡用微控制器芯片4、超级智能卡在卡上具有MPU和存储器并装有健盘、液晶显示器和电源，有的卡上还具有指纹识别装置等。

IC卡基础知识IC卡IC-integrate circuit,集成电路IC卡是指集成电路卡,我们一般用的公交车卡就是IC卡的一种,一般常见的IC卡采用射频技术与IC卡的读卡器进行通讯.IC卡与磁卡是有区别的,IC卡是通过卡里的集成电路存储信息,而磁卡是通过卡内的磁力记录信息.IC卡的成本一般比磁卡高,但保密性更好。

IC卡(Integrated Circuit Card，集成电路卡)是继磁卡之后出现的又一种新型信息工具。

IC卡在有些国家和地区也称智能卡(smart card)、智慧卡(intelligent card)、微电路卡(microcircuit card)或微芯片卡等。

它是将一个微电子芯片嵌入符合ISO 7816标准的卡基中，做成卡片形式；已经十分广泛地应用于包括金融、交通、社保等很多领域。

IC卡读写器是IC卡与应用系统间的桥梁，在ISO国际标准中称之为接口设备IFD(Interface Device)。

IFD内的CPU通过一个接口电路与IC卡相连并进行通信。

IC卡接口电路是IC卡读写器中至关重要的部分，根据实际应用系统的不同，可选择并行通信、半双工串行通信和I2C通信等不同的IC卡读写芯片。

非接触式IC卡简介又称射频卡，成功地解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破。

主要用于公交、轮渡、地铁的自动收费系统，也应用在门禁管理、身份证明和电子钱包。

……ic卡原理:ic卡工作的基本原理是：射频读写器向IC卡发一组固定频率的电磁波，卡片内有一个IC串联协振电路，其频率与读写器发射的频率相同，这样在电磁波激励下，LC协振电路产生共振，从而使电容内有了电荷；在这个电荷的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内存储，当所积累的电荷达到2V时，此电容可作为电源为其它电路提供工作电压，将卡内数据发射出去或接受读写器的数据。

接触式IC卡接口技术原理IC卡读写器要能读写符合ISO7816标准的IC卡。
