智能卡基础知识讲解(常用卡片大全)课件

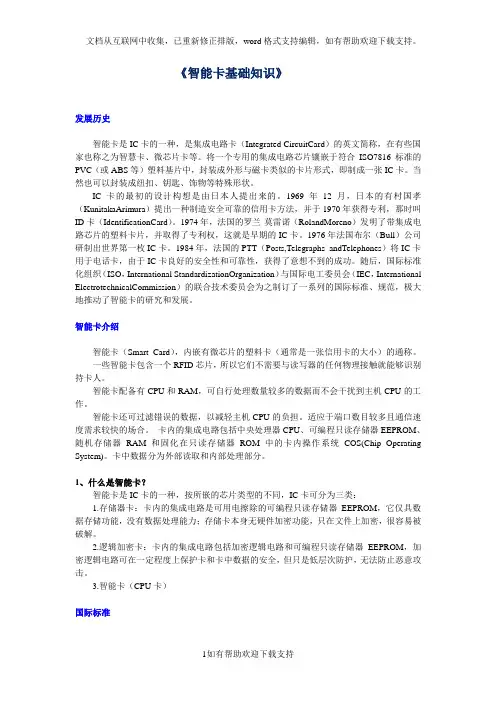

《智能卡基础知识》发展历史智能卡是IC卡的一种，是集成电路卡（Integrated CircuitCard）的英文简称，在有些国家也称之为智慧卡、微芯片卡等。

将一个专用的集成电路芯片镶嵌于符合ISO7816标准的PVC（或ABS等）塑料基片中，封装成外形与磁卡类似的卡片形式，即制成一张IC卡。

当然也可以封装成纽扣、钥匙、饰物等特殊形状。

IC卡的最初的设计构想是由日本人提出来的。

1969年12月，日本的有村国孝（KunitakaArimura）提出一种制造安全可靠的信用卡方法，并于1970年获得专利，那时叫ID卡（IdentificationCard）。

1974年，法国的罗兰·莫雷诺（RolandMoreno）发明了带集成电路芯片的塑料卡片，并取得了专利权，这就是早期的IC卡。

1976年法国布尔（Bull）公司研制出世界第一枚IC卡。

1984年，法国的PTT（Posts,Telegraphs andTelephones）将IC卡用于电话卡，由于IC卡良好的安全性和可靠性，获得了意想不到的成功。

随后，国际标准化组织（ISO，International StandardizationOrganization）与国际电工委员会（IEC，International ElectrotechnicalCommission）的联合技术委员会为之制订了一系列的国际标准、规范，极大地推动了智能卡的研究和发展。

智能卡介绍智能卡（Smart Card），内嵌有微芯片的塑料卡（通常是一张信用卡的大小）的通称。

一些智能卡包含一个RFID芯片，所以它们不需要与读写器的任何物理接触就能够识别持卡人。

智能卡配备有CPU和RAM，可自行处理数量较多的数据而不会干扰到主机CPU的工作。

智能卡还可过滤错误的数据，以减轻主机CPU的负担。

适应于端口数目较多且通信速度需求较快的场合。

卡内的集成电路包括中央处理器CPU、可编程只读存储器EEPROM、随机存储器RAM和固化在只读存储器ROM中的卡内操作系统COS(Chip Operating System)。

IC卡（智能卡）基础知识简介1、何为IC卡（智能卡）IC卡是从磁条卡发展而来，它是将一个集成电路芯片封装在一个卡片中。

与磁条卡相比，IC卡可靠性好，存储容量大，而且具有一定的“智能”。

IC卡大致分为存储器卡与“智能”卡两个最常用的大类，存储器卡是将一个EEPROM存储器芯片封装在卡片中，使卡片具有“记忆”功能。

信息可以“写入（存）”卡内或从卡内“读出（取）”，原则上存取过程是不受限制的，整个存储空间也是开放的，对存储空间的管理是在卡片外部进行，这使得存储器卡缺乏良好的安全性。

之后存储器卡有了一些改进，主要是增加了密码验证功能对信息的存取过程进行控制，但仍然缺乏较好的存储管理功能。

而“智能”卡则不仅将EEPROM存储器封装进卡中，同时还将一个“微控制器（MCU：MicroController Unit）”集成到卡片中，这个MCU中具有对卡片上EEPROM存储器进行管理的一套软件，（这套软件通常被称为“卡片操作系统（COS：Card Operation System）”），从卡片外部发送数据到卡内都要经过MCU进行处理。

也就是说，MCU及其搭载的软件（COS）控制着信息的存取过程，同时也管理着存储器的分配与使用。

综上所述，我们可以看出IC卡的实质是：信息的存取。

而智能卡所谓的“智能”，就是对存取过程的“严格”控制与对存储器的“灵活”管理，目的是使存放在卡内的信息更安全且易于使用。

2、IC卡的相关规范IC卡是一种很规范的产品，不论其外形，还是其内部芯片的电气特性，甚至于其应用方法都受一些较严格的协议控制。

最基础最重要的一套规范是ISO/IEC 7816协议。

这套协议不仅规定了IC卡的机械电气特性，而且还规定了IC卡（特别是智能卡）的应用方法（包括COS中很多数据结构）。

除了7816协议之外，在各个可能应用IC卡的特定领域内还有一些更为具体的协议，比如在中国，金融领域制定PBOC规范，交通管理体系，社会福利体系都有其特定的规范。

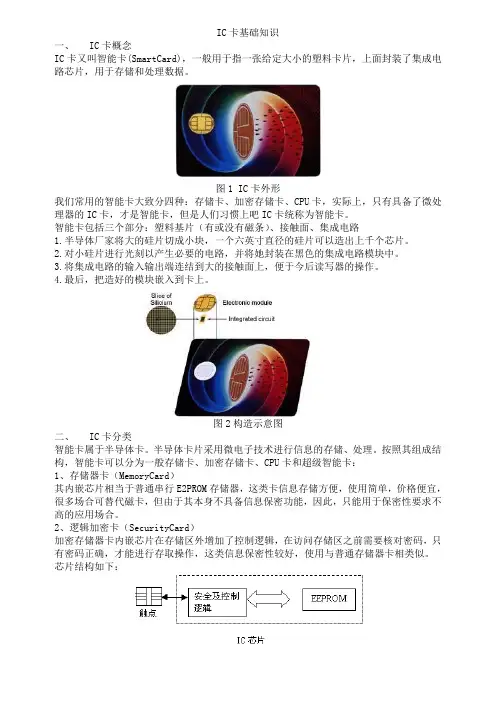

IC卡基础知识一、IC卡概念IC卡又叫智能卡(SmartCard)，一般用于指一张给定大小的塑料卡片，上面封装了集成电路芯片，用于存储和处理数据。

图1 IC卡外形我们常用的智能卡大致分四种：存储卡、加密存储卡、CPU卡，实际上，只有具备了微处理器的IC卡，才是智能卡，但是人们习惯上吧IC卡统称为智能卡。

智能卡包括三个部分：塑料基片（有或没有磁条）、接触面、集成电路1.半导体厂家将大的硅片切成小块，一个六英寸直径的硅片可以造出上千个芯片。

2.对小硅片进行光刻以产生必要的电路，并将她封装在黑色的集成电路模块中。

3.将集成电路的输入输出端连结到大的接触面上，便于今后读写器的操作。

4.最后，把造好的模块嵌入到卡上。

图2构造示意图二、IC卡分类智能卡属于半导体卡。

半导体卡片采用微电子技术进行信息的存储、处理。

按照其组成结构，智能卡可以分为一般存储卡、加密存储卡、CPU卡和超级智能卡：1、存储器卡（MemoryCard）其内嵌芯片相当于普通串行E2PROM存储器，这类卡信息存储方便，使用简单，价格便宜，很多场合可替代磁卡，但由于其本身不具备信息保密功能，因此，只能用于保密性要求不高的应用场合。

2、逻辑加密卡（SecurityCard）加密存储器卡内嵌芯片在存储区外增加了控制逻辑，在访问存储区之前需要核对密码，只有密码正确，才能进行存取操作，这类信息保密性较好，使用与普通存储器卡相类似。

芯片结构如下：图3 带有安全逻辑的IC卡用存储器芯片3、CPU卡（SmartCard）CPU卡内嵌芯片相当于一个特殊类型的单片机，内部除了带有控制器，存储器，时序控制逻辑等外，还带有算法单元和操作系统，由于CPU卡有存储容量大，处理能力强，信息存储安全等特性。

因此，广泛用于信息安全性要求特别高的场合。

芯片结构如下：图4 带有加密运算及安全逻辑的IC卡用微控制器芯片4、超级智能卡在卡上具有MPU和存储器并装有健盘、液晶显示器和电源，有的卡上还具有指纹识别装置等。
