最新届高三物理第二轮复习《电场》PPT课件

  • 格式：ppt
  • 大小：2.21 MB
  • 文档页数：61

下载文档原格式

  / 61

合集下载

《电场》全章复习—人教版高中物理选修课件

《电场》全章复习—人教版高中物理选修课件
第一章 《电场》 全章复习—人教版高中物理选修3-1课件 (共36 张PPT)
重点掌握：静电平衡
1.导体中（包括表面）没有电 荷定向移动的状态 2.处于静电平衡状态的导体的 特点 a.内部合场强处处为0。表面场 强的方向与该表面垂直 b.表面和内部各点电势相等， 即整个导体是一个等势体，导 体表面是一个等势面 c.导体内部没有电荷，电荷只 分布在外表面，越尖锐的地方， 电荷密度越大，凹陷处几乎没 有电荷
电势能、电场力做功、电势能的变化 等是电场能的性质的延伸，带电粒子 在电场中的运动问题则是电场上述两 性质的综合应用
02
电场的力的性质
第一章 《电场》 全章复习—人教版高中物理选修3-1课件 (共36 张PPT)
电场的力的性质
一、几个基本概念
1.元电荷：最小的电荷量，e=1.60×10-19C，最早由美国物理学家密立根测 得。所有带电体的电荷量都是元电荷的整数倍，元电荷也是电荷量的单位 2.点电荷：当带电体的大小和形状对所研究问题的影响可忽略的时候，该 带电体可视为点电荷。它是一种理想化的模型 3.电荷守恒定律定律：一个与外界没有电荷交换的系统，电荷的代数和保 持不变。 三种起电方式：摩擦起电、接触起电、感应起电 带电实质：得失电子
第一章 《电场》 全章复习—人教版高中物理选修3-1课件 (共36 张PPT)
第一章 《电场》 全章复习—人教版高中物理选修3-1课件 (共36 张PPT)
电场的力的性质
二、库仑定律
1.内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘 积成正比，与它们距离的平方成反比，作用力的方向在两点电荷的连线上 2.公式：
第一章 《电场》 全章复习—人教版高中物理选修3-1课件 (共36 张PPT)

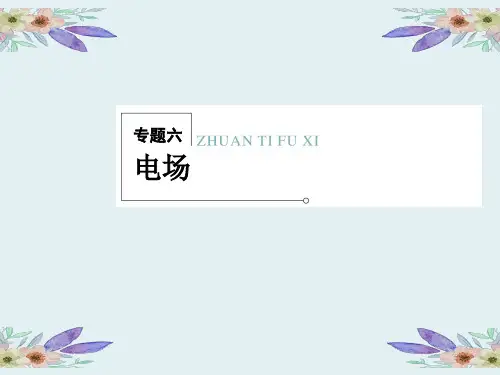

高考物理二轮复习冲刺课件：专题6电场

高考物理二轮复习冲刺课件：专题6电场

[解析] 由带电粒子运动轨迹可以看出其靠近 P、Q 两电荷 时均受到库仑斥力作用，所以 P、Q 两点电荷电性相同，选项 A 错误；由于 a 点等势面比 b 点等势面密，故 a 点场强大，选项 B 正确；由于两点电荷带等量同种电荷，从图象可以看出 c 点与 a 点电势相等，经判断可知带电粒子在 a 点的电势能等于在 c 点的 电势能，选项 C 错误；若带电粒子从 b 点向 a 点运动，电场力 做负功，其电势能增加，动能减小，选项 D 正确．故选 BD.
[解析] 由于场强与等势面垂直，而 x 轴上各点的电势并不 完全相等，所以空间各点场强的方向并不都与 x 轴垂直，A 错 误；电荷沿 x 轴从 O 移到 x1 的过程中，因为电荷的电势与电势 能均不变，所以电场力对电荷不做功，但并不意味着电荷不受 电场力的作用，B 错误；正电荷沿 x 轴从 x2 移到 x3 的过程中， 因为电势升高，故正电荷的电势能增大，所以电场力做负功，C 正确；负电荷沿 x 轴从 x4 移到 x5 的过程中，因为电势降低，故 负电荷的电势能增大，电场力做负功，D 正确．
(2)偏转 ①处理方法：用运动的合成和分解的思想处理，即沿 v0 方 向的匀速直线运动和垂直于 v0 方向的匀加速直线运动． ②偏转规律： 偏转位移：y＝2qmUd(vx0)2―x＝―→L y＝2qmUdLv220 偏转角：tanφ＝vv0y＝mqUdvx20―x＝―→L tanφ＝mqUdvL20.
(4)根据电势能判断，正电荷在电势能高的地方电势高，负 电荷在电势能高的地方电势反而低．
2．比较电荷在电场中某两点电势能大小的方法 (1)场源电荷判断法：离场源正电荷越近，检验正电荷的电 势能越大，检验负电荷的电势能越小；离场源负电荷越近，检 验正电荷的电势能越小，检验负电荷的电势能越大． (2)电场线法：正电荷顺着电场线的方向移动时，电势能逐 渐减小；逆着电场线的方向移动时，电势能逐渐增大；负电荷 顺着电场线的方向移动时，电势能逐渐增大；逆着电场线的方 向移动时，电势能逐渐减小．

课件：人教版高三物理《电场复习》ppt

课件：人教版高三物理《电场复习》ppt
元电荷：e =1.6×10-19C。所有带电体的电荷量的多少
都 等于 e或是e的 整数 倍。
电荷量：物体所带电荷的多少．电荷量常简称为电量.
试探电荷：探测电场的工具.电荷量足够小的点电荷.
一、电荷守恒定律 2、三种起电方式
接触起电:两个同样大的金属球接触,电荷量 平均分配 . 摩擦起电: 感应起电: 同种电荷互相排斥、异种电荷互相吸引
想一想:
1.电场线是电荷在电场中的运动轨迹吗?
2．如图为点电荷a、b所形成电场的电场线分布 图，以下几种说法正确的是( B )
A a、b为异种电行，a带电量较大 B a、b为异种电荷，a带电量较小 C a、b为同种电行，a带电量较大 D a、b为同种电荷，a带电量较小
3.如图a所示，直线AB是某点电荷电场中的一 条电场线。图b是放在电场线上两点a、b的电

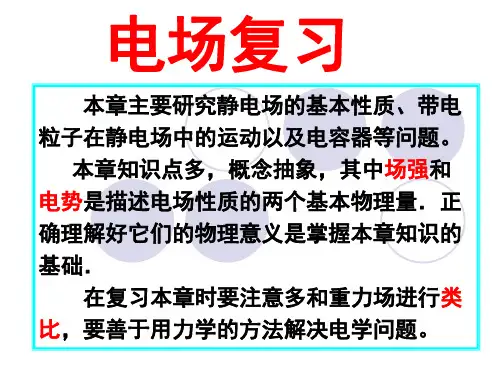

电场复习
本章主要研究静电场的基本性质、带电 粒子在静电场中的运动以及电容器等问题。
本章知识点多，概念抽象，其中场强和 电势是描述电场性质的两个基本物理量．正 确理解好它们的物理意义是掌握本章知识的 基础．
在复习本章时要注意多和重力场进行类 比，要善于用力学的方法解决电学问题。
知识结构
电荷和电荷守恒定律
3、电荷守恒定律：
二、库仑定律
1、内容：
2、公式：
F

k
q1q2 r2
+q
k 9.0109 N m2 / C2
F r F' -q
3、适用条件：真空中的点电荷
想一想:对库仑定律，下列说法正确的是（ C ） A、库仑定律适用于是体积很小的带电体. B、当两个电荷的间距趋近于零时，库仑力将趋向无穷大. C、库仑定律的表达式和万有引力的表达式很相似，都是

高中物理电场专题(课堂PPT)

高中物理电场专题(课堂PPT)

A．动能减少10 J
B．电势能增加24 J
C．机械能减少24 J
D．内能增加16 J
解析：由动能定理可知ΔEk＝32 J－8 J－16 J－18 J＝－10 J，A正确；克服电场 力做功为8 J，则电势能增加8 J，B错误；机械能的改变量等于除重力以外的其 他力所做的总功，故应为ΔE＝32 J－8 J－16 J＝8 J，C错误；物体内能的增加 量等于克服摩擦力所做的功，D正确． 答案：AD
1．电场力做功与电势能的变化关系 (1)电场力做功与路径无关，与重力做功十分相似． (2)电场力对电荷做正功时，电荷的电势能减少；电场力对电荷做负功 时，电荷的电势能增加．电势能增加或减少的数值等于电场力做功的数 值．即ΔEp＝－W.
2．电场中的功能关系 (1)只有电场力做功，电势能和电荷的动能之和保持不变． (2)只有电场力和重力做功，电势能、重力势能、动能三者之和保持不变．
图9－2－1
2．如图9－2－1所示，在绝缘的斜面上方，存在着匀强电场，电场方向平行于斜
面向上，斜面上的带电金属块在平行于斜面的力F作用下沿斜面移动．已知金
属块在移动的过程中，力F做功32 J，金属块克服电场力做功8 J，金属块克服
摩擦力做功16 J，重力势能增加18 J，则在此过程中金属块的( )
(1)从能量的角度反映了电场的性质
电场力做功WAB与q成正比，与A到B的路径无关，所以 既与q无关，又
与A、B间的路径无关．由于做功是能量转化的量度，因此
是从能的角
度反映了电场的性质．
Байду номын сангаас
(2)电场力做功有正负之分，电场力做正功，WAB＞0；电场力做负功，WAB ＜0.电荷量也有正负之分，对正电荷取q＞0；对负电荷取q＜0，利用UAB＝

高考物理二轮复习专题三电场与磁场(PPT版)PPT

高考物理二轮复习专题三电场与磁场(PPT版)PPT

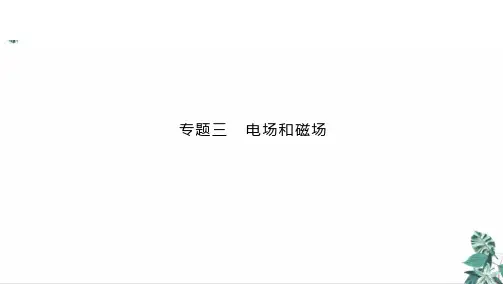

专题三 电场和磁场
一、电场
1.库仑定律:F=
k
Q1Q2 r2
(真空中的点电荷)。
2.电场强度的表达式:(1)定义式:E=
F q
;(2)点电荷:E=
kQ r2
;(3)匀强电场E=
U d
。
3.几种典型电场的电场线(如图所示)
4.电势差和电势的关系:UAB=φA-φB或UBA=φB-φA。 5.电场力做功的计算:(1)普遍适用:W=qU; (2)匀强电场:W=Edq。
解析 断开开关,因电容器静止,故A项错误;极板间距增大,由E=U ,可知场强减小,电场
d
力减小,则粒子向下运动,故B项正确;将电容器的上极板水平向右平移少许, 极板正对面积减小,但极板间距不变,则场强和电场力均不改变,故C项错误; 因电容器与电源串联,则电容器两端电压与电源电动势相等,改变电阻箱阻 值,并不会改变电容器电压,所以粒子仍静止,故D项错误。
d
典例2 (2020江苏如皋中学、徐州一中、宿迁中学三校联考)如图所示,平行 板电容器C通过电阻箱R与恒压电源E连接,开关S闭合时一带电粒子刚好静 止在水平放置的两板中央,若使粒子向下运动,以下说法正确的是 ( B ) A.断开开关 B.将板间距增大 C.将电容器的上极板水平向右平移少许 D.增大电阻箱R的阻值
解析 由粒子运动轨迹可知,M受到的是吸引力,N受到的是排斥力,由于 O点的电荷带正电,所以M带负电荷,N带正电荷,选项A正确;M从a点运动到b 点,库仑力做负功,根据动能定理可知,M的动能减小,所以M在b点的动能小于 它在a点的动能,选项B正确;d点和e点处在同一等势面上,则N在d点的电势能 等于它在e点的电势能,选项C正确;N受到排斥力,在从c点运动到d点的过程中 库仑斥力做正功,选项D错误。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B. D点电场强度为零
C.若将点电荷+q从O移向C，电势能增大
D.若将点电荷-q从O移向C，电势能增大
+Q A
-Q C OD x +Q B
德州市2008届质检
如图所示，AC、BD为圆的两条互相垂直的直径，圆心为O，半径为R，
将等电量的正、负点电荷放在圆周上，它们的位置关于AC对称，+q与O
点的连线和OC间夹角为30°，下列说法正确的是 AC
A．A、C两点的电势关系是ΦA=ΦC B．B、D两点的电势关系是ΦB=ΦD C．O点的场强大小为Kq/r2
D. O点的场强大小为31/2Kq/r2
A
O
B
D
30°
+q
-q
C
考点三：电势差 电势 电场能

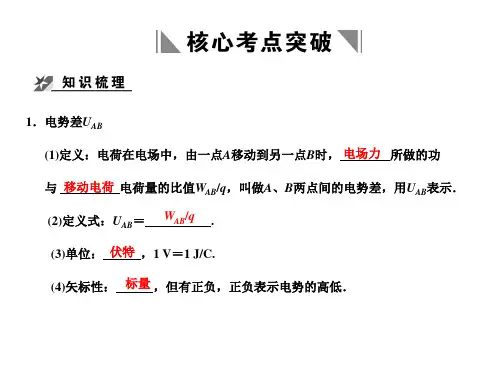

（一）、电势差
1．定义： 电荷q在电场中由一点A移动到另一点B时，电场力所做的 功WAB与电荷量的q的比值
5、标量： 只有大小，没有方向，但有正、负之分，这里正负只表示 比零电势高还是低
6、高低判断： 顺着电场线方向电势越来越低
7、电势与引入电场的试探电荷无关，它由电场本身决定
（三）、电势能
1．定义： 因电场对电荷有作用力而具有的由电荷相对位置决定的能量
2．电势能具有相对性 通常取无穷远处或大地为电势能的零点
E2
E1
E2
+Q
-Q
+Q E2E1 来自Q例1 ：A为已知电场中的一固定点，在A点放一电量 为q 的电荷，所受电场力为F，A点的场强为E，则
[D ] A．若在A点换上－q，A点场强方向发生变化 B．若在A点换上电量为2q 的电荷，A点的场强
将变为 2E C．若在A点移去电荷q，A点的场强变为零 D．A点场强的大小、方向与q 的大小、正负、
例3：电场强度的定义式为E＝F／q [ D ]
A．该定义式只适用于点电荷产生的电场 B．F是检验电荷所受到的力，q是产生电 场的
电荷电量 C．场强的方向与F的方向相同 D．由该定义式可知，电场中某点电荷所受的电
场力大小与该点场强的大小成正比
例4. 对公式 E=kQ/r2 的几种不同理解，错 误的是 ( A C D )
3．电势能大小
电荷在电场中某点的电势能在数值上等于把电荷从 这点移到电势能为零处电场力所做的功
※电势能有正负，其正负表示电荷在该点具有的电势能比零电势能大 或小，即其正负表示大小
4．电场力做功是电势能变化的量度
电场力对电荷做正功，电荷的电势能减少
电场力对电荷做负功，电荷的电势能增加 写成表达式：若将电荷q从A点移至B点，电场力做功为：
2点电荷电场的场强：
E
kQ r2
场源电荷
3.匀强电场的场强： E U d
电场中两点 沿电场线方 向或两等势
面间距
4.电场的叠加： 如果有几个点电荷同时存在，它们的电场就互相叠加，形成合电场
．这时某点的场强等于各个电荷单独存在时在该点产生的场强的矢量 和．这叫做电场的叠加原理．
4.电场的叠加
E
E1 E
7、电势差与电场强度关系 （1)．场强方向是电势降低最快的方向
(2)．匀强电场中
※沿场强方向上的两点间的电势差等于场强和这两点间距离的乘积
U=E•d ※场强在数值上等于沿场强方向每单位距离上降低的电势:
E U d
（3）.场强的另一个单位——V/m．这个单位与前面讲过的场强的单 位N/C是相等的．
（二）、电势 （描述电场的能的性质的物理量）
Ⅰ
二、电场强度 （描述电场的力的性质的物理量）
1、 定义 放入电场中某点的电荷所受的电场力F跟它的电荷量q的比 值，叫做该点的电场强度，简称场强。
※表达式： E F （普适公式） q
※矢量：方向为正电荷在电场中受到的电场力方向
※表达式中q为试探电荷可正可负
注意：E 与F、 q无关 ，取决于电场本身
1．定义 ： 电场中某点的电势，等于单位正电荷由该点移动到参考 点（零电势点）时电场力所做的功。
2、表达式：
A
W AO q
单位：伏特（V）
3、意义： 电场中某一点的电势在数值等于单位 电荷在那一点所具有的电势能
q
4、相对性： 电势是相对的，只有选择零电势的位置才能确定电势的 值，通常取无限远或地球的电势为零
A．当r→0时，E→∞ B．当r→∞时，E→0 C．某点的场强与点电荷Q的大小无关 D．在以点电荷Q为中心，r为半径的球
面上，各处的电场强度都相同
2008年 (山东卷 理科综合)
21.如图所示，在y轴上关于0点对称的A、B两点有等量同种点电荷+Q，
在x轴(上BCD点)有点电荷-Q且CO=OD，∠ADO=600。下列判断正确的是 A. O点电场强度为零
有无均无关
例2.如图所示,是在一个电场中的a,b,c,d四个点分别引入试探 电荷时,电荷所受电场力F跟引入的电荷量q之间的关系图线, 下列说法正确的是（ B ）
A.该电场是匀强电场
B.a,b,c,d四点的电场强度大小关系是Ed>Eb>Ea>Ec
C.这四点的场强大小关系是Eb>Ea>Ec>Ed
D.无法比较E的大小
2、表达式
U AB
W AB q
3、 U A B A B (B A ) U BA
4、电势差由电场的性质决定，与零电势点选择无关
5、电势差可用静电计检测。静电计指针偏角越大，则电势差越 大。
6、电场力做功 WABqUAB
①该式适用于一切电场 ②电场力做功与路径无关
③计算时可将q、UAB的正负代入以判断电场力做功的正负
W A B A B q A q B qA U B
例1 . 如图示，在匀强电场E中，一个负电荷在外力作用
下由A点运动到B点，则 （ B C E ）
A.外力与电场力对电荷做功之和等于电荷电势能的增 量与动能增量之和
B.外力对电荷所做的功等于电荷电势能的增量与动能 增量之和
C.外力和电场力对电荷做功之和等于电荷动能的增量 D.电荷克服电场力所做的功等于电荷动能的增量 E.电荷克服电场力所做的功等于电荷电势能的增量
·B E
·A
届高三物理第二轮复习 《电场》PPT课件
考纲要求
1．物质的电结构、电荷守恒、静电现象的解释、点电 荷、静电场
Ⅰ
2．库仑定律、
Ⅱ
3．电场强度、点电荷的场强、电势差
Ⅱ
4．电势、电势能
Ⅰ
5．匀强电场中电势差跟电场强度的关系
Ⅰ
6．电场线
Ⅰ
7．带电粒子在匀强电场中的运动
Ⅱ
8．示波管
Ⅰ
9、常见的电容器
Ⅰ
10．电容器的电压、电荷量和电容的关系
