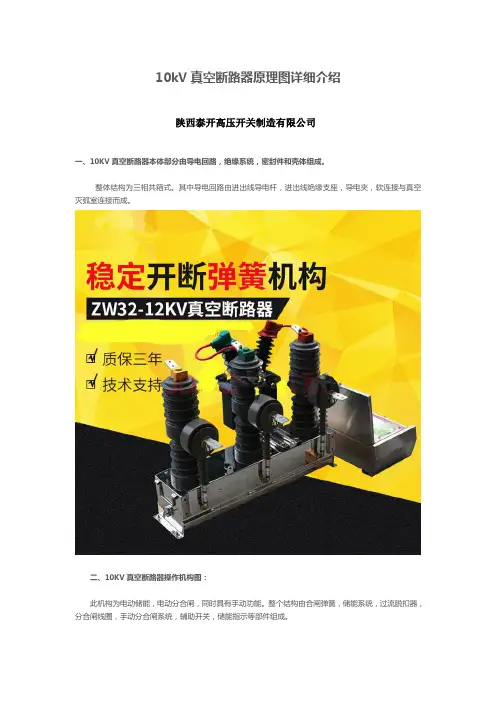

10kV真空断路器原理图详细介绍陕西泰开高压开关制造有限公司一、10KV真空断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。
整体结构为三相共箱式。
其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。
二、10KV真空断路器操作机构图：此机构为电动储能，电动分合闸，同时具有手动功能。
整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。
真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。
三、10KV真空断路器动作原理：1、储能过程：当储能电机14接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪6摆动，使棘轮11转动，当棘轮11上的销与储能轴套32的板靠住以后，二者一起运动，使挂在储能轴套上32上的合闸弹簧21拉长。
储能轴套32由定位销13固定，维持储能状态，同时，储能轴套32上的拐臂推动行程开关5切断储能电机14的电源，并且储能棘爪被抬起，与棘轮可靠脱离。
2、合闸操作过程：当机构接到合闸信号后（开关处于断开，已储能状态），合闸电磁铁15的铁心被吸向下运动，拉动定位件13向逆时针方向转动，解除储能维持，合闸弹簧21带动储能轴套32逆时针方向转动，其凸轮压动传动轴套30，带动连板29及摇臂27运动，使摇臂27扣住半轴25，使机构处于合闸状态。
此时，连锁装置28锁住定位件，使定位牛不能逆时针方向转动，达到机构联销的目的，保证了机构在合闸位置不能合闸操作。
3、分闸操作过程：断路器合闸后，分闸电磁铁接到信号，铁芯吸合，分闸脱扣器19中的顶杆向上运动，使脱扣轴16转动，带动顶杆18向上运动，顶动弯板26并带动半轴25向反时针方向转动。
半轴25与摇臂27解扣，在分闸弹簧的作用下，断路器完成分闸操作。
柱上开关是什么柱上开关是什么？对于平常我们用的开关很熟悉，对这柱上开关，我们可能一点该店都没有的。
其实柱上开关的范围还是挺广泛的，对于柱上开关，我们都可以去看看其有哪些种类，每个种类其作用又是什么。
下面我么就来看看柱上开关的常识吧，保证你看了就知道。
1、柱上断路器主要用于配电线路区间分段投切、控制、保护，能开断、关合短路电流。
(1) 油浸断路器油浸断路器是早期的产品，因开断能力差、油易燃、渗漏、易酿成二次事故而趋于淘汰。
(2) 真空断路器真空断路器有箱式、柱式二种，额定电流常为400A、630A，就额定电流而言而者之间价格相差不大，额定开断短路电流有12.5kA、16kA、20kA，机械寿命、额定电流开断10000次以上，额定开断短路电流开断次数30-50次，能频繁操作。
按相对地绝缘质来分又可分为油浸绝缘、空气绝缘、SF6绝缘。
(3) SF6断路器SF6断路器额定电流为400A、630A，额定开断短路电流一般至，目前有的厂家已有16kA产品，机械寿命、额定电流开断10000次以上，额定开断短路电流开断次数30-50次，适合于频繁操作。
2、柱上负荷开关具有承载、分合额定电流能力，但不能开断短路电流，主要用于线路的分段和故障隔离。
(1) 产气式负荷开关产气式负荷开关是利用固体产气材料组成的狭缝在电弧作用下产生大量气体形成气吹灭弧，因其结构简单，成本低廉而一度被广泛推广使用。
(2) 真空、SF6负荷开关与真空、SF6断路器外形、参数相似，区别在于负荷开关不配保护CT、不能开断短路电流，但可以承受短路电流、关合短路电流，具有寿命长、免维护特点，机械寿命、额定电流开断次数10000次以上，适合于频繁操作。
3、柱上隔离开关柱上隔离开关主要用于隔离电路，分闸状态有明显断口，便于线路检修、重构运行方式、有三极联动、单极操作两种形式。
柱上有三种类型，我们可以看看有哪些。
对于柱上开关我们都不是十分了解的，就可以认真看看上文。

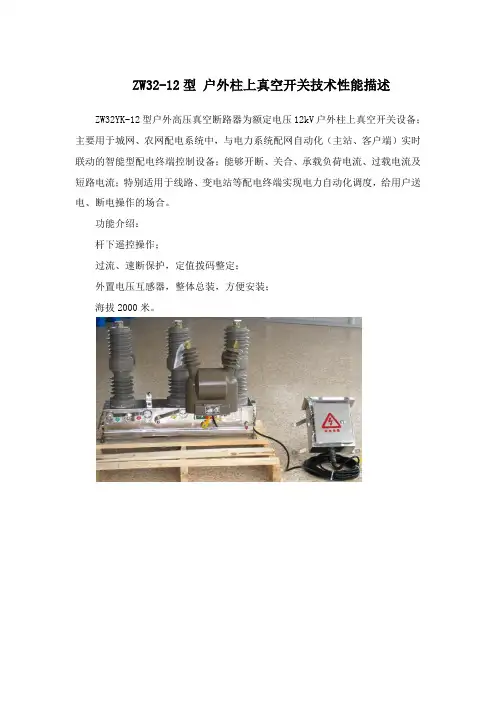

ZW32-12型户外柱上真空开关技术性能描述ZW32YK-12型户外高压真空断路器为额定电压12kV户外柱上真空开关设备；主要用于城网、农网配电系统中，与电力系统配网自动化（主站、客户端）实时联动的智能型配电终端控制设备；能够开断、关合、承载负荷电流、过载电流及短路电流；特别适用于线路、变电站等配电终端实现电力自动化调度，给用户送电、断电操作的场合。
功能介绍：杆下遥控操作；过流、速断保护，定值拨码整定；外置电压互感器，整体总装，方便安装；海拔2000米。
一、设备使用环境条件：1、环境温度：-40℃ - +45℃（24小时内其平均温度不高于+25℃）2、海拔高度：不超过2000m3、最大相对湿度：日平均值95% 月平均值90%4、地震烈度：不超过8度水平加速度: 2.5g垂直加速度: 0.125g正弦波持续时间：5周波安全系数: 1.675、安装地点：户外，水平安装，无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
6、最大风速：35m/s7、污秽等级：Ⅳ级8、爬电比距值≥31mm/kV9、覆冰厚度：10mm二、执行标准GB311.1—1997 《高压输变电设备的绝缘配合高压试验技术》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB1984—2003 《高压交流断路器》GB1985-2004 《高压交流隔离开关和接地开关》GB1208-2006 《电流互感器》DL/T402-1999 《交流高压断路器订货技术条件》DL/T403-2000 《12-40.5kV高压真空断路器订货技术条件》DL/T844-2006 《12kV少维护户外配电开关设备通用技术条件》GB11604 《高压电器设备无线电干扰测试方法》GB13601 《高压开关设备的共用订货技术导则》GB311 《高压输变电设备的绝缘配合》GB5273 《变压器、高压电器和套管的接线端子》DL/T593-1996 《高压开关设备的共用订货技术导则》DL/T615-1997 《交流高压断路器参数选用导则》GB156-93 《标准电压》GB311.2-311.6 《高电压试验技术》GB4474 《交流高压断路器的近区故障试验》GB7675 《交流高压断路器开合电容器组试验》JB8738-1998 《3.6-40.5kV交流高压开关设备用真空灭弧室》三、主要技术参数：3.1主要参数3.2机械特性参数四、ZW32-12型断路器结构特点4.1 整体机构ZW32-12型真空断路器总体布局为三柱式,固体绝缘结构，将真空灭弧室、主导回路、绝缘支撑等部件有机地组合成一个集成极柱。
一、柱上隔离开关（1）额定频率：50Hz。
（2）额定电压：12kV。
（3）额定电流：630A。
（4）绝缘水平：见下表。
柱上隔离开关额定绝缘水平 kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。
2）最大风速：30m/s。
3）环境相对湿度：日平均值95%；月平均值90%。
4）地震烈度：8度。
5）污秽等级：3级。
（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。
2）安装地点：户外。
3）安装方式：柱上垂直。
（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。
2）噪声：户外不大于55dB。
3）操动机构。
形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。
4）辅助回路。
辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。
辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。
采用阻燃端子，留有15%备用端子排。
5）一次端子。
断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。
断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。
6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。
7）接地。
每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。
8）寿命。
机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。
9）每台断路器配有位置指示器。
合闸为红色；分闸为绿色。
10）所有支架按工程需要要进行热镀锌的防腐处理。
11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。

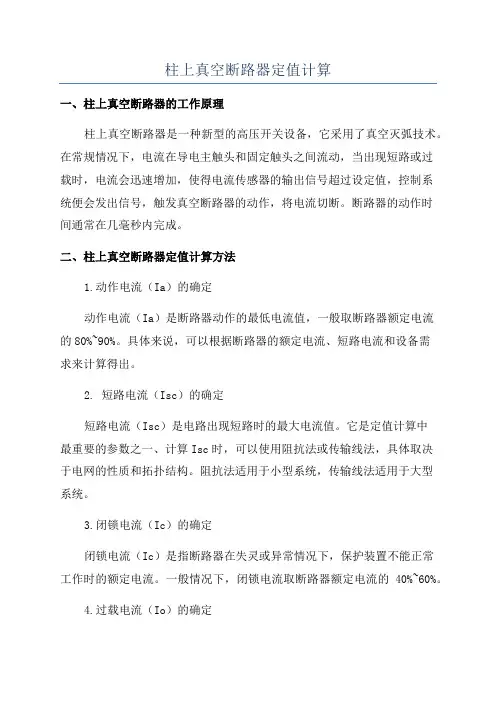

柱上真空断路器定值计算一、柱上真空断路器的工作原理柱上真空断路器是一种新型的高压开关设备，它采用了真空灭弧技术。
在常规情况下，电流在导电主触头和固定触头之间流动，当出现短路或过载时，电流会迅速增加，使得电流传感器的输出信号超过设定值，控制系统便会发出信号，触发真空断路器的动作，将电流切断。
断路器的动作时间通常在几毫秒内完成。
二、柱上真空断路器定值计算方法1.动作电流（Ia）的确定动作电流（Ia）是断路器动作的最低电流值，一般取断路器额定电流的80%~90%。
具体来说，可以根据断路器的额定电流、短路电流和设备需求来计算得出。
2. 短路电流（Isc）的确定短路电流（Isc）是电路出现短路时的最大电流值。
它是定值计算中最重要的参数之一、计算Isc时，可以使用阻抗法或传输线法，具体取决于电网的性质和拓扑结构。
阻抗法适用于小型系统，传输线法适用于大型系统。
3.闭锁电流（Ic）的确定闭锁电流（Ic）是指断路器在失灵或异常情况下，保护装置不能正常工作时的额定电流。
一般情况下，闭锁电流取断路器额定电流的40%~60%。
4.过载电流（Io）的确定过载电流（Io）是指负载电流超过额定电流时的电流值。
根据实际电网的情况，可以根据经验法或计算方法来确定过载电流。
三、柱上真空断路器定值计算的影响因素1.电网特性：电网结构、短路电流传递能力等都会影响柱上真空断路器的定值计算。
2.负载特性：负载特性包括电流、功率因数、负载分布等，这些都会对断路器的定值计算产生影响。
3.设备特性：设备的额定电流和容量等特性也会对柱上真空断路器的定值计算产生直接影响。
4.策略要求：不同的策略要求会导致不同的柱上真空断路器定值计算结果。
柱上真空断路器定值计算的准确性和合理性对电力系统的安全运行至关重要。
在计算过程中，必须考虑电网特性、负载特性、设备特性以及策略要求等因素，并采用适当的计算方法，以确保断路器的定值设置能够适应实际工作环境和操作要求。
户内外真空断路器厂家厂家：上海民熔电气有限公司验收：三峡水电站（永善分部全国第四大电站）技术支持：民熔技术工程师检测：三峡工程队-供电局验收部主任验收结果：所有断路器、避雷器、电缆冷热缩、10KV隔离开关等产品全部一次性通过实验，次日全部安装完成送电！1.概述1.1产品型号及名称ZW32-12/630-20型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。
断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。
1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。
断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。
在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。
断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。
可配重合控制器构成重合器型智能断路器。
基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。
智能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。
33KV 户外柱上真空断路器1 概述ZW-33型永磁真空断路器(可选配弹簧操作机构)采用了独特设计的永磁机构和高可靠性的智能控制器构成。
该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。
u 极高的可靠性u 在整个寿命期间完全免维护u 具有高机械寿命和电寿命u 整机体积小，重量轻，便于安装u 具有标准继电保护和快速自动重合闸功能1.1 使用条件¨周围空气温度：-30℃～+60℃；¨海拔高度：不超过2000米；¨风速不超过34m/s；¨来自开关设备和控制设备外部的振动或地动是可以忽略的；¨污秽等级：Ⅳ级；¨储存温度-40℃～+85℃。
1.2 技术参数断路器的主要技术参数序号项目单位数值1 额定电压kV 40.52 额定电流 A 1250/16003 额定频率Hz 50或604 工频耐压1min（湿）（干）kV 80/955 雷电冲击耐受电流（峰值）kV 1856 额定短路开断电流kA 31.57 额定短路关合电流（峰值）kA 808 额定峰值耐受电流kA 809 4S短时耐受电流kA 31.510 额定操作循环分－0.1s－合分－3s－合分-6s合分-60s恢复11 额定短路电流开断次数次3012 机械寿命次2000013 永磁机构控制电压V DC22014 二次回路1min工频耐压KV 2断路器的主要机械参数序号参数名称单位数据1 触头开距mm 16±12 触头超行程mm 4±0.53 分闸速度m/s 1.4-1.84 合闸速度m/s 0.4-0.85 触头合闸弹跳时间ms ≤56 相间中心距离mm 460±27 三相分合闸不同期性ms ≤28 各相导电回路电阻μΩ＜1209 合闸时间ms 25～4510 分闸时间ms 20～4511 重量Kg 2952 断路器结构及工作原理ZW-33型真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构及箱体组成。
ZW32R-12
户外标准化柱上真空断路器
高压电器
ZW 32 R - 12 (G / ▢ )▢
额定短路开断电流(kA)额定电流(A)带隔离刀最高工作电压(kV)融合型设计序号户外真空断路器
适用范围
ZW32R-12型户外标准化柱上真空断路器，符合国网一二次融合柱上断路器（支柱式）标准化设计方案需求，主要用于交流50 Hz 的三相12kV 电力系统，用做12kV 电力线路分段和联络开关，线路用户“T”接处分界用，配套符合国网标准化设计方案的配电自动化终端(FTU)；备分、合负荷电流、过载电流、短路电流及小电流接地保护之用。
具型号及其含义
主要技术参数
ZW32R-12
户外标准化柱上真空断路器
组合断路器主要技术参数
储能电机：采用单相交直流两用串激电动机
订货须知
1、产品型号、名称及参数；
2、互感器变比及等级；
3、数量及交货期；
4、操作方式：电动或手动；
5、其它特殊要求；
高压电器
ZW32R-12
户外标准化柱上真空断路器
外形及安装尺寸
图1 ZW32R -12 户外标准化柱上真空断路器。
一、柱上隔离开关（1）额定频率：50Hz。
（2）额定电压：12kV。
（3）额定电流：630A。
（4）绝缘水平：见下表。
柱上隔离开关额定绝缘水平kV二、柱上真空断路器（一）技术参数1.主要技术参数（见下表）柱上真空断路器主要技术参数2.技术规范（1）环境条件1）海拔高度：≤3000m。
2）最大风速：30m/s。
3）环境相对湿度：日平均值95%；月平均值90%。
4）地震烈度：8度。
5）污秽等级：3级。
（2）使用条件1）系统电压：10kV；系统最高电压：12kV；系统额定频率：50Hz；系统中性点接地方式：非有效。
2）安装地点：户外。
3）安装方式：柱上垂直。
（3）技术性能要求1）断路器应在规定的各种工作情况下达到开断性能的要求而不发生拒动或误动。
2）噪声：户外不大于55dB。
3）操动机构。
形式：弹簧机构或永磁电动机构；操作方式：手动操作或电动操作。
4）辅助回路。
辅助回路应能长期承载10A电流，温升不超过GB/T 11022—1999《高压开关设备和控制设备标准的共用技术要求》规定值。
辅助触点10对，其中5对动合触点，5对动断触点，并能按需要改换。
采用阻燃端子，留有15%备用端子排。
5）一次端子。
断路器提供连接导线的板式端子，端子受力：水平750N；垂直500N；横向400N。
断路器端子型式和尺寸应满足GB/T 5273—1985《高压器、高压电器和套管的接线端子》标准中有关规定。
6）断路器瓷套的爬电距离不小于31mm/kV（42kV以下）。
7）接地。
每台断路器应装设满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺栓，螺栓的直径不小于12mm。
8）寿命。
机械寿命（连续操作不调整）：10000次；电气寿命：开断100%额定开断短路电流30次。
9）每台断路器配有位置指示器。
合闸为红色；分闸为绿色。
10）所有支架按工程需要要进行热镀锌的防腐处理。
11）有符合国标的铭牌，铭牌用耐腐蚀的材料制成，字样、符号应清晰耐久，铭牌在正常运行时安装位置应明显可见。
一．柱上断路器（真空）1.技术特性参数表投标人应认真逐项填写技术参数响应表中“投标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
“投标人保证值”应与型式试验报告相符。
2.组件材料配置表4.产品型式试验报告二柱上断路器（SF6）1.技术特性参数表投标人应认真逐项填写技术参数响应表中“投标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
“投标人保证值”应与型式试验报告相符。
2.组件材料配置表附件：一、SF6开关整体功能要求1 、10kV柱上SF6开关为智能配电开关成套设备，设备包括开关本体、开关控制单元（FTU）、户外电压互感器三部分，三组件以户外控制电缆及户外航空接插件进行成套电气连接。
2、柱上SF6开关可安装于架空线路主干线、高压用户入口处及分支线路T接点位置，开关内置三相电流互感器、零序电流互感器和零序电压互感器。
装置具有遥测、遥信、遥控的功能，能检测线路电压、线路电流、零序电压、零序电流、开关状态等信号。
3 、当开关负荷侧（即用户侧）发生单相接地故障、过负荷及短路故障时，智能开关自动分闸而变电站10kV出线断路器不跳闸，以避免10kV主干线及其他用户分支线受到波及而造成停电。
4、当开关电源侧发生单相接地故障、过负荷及短路故障时，开关不动作。
5、设备具有数据通信功能，配套GPRS/GSM通信模块能与监控主站或有关人员的手机进行通信，实现故障信息上报和设备信息的实时查询及上送。
6 、设备可接收监控后台或有关人员的手机下发的分、合闸命令，并执行开关分、合闸操作，也可进行就地控制操作、近距离遥控和开关操作杆手动操作实现开关分合闸。
7、设备具有装置自检功能，装置异常状态下，可上送异常信息并闭锁其控制输出。
8、设备具有参数设置功能，可就地或远方设定、更改其工作模式和控制参数。
9、厂方对每台开关需提供1年的通信费用。
ZW8-12型户外柱上高压真空断路器ZW8-12型户外柱上高压真空断路器1. 概述详细参数有上海万上电气技术部提供ZW8-12系列户外高压交流真空断路器(以下简称“断路器”)系三相交流50Hz的户外高压开关设备；主要用于农网和城网的10kV系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。
ZW8-12系列户外交流高压真空断路器符合国家标准GB1984《交流高压断路器》和IEC 60056《高压交流断路器》等标准。
2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。
3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。
3.3 如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数4.1 断路器主要技术参数4.2 断路器装配调整后机械特性参数4.3 带单侧隔离开关(从机构方向看在左侧)的ZW8-12户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表3的要求。
隔离开关的机械寿命为2000次。
4.4 断路器可配置手动操作机构(只可进行手动分合闸操作)或者电动操作机构(既可手动操作，也可电动操作)；4.5 断路器可配置防涌流馈线保护装置，实现涌流延时和过流故障延时；4.6 断路器可内置套管式电流互感器2～6个，变比最大为1000/5，最小为50/5；(其它特殊要求，可与制造厂商协商)。
4.7 断路器可配置外置电压互感器(见图7)，数量分别为1～2个；可配置内置电压互感器(见图8)，另可加装熔断器，数量1个；电压互感器可以作为提供电源或检测线路电压用；4.8 断路器手动和电动原理图见图1和图2。
10kv户外高压柱上真空断路器-柱上高压真空断路器厂家陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
开关进线侧内置二相电流互感器，出线侧内置零序电流互感器，在机构罩外部侧面设有端子盒，内部CT变比线引出、电压PT二次输入端子，都在端子盒内，可做到任意调整CT变比和PT二次电源线经断路器内部中转，通过户外电缆引入控制器，减少了二次电源线过长、且控制器需另设电源接口的不便。
浅析10kV 柱上式真空断路器保护定值调整10kV 柱上式真空断路器具有体积小、操作方便、关合电流大等优点.主要用于配网开断、关合电力系统中的负荷电流、过载电流及短路电流。
广泛适用于农村电网及频繁操作的场所，特别适用于城网、农网改造的需要。
但是在负荷开关使用的过程中，经常发生保护误动或者拒动的情况。
下面以较常见的ZW32-12型户外柱上高压真空断路器为例进行分析，并就其保护整定方法提出几点建议供大家参考.ZW32—12型户外柱上高压真空断路器（以下简称断路器）是最高额定电压12kV ，50Hz 三相交流的户外配电设备。
其特点：一、断路器主体采用真空化、操作机构采用小型化弹簧操作机构、直动传输方式，并加装手动、电动操作控制装置。
具有较高的可靠性。
二、断路器装设二相（部分有三相）CT （电流互感器）,供电流自动脱扣保护和智能控制器保护使用.如图所示：图示为ZW32—12型户外柱上高压真空断路器配置DK —2X 型涌流控制器，安装A 、C 两相CT 的示意图。
其保护动作原理为：过流线圈LHcLHaDK-2X1、合闸涌流延时：通过CT采集的电流信号经装置中的单片机分析运算，并进行延时脱扣控制，躲避断路器合闸时的浪涌电流；2、过流延时跳闸：当电流超过设定倍数整定电流时，启动过流脱扣线圈进行速断保护或过流保护。
现在我们使用的断路器中安装的CT多为三抽头多变比可调式CT，即可通过对抽头的选择进行变比的调整。
常见变比为200/5、400/5、600/5,厂家在出厂时一般会把接线设定在600/5，因此当线路负荷较小时如不对变比进行合理选择、调整则断路器就不能实现有效的保护.一、通过改变CT抽头的方式改变保护定值一般应遵循如下几点：1、准确计算线路最大负荷：尽可能的把线路最大负荷计算准确；2、按负荷确认变比调整：线路总电流150A以下时可选用200/5的CT抽头;线路总电流300A以下时可选用400/5的CT抽头;线路总电流450A以下时可选用600/5的CT抽头；如图所示：图中s1与s2抽头即为200/5，s1与s3抽头为400/5，s1与s4的抽头即为600/5,因此通过改变抽头接线的方式可以简单的调整保护的动作范围，起到有效的保护作用。
