开关电源讲稿开关电源的电路结构有多种，分类方式也有多种，作如下说明：1．按驱动方式分有自激式和他激式。

2．按DC-DC 变换器的工作方式分（1）、隔离式有通/通方式、通/断方式、中心抽头方式、半桥和全桥方式、谐振方式。

（2）、非隔离式有降压型（●）、升压型（●）、极性反转型、开关电容型以及谐振型。

3．按控制方式分（1）、脉宽控制方式有自激式和他激式。

（2）、磁放大器的混合控制方式有电压控制、电流控制。

（3）、脉宽控制与磁放大器的混合控制方式。

4．按控制信号的隔离方式分（1）、光电耦合的隔离方式（●）。

（2）、变压器的隔离方式。

（3）、电压/频率变换、频率/电压变换、用变压器隔离控制信号的方式。

（4）、磁放大器的隔离方式。

5．按过流保护方式分（1）、输出电流检测方式（2）、开关电流检测方式以上这些方式的组合可构成多种方式的开关电源，今天我们主要介绍上面带黑点的三个项目，这也是最常见的开关电源类型。

一、降压型变换器低压型开关电源一般也称为DC-DC 变换器，它属于非隔离式开关电源。

在许多家电电器中有广泛的应用，比如象便携式CD 、VCD 、MP3，笔记本电脑等1．为了便于讲解降压型DC-DC 变换器，首先介绍降压型DC-DC 变换器的等效模型，如图（1）所示：开关导通时，加在电感L 两端的电压为O I V V -，这期间电感L 由电压O I V V -励磁，电感存储能量，磁通量增加量为on O I on t V V *-=∆Φ)(……………………①开关断开时，由于电感电流连续，二极管为导通状态。

输出电压O V 与开关导通时方向相反加到电感L 上。

这期间电感L 消磁，电感释放能量，磁通量减少量为off O off t V *=∆Φ……………………………②稳态时，电感L 中磁通量增加量与减少量相等，即off on ∆Φ=∆Φ，因此，上述①、②式联立可得：D V t t t V V I off on on I O *=+*=，其中D 是占空比1≤+=offon on t t t D ——显然这种结构形式的DC-DC 变换器输出的电压只会小于或等于输入的电压，因此它属于降压型变换器。

开关电源培训讲义漆逢吉第一章不间断直流电源供电系统概述DC图1—1 不间断直流电源供电系统框图（一）系统框图开关电源设备中包含交流配电部分、整流器、直流配电部分和控制器，它连同蓄电池组和接地装置，构成不间断直流电源供电系统，如图1—1所示。

交流配电：防雷，并对交流电源进行分配、控制、检测和保护等，主电路原理图参看设备使用说明书。

输入交流应采用三相五线制。

在这种制式中，工作地线（零线）与保护地线必须严格分开。

交流导线的截面积，一般按发热条件来选择。

铜芯绝缘导线的线芯截面积，可按4A/mm2来选取。

绝缘导线的线芯标称截面积（mm2）系列为：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240等。

机房内的交流导线应采用阻燃型电缆。

保护接地的接地线应采用多股铜芯绝缘导线。

其线芯截面积的选取原则是：相线截面积S≤35mm2时，采用16mm2；相线截面积S>35mm2时，选用≥S/2。

整流器：把交流电变成所需直流电。

现在一般都采用高频开关整流器。

高频开关整流器采用无工频变压器整流、功率因数校正电路和脉宽调制高频开关电源技术，具有小型、轻量、高效率、高功率因数、高可靠性以及智能化程度高、可以远程监控、无人值守或少人值守等优点，因此得到了广泛应用。

通信用高频开关整流器为模块化结构。

在一个高频开关电源系统中，通常是若干高频开关整流器模块并联输出，输出电压自动稳定，各整流模块的输出电流通过均流电路实现自动均衡。

直流配电：连接整流器的输出端、蓄电池组和负载，构成浮充供电的不间断直流电源系统。

它对输出直流进行分配、控制、检测和保护等。

其主电路原理图如后面的图2—1所示。

直流馈电线的截面积，按允许电压降来选择。

根据欧姆定律，可按下式计算ILS≥（1—1）ΔUν式中S—导体截面积（mm2）；I—流过导线的电流（A）；L—导线长度（m）；ΔU—导线上的允许压降（V）；ν—导体的电导率（m/Ω·mm2）,铜为57,铝为34，是电阻率的倒数。

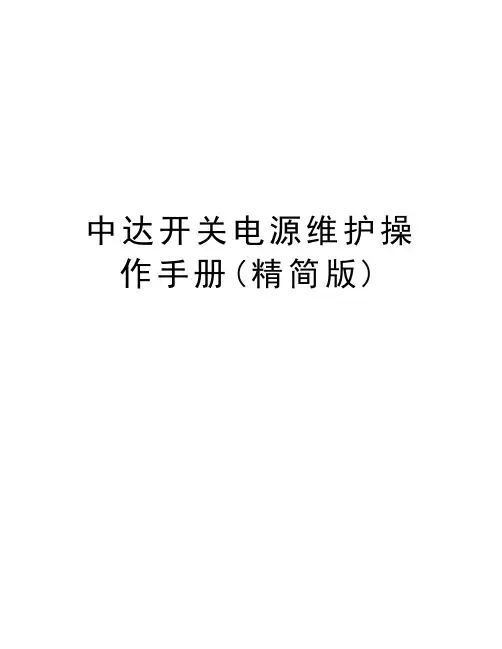

中达开关电源维护操作手册(精简版)中达系列开关电源维护手册福建移动通信2006－6汇编前言1.本手册使用说明在本手册中，我们简要介绍了目前我省常用的中达ES3000/MCS3000，ES5500/MCS6000及ES750/MCS1800系列开关电源系统的基本原理、产品性能，接着着重对系统参数配置、设定等日常操作及故障处理方法(同时提供部分实战案例供各位参考)进行汇编；最后是有关中达电源系统的维护要点及开关电源维护制度汇编。

2.各章节内容编排顺序为第一节开关电源系统原理简介------------------------------------------P41.1常用中达开关电源系列及特点-----------------------------------P41.2中达电源整流模块工作原理-------------------------------------P41.3交流配电单元------------------------------------------------P41.4直流配电单元------------------------------------------------P41．5 监控单元----------------------------------------------------P51. 6蓄电池低电压隔离保护原理------------------------------------P5第二节系统配置及主要性能指标---------------------------------------P62.1 MCS3000系统配置---------------------------------------------P62.2 MCS3000整流模块---------------------------------------------P72.3 MCS6000系统配置---------------------------------------------P102.4 交流配电屏--------------------------------------------------P112.5直流配电屏---------------------------------------------------P122.6 MCS6000整流屏-----------------------------------------------P12第三节参数设置-----------------------------------------------------------P153.1中达开关电源系统安装程序如下--------------------------------P153.2 ES-3000监控模块的操作与调整--------------------------------P153.3 MSC-3000面板参数设置---------------------------------------P283.4 ES-55OO系统操作与参数设定---------------------------------P313.5 MCS－6000参数设置简介-------------------------------------P433.6 ES-750系列系统参数设定-------------------------------------P483.7 MCS-1800 室外型系列操作与使用说明---------------------------P48第四节中达系列开关电源故障处理------------------------------------P49 4.1 ES-3000故障处理---------------------------------------------P49 4.2 MCS-3OOO故障处理--------------------------------------------P52 4.3 ES5500系列故障处理------------------------------------------P54 4.4 MCS6000故障排查方法-----------------------------------------P58 4.5 ES-750系列故障处理方法--------------------------------------P61 4.6 MCS-1800系列故障处理----------------------------------------P61 4.7 实战案例-----------------------------------------------------P62第五节中达电源系统维护保养要点------------------------------------P655.1 清洁与保养---------------------------------------------------P65 5.2 整流模块的移出与替换-----------------------------------------P65 5.3 整流模块风扇更换---------------------------------------------P66第六节维护制度------------------------------------------------------------P676.1 变流设备的维护-----------------------------------------------P67 6.2 低压配电设备的维护-------------------------------------------P67第一节开关电源系统原理简介1.1常用中达开关电源系列及特点中达ES3000/MCS3000,ES5500/MCS6000及ES750/MCS1800系列高频开关直流电源系统，由交流配电单元（屏）、整流变换单元、直流配电单元（屏）及监控管理单元组成。

开关电源培训资料开关电源培训资料【第一篇】开关电源是一种常见的电源供应器件，被广泛用于各种电子装置中。

它具有高效率、小体积和轻量化的特点，因此在现代电子设备中得到了广泛的应用。

本篇文章将介绍开关电源的基本工作原理和一些常用的开关电源类型。

1. 基本工作原理开关电源的基本工作原理是利用开关管实现电源输入电压的高效率转换。

通常，开关电源有以下几个基本组成部分：(1) 输入滤波电路：用来对输入电压进行滤波，防止高频噪声对电源的影响。

(2) 整流电路：将交流电源输入转换为直流电压。

(3) 稳压调整电路：对直流电压进行稳压调整，以确保输出电压的稳定性。

(4) 开关转换电路：通过开关和控制电路实现输入电压的高效率转换。

(5) 输出滤波电路：对开关电源输出电压进行滤波处理，提供干净稳定的输出电压。

2. 常用的开关电源类型根据不同的应用需求和输出功率的大小，开关电源可分为多种类型。

以下是一些常见的开关电源类型：(1) 开环开关电源：这种类型的开关电源不具备反馈控制回路，输出电压不稳定且容易受到输入电压变化的影响。

它适用于一些对电源质量要求较低的应用场景。

(2) 闭环开关电源：闭环开关电源通过反馈控制回路对输出电压进行稳定控制，能够有效地抑制输入电压的波动对输出电压的影响。

它适用于对电源质量要求较高的应用场景。

(3) 开关电源的调整方式：开关电源的输出电压可以通过直接改变变压器的变比或通过在控制回路中加入调整电路来实现。

前者适用于输出电压变化范围较大的场景，后者适用于输出电压变化范围较小的场景。

(4) 开关电源的拓扑结构：开关电源的拓扑结构有很多种，如反激式、降压式、升压式、反激降压式等。

不同的拓扑结构适用于不同的输出功率和电源输入条件。

以上只是对开关电源的基本工作原理和一些常用类型的简要介绍，如果想深入了解开关电源的设计和应用，还需进一步学习相关领域的知识。

下一篇将继续介绍开关电源的设计方法和一些要注意的问题。

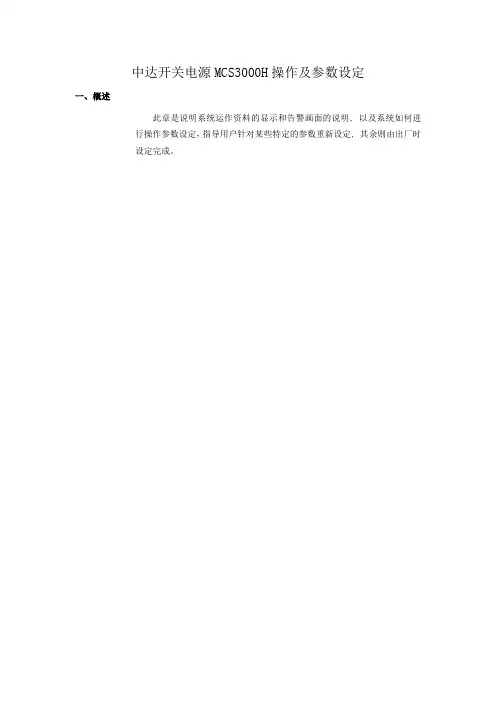

中达开关电源MCS3000H操作及参数设定一、概述此章是说明系统运作资料的显示和告警画面的说明, 以及系统如何进行操作参数设定，指导用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。

二、系统显示系统开机显示产品系列和监控软件的版本，如下所示：中达电通MCS3000H版本：V1.0.00监控模块提供4行16个字符格式数字式的液晶LCD显示器，通常显示系统输出直流电压、负载总电流和系统状态（浮充或均充），这就是默认的主页（如下图所示）。

200 A 54.0 V浮充-48V系统注：无告警的情况下，如果当前画面不在主页，没有按键操作超过40秒显示器自动转回主页；有告警时，主页与告警提示页交替显示。

三、前面板按钮除了在监控模块或菜单主页中，有下列5个菜单按钮中包括了系统中绝大多数的参数，通过这些菜单可直接进入相关联的项目：a)b)中；c)，储存了最近发生的100条告警信息（包括告警数据和时间）。

d)，包括所有系统参数菜单，同时针对每一项设定利用加和减键来修改设定值。

e)结束后再按一次回车键确认。

四、状态指示灯除了液晶显示器中的菜单内容外，另外有3个系统状态指示灯如下：系统运行正常 绿色指示灯告警/均充! 黄色指示灯整流模块关机 红色指示灯如果这3个指示灯都关闭，则表示系统关机，可能的原因如下所列：监控模块内部故障黄色告警指示灯代表任何告警状态的发生，既包括系统也包括模块的有关告警，当告警出现时，按回车键查看告警内容。

红色告警灯亮表示有一个或多个整流模块关机。

监控模块中所有可能的告警列在下面的表格中：五、操作5.3节所示）。

数而不需一个一个的向下翻页。

参考后续的5.5.2，5.5.3，5.5.4节的描述。

任何情况下，要返回监控模块主页，只要再按当前的菜单按钮一次即可。

例如：如果当先按1、系统菜单1) 环境温度值（摄氏度℃）2) 单相交流电压值单相AC电压218V3) 单相交流电流值单相AC电流0A4) 环境温度过高告警值（摄氏度℃）环境温度告警值39C5) 输出电压过高告警值高压告警值57.5V6) 输出电压过低告警值低压告警值46.5V7) 模块限流之最小值。
