中达开关电源调试操作书(新型)(共16页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--请各县市代维人员按照<<中达调试操作书>>上的步骤调试好新旧中达开关电源的参数:中达开关电源一次下电应设为44V、二次下电应设为;新型中达开关电源(带OBO防雷模块、带低压隔离侦测板)必须在侦测板上(用万用表直流电压档表笔接入第二个孔:低压隔离跳脱调节和第四孔:地线孔)把电压调至;侦测板上不能有红灯亮,亮红灯表示侦测板处于手动状态,按一下第五个按钮红灯灭,表示处于自动状态。
《中达开关电源系统调试操作书》中达电通电源系统操作及参数设定:说明系统运作资料的显示和告警画面的说明, 以及系统如何进行参数设定, 已由用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。
系统显示主要告警指示灯次要告警指示灯均充指示灯增减回车返回监控单元CSU显示屏幕1. 首页画面:监控单元(CSU)的资料显示,是液晶显示器(LCD)和三个发光二极管来执行。
红色为主要告警指示,黄色为次要告警指示,黄色为均充充电指示(见上的CSU显示屏幕图示)。
液晶显示器首页显示画面的内容为:直流输出电压、直流输出电流、交流输入电压、系统状态。
在正常状况下系统异常告警资料并不显示,只有在供电系统发生异常时,才会有系统告警内容显示出来。
开机时首页画面显示:负载电流--供电系统输出总负载电流(取第二相)状态--显示系统的状态(浮充,均充)在首页下,按下列按键分别显示下列内容:增—显示资料内容.(只能查看,不能设置或更改)减—显示参数设定内容.(下面详细讲解)回车—显示历史纪录内容和时间.(只能查看,不能设置或更改)返回—显示告警内容.(只能查看,不能设置或更改)2. 系统操作参数设定画面在系统操作前,必须现进行模块ID重置,操作步骤见,否则会导致系统模块均充灯闪烁不停。
增键—向上调整选项/增加数值减键—向下调整选项/减少数值回车键—进入选择的项目/数据存贮并回到上一级菜单返回键—返回到上一级菜单/不存贮数据并回到上一级菜单.1 告警参数设定在首页下,按减键显示参数设定内容如下(共有13项参数):高压停机设定按回车高压告警按回车键出现如下画面:此项不要求更改.(只需查看值为伏)低压告警按回车键出现如下画面:此项不要求更改.(只需查看值为44伏)交流高压告警按回车键出现如下画面:此项不要求更改.(只需查看值为290伏)交流低压告警按回车键出现如下画面:此项不要求更改.( 电池过温告警按回车此项不要求更改.(只需查看值为40)室温过温告警按回车此项不要求更改.(2(重点):.按回车键出现如下画面:增或减键来改变手动或自动模式,画面如下:可以通过按Array手动模式时,按设定Array注:可以通过按增或减键来改变限流值。

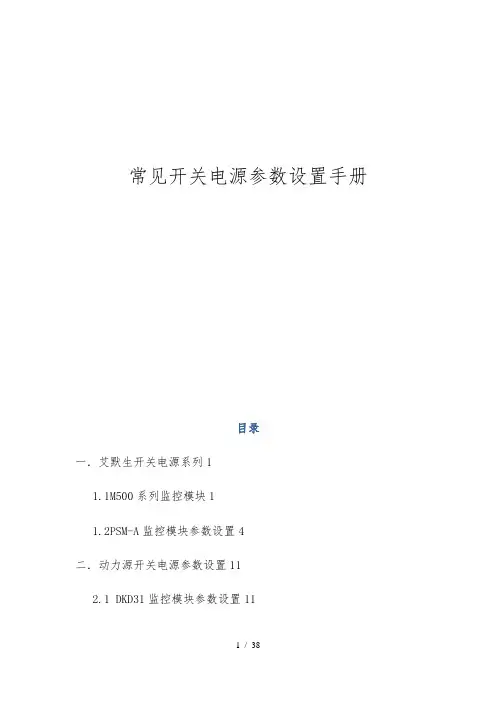

常见开关电源参数设置手册常见开关电源参数设置手册目录一.艾默生开关电源系列 (1)1.1M500系列监控模块 (1)1.2PSM-A监控模块参数设置 (4)二.动力源开关电源参数设置 (10)2.1 DKD31监控模块参数设置 (10)2.2 DKD51型系统控制操作与参数设置 (14) 三.中兴通讯开关电源参数设置 (18)3.1ZXDU68 开关电源CSU监控模块设置 (18) 四.中达电通开关电源参数设置 (21)4.1MCR3000开关电源监控参数设置 (21) 五.珠江开关电源参数设置 (26)5.1 CU2000H监控模块参数设置 (26) 六.普天洲际开关电源参数设置 (28)6.1洲际DK04C监控模块参数 (28)一.艾默生开关电源系列1.1M500系列监控模块1.电池参数(基本参数)设置方法:2.下电保护参数设置方法:3.电池充电参数设置方法:4.电池参数(电池测试参数)设置方法:5.电池参数(温补参数)设置方法:6.系统参数设置方法:7.通信参数设置方法1.2PSM-A监控模块参数设置1.模块启动说明2.直流参数:设置3.系统管理:电池管理4.系统管理:控制5.系统管理:其它二.动力源开关电源参数设置2.1 DKD31监控模块参数设置DUM-48/50H系统人机界面由显示屏、指示灯和键盘三部分组成,显示屏为中文液晶显示,指示灯分红、绿色,键盘采用4键式,图7-1是DKD31显示屏、操作键示意图。
图7-1 DKD31显示屏、操作键示意图DKD31型控制器的4个操作键,在不同的菜单中它们的功能不同,操作键在菜单中功能如下:正面平视界面,4个操作键呈左右上下排位。
在界面显示屏菜单中有一组非黑色字体,以下简称“高亮字”,其余为黑体字,任何界面查询或参数设置均需将被查询或设置菜单调成“高亮字”,再按确认键才能翻开被查询页或进行参数调整与系统控制。
上键——上移键:页面含有“▲”符号内容菜单选择向上翻页;参数设置数字增加。
常见开关电源参数设置手册目录一. 艾默生开关电源系列 ....................系列监控模块 .......................监控模块参数设置 ......................二. 动力源开关电源参数设置 ..................DKD31监控模块参数设置...................DKD51型系统控制操作与参数设置............... 三. 中兴通讯开关电源参数设置 ................开关电源CSL监控模块设置.................四. 中达电通开关电源参数设置 ................开关电源监控参数设置 ...................五. 珠江开关电源参数设置 ..................CU2000H监控模块参数设置.................六. 普天洲际开关电源参数设置 ................洲际DK04C监控模块参数 ...................一.艾默生开关电源系列系列监控模块1.电池参数(基本参数)设置方法:2.下电保护参数设置方法:3.电池充电参数设置方法:4.电池参数(电池测试参数)设置方法:5.电池参数(温补参数)设置方法:6.系统参数设置方法:7.通信参数设置方法监控模块参数设置1.模块启动说明2.直流参数:设置3.系统管理:电池管理4.系统管理:控制5.系统管理:其它.动力源开关电源参数设置DKD31监控模块参数设置DUM-48/50H 系统人机界面由显示屏、指示灯和键盘三部分组成,显示屏为 中文液晶显示,指示灯分红、绿色,键盘采用4键式,图7-1是DKD31显示屏、 操作键示意图。
控制器的4个操作键,在不同正面平视界面,4个操作键呈左右上下排位。
在界面显示屏菜单中有一组非 黑色字体,以下简称“高亮字”,其余为黑体字,任何界面查询或参数设置均需 将被查询或设置菜单调成“高亮字”,再按确认键才能翻开被查询页或进行参数 调整与系统控制。
5.6参数设定
按键说明:增—向上调整选项/增加数值减—向下调整选项/减少数值确认—进入选择的项目/数据存贮并回到上一级菜单
返回—返回到上一级菜单/不存贮数据并回到上一级菜单
(注:在输入密码时如果输入二级密码,则可显示参数设定的全部内容;如果输入一级密码,则只显示“其它”里的内容。
)
按「确认」键显示资料内容如下:
按「减」键,则显示以下画面:
按「确认」键显示资料内容如下:
按「确认」键显示资料内容如下:
说明:
通信电源系统整流模块是按照N+1进行配置,因包含了蓄电池的充电电流,而对蓄电池的充电电流在绝大部分时间里是等于零的。
因此在实际使用中,整流模块的输出负载并不是很大,当整流模块工作在负载不是很大时,其工作的效率比较低,这种情况,电源系统可以采用节能模式管理功能以提高电源系统的工作效率。
即通过关闭一些整流模块,使工作中的整流模块工作在效率最佳点,从而达到提高电源系统的工作效率,减少用电量
以MCS3000为例
MCS3000系统整流模块的效率指标>90%,是指整流模块在满载时效率,而不同的带载段,模块的效率也不同。
负载越小,相对来说效率就越低,电网利用率也就越低。
根据负载情况,实时调节工作的模块数。
使模块负载保持在40%~80%之间。
下图为整流模块的负载效率曲线:
低载低效率。
中达开关电源系统调试操作书请各县市代维人员按照<<中达调试操作书>>上的步骤调试好新旧中达开关电源的参数:中达开关电源一次下电应设为44V、二次下电应设为46.8V;新型中达开关电源(带OBO防雷模块、带低压隔离侦测板)必须在侦测板上(用万用表直流电压档表笔接入第二个孔:低压隔离跳脱调节和第四孔:地线孔)把电压调至4.68V;侦测板上不能有红灯亮,亮红灯表示侦测板处于手动状态,按一下第五个按钮红灯灭,表示处于自动状态。
《中达开关电源系统调试操作书》中达电通电源系统操作及参数设定:说明系统运作资料的显示和告警画面的说明, 以及系统如何进行参数设定, 已由用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。
系统显示1. 首页画面:监控单元(CSU )的资料显示,是液晶显示器(LCD)和三个发光二极管来执行。
红色为主要告警指示,黄色为次要告警指示,黄色为均充充电指示(见上的CSU 显示屏幕图示)。
液晶显示器首页显示画面的内容为:直流输出电压、直流输出电流、交流输入电压、系统状态。
在正常状况下系统异常告警资料并不显示,只有在供电系统发生异常时,才会有系统告警内容显示出来。
开机时首页画面显示:直流电压--直流供电系统直流输出电压 负载电流--供电系统输出总负载电流交流电压—系统交流电压(取第二相) 状 态--显示系统的状态(浮充,均充)在首页下,按下列按键分别显示下列内容:增 —显示资料内容.(只能查看,不能设置或更改)减 —显示参数设定内容.(下面详细讲解)回车 —显示历史纪录内容和时间.直流电压 54.3 V 负载电流 0 A 交流电压 220 V 状态 浮充 主要告警指示灯次要告警指示灯均充指示灯(只能查看,不能设置或更改)返回—显示告警内容.(只能查看,不能设置或更改)2. 系统操作参数设定画面在系统操作前,必须现进行模块ID重置,操作步骤见,否则会导致系统模块均充灯闪烁不停。
开关电源操作手册因部分开关电源(爱默生、中达、中兴、北京动力源、托普)参数设置不准确和监控单元显示数值与实际情况有偏移等问题,使基站蓄电池长期处于过充、欠充、过放等情况,导致后备电源不足当市电中断后,频繁发生因电源问题产生的大面积断站等严重事故。
因以上述技术隐患问题,我部门针对现网基站开关电源设备参数设置按基站重要层次分为三种:传输节点(3个以上)、VIP、普通站。
参数设置如下:一、基本要求:1、蓄电池均/浮充电压请按现场蓄电池端电压采样为准。
2、蓄电池容量根据现场实际蓄电池容量设置。
3、根据交流供电环境决定周期均充时间设置,正常交流供电环境设置3个月或100天一次;市电停电频繁的基站均充设置40-60天一次。
二、具体要求:传输节点站:均充 28.2V浮充26.8V155/622传输备:一次下电:23V2.5G:一次下电:23.5V二次下电:21.6VVIP基站:均充 28.2V浮充26.8V155/622传输备:一次下电:23V2.5G:一次下电:23.5V二次下电:21.6V普通基站:均充 28.2V浮充26.8V一次下电:23V二次下电:21.6V注:普通站一二次下电请根据实际蓄电池情况作相应调整三、操作手册针对现网使用开关电源(爱默生、中达、中兴、北京动力源、托普)以中达MCS_3000为例:本系统监控单元采用全智能化设计,内装微处理器,全数字化指示与调整,监控系统输入输出,整流模块状态、电池及环境温度、充放电控制与异常状况的告警与指示。
备有RS-232接口,具有遥讯、遥测、遥控功能,符合无人值守与集中监控的需要。
外接PC机采用中文窗口环境操作,可配合打印机提供系统文字信息,亦具有传呼机告警功能,能将主要告警通知用户,使用户随时获得系统最新信息。
监控单元与整流模块间以信号线联机。
它收集由整流模块传来的告警信号及电流值。
并可对整流模块下达停机、浮充/均充控制及浮充电压温度补偿的电压修正指令,下图为水平式监控单元外观图。
请各县市代维人员按照<<中达调试操作书>>上的步骤调试好新旧中达开关电源的参数:中达开关电源一次下电应设为44V、二次下电应设为46.8V;新型中达开关电源(带OBO防雷模块、带低压隔离侦测板)必须在侦测板上(用万用表直流电压档表笔接入第二个孔:低压隔离跳脱调节和第四孔:地线孔)把电压调至4.68V;侦测板上不能有红灯亮,亮红灯表示侦测板处于手动状态,按一下第五个按钮红灯灭,表示处于自动状态。
《中达开关电源系统调试操作书》中达电通电源系统操作及参数设定:说明系统运作资料的显示和告警画面的说明, 以及系统如何进行参数设定, 已由用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。
系统显示1. 首页画面:监控单元(CSU )的资料显示,是液晶显示器(LCD)和三个发光二极管来执行。
红色为主要告警指示,黄色为次要告警指示,黄色为均充充电指示(见上的CSU 显示屏幕图示)。
液晶显示器首页显示画面的内容为:直流输出电压、直流输出电流、交流输入电压、系统状态。
在正常状况下系统异常告警资料并不显示,只有在供电系统发生异常时,才会有系统告警内容显示出来。
开机时首页画面显示:直流电压--直流供电系统直流输出电压 负载电流--供电系统输出总负载电流交流电压—系统交流电压(取第二相) 状 态--显示系统的状态(浮充,均充)在首页下,按下列按键分别显示下列内容:增 —显示资料内容.(只能查看,不能设置或更改)减 —显示参数设定内容.(下面详细讲解)回车 —显示历史纪录内容和时间.(只能查看,不能设置或更改)返回—显示告警内容.(只能查看,不能设置或更改)2. 系统操作参数设定画面在系统操作前,必须现进行模块ID重置,操作步骤见,否则会导致系统模块均充灯闪烁不停。
增键—向上调整选项/增加数值减键—向下调整选项/减少数值回车键—进入选择的项目/数据存贮并回到上一级菜单返回键—返回到上一级菜单/不存贮数据并回到上一级菜单.1 告警参数设定1.1 高压停机设定按回车此项要求更改为58.0伏1.2 高压告警按回车键出现如下画面:此项不要求更改.(只需查看值为57.5伏) 1.3 低压告警按回车键出现如下画面:此项不要求更改.(只需查看值为44伏)1.4按回车键出现如下画面:此项不要求更改.(只需查看值为290伏)1.5 交流低压告警参数设定画面显示:按回车此项不要求更改1.6 电池过温告警按回车此项不要求更改1.7 室温过温告警按回车键出现如下画面:此项不要求更改2 模块功能设定画面显示:(重点):按回车键出现如下画面:可以通过按增或减键来改变手动或自动模式,画面如下:设定手动模式时,按注:可以通过按增或减键来改变限流值。
中达系列开关电源维护手册在本手册中,我们简要介绍了目前我省常用的中达ES3000/MCS3000,ES5500/MCS6000及ES750/MCS1800系列开关电源系统的基本原理、产品性能,接着着重对系统参数配置、设定等日常操作及故障处理方法(同时提供部分实战案例供各位参考)进行汇编;最后是有关中达电源系统的维护要点及开关电源维护制度汇编。
第一节开关电源系统原理简介1.1常用中达开关电源系列及特点中达ES3000/MCS3000,ES5500/MCS6000及ES750/MCS1800系列高频开关直流电源系统,由交流配电单元(屏)、整流变换单元、直流配电单元(屏)及监控管理单元组成。
3000系列整流模块单机输出额定值为-48V/50A或+24V/100A,系统设计采用整流及配电综合型设计,每个机架含整流模块、监控单元及交直流配电,在目前基站使用较多。
ES750/MCS1800系列与3000系列结构类同,只是容量较小,适用边际网一类站所;ES5500/MCS6000系列直流供电系统,是由多部48V/100A(或24V/150A)整流模块与直流配电组合成整流低阻综合屏再配上交流配电盘和监控模块组成;适用大容量的局站等。
中达电源内置全智能型监控单元内装微处理器,针对系统输入、输出、模块状况、电池充放电、电池及环境温度等运作状况监控及警示。
备有RS-232接口供本地或远程通信用,具有三遥(遥讯、遥测、遥控)功能。
1.2中达电源整流模块工作原理中达整流模块其工作原理说明如下:经交流配电(屏)来的单相220V(5500/6000系列为三相380V)交流电源接入整流模块之后经过AC 断路器,保险丝等保护组件,进入EMI滤波器,单相(三相)交流电源经桥式整流器整流为直流后,再经主动式功率因素校正线路(PFC Boost Converter),经PFC控制器完成高功率因素(PF >0.99),低失真因素(THD <5%)之要求,产生一约400V(三相为530V)的直流电压供给直流对直流转换器使用。
2.测量一次侧电流波形方法1:用示波器测试TP1与TP3两点之间的电压波形,这个波形能够反映出漏 电流及导通与截止时间等信息。
(可以判断电源工作在连续或不连续模式) 尖峰电压、输入直流高压、二次反射电压、开关管导通压降及导通与截止时间 耐压至少30V;MOS管导通压降足够低。
③通电1-3分钟后,切断电源,手摸器件(开关芯片、高频变压器、TVS、功率电阻等)有 烫现象。
二、波形测试与分析1.测量一次侧电压波形信息。
为使开关电源稳定可靠的工作须满足两个条件:漏极尖峰电压小于MOS 1.检查线路连接及器件根据原理图认真检查电路接线是否正确,元器件引脚之间有无短路,二极管、 管和电解电容极性有无错误。
2.检查仪器设置有异常,立即切断电源并进行检查,否则进入下一步;②调节自耦调压器触头,使输入电压逐渐升高,同时观察输入、输出电流有无过大,输出 有无异常有无冒烟、是否有异常气味,无以上异常时,进入下一步;①接通电源,首先观察输入电压、输入电流表及输出电压、输出电流表指示有无异常现象 检查仪器仪表挡位是否正确,通电前确保自耦高压器触头处于足够低的输出电开关电源调试详细步骤一、搭建调试电路方法2:用示波器测试TP2与TP3两点之间的电压波形,这个波形能够反映出漏 置,是否需要接入最小负载以及负载连接是否正确。
3.通电初试稳定性方法:在直流高压的进线端串联一只0.5Ω/1W的取样电阻Rs,通过测试其压降 求出一次侧峰值电流。
工作模式转变:因由于在逆程时高频变压器储存的能量没有完全释放掉而造成的。
尽量释放能量的斜率基 持不变,但因放电时间明显缩短(占空比变大),使一次侧电流未通过零点,致使部分能 不及释放。
3.测量一次侧钳位电路中尖峰电流波形①当交流输入电压不变而负载电流出现大范围变化时,可引起工作模式的改变; 2.一次侧峰值电流就小于开关电源I LIMIT 注意:1.在TP2端连接探头的接地夹,在TP1端连接示波器探头的信号线(反极 测量)②当负载不变而交流输入电压发生较大范围变化时,也可引起工作模式的改变; ③开关电源的占空比增大或减小时,也可引起工作模式的改变。
中达电源系统设置中达电源控制面板上共有四个按键,分别为增键、减键、回车键和模块键,现将操作方法描述如下:1、(增+减)键同时按:(1)电池均充设置(按电池设置)(2)电池浮充设置(按电池设置)(3)电池标称值(所有电池组容量之和)(4)均充时间(按电池设置)(5)均充周期(按电池设置)(6)均浮充限流值(按两组电池总容量*电池系数计算)(按电池设置)(7)LDVS1跳脱电压(一次下电)(按电池设置)(8)LDVS2跳脱电压(二次下电)(按电池设置)2、(减+加车)键同时按:(1)查历史告警记录3、单按增键或减键:(1)高压告警设置(按电池设置)(2)低压告警设置(按电池设置)(3)模块数量(4)电池数量(电池组数改为1组)(5)声音告警(定义为关)(6)告警输入(定义为闭路)(7)模块分组设置----第一组未尾模块号第二组未尾模块号第三组未尾模块号(情况一:所有模块均正常时,从1开始依次排列,一在第一组里设置最后一块模的号码) (情况二:如果有哪一块模块坏了,出现空位置,此时就要做一个分组设置,比如:一个整流架有7块模块,其中第二个槽位坏了,那么此时的分组设置就应该是:第一组未尾模块号为1,第二组未尾模块号为2,第三组未尾模块号为8,如此类推).4、单按模块键:(1)查询每一个模块的信息注意事项:(1)整流架接告警线的旁边有一个盒子上面的开关为强制吸合的开关,开关在打开的状态下下,市电中断时电池不会有负载脱离的功能,会一直供电到电池没电为止,所以调测时一定要使开关处于关闭状态。
(2)该电源控制模块按键比较难按,特别是按两键组合时需同时按下两个键才有效,调测时可以尝试多按几次,按一次不行则按两下模块键回到浮充界面再重新尝试。
(3)中达电源内部已经是联合接地,所以只需一根地线连接至总地排。
(4)单相交流侦测板设置成常开状态,三相交流侦测板设置成常闭状态。
创变智造新未来AH Motion Controller 硬件手册中达电通公司版权所有如有改动,恕不另行通知地址:上海市浦东新区民夏路238号邮编:201209电话:( 021 )5863-5678传真:( 021 )5863-0003网址: 扫一扫,关注官方微信绵密网络 专业服务中达电通已建立了70余个分支机构及服务网点,并塑建训练有素的专业团队,提供客户最满意的服务,公司技术人员能在2小时内回应您的问题,并在48小时内提供所需服务。
400 - 820 - 9595沈阳电话:(024)2334-1160哈尔滨电话:(0451)5366-5568长春电话:(0431)8892-5060呼和浩特电话:(0471)6297-808北京电话:(010)8225-3225天津电话:(022)2301-5082济南电话:(0531)8690-6277太原电话:(0351)4039-485郑州电话:(0371)6384-2772石家庄电话:(0311)8666-7337上海电话:(021)6301-2827南京电话:(025)8334-6585杭州电话:(0571)8882-0610合肥电话 :(0551)6281-6777武汉电话:(027)8544-8475南昌电话:(0791)8625-5010成都电话:(028)8434-2075长沙电话:(0731)8549-9156重庆电话:(023)8806-0306 昆明电话:(0871)6313-7362广州电话:(020)3879-2175厦门电话:(0592)5313-601南宁电话:(0771)2621-501乌鲁木齐电话:(0991)4678-141兰州电话:(0931)6406-725西安电话:(029)8836-0780贵阳电话:(0851)8690-1374福州电话:(0591)8755-1305AH-0259510-032023/02/01AH Motion Controller硬件手册版本修订一览表版本变更内容发行日期第一版第一版发行2016/08/12第二版1.第1章增加支持模块AH10EN-5A、AH15EN-5A、AH10SC M-5A、AH15SC M-5A、AH10DN ET-5A、AH10PF BS-5A、AH10PF BM-5A、AHRT U-DNET-5A、AHRT U-PF BS-5A及AHRT U-ET HN-5A与背板AH BP03M2-5A机种2.第2章增加支持模块AH10EN-5A、AH15EN-5A、AH10SC M-5A、AH15SC M-5A、AH10DN ET-5A、AH10PF BS-5A、AH10PF BM-5A、AHRT U-DNET-5A、AHRT U-PF BS-5A及AHRT U-ET HN-5A与背板AH BP03M2-5A机种相关数据及更新I/O连接线及配线模块型号3.第3章模块相关信息改为参考AH500系列硬件手册4.第4章模块相关信息改为参考AH500系列硬件手册2017/08/31第三版1.第3.2.7节更新接脚5及接脚292.第4章配线图面C0、C1、C2、C3改为CO M3.删除第1.2节(内容与第3章重复)4.更新第1.1.2节的图5.第3.1节增加适用大气压及外壳防火等级6.第3.2.1节增加通讯口及数字IO隔离规格7.第3.2.3节更新Ether CAT传输线8.第5章维护与检查更新2023/02/01AH Motion Controller硬件手册目录前言P.1 简介 (II)P.1.1 适用产品 (II)P.1.2 相关手册 (II)P.2 关于手册间的交互参照.................................................... I II第1章产品介绍1.1 AH系列运动控制器...................................................... 1-21.1.1 产品特色............................................................ 1-31.1.2 系统配置概述....................................................... 1-6第2章系统配置2.1 基本系统配置............................................................. 2-22.1.1 AH运动控制CPU网络配置 ..................................... 2-32.1.2 AH500系列模块配置............................................. 2-42.2 软件的连接配置 ......................................................... 2-102.3 网络配置总览............................................................ 2-112.3.1 EtherNet/IP ...................................................... 2-12第3章产品规格3.1 环境规格................................................................... 3-23.2 AH运动控制CPU ........................................................ 3-23.2.1 一般规格............................................................ 3-23.2.2 运动控制功能规格................................................. 3-63.2.3 通讯端口............................................................ 3-73.2.4 I/O寻址范围....................................................... 3-93.2.5 部位介绍........................................................... 3-163.2.6 外观尺寸........................................................... 3-183.2.7 端子配置........................................................... 3-183.2.8 储存卡插槽 ........................................................ 3-19i3.3 I/O模块.................................................................. 3-20第4章安装与配线4.1 安装前快速检查 .......................................................... 4-24.1.1 AH Motion硬件组件............................................. 4-24.2 安装注意事项............................................................. 4-64.3 安装方法................................................................... 4-74.3.1 盘内安装............................................................ 4-74.3.2 固定背板............................................................ 4-74.3.3 安装模块............................................................ 4-94.3.4 安装脱落式端子................................................... 4-104.3.5 安装配线模块...................................................... 4-144.3.6 连接通讯线 ........................................................ 4-144.3.7 储存卡的安装与卸除 ............................................. 4-154.4 配线 ....................................................................... 4-174.5 电源配线.................................................................. 4-184.5.1 预防措施........................................................... 4-184.5.2 接地................................................................. 4-194.5.3 电源输入配线...................................................... 4-204.5.4 消耗功率........................................................... 4-224.6 AH运动控制CPU配线 ................................................ 4-244.6.1 输入输出点规格................................................... 4-244.6.2 AHxxEMC-5A配线.............................................. 4-274.7 I/O模块配线 ............................................................ 4-30第5章维护与检查5.1 注意事项................................................................... 5-25.2 日常维护................................................................... 5-25.2.1 维护工具............................................................ 5-25.3 定期维护................................................................... 5-35.3.1 维护工具............................................................ 5-3 ii附录A AH Motion Controller系统EMC规范A.1 AH Motion系统EMC 规范............................................ A-2A.1.1 适用于AH Motion系统的EMC规范.......................... A-2A.1.2 EMC规范的安装说明............................................. A-3A.1.3 电缆.................................................................. A-4iiiMEMO iv前言目录P.1 简介 (II)P.1.1 适用产品 (II)P.1.2 相关手册 (II)P.2 关于手册间的交互参照 (III)IAH Motion Controller硬件手册P.1简介感谢您购买AH Motion Controller系列运动控制器,并采用我们为您提供的高端运动控制系统。
请各县市代维人员按照<<中达调试操作书>>上的步骤调试好新旧中达开关电源的参数:中达开关电源一次下电应设为44V、二次下电应设为;新型中达开关电源(带OBO防雷模块、带低压隔离侦测板)必须在侦测板上(用万用表直流电压档表笔接入第二个孔:低压隔离跳脱调节和第四孔:地线孔)把电压调至;侦测板上不能有红灯亮,亮红灯表示侦测板处于手动状态,按一下第五个按钮红灯灭,表示处于自动状态。
《中达开关电源系统调试操作书》
中达电通电源系统操作及参数设定:
说明系统运作资料的显示和告警画面的说明, 以及系统如何进行参数设定, 已由用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。
增减回车返回
主要告警指示灯次要告警指示灯均充指示灯
1. 首页画面:
监控单元(CSU )的资料显示,是液晶显示器(LCD)和三个发光二极管来执行。
红色为主要告警指示,黄色为次要告警指示,黄色为均充充电指示
(见上的CSU 显示屏幕图示)。
液晶显示器首页显示画面的内容为:直流输出电压、直流输出电流、交流输入电压、系统状态。
在正常状况下系统异常告警资料并不显示,只有在供电系统发生异常时,才会有系统告警内容显示出来。
开机时首页画面显示:
--直流供电系统直流输出电压
—系统交流电压(取第二相)
(浮充,均充)
在首页下,按下列按键分别显示下列内容:
增 —显示资料内容.
(只能查看,不能设置或更改)
减 —显示参数设定内容.
(下面详细讲解)
回车 —显示历史纪录内容和时间.
(只能查看,不能设置或更改)
返回 —显示告警内容.
(只能查看,不能设置或更改)
2. 系统操作参数设定画面
在系统操作前,必须现进行模块ID 重置,操作步骤见,否则会导致系统模块均充灯闪烁不停。
增键 —向上调整选项/增加数值
减键 —向下调整选项/减少数值
回车键—进入选择的项目/数据存贮并回到上一级菜单
返回键—返回到上一级菜单/不存贮数据并回到上一级菜单
.1 告警参数设定
在首页下,按减键显示参数设定内容如下(共有13项参数):
监控单元CSU 显示屏幕
按回车
高压告警
按回车键出现如下画面:
此项不要求更改.(只需查看值为伏)
低压告警
按回车键出现如下画面:
此项不要求更改.(只需查看值为44伏)
按回车键出现如下画面:
此项不要求更改.(只需查看值为290伏) 交流低压告警参数设定画面显示:
按回车键出现如下画面:
电池过温告警
按
回车
室温过温告警
按回车
2 模块功能设定画面显示:
按回车键出现如下画面:
增或减键来改变手动或自动模式,画面如下:
可以通过按
设定手动模式Array
注:可以通过按增或减键来改变限流值。
设定自动模式时,按回车键出现如下画面:Array按回车键将返回上一级菜单。
此项要求设定为自动模式电池除数是10
补偿开关/
按回车键出现如下画面:
设定关闭模式时,按回车键则回复上层。
此项要求设定为关闭.
(重点):
按回车键出现如下画面:
按回车
按回车
按回车
按回车
按回车出现如下画面:
按回车键将返回上一级菜单。
此项要求设定为自动模式,均充周期3个月,下次均充时间要比系统时间后,均充电压要求查看电池品牌.(如是华达电池均充电压为伏,如是光宇电池均充电压为54伏)
此项为执行均充的最小放电容量百分率设定。
当市电停电时蓄电池放电容量的百分率大于本项设定值时,在市电复电后,蓄电池充电控制程序会对蓄电池执行浮充及均充。
若市电停电时蓄电池放电容量的百分率没超过本项设定值,则供电系统只会对蓄电池执行浮充。
按回车
此项为充电完成判定电流值的设定。
在蓄电池充电过程中,当充电电流低于本项设定值持续1小时(0~5小时可回车),则监控模块判定为充电完成,系统自动切换到浮充模式,设定值是以蓄电池10小时放电电流的百分率来设定。
按回车
按回车
按回车键返回。
此项要求设定复电均充放电为8%,复电均充完成参数为10%,持续均充时间为1小时, 最大复电均充时间为10小时.
设定充电状态画面显示:
按回车键返回。
此项不需要更改
(重点):
按回车键出现如下画面:
按回车键返回。
此项要求查看电池品牌.(如是华达电池,浮充电压为54伏,均充电压为伏,如是光宇电池,浮充电压为54伏,均充电压为54伏)
3 电池功能设定画面显示:
按回车键出现如下画面:
. 温度补偿功能画面显示:
按回车键出现如下画面:
. 电池测试功能设定画面显示:
此项要求设定为关闭
(重点):按回车按回车池相加的总容量)电池容量除数为10.
(重点): 按回车键出现如下画面:
按回车
按回车出现如下画面:
按回车
若在如下画面按回车则出现:
若在如下画面按
此项要求设定为自动模式,跳脱电压1为44伏,低压隔离开关2的侦测板在机柜底部下面的门后,出厂设定电压为46伏.(2005年前设备有跳脱电压2设定为46伏)
4
此项不需要设定.
5 清除通讯不良画面显示:
继续按减
按回车
注:当某台模块关机或其它原因通讯中断时,CSU会告警显示该台模块‘通讯不良’, 可回车此项,手动清除告警。
此项不需要设定.
6 清除侦测板告警
继续按减
按回车
7 回拨画面显示:
继续按减
按回车
按回车
此项要求设置为关闭.
.8 模块ID重置
继续按减
按回车
当系统开机或新加入模块时, 直接按减键进入参数设定的模块ID重置画面, 对模块ID进行手
动重置,此时模块EQU均充灯闪烁, 回车''重置'',然后确认, 会重新设定模块ID号, 模块EQU灯熄灭. 或当CSU显示模块ID与实际不符, 可从''参数''选''模块ID重置", 接着回车''重置'',然后确认, 可重新设定模块ID号。
此项不需要设置.
9 效率管理
继续按减
按回车
按增或减键可以更改功能的开启和关闭。
此项要求设置为关闭.
10 发电机
继续按减
11 备用容量告警
继续按减
按回车
按增或减键可以更改功能的开启和关闭。
此项要求关闭.
12 Baudrate
继续按减
按回车
此项不需要更改.(只需要查看)
13 其它
继续按减
按回车键出现如下画面:
系统时间
按回车
此项要求设定为当前时间.(只需查看).。
