中达电通MCS3000系列电源设备介绍MCS3000系列电源设备采用了现代化的设计理念，结构紧凑，体积小巧，便于安装和维护。
该系列电源采用了高效率的开关电源技术，具有高性能、高可靠性和高稳定性的特点。
其输出电压范围广泛，能够满足各种设备的功率需求。
MCS3000系列电源设备是一种可编程电源，具有高度灵活性和可定制性。
用户可以通过计算机或触摸屏界面轻松地设置电源的电压、电流、功率等参数。
该系列电源还具有多种保护功能，例如过载保护、短路保护、过压保护等，可以有效地保护设备和用户的安全。
MCS3000系列电源设备还配备了先进的监控和管理系统。
用户可以通过远程监控软件实时监测设备的工作状态，包括输入输出电压、电流、功率等。
该系列电源还支持远程控制和管理，用户可以通过网络远程控制和调整设备的参数。
MCS3000系列电源设备具有良好的稳定性和可靠性，能够在恶劣的工作环境下正常工作。
该系列电源设备采用了先进的散热设计和防尘防水技术，能够有效抵抗各种外界因素的影响。
此外，该系列电源还具有较长的工作寿命和低功耗，能够为用户节省能源和成本。
总的来说，中达电通MCS3000系列电源设备是一款功能齐全、性能稳定、操作简便的电源设备。
它可以广泛应用于各个领域，为各种设备提供高效稳定的电源供应。
无论是通信、工业控制、交通还是能源行业，MCS3000系列电源设备都能够满足不同应用场景的需求。
MCS3000D 系统效能管理设定
一、CSU 上电即显示主页:
主页左下角可显示的状态：浮充，市电中断，周期均充，手动均充，复电均充，均充
确认。
温度补偿功能为开启状态时，显示“温度补偿中…”。
效能管理功能为开启状态时，
显示“○E ”。
二、按确认键进入菜单主页。
如果有密码，出现下面页面： （密码的操作方法见密码功能的说
明）
按增减键即可选择,按确认键进入不同的子菜单（系统内部数据在输入密码后才显示）。
三、选参数设定菜单
注：在输入密码时如果输入二级密码，则可显示参数设定的全部内容如果输入一级密码,则只显示“其它”里的内容。
四、选其它子菜单
从其它子菜单中选效能管理设定，按确认键后即可进行此功能打开或关闭设定。
中达开关电源系统调试操作书请各县市代维人员按照<<中达调试操作书>>上的步骤调试好新旧中达开关电源的参数：中达开关电源一次下电应设为44V、二次下电应设为46.8V；新型中达开关电源(带OBO防雷模块、带低压隔离侦测板)必须在侦测板上（用万用表直流电压档表笔接入第二个孔：低压隔离跳脱调节和第四孔：地线孔）把电压调至4.68V；侦测板上不能有红灯亮，亮红灯表示侦测板处于手动状态，按一下第五个按钮红灯灭，表示处于自动状态。
《中达开关电源系统调试操作书》中达电通电源系统操作及参数设定：说明系统运作资料的显示和告警画面的说明, 以及系统如何进行参数设定, 已由用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。
系统显示1. 首页画面：监控单元（CSU ）的资料显示，是液晶显示器(LCD)和三个发光二极管来执行。
红色为主要告警指示，黄色为次要告警指示，黄色为均充充电指示（见上的CSU 显示屏幕图示）。
液晶显示器首页显示画面的内容为：直流输出电压、直流输出电流、交流输入电压、系统状态。
在正常状况下系统异常告警资料并不显示，只有在供电系统发生异常时，才会有系统告警内容显示出来。
开机时首页画面显示：直流电压--直流供电系统直流输出电压 负载电流--供电系统输出总负载电流交流电压—系统交流电压(取第二相) 状 态--显示系统的状态(浮充,均充)在首页下，按下列按键分别显示下列内容：增 —显示资料内容.（只能查看,不能设置或更改）减 —显示参数设定内容.（下面详细讲解）回车 —显示历史纪录内容和时间.直流电压 54.3 V 负载电流 0 A 交流电压 220 V 状态 浮充 主要告警指示灯次要告警指示灯均充指示灯（只能查看,不能设置或更改）返回—显示告警内容.（只能查看,不能设置或更改）2. 系统操作参数设定画面在系统操作前，必须现进行模块ID重置，操作步骤见，否则会导致系统模块均充灯闪烁不停。
请各县市代维人员按照<<中达调试操作书>>上的步骤调试好新旧中达开关电源的参数：中达开关电源一次下电应设为44V、二次下电应设为46.8V；新型中达开关电源(带OBO防雷模块、带低压隔离侦测板)必须在侦测板上（用万用表直流电压档表笔接入第二个孔：低压隔离跳脱调节和第四孔：地线孔）把电压调至4.68V；侦测板上不能有红灯亮，亮红灯表示侦测板处于手动状态，按一下第五个按钮红灯灭，表示处于自动状态。
《中达开关电源系统调试操作书》中达电通电源系统操作及参数设定：说明系统运作资料的显示和告警画面的说明, 以及系统如何进行参数设定, 已由用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。
系统显示1. 首页画面：监控单元（CSU ）的资料显示，是液晶显示器(LCD)和三个发光二极管来执行。
红色为主要告警指示，黄色为次要告警指示，黄色为均充充电指示（见上的CSU 显示屏幕图示）。
液晶显示器首页显示画面的内容为：直流输出电压、直流输出电流、交流输入电压、系统状态。
在正常状况下系统异常告警资料并不显示，只有在供电系统发生异常时，才会有系统告警内容显示出来。
开机时首页画面显示：直流电压--直流供电系统直流输出电压 负载电流--供电系统输出总负载电流交流电压—系统交流电压(取第二相) 状 态--显示系统的状态(浮充,均充)在首页下，按下列按键分别显示下列内容：增 —显示资料内容.（只能查看,不能设置或更改）减 —显示参数设定内容.（下面详细讲解）回车 —显示历史纪录内容和时间.（只能查看,不能设置或更改）返回—显示告警内容.（只能查看,不能设置或更改）2. 系统操作参数设定画面在系统操作前，必须现进行模块ID重置，操作步骤见，否则会导致系统模块均充灯闪烁不停。
增键—向上调整选项/增加数值减键—向下调整选项/减少数值回车键—进入选择的项目/数据存贮并回到上一级菜单返回键—返回到上一级菜单/不存贮数据并回到上一级菜单.1 告警参数设定1.1 高压停机设定按回车此项要求更改为58.0伏1.2 高压告警按回车键出现如下画面：此项不要求更改.(只需查看值为57.5伏) 1.3 低压告警按回车键出现如下画面：此项不要求更改.(只需查看值为44伏)1.4按回车键出现如下画面：此项不要求更改.(只需查看值为290伏)1.5 交流低压告警参数设定画面显示:按回车此项不要求更改1.6 电池过温告警按回车此项不要求更改1.7 室温过温告警按回车键出现如下画面：此项不要求更改2 模块功能设定画面显示：（重点）：按回车键出现如下画面：可以通过按增或减键来改变手动或自动模式，画面如下：设定手动模式时，按注：可以通过按增或减键来改变限流值。
中达系列开关电源维护手册在本手册中，我们简要介绍了目前我省常用的中达ES3000/MCS3000，ES5500/MCS6000及ES750/MCS1800系列开关电源系统的基本原理、产品性能，接着着重对系统参数配置、设定等日常操作及故障处理方法(同时提供部分实战案例供各位参考)进行汇编；最后是有关中达电源系统的维护要点及开关电源维护制度汇编。
第一节开关电源系统原理简介1.1常用中达开关电源系列及特点中达ES3000/MCS3000,ES5500/MCS6000及ES750/MCS1800系列高频开关直流电源系统，由交流配电单元（屏）、整流变换单元、直流配电单元（屏）及监控管理单元组成。
3000系列整流模块单机输出额定值为-48V/50A或+24V/100A，系统设计采用整流及配电综合型设计，每个机架含整流模块、监控单元及交直流配电，在目前基站使用较多。
ES750/MCS1800系列与3000系列结构类同，只是容量较小，适用边际网一类站所；ES5500/MCS6000系列直流供电系统,是由多部48V/100A(或24V/150A)整流模块与直流配电组合成整流低阻综合屏再配上交流配电盘和监控模块组成；适用大容量的局站等。
中达电源内置全智能型监控单元内装微处理器，针对系统输入、输出、模块状况、电池充放电、电池及环境温度等运作状况监控及警示。
备有RS-232接口供本地或远程通信用，具有三遥(遥讯、遥测、遥控)功能。
1．2中达电源整流模块工作原理中达整流模块其工作原理说明如下：经交流配电（屏）来的单相220V（5500/6000系列为三相380V）交流电源接入整流模块之后经过AC 断路器，保险丝等保护组件，进入EMI滤波器，单相（三相）交流电源经桥式整流器整流为直流后，再经主动式功率因素校正线路(PFC Boost Converter)，经PFC控制器完成高功率因素(PF >0.99)，低失真因素(THD <5%)之要求，产生一约400V（三相为530V）的直流电压供给直流对直流转换器使用。
中达开关电源MCS3000H操作及参数设定一、概述此章是说明系统运作资料的显示和告警画面的说明, 以及系统如何进行操作参数设定，指导用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。
二、系统显示系统开机显示产品系列和监控软件的版本，如下所示：中达电通MCS3000H版本：V1.0.00监控模块提供4行16个字符格式数字式的液晶LCD显示器，通常显示系统输出直流电压、负载总电流和系统状态（浮充或均充），这就是默认的主页（如下图所示）。
200 A 54.0 V浮充-48V系统注：无告警的情况下，如果当前画面不在主页，没有按键操作超过40秒显示器自动转回主页；有告警时，主页与告警提示页交替显示。
三、前面板按钮除了在监控模块或菜单主页中，有下列5个菜单按钮中包括了系统中绝大多数的参数，通过这些菜单可直接进入相关联的项目：a)b)中；c)，储存了最近发生的100条告警信息（包括告警数据和时间）。
d)，包括所有系统参数菜单，同时针对每一项设定利用加和减键来修改设定值。
e)结束后再按一次回车键确认。
四、状态指示灯除了液晶显示器中的菜单内容外，另外有3个系统状态指示灯如下：系统运行正常 绿色指示灯告警/均充! 黄色指示灯整流模块关机 红色指示灯如果这3个指示灯都关闭，则表示系统关机，可能的原因如下所列：监控模块内部故障黄色告警指示灯代表任何告警状态的发生，既包括系统也包括模块的有关告警，当告警出现时，按回车键查看告警内容。
红色告警灯亮表示有一个或多个整流模块关机。
监控模块中所有可能的告警列在下面的表格中：五、操作5.3节所示）。
数而不需一个一个的向下翻页。
参考后续的5.5.2，5.5.3，5.5.4节的描述。
任何情况下，要返回监控模块主页，只要再按当前的菜单按钮一次即可。
例如：如果当先按1、系统菜单1) 环境温度值（摄氏度℃）2) 单相交流电压值单相AC电压218V3) 单相交流电流值单相AC电流0A4) 环境温度过高告警值（摄氏度℃）环境温度告警值39C5) 输出电压过高告警值高压告警值57.5V6) 输出电压过低告警值低压告警值46.5V7) 模块限流之最小值。

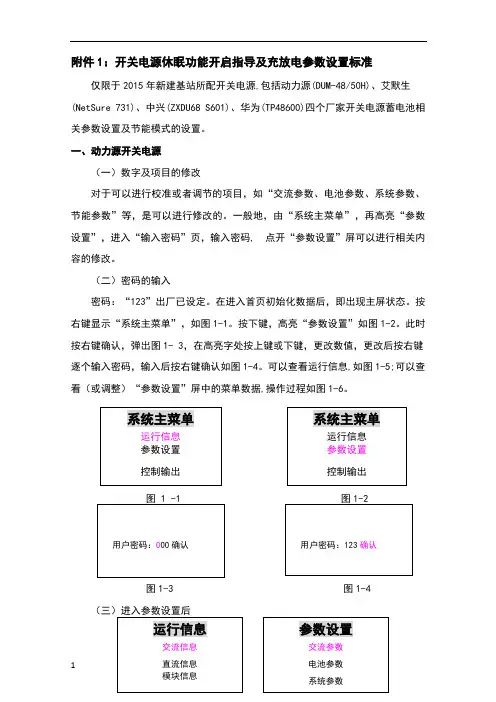

附件1：开关电源休眠功能开启指导及充放电参数设置标准仅限于2015年新建基站所配开关电源,包括动力源(DUM-48/50H)、艾默生(NetSure 731)、中兴(ZXDU68 S601)、华为(TP48600)四个厂家开关电源蓄电池相关参数设置及节能模式的设置。
一、动力源开关电源（一）数字及项目的修改对于可以进行校准或者调节的项目，如“交流参数、电池参数、系统参数、节能参数”等，是可以进行修改的。
一般地，由“系统主菜单”，再高亮“参数设置”，进入“输入密码”页，输入密码, 点开“参数设置”屏可以进行相关内容的修改。
（二）密码的输入密码：“123”出厂已设定。
在进入首页初始化数据后，即出现主屏状态。
按右键显示“系统主菜单”，如图1-1。
按下键，高亮“参数设置”如图1-2。
此时按右键确认，弹出图1- 3，在高亮字处按上键或下键，更改数值，更改后按右键逐个输入密码，输入后按右键确认如图1-4。
可以查看运行信息,如图1-5;可以查看（或调整）“参数设置”屏中的菜单数据,操作过程如图1-6。
图1-3 图1-4图1-5 图1-6注: 参数做调整时，须高亮数字进行设置修改，然后按确认键。
如果参数修改后不按确认键，按返回建，自动保留原有参数。
电池参数设置：由“参数设置”屏确认点开“电池参数”页，图1-7是电池参数设置屏。
可参看直流电压、一次、二次下电，电池组容量，均充、浮充电压等参数。
见符号“▼”可按下翻键，对电池相关参数（调整）设置。
一般为出厂参数设置。
如图1-7、图1-8。
系统配置1个电池电流检测分流器，显示如图8,电池标称容量为两路电池标称容量和。
系统配置2个电池电流检测分流器，显示如图7，电池标称容量分别显示。
节能参数：在“参数设置”屏操作确认键进入“节能参数”设置屏，如图1-9。
图5图1-9注：在启用节能前,在控制输出菜单中将休眠功能开关设定为”开”。
运行维护参数设置表控制输出：由“系统主菜单”确认翻开“控制输出”屏显示图1-10。
5.6参数设定
按键说明：增—向上调整选项/增加数值减—向下调整选项/减少数值确认—进入选择的项目/数据存贮并回到上一级菜单
返回—返回到上一级菜单/不存贮数据并回到上一级菜单
（注：在输入密码时如果输入二级密码，则可显示参数设定的全部内容；如果输入一级密码,则只显示“其它”里的内容。
）
按「确认」键显示资料内容如下：
按「减」键，则显示以下画面：
按「确认」键显示资料内容如下：
按「确认」键显示资料内容如下：
说明:
通信电源系统整流模块是按照N+1进行配置，因包含了蓄电池的充电电流，而对蓄电池的充电电流在绝大部分时间里是等于零的。
因此在实际使用中，整流模块的输出负载并不是很大，当整流模块工作在负载不是很大时，其工作的效率比较低，这种情况，电源系统可以采用节能模式管理功能以提高电源系统的工作效率。
即通过关闭一些整流模块，使工作中的整流模块工作在效率最佳点，从而达到提高电源系统的工作效率，减少用电量
以MCS3000为例
MCS3000系统整流模块的效率指标>90%，是指整流模块在满载时效率，而不同的带载段，模块的效率也不同。
负载越小，相对来说效率就越低，电网利用率也就越低。
根据负载情况，实时调节工作的模块数。
使模块负载保持在40%~80%之间。
下图为整流模块的负载效率曲线：
低载低效率。
