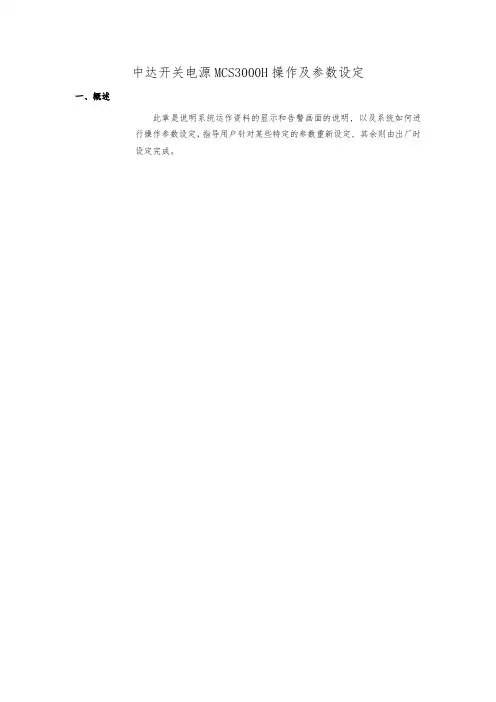

中达开关电源MCS3000H操作及参数设定一、概述此章是说明系统运作资料的显示和告警画面的说明, 以及系统如何进行操作参数设定，指导用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。

二、系统显示系统开机显示产品系列和监控软件的版本，如下所示：中达电通MCS3000H版本：V1.0.00监控模块提供4行16个字符格式数字式的液晶LCD显示器，通常显示系统输出直流电压、负载总电流和系统状态（浮充或均充），这就是默认的主页（如下图所示）。

200 A 54.0 V浮充-48V系统注：无告警的情况下，如果当前画面不在主页，没有按键操作超过40秒显示器自动转回主页；有告警时，主页与告警提示页交替显示。

三、前面板按钮除了在监控模块或菜单主页中，有下列5个菜单按钮中包括了系统中绝大多数的参数，通过这些菜单可直接进入相关联的项目：a)b)中；c)，储存了最近发生的100条告警信息（包括告警数据和时间）。

d)，包括所有系统参数菜单，同时针对每一项设定利用加和减键来修改设定值。

e)结束后再按一次回车键确认。

四、状态指示灯除了液晶显示器中的菜单容外，另外有3个系统状态指示灯如下：系统运行正常绿色指示灯告警/均充! 黄色指示灯整流模块关机红色指示灯如果这3个指示灯都关闭，则表示系统关机，可能的原因如下所列：•监控模块部故障黄色告警指示灯代表任何告警状态的发生，既包括系统也包括模块的有关告警，当告警出现时，按回车键查看告警容。

红色告警灯亮表示有一个或多个整流模块关机。

监控模块中所有可能的告警列在下面的表格中：五、操作5.3节所示）。

数而不需一个一个的向下翻页。

考后续的5.5.2，5.5.3，5.5.4节的描述。

任何情况下，要返回监控模块主页，只要再按当前的菜单按钮一次即可。

例如：如果当先按1、系统菜单1) 环境温度值（摄氏度℃）2) 单相交流电压值单相AC电压218V3) 单相交流电流值单相AC电流0A4) 环境温度过高告警值（摄氏度℃）环境温度告警值39C5) 输出电压过高告警值高压告警值57.5V6) 输出电压过低告警值低压告警值46.5V7) 模块限流之最小值。

常见开关电源参数设置手册常见开关电源参数设置手册目录一．艾默生开关电源系列 (1)1.1M500系列监控模块 (1)1.2PSM-A监控模块参数设置 (4)二．动力源开关电源参数设置 (10)2.1 DKD31监控模块参数设置 (10)2.2 DKD51型系统控制操作与参数设置 (14) 三．中兴通讯开关电源参数设置 (18)3.1ZXDU68 开关电源CSU监控模块设置 (18) 四．中达电通开关电源参数设置 (21)4.1MCR3000开关电源监控参数设置 (21) 五．珠江开关电源参数设置 (26)5.1 CU2000H监控模块参数设置 (26) 六．普天洲际开关电源参数设置 (28)6.1洲际DK04C监控模块参数 (28)一．艾默生开关电源系列1.1M500系列监控模块1.电池参数（基本参数）设置方法：2.下电保护参数设置方法：3.电池充电参数设置方法：4.电池参数（电池测试参数）设置方法：5.电池参数（温补参数）设置方法：6.系统参数设置方法：7.通信参数设置方法1.2PSM-A监控模块参数设置1.模块启动说明2.直流参数：设置3.系统管理：电池管理4.系统管理：控制5.系统管理：其它二．动力源开关电源参数设置2.1 DKD31监控模块参数设置DUM-48/50H系统人机界面由显示屏、指示灯和键盘三部分组成，显示屏为中文液晶显示，指示灯分红、绿色，键盘采用4键式，图7-1是DKD31显示屏、操作键示意图。

图7-1 DKD31显示屏、操作键示意图DKD31型控制器的4个操作键，在不同的菜单中它们的功能不同，操作键在菜单中功能如下：正面平视界面，4个操作键呈左右上下排位。

在界面显示屏菜单中有一组非黑色字体，以下简称“高亮字”，其余为黑体字，任何界面查询或参数设置均需将被查询或设置菜单调成“高亮字”，再按确认键才能翻开被查询页或进行参数调整与系统控制。

上键——上移键：页面含有“▲”符号内容菜单选择向上翻页；参数设置数字增加。

常见开关电源参数设置手册目录一. 艾默生开关电源系列 ....................系列监控模块 .......................监控模块参数设置 ......................二. 动力源开关电源参数设置 ..................DKD31监控模块参数设置...................DKD51型系统控制操作与参数设置............... 三. 中兴通讯开关电源参数设置 ................开关电源CSL监控模块设置.................四. 中达电通开关电源参数设置 ................开关电源监控参数设置 ...................五. 珠江开关电源参数设置 ..................CU2000H监控模块参数设置.................六. 普天洲际开关电源参数设置 ................洲际DK04C监控模块参数 ...................一.艾默生开关电源系列系列监控模块1.电池参数（基本参数）设置方法：2.下电保护参数设置方法：3.电池充电参数设置方法：4.电池参数（电池测试参数）设置方法:5.电池参数（温补参数）设置方法：6.系统参数设置方法：7.通信参数设置方法监控模块参数设置1.模块启动说明2.直流参数：设置3.系统管理：电池管理4.系统管理：控制5.系统管理：其它.动力源开关电源参数设置DKD31监控模块参数设置DUM-48/50H 系统人机界面由显示屏、指示灯和键盘三部分组成，显示屏为 中文液晶显示，指示灯分红、绿色，键盘采用4键式，图7-1是DKD31显示屏、 操作键示意图。

控制器的4个操作键，在不同正面平视界面，4个操作键呈左右上下排位。

在界面显示屏菜单中有一组非 黑色字体，以下简称“高亮字”，其余为黑体字，任何界面查询或参数设置均需 将被查询或设置菜单调成“高亮字”，再按确认键才能翻开被查询页或进行参数 调整与系统控制。

5.6参数设定
按键说明：增—向上调整选项/增加数值减—向下调整选项/减少数值确认—进入选择的项目/数据存贮并回到上一级菜单
返回—返回到上一级菜单/不存贮数据并回到上一级菜单
（注：在输入密码时如果输入二级密码，则可显示参数设定的全部内容；如果输入一级密码,则只显示“其它”里的内容。

）
按「确认」键显示资料内容如下：
按「减」键，则显示以下画面：
按「确认」键显示资料内容如下：
按「确认」键显示资料内容如下：
说明:
通信电源系统整流模块是按照N+1进行配置，因包含了蓄电池的充电电流，而对蓄电池的充电电流在绝大部分时间里是等于零的。

因此在实际使用中，整流模块的输出负载并不是很大，当整流模块工作在负载不是很大时，其工作的效率比较低，这种情况，电源系统可以采用节能模式管理功能以提高电源系统的工作效率。

即通过关闭一些整流模块，使工作中的整流模块工作在效率最佳点，从而达到提高电源系统的工作效率，减少用电量
以MCS3000为例
MCS3000系统整流模块的效率指标>90%，是指整流模块在满载时效率，而不同的带载段，模块的效率也不同。

负载越小，相对来说效率就越低，电网利用率也就越低。

根据负载情况，实时调节工作的模块数。

使模块负载保持在40%~80%之间。

下图为整流模块的负载效率曲线：
低载低效率。
