中达电通MCS3000系列电源设备介绍MCS3000系列电源设备采用了现代化的设计理念，结构紧凑，体积小巧，便于安装和维护。
该系列电源采用了高效率的开关电源技术，具有高性能、高可靠性和高稳定性的特点。
其输出电压范围广泛，能够满足各种设备的功率需求。
MCS3000系列电源设备是一种可编程电源，具有高度灵活性和可定制性。
用户可以通过计算机或触摸屏界面轻松地设置电源的电压、电流、功率等参数。
该系列电源还具有多种保护功能，例如过载保护、短路保护、过压保护等，可以有效地保护设备和用户的安全。
MCS3000系列电源设备还配备了先进的监控和管理系统。
用户可以通过远程监控软件实时监测设备的工作状态，包括输入输出电压、电流、功率等。
该系列电源还支持远程控制和管理，用户可以通过网络远程控制和调整设备的参数。
MCS3000系列电源设备具有良好的稳定性和可靠性，能够在恶劣的工作环境下正常工作。
该系列电源设备采用了先进的散热设计和防尘防水技术，能够有效抵抗各种外界因素的影响。
此外，该系列电源还具有较长的工作寿命和低功耗，能够为用户节省能源和成本。
总的来说，中达电通MCS3000系列电源设备是一款功能齐全、性能稳定、操作简便的电源设备。
它可以广泛应用于各个领域，为各种设备提供高效稳定的电源供应。
无论是通信、工业控制、交通还是能源行业，MCS3000系列电源设备都能够满足不同应用场景的需求。
移动通信代维人员专业考试：工程建设与验收规范考试资料（最新版）1、填空题M16和M20螺栓的扭矩要求分别是（）和（）。
正确答案：60—100N.m；80—120N.m2、填空题对于高低压配电设备安装于附楼内的变压器（江南博哥）地网，且地网外沿之间相距（）以内时，其地网与机房地网应用（）的扁钢每隔3~5m不小于2处连接，形成联合地网。
正确答案：30m；50mm×5mm3、单选高频开关整流变换设备的更新周期为（）。
A、7年B、10年C、12年D、15年正确答案：C4、填空题在CQT拨打测试中BCCH、RX等参数的采集一定要（）状态，而TCH 和话音等级一定要（）状态下采集。
正确答案：空闲；通话5、单选在GSM和CDMA中的电磁波属于（）A、长波波段B、中波波段C、超短波和微波正确答案：C6、填空题开关型稳压电源通常由（）；（）；（）和输出滤波等部分组成。
正确答案：输入滤波、整流滤波、逆变7、单选镀锌层厚度测试标准为（）。
（镀锌件厚度≥5mm；镀锌件厚度〈5mm）。
A、≥86uM、≥65uMB、≥75uM、≥55uMC、≥95uM、≥75uM。
正确答案：A8、填空题当发送过来的电磁波与接收天线的极化方向不一致时要产生能量的损失，叫做（）。
正确答案：极化损失9、填空题砼强度等级为C30时，对应回弹值应为（）。
正确答案：3410、填空题分布系统DT测试中每次通话时长（）秒，呼叫间隔（）秒；如出现未接通或掉话，应间隔15秒进行下一次试呼。
正确答案：105；1511、单选铁塔地网扁铁预埋深度是（）A、500mmB、600mmC、700mm正确答案：C12、单选中达开关电源LVDS低压二次跳脱电压为（）A、44VB、46VC、56.4V正确答案：A13、填空题天线方位指天线的主波瓣指向与（）的顺时针夹角。
正确答案：磁北方向14、单选室外走线架宽度应不小于（）mm。
A、300B、400C、500D、600正确答案：B参考解析：暂无解析15、填空题设备机架或金属外壳保护接地导线必须是不小于（）mm2多股铜导线，导线颜色应为（）线。
中达系列开关电源维护手册在本手册中，我们简要介绍了目前我省常用的中达ES3000/MCS3000，ES5500/MCS6000及ES750/MCS1800系列开关电源系统的基本原理、产品性能，接着着重对系统参数配置、设定等日常操作及故障处理方法(同时提供部分实战案例供各位参考)进行汇编；最后是有关中达电源系统的维护要点及开关电源维护制度汇编。

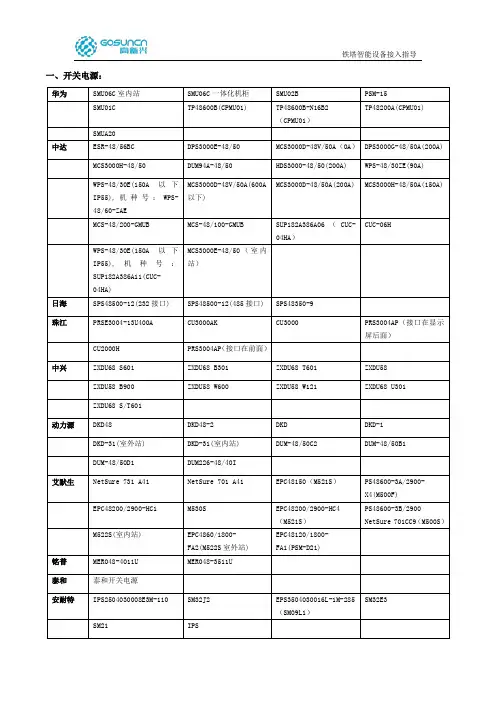

第一节开关电源系统原理简介1.1常用中达开关电源系列及特点中达ES3000/MCS3000,ES5500/MCS6000及ES750/MCS1800系列高频开关直流电源系统，由交流配电单元（屏）、整流变换单元、直流配电单元（屏）及监控管理单元组成。
3000系列整流模块单机输出额定值为-48V/50A或+24V/100A，系统设计采用整流及配电综合型设计，每个机架含整流模块、监控单元及交直流配电，在目前基站使用较多。
ES750/MCS1800系列与3000系列结构类同，只是容量较小，适用边际网一类站所；ES5500/MCS6000系列直流供电系统,是由多部48V/100A(或24V/150A)整流模块与直流配电组合成整流低阻综合屏再配上交流配电盘和监控模块组成；适用大容量的局站等。
中达电源内置全智能型监控单元内装微处理器，针对系统输入、输出、模块状况、电池充放电、电池及环境温度等运作状况监控及警示。
备有RS-232接口供本地或远程通信用，具有三遥(遥讯、遥测、遥控)功能。
1．2中达电源整流模块工作原理中达整流模块其工作原理说明如下：经交流配电（屏）来的单相220V（5500/6000系列为三相380V）交流电源接入整流模块之后经过AC 断路器，保险丝等保护组件，进入EMI滤波器，单相（三相）交流电源经桥式整流器整流为直流后，再经主动式功率因素校正线路(PFC Boost Converter)，经PFC控制器完成高功率因素(PF >0.99)，低失真因素(THD <5%)之要求，产生一约400V（三相为530V）的直流电压供给直流对直流转换器使用。

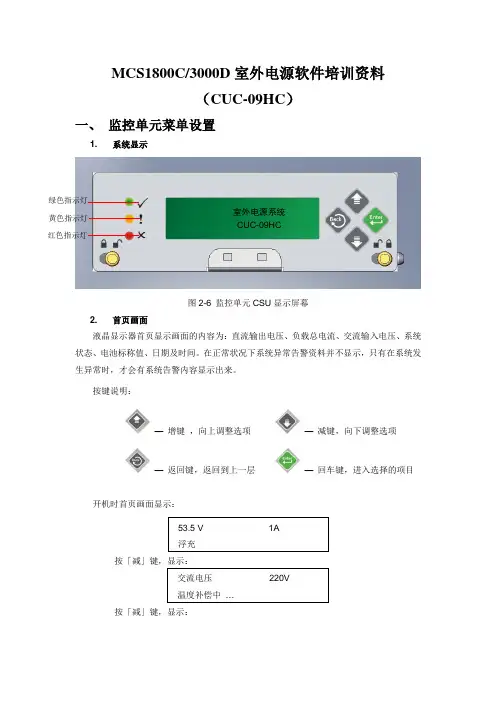

MCS1800C/3000D 室外电源软件培训资料（CUC-09HC ）一、 监控单元菜单设置1. 系统显示图2-6 监控单元CSU 显示屏幕2. 首页画面液晶显示器首页显示画面的内容为：直流输出电压、负载总电流、交流输入电压、系统状态、电池标称值、日期及时间。
在正常状况下系统异常告警资料并不显示，只有在系统发生异常时，才会有系统告警内容显示出来。
按键说明：— 增键 ，向上调整选项 — 减键，向下调整选项— 返回键，返回到上一层— 回车键，进入选择的项目开机时首页画面显示：按「减」键，显示：绿色指示灯黄色指示灯红色指示灯 室外电源系统 CUC-09HC按「减」键，显示：直流电压-- 直流供电系统直流输出电压负载电流-- 供电系统输出总负载电流交流电压-- 供电系统交流输入电压状态-- 显示系统的状态(浮充、周期均充、手动均充、复电均充、均充确认、放电测试、市电中断等)电池标称值-- 电池额定容量日期-- 显示系统当前日期时间-- 显示系统当前时间温度补偿中…-- 只有在”温度补偿功能”开启时显示3. 状态指示灯除了液晶显示器中的菜单内容外，另外有3个系统状态指示灯如下：系统运行正常 绿色指示灯告警/均充! 黄色指示灯整流模块关机 红色指示灯如果这3个指示灯都关闭，可能的原因：监控模块内部故障。
闪亮--黄色指示灯代表任何告警状态的发生，既包括系统也包括模块的有关告警，当告警出现时，按「返回」键可直接查看告警内容，也可进入告警菜单查看具体内容。
常亮--均充时黄色指示灯亮。
红色告警灯亮表示有一个或多个整流模块关机。
4. 资料显示输入密码进入菜单（密码的操作方法见密码功能的说明）按「减」键，显示：A.按「确认」键，则显示以下画面：注：左列—模块，SMR模块编号，由上而下，由左而右，依序排列中间—状态，该台SMR目前状态：状态有告警、屏蔽、限流、关机、正常右列—电流，显示对应编号的整流模块的输出电流值继续按「减」键，可显示其余模块的资料。
中达开关电源MCS3000H操作及参数设定一、概述此章是说明系统运作资料的显示和告警画面的说明, 以及系统如何进行操作参数设定，指导用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。
二、系统显示系统开机显示产品系列和监控软件的版本，如下所示：中达电通MCS3000H 版本：V1.0.00监控模块提供4行16个字符格式数字式的液晶LCD 显示器，通常显示系统输出直流电压、负载总电流和系统状态（浮充或均充），这就是默认的主页（如下图所示）。
200 A 54.0 V浮 充-48V 系统注： 无告警的情况下，如果当前画面不在主页，没有按键操作超过40秒显示器自动转回主页；有告警时，主页与告警提示页交替显示。
三、前面板按钮减增电池回车记录模块黄灯红灯绿灯除了在监控模块或菜单主页中，有下列5个菜单按钮中包括了系统中绝大多数的参数，通过这些菜单可直接进入相关联的项目：a)b)中；c)，储存了最近发生的100条告警信息（包括告警数据和时间）。
d)，包括所有系统参数菜单，同时针对每一项设定利用加和减键来修改设定值。
e)结束后再按一次回车键确认。
四、状态指示灯除了液晶显示器中的菜单内容外，另外有3个系统状态指示灯如下：系统运行正常✓绿色指示灯告警/均充! 黄色指示灯整流模块关机 红色指示灯如果这3个指示灯都关闭，则表示系统关机，可能的原因如下所列：•监控模块内部故障黄色告警指示灯代表任何告警状态的发生，既包括系统也包括模块的有关告警，当告警出现时，按回车键查看告警内容。
红色告警灯亮表示有一个或多个整流模块关机。
监控模块中所有可能的告警列在下面的表格中：五、操作5.3节所示）。
数而不需一个一个的向下翻页。
参考后续的5.5.2，5.5.3，5.5.4节的描述。
任何情况下，要返回监控模块主页，只要再按当前的菜单按钮一次即可。
例如：如果当先按1、系统菜单1) 环境温度值（摄氏度℃）2) 单相交流电压值单相AC电压218V3) 单相交流电流值单相AC电流0A4) 环境温度过高告警值（摄氏度℃）环境温度告警值39C5) 输出电压过高告警值高压告警值57.5V6) 输出电压过低告警值低压告警值46.5V7) 模块限流之最小值。
此项设定的作用是在模块自动限流时，能保证单个模块输出的最小电流值。
当CSU计算出的限流值小于该设定值时，此时模块输出的电模块限流之最小值30A流值就等于该设定值。
这样做是防止因电池的霍尔侦测损坏，误进入深度限流状态而导致系统关机。
如果正常运行时，每个模块的输出电流小于这个设定值，则限流时这个数据将起不到保护作用。
所设值需依据实际负载而定。
8) 密码设定。
密码设定请按确认键9) 测试指示。
按确认键显示软件版本信息，同时对画面进行显示测试。
测试指示请按确认键10) 通讯波特率设定。
用来设定CSU与外界通过RS232口通讯时的速率。
通讯波特率设定960011) 系统设定。
按确认键可选择UPS或待机。
当选择为待机时，模块无负载不告警，但在模块资料中有显示。
系统设定待机12) 系统中的整流模块数量。
这个数值是依照系统上实际的整流模块个数来设定。
模块数量1213) 选择系统上连接到监控模块的硬件界面。
根据系统接口选择软件的不同，它可能会有一类接口板或二类接口板的不同选择。
(一类接口板主要用于一般功能的小系统；二一类接口板类接口板主要用于功能强大及有扩充功能的大系统，相对扩充功能有：a.直流负载分路的侦测；b.环境侦测板等。
在本系统中使用一类接口板。
)14）系统中电池模组的数量。
电池数量115）电池电流传感器满刻度额定值。
按霍尔传感器输入电池电流满量程4V时的额定值而定。
例如：如果一个霍尔传感器额定值600A/4V，则显示屏上设定为600A。
例：如果为480A600A/5V，则显示屏上设定为480A（600*4/5）。
16）按确认键选择功能开/关。
模块无负载告警当选择为关时，无负载状态将不产生任何告警。
选择为开时，当模块输出＜1A，将产生告警。
关17）侦测电池霍尔的开关，此功能目前未用，设定为关。
电池霍尔测试关18）进入局端的号码。
最多7位字节。
局码000000019）日期格式。
日期格式可以被修改为日/月/年。
日期格式日/月/年20）时钟设定。
监控模块时钟通过设定日期和时间来决定。
注：系统上显示为日/月/年，时：分：秒。
日期01/01/2006时间 00 :21 : 58 21）告警回拨。
用开和关状态来设定。
如果在开状态，告警回拨发生一个告警时，系统会拨出时间设定显示屏下面的第1个电话号码(Phone 1) ；开如果Phone 1未响应，系统会自动拨Phone 2；如果Phone告警回拨2也没有响应，系统会自动拨Phone 3；如果Phone 3也没有响应，则再从Phone1试拨。
关22）日报单。
有开和关状态，在开状态下，系统会自动每日回拨与时间设定显示屏下面的电话号码联机，并下载所有操作参数的状态。
开每日回拨关日报单时间。
每日回拨时间设定15:1523）Modem开启。
Modem在开和关状态间切换，前面板会正常显示开或面板操作无效。
Modem关Modem在开状态，下面的显示内容才会出现。
Modem开电话号码 1。
当告警出现时最先通告的号码。
号码最长存储20位，如果号码超过10位，会显示两个显示屏。
电话号码 158635678，，右图为超过10位的号码在下一个显示屏中继续显示。
电话号码 1 ……8239 电话号码2。
如果电话号码1未响应，则会拨这个号码。
电话号码258635678，，右图为超过10位的号码在下一个显示屏中继续显示。
电话号码 2 ……8238电话号码3。
如果电话号码 2未响应，则会拨这个号码。
电话号码358635678，，右图为超过10位的号码在下一个显示屏中继续显示。
电话号码 3 ……例如如果有分机的情况：右图号码58635678为主机号，8237为自动应答的分机号，中间用两个逗号延时。
8237右图为超过10位的号码在下一个显示屏中继续显示。
电话号码 3 ……例如如果有分机的情况：右图号码58635678为主机号，8237为自动应答的分机号，中间用两个逗号延时。
8237注：如果需要有告警通知和/或日报单传送给本地PC机，则设定本地PC机为On状态，Modem为关状态。
24) 声音告警功能开启。
有开、关和定时长三个状态。
声音告警在开状态和定时长状态，发生任何告警都会发出告警声开状态时告警声一直存在，定时长状态时告警声响2分开钟后停止，如果告警时，在首页中按「回车」键查看告警内容时，告警声会立即停止，但之后若有新的告警出现，声音则又会发出。
关闭状态，关闭告警声音声音告警关定时长状态，告警声音持续2分钟声音告警定时长25）输入断路器连锁触点。
这个输入可设定为常开，常闭或未用状态。
本系统设为未用。
告警输入定义-未用-26) 电池断路器输入连锁触点。
有常开，常闭或未用状态。
本系统设为未用。
电池开关输入-未用-27）低压隔离开关输入连锁触点。
有常开，常闭或未用状态。
本系统设定为常闭。
LVDS1输入常闭LVDS2输入常闭28）模块分组设定状态。
在系统上的SMR不连续放置时，请打开此功能，存在SMR且连续的位置设为一组，空缺的位置设为1组。
例如：系统存在10个SMR，分别放置的位置为1-4，7-12，那么：模块分组设置请按确认键28-1）第一组末尾模块号为4；第一组末尾模块号428-2） 第二组末尾模块号为6；第二组末尾模块号628-3） 第三组末尾模块号为12。
第三组末尾模块号1228-4） 第四组末尾模块号为*。
第四组末尾模块号*29） 辅助单元设定然辅助单元参数设定 请按确认键29-1）单相交流侦测开关设定注：只有当该项处于开启状态时才能显示下列29-1-1）至29-1-4）各项内容。
单相交流侦测板 请按回车键29-1-1）单相交流侦测开关设定（包括开启和关闭状态）。
本系统设置为开。
单相交流侦测板开/关29-1-2）单相交流高压告警值，高于该设定值时便产生告警。
单相AC 高压告警值290V29-1-3）单相交流低压告警值，低于该设定值时便产生告警。
单相AC 低压告警值154V29-1-4）单相交流满刻度电流（本系统不用设定）。
单相AC满刻度电流600A29-2）三相交流侦测开关设定三相交流#1侦测板注：只有当该项处于开启状态时才能显示下列29-1-1）至29-1-4）各项内容。
请按确认键注：本系统软件保留了三相电压侦测功能，但在系统正常工作时，该功能是被关闭掉的，因为本系统是侦测单相电压。
因此在系统菜单中没有显示相应的资料信息。
29-2-1）三相交流侦测开关设定（包括开启和关闭状态）。
三相交流#1侦测板开/关29-2-2）三相交流高压告警值，高于该设定值时便产生告警。
三相AC高压告警值450V29-2-3）三相交流低压告警值，低于该设定值时便产生告警。
三相AC低压告警值200V29-2-4）三相交流高频告警值，高于该设定值时便产生告警。
三相AC高频告警值55.0Hz29-3）电池组监控单元电池组监控单元开/关29-4）直流分路侦测设定（其中包括#1、#2、#3、#4直流侦测板）。
注：当系统里有直流侦测板时才需要设定。
本系统设置为关。
直流侦测板#1 请按回车键直流侦测板#1开2、整流模块菜单按监控模块前面板上的键，可以查阅所有与单个整流模块相关的信息。
任何时1） 如果一个整流模块没有被正确接入系统或模块开关未打开，或模块故障，显示屏上会出现整流模块通讯故障的画面。
整流模块 1 通讯故障警告: 利用监控模块主页菜单正确输入整流模块的个数对避免误告警非常关键。
注：输出电流和限流值显示在画面的下面（如图所示对于一个额定50A 的设备）。
显示正常模块的输出电流。
模块的显示个数与系统设定的模块数目相同。
整流模块221A2）浮充电压值。
这个参数是间接的在电池菜单中设定的，所以在这个画面中不能进行修改。
模块浮充 54.0V3) 如果在上面的画面中按键，会显示下面的信息。
模块浮充不可调节的4) 像浮充电压值一样，均充电压参数也是间接的从电池菜单中设定的，在此画面中不能进行修改。
模块均充56.4V5)息。
模块均充不可调节的2.1可编辑的整流模块菜单参数画面通过按/1) 整流模块高压关机 (HVSD)值模块高压关机值59V2) 整流模块限流值模块限流值55A3) 高压关机重置。
如果模块发生高压关机，当系统电压恢复正常，确认模块也没损坏时，通过按键，高压关机会重置，则关机的模块会重新启动。
模块高压关机恢复请按确认键注：任何参数的重新设定对所有的整流模块都有效。
3、电池菜单在监控模块前面板上按如果试图去改变一个不可修改的参数，则会出现一个“不可调节”的画面。
1) 电池1电流电池组 112A2)电池温度（如果安装了电池温度侦测线）。
