天正CAD常用的快捷命令天正cad标注设置天正CAD常用的快捷命令2010-11-25 17：01本人对天正CAD常用命令做了个整理！天正建筑7.0命令索引轴网菜单重排轴号CPZH改变图中一组轴线编号，该组编号自动进行重新排序倒排轴号DPZH倒排轴线编号，适用于特定方向的立剖面轴线绘制两点轴标LDZB选择起始轴与结束轴标注其中各轴号与尺寸墙生轴网QSZW在已有墙中按墙基线生成定位轴线删除轴号SQZH在已有轴网上删除轴号，其余轴号自动重排添补轴号TBZH在已有轴号基础上，关联增加新轴号添加轴线TJZX在已有轴网基础上增加轴线，并插入轴号绘制轴网HZZW合并了6.X旧版本的直线轴网和弧线轴网两个命令功能逐点轴标ZDZB逐个选择轴线，标注不相关的多个轴号轴线裁剪ZXCJ用矩形或多边形裁剪轴网的一部分轴改线型ZGXX切换轴线的线型柱子菜单标准柱BZZ在轴线的交点处插入方柱，圆柱或多边形柱构造柱GZZ在墙角处插入给定宽度和长度的构造柱图例角柱JZ在墙角插入形状与墙一致的角柱，可设各段长度异形柱YXZ把闭合Pline定义的柱断面转为非标准的异形柱柱齐墙边ZQQB把柱子对齐到指定的墙边墙体菜单边线对齐BXDQ墙基线不变，墙线偏移到过给定点单线变墙DXBQ将已绘制好的单线或者轴网转换为双线表示的墙对象倒墙角DQJ将转角墙按给定半径倒圆角生成弧墙或将墙角交接好等分加墙DFJQ将一段墙按轴线间距等分，垂直方向加墙延伸到给定边界改高度GGD修改已定义的墙和柱的高度与底标高改墙厚GQH批量改墙厚：墙基线不变，墙线一律改为居中改外墙高GWQG修改已定义的外墙高度与底标高，自动将内墙忽略改外墙厚GWQH注意修改外墙墙厚前，应先进行外墙识别，否则命令不会执行绘制墙体HZQT连续绘制双线直墙、弧墙，包括幕墙、弧墙、矮墙、虚墙等墙类型墙保温层QBWC在墙线一侧添加保温层或撤销保温层加亮外墙JLWQ亮显已经识别过的外墙矩形立面JXLM在立面显示状态，将非矩形的立面部分删除，墙面恢复矩形净距偏移JJPY按墙体净距离偏移平行生成新墙体基线对齐JXDQ保持墙边线不变，墙基线对齐经过给定点平行生线PXSX在墙任意一侧，按指定偏移距离生成平行的线或弧墙面UCS QMUCS临时定义一个基于所选墙面(分侧)的UCS，在指定视口转为立面显示墙端封口QDFK打开和闭合墙端出头的封口线墙体造型QTZX构造平面形状局部凸出或凹进的墙体，附加在墙上形成一体墙齐屋顶QQWD把墙体延伸到人字屋顶底部，根据墙高调整屋顶标高识别内外SBNW自动识别内外墙，适用于一般情况修墙角XQJ清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型异型立面YXLM在立面显示状态，将墙按给定的轮廓线切割生成非矩形的立面指定内墙ZDNQ人工识别内墙，用于内天井、局部平面等无法自动识别的情况指定外墙ZDWQ人工识别外墙，用于内天井、局部平面等无法自动识别的情况门窗菜单编号复位BHFW把用户移动过的门窗编号恢复到默认位置编号后缀BHHZ选择一批门窗编号自动添加给定的后缀带形窗DXC在一段或连续墙段上插入等高窗窗棂展开CLZK把窗立面展开到WCS，以便进行窗棂划分窗棂映射CLYS把WCS上的窗棂划分映射回立面窗门窗套MCT在门窗四周添加或删除门窗套加装饰套JZST给门窗添加三维装饰门窗套线门口线MKX给门添加或删除属于门对象的门口线门窗MC在墙上插入由可定制形状的门窗(弧窗、门连窗、子母门、凸窗、门洞等)门窗表MCB统计本图中使用的门窗参数，检查后生成门窗表门窗编号MCBH选择门窗，可自动生成或修改已有门窗的编号门窗检查MCJC显示电子表格检查当前图中已插入的门窗数据门窗原型MCYX选择已有门窗作为新门窗改绘的原型，并构造门窗制作的环境门窗入库MCRK把用户定义的门窗块加入二维门窗库门窗总表MCZB统计本工程中多个平面图使用的门窗参数，检查后生成门窗总表内外翻转NWFZ批量内外翻转已画在图中的门窗异形洞YXD在立面显示状态，按给定的闭合pline轮廓线生成任意深度的洞口转角窗ZJC在图中沿墙插入转角窗或者转角凸窗组合门窗ZHC选取多个门窗生成统一编号的组合门窗左右翻转ZYFZ批量左右翻转已画在图中的门窗房间屋顶布置隔板BZGB选择已经插入的洁具，布置小便池隔板布置隔断BZGD选择已经插入的洁具，布置卫生间隔断布置洁具BZJJ在厨房或厕所中布置厨具或卫生洁具查询面积CXMJ查询房间面积，并可以以单行文字的方式标注在图上房间轮廓FJLK沿着房间内侧创建房间轮廓线，用于踢脚等构件加老虎窗JLHC在三维屋顶生成多种老虎窗形式加雨水管JYSG在屋顶平面图中绘制雨水管加踢脚线JTJX对房间添加或删除三维踢脚线面积累加MJLJ对选取的一组数值型文字进行求和奇数分格JSFG用于绘制按奇数分格的地面或吊顶平面偶数分格OSFG用于绘制按偶数分格的地面或吊顶平面任意坡顶RYPD由封闭的多段线生成指定坡度的屋顶，对象编辑可分别修改各坡度人字坡顶RZPD创建双坡与单坡屋顶搜索房间SSFJ创建或更新已有的房间与建筑面积对象，然后对象编辑标注房间搜屋顶线SWDX自动跨越门窗洞口搜索墙线的封闭区域，生成屋顶平面轮廓线套内面积TNMJ计算住宅单元的套内建筑面积攒尖屋顶CJWD生成对称的正多边锥形攒尖屋顶，考虑出挑长度楼梯其他电梯DT在电梯间井道内插入电梯门，绘制多种电梯简图多跑楼梯DPLT输入关键点建立多跑(直线或转折)楼梯连接扶手LJFS把两个梯段的扶手连接成连续的扶手坡道PD通过参数构造室外直坡道任意梯段RYTD以图中的直线与圆弧作为梯段边线输入踏步参数绘制楼梯散水SS搜索外墙线，绘制散水对象，创建室内外高差平台和勒脚双跑楼梯SPLT在对话框中输入梯间参数，直接绘制两跑楼梯台阶TJ直接绘制台阶或把预先绘制好的PLINE转成台阶添加扶手TJFS以沿上楼方向的Pline路径为基线，添加楼梯扶手阳台YT直接绘制阳台或把预先绘制好的PLINE转成阳台圆弧梯段YHTD在对话框中输入梯段参数，绘制弧形梯段直线梯段ZXTD在对话框中输入梯段参数绘制直线梯段，用来组合复杂楼梯自动扶梯ZDFT在对话框中输入梯段参数，绘制单双排自动扶梯立面菜单构件立面GJLM对选定的一个或多个建筑对象生成立面，取代单层立面命令立面窗套LMCC生成全包的窗套或者窗的上檐线和下檐线建筑立面JZLM生成建筑物立面，事先确定当前图为首层平面，各层已识别内外墙立面轮廓LMLK对立面图搜索轮廓生成立面轮廓线立面门窗LMMC插入、替换立面门窗以及立面门窗库的维护立面屋顶LMWD可完成多种形式的屋顶立面图设计立面阳台LMYT插入、替换立面阳台已经立面阳台库的维护门窗参数MCCS修改立面门窗的参数和位置图形裁剪TXCJ对立面门窗阳台等二维图块对象进行局部裁剪，解决立面图构件之间的遮挡雨水管线YSGX按给定的位置生成竖直向下的雨水管柱立面线ZLMX绘制圆柱的立面过渡线剖面菜单参数栏杆CSLG按参数交互方式生成楼梯栏杆，且楼梯栏杆库可由用户自行扩充参数楼梯CSLT按参数交互方式生成剖面的或可见的楼梯扶手接头FSJT对楼梯扶手或栏板的接头位置作细部处理构件剖面GJPM对一个或多个建筑对象剖切生成二维剖面，取代单层剖面命令画剖面墙HPMQ直接绘制剖面双线墙加剖断梁JPDL输入参数绘制楼板、休息平台板下的梁截面建筑剖面JZPM生成建筑物剖面，事先确定当前图为首层平面居中加粗JZJC将剖面图中的剖面墙线与楼板线向两侧加粗楼梯拦板LTLB自动识别剖面楼梯与可见楼梯，绘制实心楼梯栏板楼梯栏杆LTLG自动识别剖面楼梯与可见楼梯，绘制楼梯栏杆及扶手门窗过梁MCGL在剖面门窗上添加过梁剖面门窗PMMC直接在图中的剖面墙上插入剖面门窗剖面填充PMTC以图案填充剖面墙线梁板或者剖面楼梯剖面檐口PMYK在剖面图中绘制剖面檐口取消加粗QXJC将已加粗的剖面墙线梁板线恢复原状双线楼板SXLB绘制剖面双线楼板向内加粗XNJC将剖面图中的剖面墙线与楼板线向内加粗预制楼板YZLB绘制剖面预制楼板文字表格表列编辑BLBJ编辑表格的一列或多列表行编辑BHBJ编辑表格的一行或多行查找替换CZTH查找和替换图中的文字单行文字DHWZ创建符合中国建筑制图标注的天正单行文字单元编辑DYBJ编辑表格单元格，修改属性或文字单元合并DYHB合并表格的单元格单元递增DYDZ复制表格单元内容，并对单元内的序列号按规律递增或递减单元复制DYFZ复制表格内或者图形中的文字与图块进入目标表格单元单元累加DYLJ累加表行或表列的数值内容，结果放在指定单元格内撤销合并CXHB撤销已经合并的表格单元，恢复为标准的表格多行文字-创建符合中国建筑制图标准的天正整段文字读入Excel-根据Excel选中的区域，创建相应的天正表格繁简转换FJZH将内码为台湾的BIG5码与中国大陆的国标码的文字对象之间双向转换曲线文字QXWZ沿着曲线排列文字全屏编辑QPBJ对表格内容进行全屏编辑文字合并WZHB把T Arch 3.x的分开的中英文文字合成一行或单行文字合成多行文字文字样式WZYS创建或修改命名天正扩展文字样式并设置图形中文字的当前样式文字转化WZZH把AutoCAD单行文字转化为天正单行文字新建表格XJBG绘制新的表格并输入表格文字拆分表格CFBG按行或列把一个表格拆分为多个子表格，可带标题与自定义表头行数。
CAD中的尺寸标注样式和设置在CAD软件中，尺寸标注是一项非常重要的功能，它能够帮助我们准确地测量和标注图形的尺寸。
在进行CAD图纸设计时，我们需要掌握各种尺寸标注样式和设置方法，以便能够灵活应用它们来满足设计的需求。
首先，CAD提供了多种不同的尺寸标注样式供我们选择。
常见的尺寸标注样式包括：水平尺寸标注、垂直尺寸标注、直径标注、角度标注等等。
我们可以根据实际需求选择相应的尺寸标注样式进行标注。
在选择尺寸标注样式时，我们需要考虑到标注的可读性和美观性，以便更好地传达设计意图。
其次，CAD软件还提供了一些尺寸标注的设置方法，以便我们对尺寸标注进行个性化的设置。
其中最常见的设置有：箭头样式、文字样式、尺寸线样式和尺寸线位置等。
我们可以根据设计要求，选择合适的箭头样式，例如箭头的大小和形状。
文字样式的设置可以包括文字的字体、字号、颜色等。
尺寸线样式则可以选择实线、虚线或者其他线型。
此外，还可以通过设置尺寸线位置，调整尺寸标注的位置和布局，使其更好地适应绘图要求。
除了以上的样式和设置，一些CAD软件还支持自定义尺寸标注样式和设置。
通过自定义，我们可以根据自己的需求，创建符合设计要求的尺寸标注样式。
自定义尺寸标注样式可以包括但不限于：文字内容、文字对齐方式、尺寸线样式、箭头样式、标注单位等。
通过自定义，我们可以更加灵活地进行尺寸标注，提高标注的准确性和效率。
在使用CAD软件的过程中，我们还需要注意一些尺寸标注的技巧。
首先，尽量避免尺寸标注的重叠和混乱，使尺寸标注更加清晰可读。
其次，在进行尺寸标注时，要特别关注单位的选择和转换，确保尺寸的一致性和准确性。
此外，还要注意标注的位置和布局，使其与图形相互协调，提高图纸的整体美观度。
总结来说，CAD中的尺寸标注样式和设置对于设计师来说是非常重要的。
通过选择合适的尺寸标注样式和个性化的设置，我们可以更好地传达设计意图，提高标注的准确性和美观度。
同时，我们还需要掌握一些尺寸标注的技巧，保证标注的清晰可读和整体布局的美观。
CAD标注规则教程一、CAD标注的基本原则1.信息准确：标注内容必须准确、清晰地表达设计意图，避免歧义和混淆。
2.统一规范：标注应该按照相同的规范进行，包括字体、文字样式、标注符号等。
3.适度简洁：标注内容要尽可能简洁明了，避免过多的文字和符号。
4.位置合理：标注应该尽可能靠近被标注的对象，同时不影响设计的美观和效果。
5.标注专业：标注内容应该符合相关专业标准和规范要求，如建筑标准、机械标准等。
二、CAD标注的常用方法1.线性标注：线性标注是指在CAD绘图中使用直线或多段直线的方式进行标注，通常用来标注长度、高度、宽度等尺寸。
2.弧长标注：弧长标注是指在CAD绘图中使用弧线的方式进行标注，通常用来标注圆弧、曲线等几何形状的弧长。
3.角度标注：角度标注是指在CAD绘图中使用角度符号和数字的方式进行标注，通常用来标注两条直线或曲线之间的夹角。
4.文字标注：文字标注是指在CAD绘图中使用文字的方式进行标注，通常用来标注文字信息、说明、注释等内容。
5.尺寸标注：尺寸标注是指在CAD绘图中使用标注符号、线性标注和文字标注的方式进行尺寸标注，通常用来标注物体的尺寸、距离等信息。
三、CAD标注规则的操作方法1.选择标注工具：首先在CAD软件中选择合适的标注工具，如线性标注、弧长标注、角度标注等。
2.指定标注对象：然后在绘图中指定需要标注的对象，如直线、圆弧、角度等。
3.输入标注内容：接着输入标注内容，包括尺寸、角度、文字等信息。
4.调整标注样式：最后根据需要调整标注的样式，如字体大小、颜色、位置等。
5.完成标注操作：完成以上步骤后，将标注内容添加到绘图中，并保存绘图文件。
四、CAD标注的注意事项1.避免重复标注：在进行CAD标注时要避免重复标注同一对象的信息，避免造成混淆和错误。
2.避免标注叠加：标注的位置要尽量避免叠加在一起，以免影响标注内容的清晰度和可读性。
3.注意标注比例：标注的字体大小和线条粗细要根据绘图比例来调整，确保标注的合适和清晰。
CAD公差标注方法CAD（计算机辅助设计）是现代工程设计领域中常用的软件工具之一。
在CAD中，公差标注是非常重要的一项功能，它能够帮助设计师准确地描述产品的尺寸和形状的变化范围，以确保产品的质量和可制造性。
今天，我们将介绍一些常用的CAD公差标注方法。
在CAD中，公差标注通常使用符号来表示各种尺寸和形状的公差。
以下是一些常见的公差标注符号及其含义：1. 段状公差：段状公差用于标注直线或面的尺寸公差。
它由一对平行线段组成，其中上方的线段表示上公差，下方的线段表示下公差。
2. 圆状公差：圆状公差用于标注圆形部件的尺寸公差。
它由一个圆心和一个上下两个弧线组成，表示公差的变化范围。
3. 对称公差：对称公差用于标注对称形状的尺寸公差。
它由一个中心线和一个上下两个箭头组成，表示公差的对称性。
4. 平面公差：平面公差用于标注平面的尺寸公差。
它由一个表示标准平面的平面符号和一个表示公差范围的面心线组成。
在CAD中，公差标注的方法有很多种。
下面是一些常用的方法：1. 直接标注法：直接标注法是最常用的公差标注方法之一。
它通过在尺寸线上添加符号来表示公差。
设计师只需要点击尺寸线，并选择适当的标注符号即可完成公差标注。
2. 引导线标注法：引导线标注法适用于复杂的几何形状或尺寸关系。
它通过添加引导线来连接尺寸线和公差符号，以便更清晰地表示公差。
3. 推导标注法：推导标注法适用于机械装配或零件间的公差关系。
它通过在尺寸线之间添加关系符号来表示公差，比如+/-符号表示上下公差。
4. 补充标注法：补充标注法适用于需要额外信息或解释的尺寸公差。
它通过在尺寸标注上方或下方添加文字说明来提供额外信息。
除了以上方法，CAD软件还提供了许多其他高级的公差标注功能，比如自动公差计算、标准公差库等。
这些功能能够大大简化设计师的工作，并提高标注的准确性和一致性。
在进行CAD公差标注时，设计师应该注意以下几点：1. 根据设计要求选择合适的公差标注方法，确保标注的准确性和易读性。

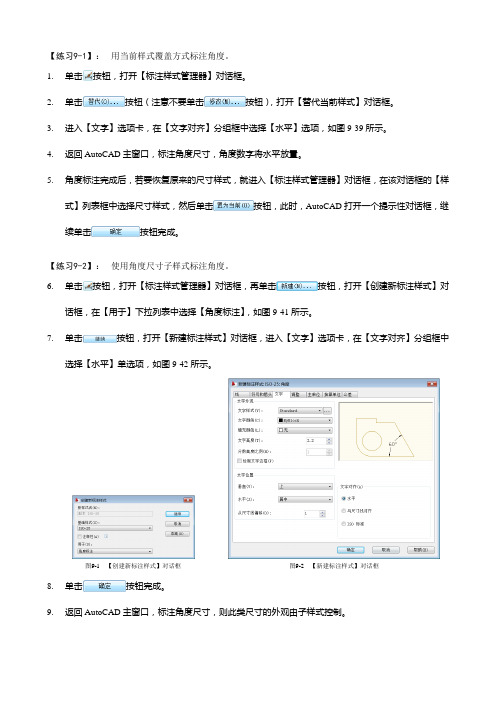

【练习9-1】：用当前样式覆盖方式标注角度。
1.单击按钮，打开【标注样式管理器】对话框。
2.单击按钮（注意不要单击按钮），打开【替代当前样式】对话框。
3.进入【文字】选项卡，在【文字对齐】分组框中选择【水平】选项，如图9-39所示。
4.返回AutoCAD主窗口，标注角度尺寸，角度数字将水平放置。
5.角度标注完成后，若要恢复原来的尺寸样式，就进入【标注样式管理器】对话框，在该对话框的【样式】列表框中选择尺寸样式，然后单击按钮，此时，AutoCAD打开一个提示性对话框，继续单击按钮完成。
【练习9-2】：使用角度尺寸子样式标注角度。
6.单击按钮，打开【标注样式管理器】对话框，再单击按钮，打开【创建新标注样式】对话框，在【用于】下拉列表中选择【角度标注】，如图9-41所示。
7.单击按钮，打开【新建标注样式】对话框，进入【文字】选项卡，在【文字对齐】分组框中选择【水平】单选项，如图9-42所示。
图9-1 【创建新标注样式】对话框图9-2 【新建标注样式】对话框8.单击按钮完成。
9.返回AutoCAD主窗口，标注角度尺寸，则此类尺寸的外观由子样式控制。
【练习9-3】：用QDIM命令标注尺寸。
打开附盘文件“9-23.dwg”，用QDIM命令创建尺寸标注，如图9-61所示。
命令: _qdim选择要标注的几何图形:找到 1 个//选择线段A，如图9-61所示选择要标注的几何图形:找到 1 个，总计 2 个//选择线段B选择要标注的几何图形:找到 1 个，总计 3 个//选择线段C选择要标注的几何图形:找到 1 个，总计 4 个//选择线段D选择要标注的几何图形: //指定尺寸线位置或 [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/ 编辑(E)/ 设置(T)] <基线>:s //创建层叠型尺寸指定尺寸线位置或 [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/ 编辑(E)/ 设置(T)] <并列>: //移动鼠标光标指定标注文字的位置命令:QDIM //重复命令选择要标注的几何图形:找到 1 个//选择线段E选择要标注的几何图形:找到 1 个，总计 2 个//选择线段F选择要标注的几何图形: //指定尺寸线位置或 [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/ 编辑(E)/ 设置(T)] <并列>:c //创建连续尺寸指定尺寸线位置或 [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/ 编辑(E)/ 设置(T)] <连续>: //移动鼠标光标指定标注文字的位置结果如图9-61所示。
本文整理于网络，仅供阅读参考
cad如何输入文字下标
cad输入文字下标的方法：
1、运行cad2014程序，在命令行输入t ,选择多行文字输入，然后回车
2、出现文字输入文本框，先文字样式中，设置下字体及高度，方便我们下来说明时能看清楚，我们在输入文本时要输入内容
3、假如我们要输入10的7次方，就先输入10，然后输入7，再输入键盘上的“︿”，然后选中7和“︿”
4、再点b/a堆叠键，后就达到了我们的上标注显示形式，然后点确定就完成了
5、下标是先输入键盘上的“︿”，然后输入下标内容，点b/a堆叠键
6、如果输入输入上下标，则输入上标内容，再输入键盘上的“︿”，下标内容，然后选中，点b/a堆叠键，如果我们输入35，上标为+0.08，下标为-0.25
7、确定后效果如下，现在上标下标输入都非常轻松的完成了。
CAD标注设置方法一、标注文字样式设置在CAD软件中，可以通过设置文字样式来调整标注文字的字体、大小、颜色等属性。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标，并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“标注”选项卡，并点击“新建...”按钮创建一个新的文字样式，然后设置字体、大小、颜色等属性。
4.点击“确定”按钮保存设置，并将该文字样式应用到需要标注的文字上。
二、标注尺寸样式设置在CAD软件中，可以通过设置尺寸样式来调整标注尺寸的外观、单位、精度等属性。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标，并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“尺寸”选项卡，并点击“新建...”按钮创建一个新的尺寸样式，然后设置标注线类型、箭头样式、单位、精度等属性。
4.点击“确定”按钮保存设置，并将该尺寸样式应用到需要标注的尺寸上。
三、标注尺寸设置在CAD软件中，可以通过直接标注和自动标注两种方法来设置标注尺寸。
具体步骤如下：1.直接标注：选择“标注”工具栏中的“尺寸”或“注释”命令，然后选择需要标注的两个点，CAD软件会自动计算并在图纸上显示尺寸标注。
2.自动标注：选择“标注”工具栏中的“自动标注”命令，然后在图纸上选择需要标注的对象，CAD软件会根据对象的属性和设置的尺寸样式自动添加标注。
四、标注层设置在CAD软件中，可以通过设置标注对象的图层来控制标注的显示和隐藏。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的右下角找到“图层”工具栏，并点击打开“图层管理器”对话框。
3.在“图层管理器”对话框中创建一个新的标注图层，并设置其颜色、线型等属性。
4.选择需要标注的对象，然后将其移动到标注图层上。
5.根据需要调整图层的显示和隐藏状态，以控制标注的显示效果。
常用CAD标注方法CAD（计算机辅助设计）是一种广泛应用于工程设计和制造过程中的技术，它能够提高设计的精度和效率。
标注是CAD设计中非常重要的一部分，它可以使得设计图纸更加准确和易于理解。
下面是一些常用的CAD标注方法：1.尺寸标注：尺寸标注是CAD设计中最基本的标注方法。
它用于标明设计物体的大小、形状和位置。
尺寸标注通常包括直线尺寸（如长度、宽度、高度）、圆弧尺寸（如半径、直径）、角度尺寸等。
在CAD软件中，可以通过选择相应的标注工具，在物体上生成尺寸标注。
2.符号标注：符号标注是一种常见的CAD标注方法，它用于标示特定的物理特性或功能。
例如，电气图纸中的电源符号、电阻符号和开关符号，都可以用符号标注的方式来表示。
在CAD软件中，可以使用预定义的符号库，或自定义符号库来插入符号标注。
3.文字标注：文字标注是一种常用的CAD标注方法，它用于提供额外的说明和注释。
文字标注通常包括标题、说明、材料、编号等信息。
在CAD软件中，可以使用文字工具，在设计图纸上插入文字标注。
一般可以设置文字的大小、字体、颜色和对齐方式等。
4.标注箭头：标注箭头是一种常见的CAD标注方法，它用于指示尺寸标注的起点和终点。
标注箭头可以是直线箭头、填充箭头、带圆圈的箭头等。
在CAD软件中，可以通过选择相应的箭头样式和大小，在设计图纸上插入标注箭头。
5.标尺标注：标尺标注是一种常用的CAD标注方法，它用于标示设计图纸上的比例和度量单位。
标尺标注可以是水平标尺、垂直标尺或斜向标尺。
在CAD软件中，可以通过选择相应的标尺工具，在设计图纸上插入标尺标注。
6.材料标注：材料标注是一种常用的CAD标注方法，它用于标示设计物体的材料和材质。
材料标注通常包括图形标识符、材料名称、材质参数等。
在CAD软件中，可以通过选择相应的材料标注工具，在设计图纸上插入材料标注。
7.矢量标注：矢量标注是一种常见的CAD标注方法，它用于标示设计图纸上的方向和距离。
cad怎么标注
方法一：
1.选择相应的标签
1.使用cad打开图形文件，在菜单栏中选择标签，对于直线，您可以选择快速标签，线性和对齐。
二，cad快捷标记
1.选择“快速标记”，鼠标将变成正方形，单击要标记的线，然后按Enter。
2.拖动鼠标，然后单击相应的位置进行标记。
3.我想在这里说的是，快速标记还可以标记圆的半径。
三，cad对准标记
1. cad线性标注的用法与其标注基本相同。
对齐标签可以标记对角线的长度。
选择“标签对齐”。
2.单击斜杠的第一点，然后单击斜杠的第二点，拖动鼠标以选择尺寸的位置，然后单击鼠标。
四，cad直径打标
1.选择标记直径。
2.鼠标将变成正方形，单击一个圆圈，然后会出现直径标记。
拖动鼠标以选择位置，然后单击鼠标以找到它。
方法二：
一、首先，打开需要用CAD标注尺寸的工程图。
二、然后在cad顶部的菜单栏中选择快速标签
三、使用线性标签选择标签的第一和第二点。
四、确认第一个和第二个标记点后，绘制标记线。
五、在cad菜单栏中，选择连续标签，用于cad连续标签的快捷键是DCO。
这时，连续注释将自动选择先前标记的第二个点，然后单击需要标记的其他点以进行连续注释。
六、拖动鼠标移动标注线和标注数值的位置，移动到合适的位置后，单击鼠标左键放之，即可完成尺寸标注。
七、形成cad连续标注。
