公差与配合怎么输入在CAD标注

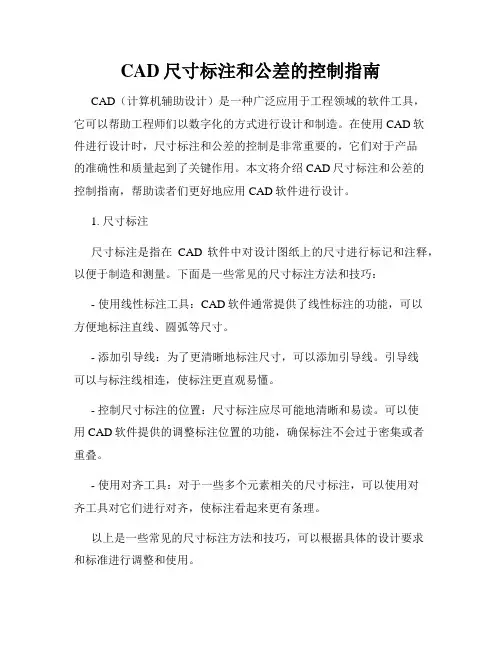

CAD尺寸标注和公差的控制指南CAD（计算机辅助设计）是一种广泛应用于工程领域的软件工具，它可以帮助工程师们以数字化的方式进行设计和制造。

在使用CAD软件进行设计时，尺寸标注和公差的控制是非常重要的，它们对于产品的准确性和质量起到了关键作用。

本文将介绍CAD尺寸标注和公差的控制指南，帮助读者们更好地应用CAD软件进行设计。

1. 尺寸标注尺寸标注是指在CAD软件中对设计图纸上的尺寸进行标记和注释，以便于制造和测量。

下面是一些常见的尺寸标注方法和技巧：- 使用线性标注工具：CAD软件通常提供了线性标注的功能，可以方便地标注直线、圆弧等尺寸。

- 添加引导线：为了更清晰地标注尺寸，可以添加引导线。

引导线可以与标注线相连，使标注更直观易懂。

- 控制尺寸标注的位置：尺寸标注应尽可能地清晰和易读。

可以使用CAD软件提供的调整标注位置的功能，确保标注不会过于密集或者重叠。

- 使用对齐工具：对于一些多个元素相关的尺寸标注，可以使用对齐工具对它们进行对齐，使标注看起来更有条理。

以上是一些常见的尺寸标注方法和技巧，可以根据具体的设计要求和标准进行调整和使用。

2. 公差的控制公差是指零件制造过程中允许的尺寸变化范围。

在CAD软件中，控制公差的目的是确保设计图纸的尺寸精度和零件的功能要求相符。

下面是一些关于公差控制的指南：- 明确公差要求：在CAD设计过程中，必须明确定义每个尺寸的公差要求。

公差可以是绝对公差或相对公差。

绝对公差是指尺寸实际值与设计值之间的差异，相对公差则是指公差与设计值之间的比例或百分比。

- 应用合适的公差类型：根据设计要求和制造工艺的不同，可以选择不同的公差类型。

常见的公差类型有线性公差、角度公差、平面度公差等，可以根据需要进行选择。

- 控制公差堆叠：在设计中，多个尺寸的公差堆叠可能会影响到整体的精度。

因此，需要控制好公差堆叠，确保整体尺寸的变化在合理范围内。

- 使用公差标注工具：CAD软件通常提供了公差标注的功能，可以方便地给设计图纸添加公差标注。

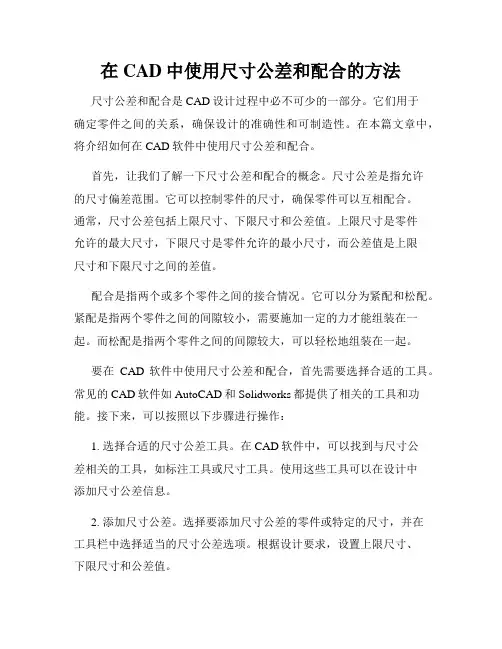

在CAD中使用尺寸公差和配合的方法尺寸公差和配合是CAD设计过程中必不可少的一部分。

它们用于确定零件之间的关系，确保设计的准确性和可制造性。

在本篇文章中，将介绍如何在CAD软件中使用尺寸公差和配合。

首先，让我们了解一下尺寸公差和配合的概念。

尺寸公差是指允许的尺寸偏差范围。

它可以控制零件的尺寸，确保零件可以互相配合。

通常，尺寸公差包括上限尺寸、下限尺寸和公差值。

上限尺寸是零件允许的最大尺寸，下限尺寸是零件允许的最小尺寸，而公差值是上限尺寸和下限尺寸之间的差值。

配合是指两个或多个零件之间的接合情况。

它可以分为紧配和松配。

紧配是指两个零件之间的间隙较小，需要施加一定的力才能组装在一起。

而松配是指两个零件之间的间隙较大，可以轻松地组装在一起。

要在CAD软件中使用尺寸公差和配合，首先需要选择合适的工具。

常见的CAD软件如AutoCAD和Solidworks都提供了相关的工具和功能。

接下来，可以按照以下步骤进行操作：1. 选择合适的尺寸公差工具。

在CAD软件中，可以找到与尺寸公差相关的工具，如标注工具或尺寸工具。

使用这些工具可以在设计中添加尺寸公差信息。

2. 添加尺寸公差。

选择要添加尺寸公差的零件或特定的尺寸，并在工具栏中选择适当的尺寸公差选项。

根据设计要求，设置上限尺寸、下限尺寸和公差值。

3. 检查尺寸公差。

在完成尺寸公差设置后，应仔细检查并确认公差是否正确。

确保公差值符合设计要求，并确保零件之间的尺寸允许范围是合理的。

4. 添加配合信息。

根据设计要求，在CAD软件中使用配合工具添加配合信息。

选择要进行配合的零件，并选择适当的配合类型，如紧配或松配。

根据需要，可以调整配合的尺寸和间隙。

5. 检查配合情况。

在设置配合信息后，应进行详细检查以确保配合的准确性和可行性。

确保零件可以正确地组装在一起，并根据需要进行必要的调整。

使用尺寸公差和配合可以确保设计的准确性和可制造性。

在CAD软件中使用这些工具可以更好地控制零件之间的尺寸和接合关系。

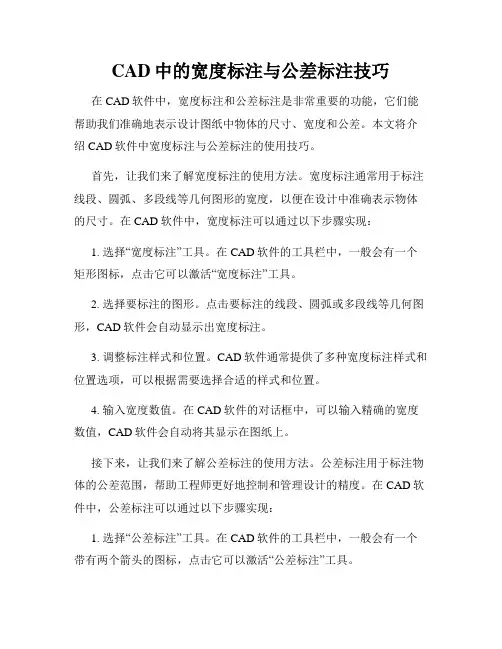

CAD中的宽度标注与公差标注技巧在CAD软件中，宽度标注和公差标注是非常重要的功能，它们能帮助我们准确地表示设计图纸中物体的尺寸、宽度和公差。

本文将介绍CAD软件中宽度标注与公差标注的使用技巧。

首先，让我们来了解宽度标注的使用方法。

宽度标注通常用于标注线段、圆弧、多段线等几何图形的宽度，以便在设计中准确表示物体的尺寸。

在CAD软件中，宽度标注可以通过以下步骤实现：1. 选择“宽度标注”工具。

在CAD软件的工具栏中，一般会有一个矩形图标，点击它可以激活“宽度标注”工具。

2. 选择要标注的图形。

点击要标注的线段、圆弧或多段线等几何图形，CAD软件会自动显示出宽度标注。

3. 调整标注样式和位置。

CAD软件通常提供了多种宽度标注样式和位置选项，可以根据需要选择合适的样式和位置。

4. 输入宽度数值。

在CAD软件的对话框中，可以输入精确的宽度数值，CAD软件会自动将其显示在图纸上。

接下来，让我们来了解公差标注的使用方法。

公差标注用于标注物体的公差范围，帮助工程师更好地控制和管理设计的精度。

在CAD软件中，公差标注可以通过以下步骤实现：1. 选择“公差标注”工具。

在CAD软件的工具栏中，一般会有一个带有两个箭头的图标，点击它可以激活“公差标注”工具。

2. 选择要标注的尺寸。

点击要标注的线段、圆弧或多段线等几何图形的尺寸，在CAD软件中会自动显示出公差标注。

3. 调整标注样式和位置。

CAD软件通常提供了多种公差标注样式和位置选项，可以根据需要选择合适的样式和位置。

4. 输入公差数值。

在CAD软件的对话框中，可以输入精确的公差数值，CAD软件会自动将其显示在图纸上。

需要注意的是，当标注宽度或公差时，我们应该选择合适的标注单位，并且尽量保持标注的一致性。

在CAD软件中，我们可以通过设置来改变标注单位，并且可以在图纸上添加标注说明，以避免产生误解。

除了上述基本技巧外，CAD软件还提供了一些高级的宽度标注和公差标注功能，如基本公差、最大公差、最小公差等。

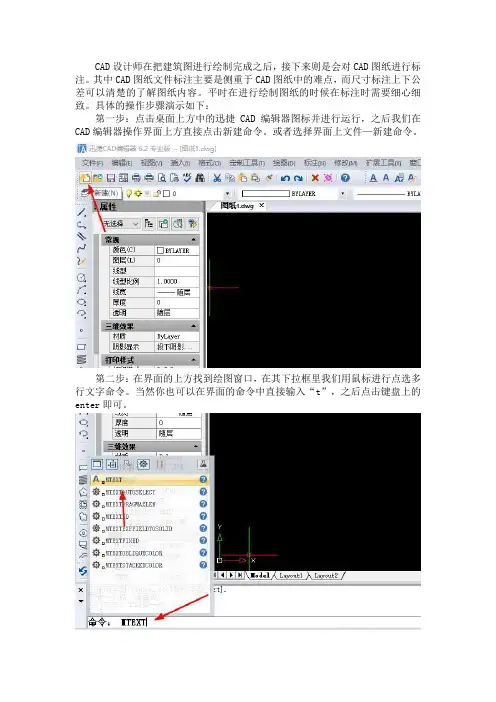

CAD设计师在把建筑图进行绘制完成之后，接下来则是会对CAD图纸进行标注。

其中CAD图纸文件标注主要是侧重于CAD图纸中的难点，而尺寸标注上下公差可以清楚的了解图纸内容。

平时在进行绘制图纸的时候在标注时需要细心细致。

具体的操作步骤演示如下：
第一步：点击桌面上方中的迅捷CAD编辑器图标并进行运行，之后我们在CAD编辑器操作界面上方直接点击新建命令。

或者选择界面上文件—新建命令。

第二步：在界面的上方找到绘图窗口，在其下拉框里我们用鼠标进行点选多行文字命令。

当然你也可以在界面的命令中直接输入“t”，之后点击键盘上的enter即可。

第三步：在图纸上找到我们所需要输入文字的位置，之后在弹出多行文字窗口内，我们可以轻松的实现设置文字对齐、文字样式、文字高度等。

这里我们则是以文本框中输入263^选中3和“^”，然后在工具栏点击【a/b堆叠文字】。

第四步：在进行输入完成之后，我们直接就点击弹窗内的确定命令。

这样我们绘制的数值上标就完成了。

第五步：如果要同时输入上标与下标，可以先输入上标内容，然后输入“^”，再输入下标内容，最后选中上标与下标内容，点击堆叠键完成数字的上下标。

以上就是小编今天所要分享的全部内容，如果你有什么不懂或者疑问之处？小编在此建议你最好是自己动手操作一遍。

CAD设计最重要的就是需要进行练习，希望对大家能够有所帮助！。

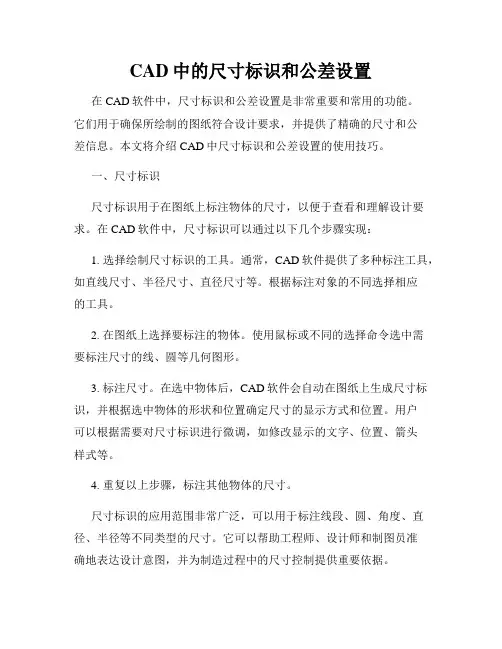

CAD中的尺寸标识和公差设置在CAD软件中，尺寸标识和公差设置是非常重要和常用的功能。

它们用于确保所绘制的图纸符合设计要求，并提供了精确的尺寸和公差信息。

本文将介绍CAD中尺寸标识和公差设置的使用技巧。

一、尺寸标识尺寸标识用于在图纸上标注物体的尺寸，以便于查看和理解设计要求。

在CAD软件中，尺寸标识可以通过以下几个步骤实现：1. 选择绘制尺寸标识的工具。

通常，CAD软件提供了多种标注工具，如直线尺寸、半径尺寸、直径尺寸等。

根据标注对象的不同选择相应的工具。

2. 在图纸上选择要标注的物体。

使用鼠标或不同的选择命令选中需要标注尺寸的线、圆等几何图形。

3. 标注尺寸。

在选中物体后，CAD软件会自动在图纸上生成尺寸标识，并根据选中物体的形状和位置确定尺寸的显示方式和位置。

用户可以根据需要对尺寸标识进行微调，如修改显示的文字、位置、箭头样式等。

4. 重复以上步骤，标注其他物体的尺寸。

尺寸标识的应用范围非常广泛，可以用于标注线段、圆、角度、直径、半径等不同类型的尺寸。

它可以帮助工程师、设计师和制图员准确地表达设计意图，并为制造过程中的尺寸控制提供重要依据。

二、公差设置公差是指设计要求和制造过程中允许的尺寸偏差范围。

在CAD软件中，公差设置可以通过以下步骤实现：1. 选择设置公差的工具。

CAD软件通常提供了多种设置公差的功能和命令，如公差表、偏差标注等。

2. 打开公差设置面板或对话框。

在选择了相应的工具后，CAD软件会弹出一个面板或对话框，用于设置公差的数值、单位和显示方式等。

3. 输入公差数值。

根据设计要求和制造要求，输入公差的上限和下限数值。

CAD软件会根据数值的输入方式和单位自动进行计算和显示。

4. 设置公差的显示方式。

CAD软件还提供了多种公差显示方式的选择，如正负公差、加减公差、最大公差、最小公差等。

根据设计和制造要求进行选择和设置。

公差的设置是确保制造过程中零件能够在允许的尺寸偏差范围内工作的重要环节。

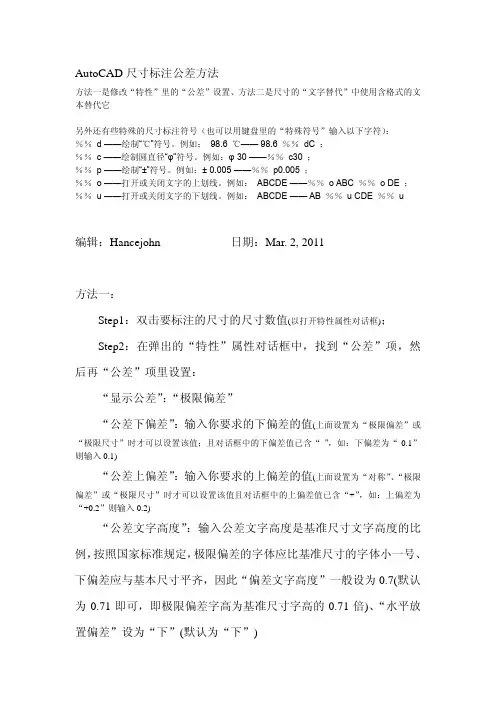

AutoCAD尺寸标注公差方法方法一是修改“特性”里的“公差”设置、方法二是尺寸的“文字替代”中使用含格式的文本替代它另外还有些特殊的尺寸标注符号（也可以用键盘里的“特殊符号”输入以下字符）：％％ d ——绘制“℃”符号。

例如： 98.6 ℃—— 98.6 ％％ dC ；％％ c ——绘制圆直径“φ”符号。

例如：φ 30 ——％％ c30 ；％％ p ——绘制“±”符号。

例如：± 0.005 ——％％ p0.005 ；％％ o ——打开或关闭文字的上划线。

例如： ABCDE ——％％ o ABC ％％ o DE ；％％ u ——打开或关闭文字的下划线。

例如： ABCDE —— AB ％％ u CDE ％％ u编辑：Hancejohn 日期：Mar. 2, 2011方法一：Step1：双击要标注的尺寸的尺寸数值(以打开特性属性对话框)；Step2：在弹出的“特性”属性对话框中，找到“公差”项，然后再“公差”项里设置：“显示公差”：“极限偏差”“公差下偏差”：输入你要求的下偏差的值(上面设置为“极限偏差”或“极限尺寸”时才可以设置该值；且对话框中的下偏差值已含“-”，如：下偏差为“-0.1”则输入0.1)“公差上偏差”：输入你要求的上偏差的值(上面设置为“对称”、“极限偏差”或“极限尺寸”时才可以设置该值且对话框中的上偏差值已含“+”，如：上偏差为“+0.2”则输入0.2)“公差文字高度”：输入公差文字高度是基准尺寸文字高度的比例，按照国家标准规定，极限偏差的字体应比基准尺寸的字体小一号、下偏差应与基本尺寸平齐，因此“偏差文字高度”一般设为0.7(默认为0.71即可，即极限偏差字高为基准尺寸字高的0.71倍)、“水平放置偏差”设为“下”(默认为“下”)“公差精度”：选择你要公差的小数点位数，如：下偏差为-0.10，则设为0.00，如果下偏差为-0.100则设为0.000方法二：Step1：双击要标注的尺寸的尺寸数值(以打开特性属性对话框)；Step2：在弹出的“特性”属性对话框中，找到“文字”项，然后再“文字替代”项里在英文输入状态下输入“<>{\H0.71x;\S-0.10^+0.20;}”(不含双引号“”)也可以实现标注偏差。

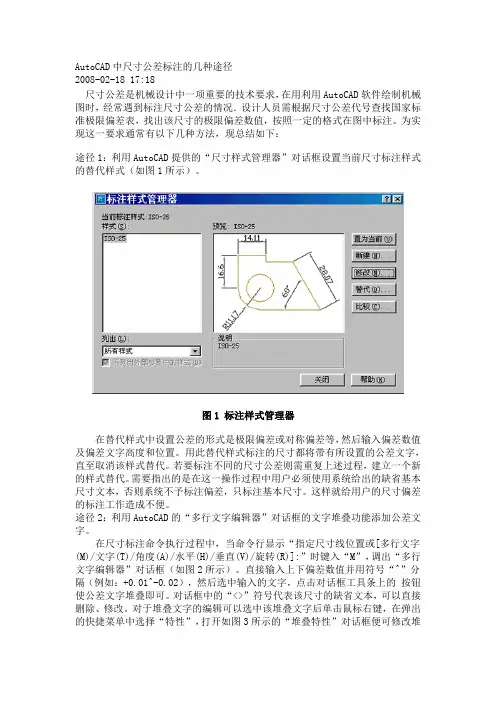

AutoCAD中尺寸公差标注的几种途径2008-02-18 17:18尺寸公差是机械设计中一项重要的技术要求，在用利用AutoCAD软件绘制机械图时，经常遇到标注尺寸公差的情况．设计人员需根据尺寸公差代号查找国家标准极限偏差表，找出该尺寸的极限偏差数值，按照一定的格式在图中标注。

为实现这一要求通常有以下几种方法，现总结如下：途径1：利用AutoCAD提供的“尺寸样式管理器”对话框设置当前尺寸标注样式的替代样式（如图1所示）。

图1 标注样式管理器在替代样式中设置公差的形式是极限偏差或对称偏差等，然后输入偏差数值及偏差文字高度和位置。

用此替代样式标注的尺寸都将带有所设置的公差文字，直至取消该样式替代。

若要标注不同的尺寸公差则需重复上述过程，建立一个新的样式替代。

需要指出的是在这一操作过程中用户必须使用系统给出的缺省基本尺寸文本，否则系统不予标注偏差，只标注基本尺寸。

这样就给用户的尺寸偏差的标注工作造成不便。

途径2：利用AutoCAD的“多行文字编辑器”对话框的文字堆叠功能添加公差文字。

在尺寸标注命令执行过程中，当命令行显示“指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:”时键入“M”，调出“多行文字编辑器”对话框（如图2所示）。

直接输入上下偏差数值并用符号“^”分隔（例如：+0.01^-0.02），然后选中输入的文字，点击对话框工具条上的按钮使公差文字堆叠即可。

对话框中的“<>”符号代表该尺寸的缺省文本，可以直接删除、修改。

对于堆叠文字的编辑可以选中该堆叠文字后单击鼠标右键，在弹出的快捷菜单中选择“特性”，打开如图3所示的“堆叠特性”对话框便可修改堆叠文字的内容、大小、位置等内容。

图2 多行文字编辑器图3 堆叠特性对话框这种方法比直接使用AutoCAD的公差标注功能要简便，可用于线性标注、对齐标注、直（半）径标注和角度标注，但不能用于基线标注和连续标注。

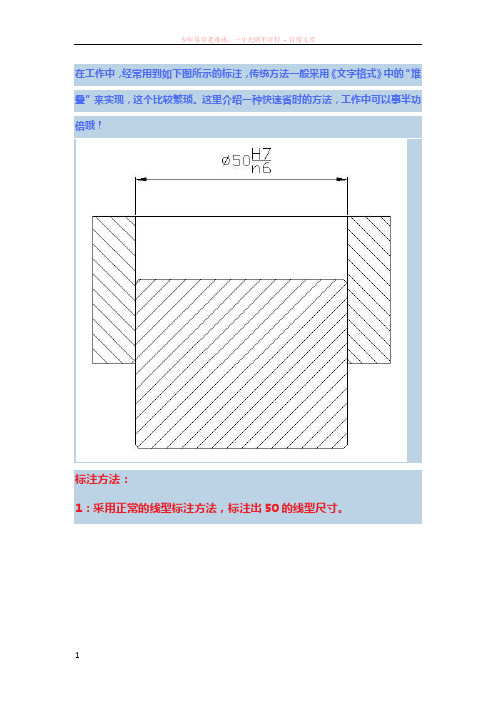

在工作中，经常用到如下图所示的标注，传统方法一般采用《文字格式》中的“堆叠”来实现，这个比较繁琐。

这里介绍一种快速省时的方法，工作中可以事半功倍哦！
标注方法：
1：采用正常的线型标注方法，标注出50的线型尺寸。

2：双击该尺寸，在弹出的尺寸特性对话框中，找到文字标签中最下面的“文字替代”项，如下左图；
3：在“文字替代”右侧的空白表单中输入%%c<>\SH7/n6，如下右图。

4：回车或鼠标点击绘图区，大功告成哈。

注释：%%C是直径符号定义；<>是尺寸数字替代符，图形更改后，标注尺寸会自动更正；\S是表示后面要进行分数标注；H7/n6是配合公差代号。

同理，如果想标注如下图形式，则在“文字替代”右侧的空白表单中输入<>\S1/2即可
一个零件图中有多个相似的标注是，只要复制“文字替代”的空白表单中输入的公式，粘贴到新尺寸中，修改\S后面的分数值即可。

如复制：%%c<>\SH7/n6，粘贴到新尺寸中并修改
为：%%c<>\SH8/m6
亲，如果这个方法能帮到您，请喜欢哦！。

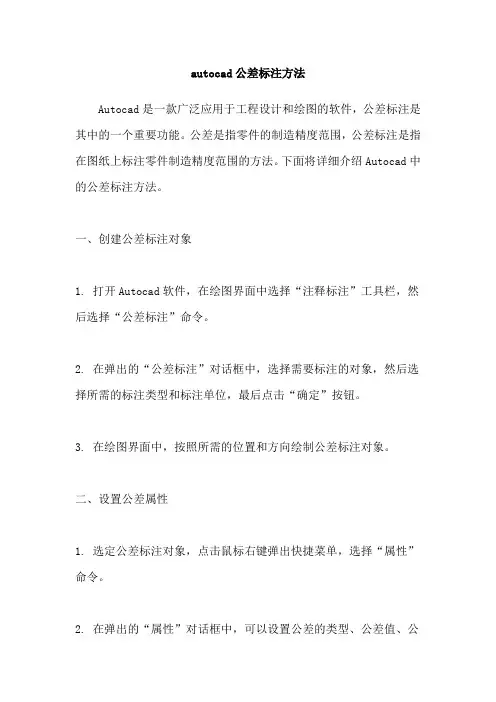

autocad公差标注方法
Autocad是一款广泛应用于工程设计和绘图的软件，公差标注是其中的一个重要功能。

公差是指零件的制造精度范围，公差标注是指在图纸上标注零件制造精度范围的方法。

下面将详细介绍Autocad中的公差标注方法。

一、创建公差标注对象
1. 打开Autocad软件，在绘图界面中选择“注释标注”工具栏，然后选择“公差标注”命令。

2. 在弹出的“公差标注”对话框中，选择需要标注的对象，然后选择所需的标注类型和标注单位，最后点击“确定”按钮。

3. 在绘图界面中，按照所需的位置和方向绘制公差标注对象。

二、设置公差属性
1. 选定公差标注对象，点击鼠标右键弹出快捷菜单，选择“属性”命令。

2. 在弹出的“属性”对话框中，可以设置公差的类型、公差值、公
差符号和公差单位等属性。

3. 点击“确定”按钮保存设置，完成公差标注属性的设置。

三、编辑公差标注对象
1. 选定公差标注对象，点击鼠标右键弹出快捷菜单，选择“编辑”命令。

2. 在弹出的编辑界面中，可以修改公差标注对象的位置、大小、旋转角度和文本内容等属性。

3. 修改完成后，点击“确定”按钮保存修改，完成公差标注对象的编辑。

总结
公差标注是Autocad中的一个重要功能，可以帮助工程师和设计师更好地表达零件的制造精度范围，提高了设计和制造的精度和准确性。

在使用Autocad进行公差标注时，需要注意选择合适的标注类型和单位，并对公差标注对象进行适当的设置和编辑，以获得更好的效果。

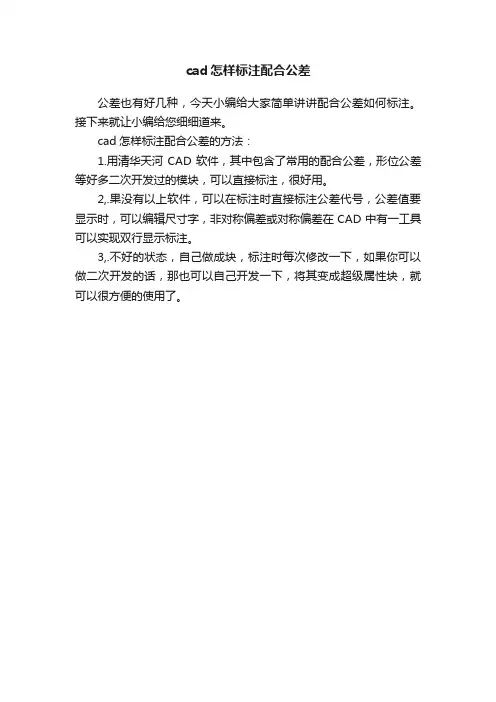

cad怎样标注配合公差
公差也有好几种，今天小编给大家简单讲讲配合公差如何标注。

接下来就让小编给您细细道来。

cad怎样标注配合公差的方法：
1.用清华天河CAD软件，其中包含了常用的配合公差，形位公差等好多二次开发过的模块，可以直接标注，很好用。

2,.果没有以上软件，可以在标注时直接标注公差代号，公差值要显示时，可以编辑尺寸字，非对称偏差或对称偏差在CAD中有一工具可以实现双行显示标注。

3,.不好的状态，自己做成块，标注时每次修改一下，如果你可以做二次开发的话，那也可以自己开发一下，将其变成超级属性块，就可以很方便的使用了。

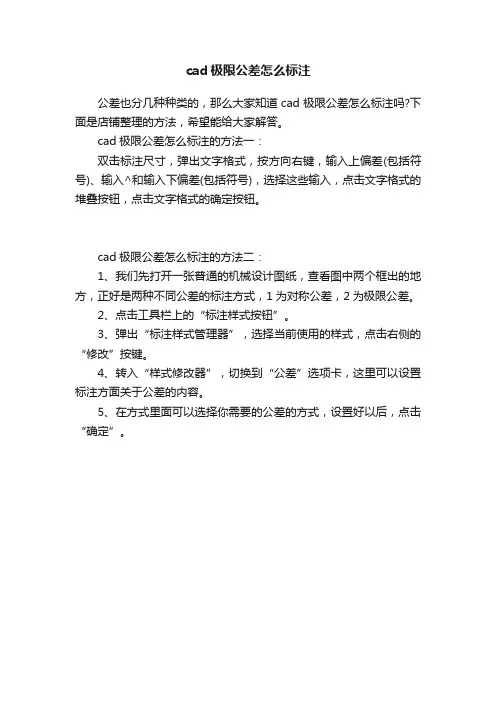

cad极限公差怎么标注
公差也分几种种类的，那么大家知道cad极限公差怎么标注吗?下面是店铺整理的方法，希望能给大家解答。

cad极限公差怎么标注的方法一：
双击标注尺寸，弹出文字格式，按方向右键，输入上偏差(包括符号)、输入^和输入下偏差(包括符号)，选择这些输入，点击文字格式的堆叠按钮，点击文字格式的确定按钮。

cad极限公差怎么标注的方法二：
1、我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。

2、点击工具栏上的“标注样式按钮”。

3、弹出“标注样式管理器”，选择当前使用的样式，点击右侧的“修改”按键。

4、转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。

5、在方式里面可以选择你需要的公差的方式，设置好以后，点击“确定”。

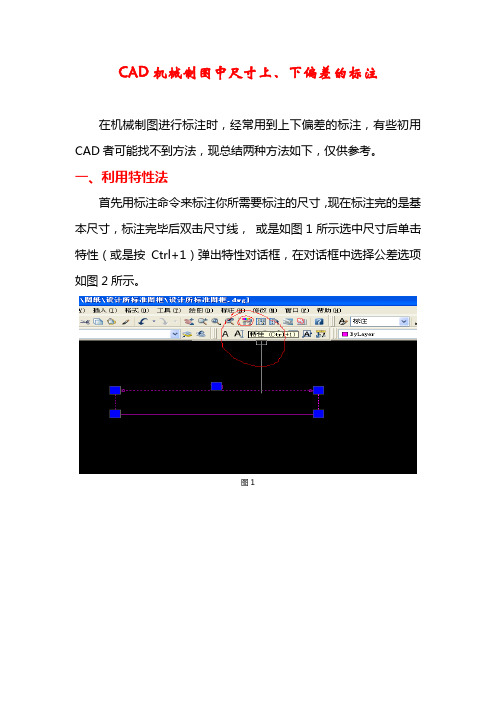

CAD机械制图中尺寸上、下偏差的标注在机械制图进行标注时，经常用到上下偏差的标注，有些初用CAD者可能找不到方法，现总结两种方法如下，仅供参考。

一、利用特性法首先用标注命令来标注你所需要标注的尺寸，现在标注完的是基本尺寸，标注完毕后双击尺寸线，或是如图1所示选中尺寸后单击特性（或是按Ctrl+1）弹出特性对话框，在对话框中选择公差选项如图2所示。

图1图2在公差选项中“显示公差”中选“极限偏差”，如图3所示；在“公差文字高度”中输入“0.6”，如图4所示；在公差精度中选“0.000”，如图5所示。

图3图4图5图6水平放置公差中选“中”；在公差上、下偏差中输入你所需偏差回车即可得到想要的结果，如图7所示。

图7如果上下偏差有为“0”标注时，有可能出现“0”前带有“+、-”的情况，如图8所示；此时你只要在上、下偏差中输入“空格+0”就OK！如图9。

图8输入空格+0 “-”消失OK ！二、利用多行文字法当画完图后，进行尺寸标注时，先用命令或是鼠标单击标注，标注后，输入命令ED ，选择要修改的标注对象，此时标注文字为多行文字。

在多行文字编辑器中进行修改：标注配合时，如87H h 当画完图后，进行尺寸标注时，先用命令或是鼠标单击标注，标注后，输入命令ED ，选择要修改的标注对象，此时标注文字为多行文字。

在多行文字编辑器中进行修改：标注配合时，如87H h 时，在对话框中输入基本尺寸，再输入H8/h7，选中H8/h7，单击堆叠，确定后即可。

标注上下偏差时，如0.0120.02120+-，同样在对话框中输入基本尺寸，再输入+0012^-0.021，选中+0012^-0.021，单击堆叠，确定后即可。

这是一种标注修改比较简单，实用的方法，可以一试。

cad公差标注我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。

通常我们标注公差可以在“标注样式”里面设置。

点击工具栏上的“标注样式按钮”，如果没有在工具栏上找到这个按钮的话，可以在工具栏空白处点击右键“autocad”------“样式”打上勾就有这个样式工具条了;或者是用快捷键”d”,也可以。

弹头出来“标示样式管理器”，挑选当前采用的样式，页面右侧的“修正”按键。

转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。

在方式里面可以挑选你须要的公差的方式设置好以后，点击“确定”，返回上一界面，点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。

但是这样设置以后，你的所有的标注都会出现设置过的那些公差，但是你图形中的尺寸不会都是带有公差的，所以这个方法还不是很实用。

如果必须比较便利的标示公差，那么这样搞，鼠标选上你必须标示公差的标示，然后键盘按“ed空格”(英文输入法状态下)，然后可以发生一个“文字格式”窗口，我们例如图示输出想标示的上下公差数值，然后用鼠标选上上下公差数值，然后页面窗口上的“b/a”拼接的按钮。

刚才一行输入的上下公差数值，变成了上下两行，然后点击窗口的“确定”按键，这个极限公差就算是输入完毕了。

再比如，我们修正一个r5那个数值，给他减少一个等距公差。

先选上r5，然后键盘按“ed空格”(英文输入法状态下)，弹头出来文字格式窗口，在r5后面输出“%%p0.05”，“%%p”可以变为“±”这样刚才输出的“0.05”就变为了我们所须要的等距公差，然后页面窗口的“确认”就可以了。

CAD 标注尺寸公差的教程
CAD 是Computer Aided Design 的缩写，意为电脑辅助设计，CAD 用途非常广泛在二维绘图、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。

大家进行绘图设计的时候我们经常要进行尺寸公差的标注，那么CAD 的公差是怎样标注的，今天小编就
和大家一起讲解一下。

CAD 标注尺寸公差的方法：
1、我们先打开一张普通的机械设计图纸，查看图中两个框出的
地方，正好是两种不同公差的标注方式，1 为对称公差，2 为极限公
差。

2、通常我们标注公差可以在“标注样式”里面设置。

点击工具栏
上的“标注样式按钮”，如果没有在工具栏上找到这个按钮的话，可以在
工具栏空白处点击右键“Autocad”------“样式”打上勾就有这个样式工具条了。

3、弹出“标注样式管理器”，选择当前使用的样式，点击右侧的“修改”按键。

4.转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注
方面关于公差的内容。

5.在方式里面可以选择你需要的公差的方式设置好以后，点击“确定”，返回上一界面，点击右侧的“置为当前”然后点击“关闭”关闭设
置界面就可以了。

但是这样设置以后，你的所有的标注都会出现设置过的那些公差，但是你图形中的尺寸不会都是带有公差的，所以这个方法还不是很实用。

6.如果要比较方便的标注公差，那么这样做，鼠标选中你要标注
公差的标注，然后键盘按“ED空格”(英文输入法状态下)，然后会出现一。

CAD 如何使用公差和配合标注CAD软件是一种广泛应用于设计和制图的工具，公差和配合标注在CAD设计中起着非常重要的作用。

公差和配合标注是指在工程制图中对零件尺寸和配合要求进行标记和说明的过程。

下面我们来详细了解一下，在CAD软件中如何使用公差和配合标注。

首先，打开CAD软件，选择合适的绘图模板开始绘制零件。

在绘制过程中，我们需要根据图纸要求确定零件的尺寸和配合要求。

接下来，我们来看一下如何使用公差标注。

公差标注主要用于标记零件的尺寸公差，即零件尺寸的允许偏差范围。

在CAD软件中，可以通过以下步骤实现公差标注：1. 选择“标注”工具栏中的“公差”工具，或者使用快捷键“GT”，进入公差标注模式。

2. 在零件上点击需要标记公差的尺寸，CAD软件会自动弹出公差标注框。

3. 在公差标注框中填写公差数值和公差类型，例如“±0.1”表示公差为正负0.1。

4. 移动鼠标放置公差标注的位置，单击鼠标左键完成公差标注。

在公差标注的过程中，我们可以根据图纸要求选择合适的公差类型，如线性公差、角度公差、平面度公差等。

同时，我们还可以通过调整公差标注的位置和大小来保证图纸的整洁和清晰。

接下来，让我们来了解一下如何使用配合标注。

配合标注主要用于标记零件的配合要求，即零件之间的相互关系。

在CAD软件中，可以通过以下步骤实现配合标注：1. 选择“标注”工具栏中的“标注”工具，或者使用快捷键“DT”，进入标注模式。

2. 在零件上点击需要标记配合的位置，CAD软件会自动弹出配合标注框。

3. 在配合标注框中选择合适的配合类型，如轴向配合、面向配合、装配配合等。

4. 移动鼠标放置配合标注的位置，单击鼠标左键完成配合标注。

在配合标注的过程中，我们需要根据图纸要求选择合适的配合类型，并确保标注的位置和大小符合要求。

配合标注一般需要标注在零件的相应轮廓上，以便工程师和操作人员理解和执行。

总结起来，CAD软件中使用公差和配合标注十分重要。

cad中极限公差怎么标注
公差有几种，在CAD里面经常用到，那么大家知道cad中极限公差怎么标注吗?下面是店铺整理的cad中极限公差怎么标注的方法，希望能给大家解答。

cad中极限公差标注的方法一
1、双击标注尺寸，弹出文字格式，按方向右键，输入上偏差(包括符号)、输入^和输入下偏差(包括符号)，选择这些输入，点击文字格式的堆叠按钮，点击文字格式的确定按钮。

cad中极限公差标注的方法二
1、我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。

2、点击工具栏上的“标注样式按钮”。

3、弹出“标注样式管理器”，选择当前使用的样式，点击右侧的“修改”按键。

4、转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。

5、在方式里面可以选择你需要的公差的方式，设置好以后，点击“确定”。

cad如何将正负号公差打出来
如何在CAD中将正负号公差打出来呢?下面由店铺告诉大家cad 如何将正负号公差打出来，快跟我一起来学习吧。

cad将正负号公差打出来的方法
1、我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。

2、通常我们标注公差可以在“标注样式”里面设置。

点击工具栏上的“标注样式按钮”，如果没有在工具栏上找到这个按钮的话，可以在工具栏空白处点击右键“Autocad”------“样式”打上勾就有这个样式工具条了。

3、弹出“标注样式管理器”，选择当前使用的样式，点击右侧的“修改”按键。

4、转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。

5、在方式里面可以选择你需要的公差的方式
设置好以后，点击“确定”，返回上一界面，点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。

但是这样设置以后，你的所有的标注都会出现设置过的那些公差，但是你图形中的尺寸不会都是带有公差的，所以这个方法还不是很实用。

6、如果要比较方便的标注公差，那么这样做，鼠标选中你要标注公差的标注，然后键盘按“ED空格”(英文输入法状态下)，然后会出现一个“文字格式”窗口，我们如图示输入想要标注的上下公差数值，然后用鼠标选中上下公差数值，然后点击窗口上的“b/a”堆叠的按钮。

7、刚才一行输入的上下公差数值，变成了上下两行，然后点击窗口的“确定”按键，这个极限公差就算是输入完毕了。

cad图形的公差应该怎么标注
推荐文章
cad中如何给图形标注公差热度： cad给图形标注公差的教程热度： cad图形上的尺寸公差怎么标注热度： cad图形标注公差的方法热度：如何给cad图形标注正负公差符号热度：
其实许多cad图形除了标注尺寸之外，这些尺寸都还需要公差。

那么大家知道cad图形的公差应该怎么标注吗?下面是店铺整理的cad 图形的公差应该怎么标注的方法，希望能帮到大家!
cad图形的公差应该标注的方法
打开CAD软件后，在工具条上点击矩形按钮。

在屏幕上随便画个矩形，然后在上方的工具栏上点击标注里的线性，对这个所画的矩形尺寸进行标注。

从图中可以看到尺寸标出来后，矩形的长度和宽度有小数也没有公差。

假设现在要修改成这个矩形的长度是75，宽度是35。

它们的上公差是+0.2，下公差是-0.3。

双击长度方向尺寸76.1，弹出标注内容的对话框。

这里便可以对尺寸和公差进行修改，在基本尺寸把76.1改成75。

勾选偏差，输入上偏差0.2，下偏差-0.3。

单击确认后，我们可以看到下面长度方向的尺寸由原先的76.1变成了我们所要修改的尺寸。

用同样的方法，宽度方向的尺寸双击后，把原先的尺寸修改成35，然后再设置下所需要的公差。

单击确认后，以下便是图纸的最终结果。
