尺寸公差的标注方法

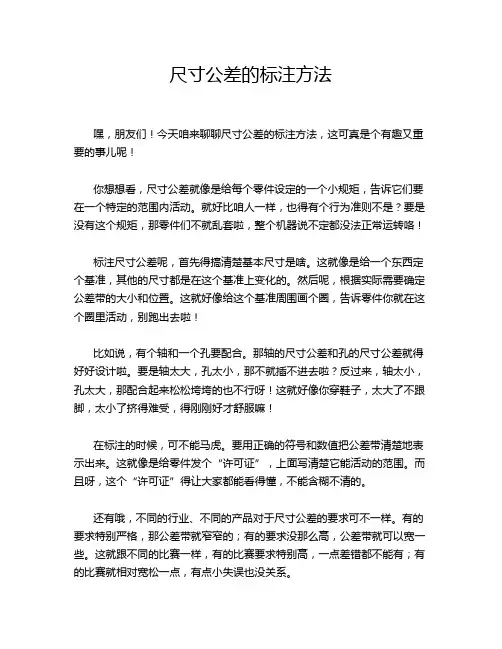

尺寸公差的标注方法嘿，朋友们！今天咱来聊聊尺寸公差的标注方法，这可真是个有趣又重要的事儿呢！你想想看，尺寸公差就像是给每个零件设定的一个小规矩，告诉它们要在一个特定的范围内活动。

就好比咱人一样，也得有个行为准则不是？要是没有这个规矩，那零件们不就乱套啦，整个机器说不定都没法正常运转咯！标注尺寸公差呢，首先得搞清楚基本尺寸是啥。

这就像是给一个东西定个基准，其他的尺寸都是在这个基准上变化的。

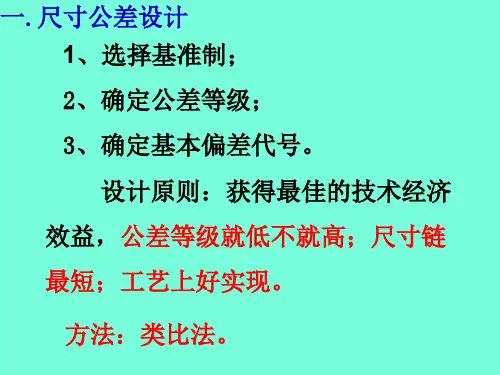

然后呢，根据实际需要确定公差带的大小和位置。

这就好像给这个基准周围画个圈，告诉零件你就在这个圈里活动，别跑出去啦！比如说，有个轴和一个孔要配合。

那轴的尺寸公差和孔的尺寸公差就得好好设计啦。

要是轴太大，孔太小，那不就插不进去啦？反过来，轴太小，孔太大，那配合起来松松垮垮的也不行呀！这就好像你穿鞋子，太大了不跟脚，太小了挤得难受，得刚刚好才舒服嘛！在标注的时候，可不能马虎。

要用正确的符号和数值把公差带清楚地表示出来。

这就像是给零件发个“许可证”，上面写清楚它能活动的范围。

而且呀，这个“许可证”得让大家都能看得懂，不能含糊不清的。

还有哦，不同的行业、不同的产品对于尺寸公差的要求可不一样。

有的要求特别严格，那公差带就窄窄的；有的要求没那么高，公差带就可以宽一些。

这就跟不同的比赛一样，有的比赛要求特别高，一点差错都不能有；有的比赛就相对宽松一点，有点小失误也没关系。

大家可别小看了尺寸公差的标注方法呀，这可是关系到产品质量和性能的重要环节呢！要是标错了，那生产出来的东西可能就没法用啦，这多浪费呀！所以呀，咱们在标注的时候一定要认真仔细，多检查几遍，确保万无一失。

总之呢，尺寸公差的标注方法就像是给零件们定的规矩，让它们能在合适的范围内活动，保证产品的质量和性能。

咱们可得把这个规矩定好咯，这样才能造出好东西来呀！你们说是不是这个理儿？。

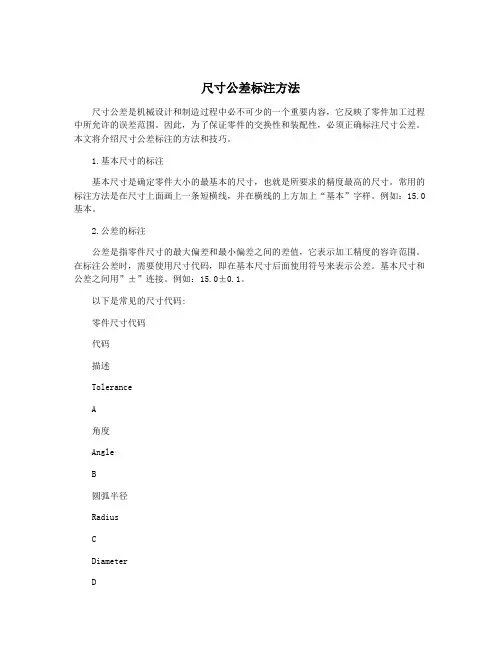

尺寸公差标注方法尺寸公差是机械设计和制造过程中必不可少的一个重要内容，它反映了零件加工过程中所允许的误差范围。

因此，为了保证零件的交换性和装配性，必须正确标注尺寸公差。

本文将介绍尺寸公差标注的方法和技巧。

1.基本尺寸的标注基本尺寸是确定零件大小的最基本的尺寸，也就是所要求的精度最高的尺寸。

常用的标注方法是在尺寸上面画上一条短横线，并在横线的上方加上“基本”字样。

例如：15.0基本。

2.公差的标注公差是指零件尺寸的最大偏差和最小偏差之间的差值，它表示加工精度的容许范围。

在标注公差时，需要使用尺寸代码，即在基本尺寸后面使用符号来表示公差。

基本尺寸和公差之间用”±”连接。

例如：15.0±0.1。

以下是常见的尺寸代码:零件尺寸代码代码描述ToleranceA角度AngleB圆弧半径RadiusCDiameterD直径E总长LengthF宽度WidthG深度Depth公差区域是指零件尺寸允许的误差范围，在标注公差区域时，需要使用双线标注法。

双线标注法是将两条平行的线连接起来，线之间写上公差代码和公差数值。

例如：15.0±0.1---- -0.1，+0.1公差带是指尺寸公差允许的误差范围所在的区域，其包括上下限公差带和对称公差带。

上下限公差带将公差带分为两个不重叠的区域，其中上部表示最大公差值，下部表示最小公差值，对称公差带是指公差带的两边均为最大或最小公差值。

在标注公差带时，需要使用单线标注法。

例如：15.0±0.1有时一个尺寸上可能需要同事标注多种不同的公差，此时，需要按照公差顺序，先标注基本尺寸和第一道公差，然后标注第二道公差，第三道以及更多的公差。

例如：15.0±0.1, -0.05尺寸公差的位置标注是指标注公差的位置，通常采用公差符号加上尺寸码的方法进行标注。

例如：15.0H7。

关于尺寸公差的标注方法和技巧就介绍到这里，希望对读者有所帮助。

标注尺寸公差时要注意精确度和合理性，合理的尺寸公差标注可以方便加工与检验，提高产品的质量和稳定性。

尺寸公差知识点总结为了确保制造的零件能够在装配过程中相互配合，满足设计要求，工程师和制造商通常会在零件的图纸上标注尺寸公差。

尺寸公差是指在规定的尺寸范围内允许的变化范围，它包括两个部分：基本尺寸和公差。

基本尺寸是零件上的理论尺寸，而公差则是允许的尺寸变化范围。

尺寸公差的使用可以有效地控制零件的尺寸，确保零件能够在装配过程中相互配合，并且满足设计要求。

本文将就尺寸公差的定义、分类、标注、计算和应用等方面进行详细的介绍。

一、尺寸公差的定义尺寸公差是指在规定的尺寸范围内允许的变化范围，它包括两个部分：基本尺寸和公差。

基本尺寸是零件上的理论尺寸，通常由一条粗实线表示。

公差则是允许的尺寸变化范围，它由上偏差和下偏差两部分组成，通常用字母T表示。

上偏差表示零件允许的最大尺寸，下偏差表示零件允许的最小尺寸。

例如，一个孔的基本尺寸为25mm，公差为±0.1mm，则上偏差为25.1mm，下偏差为24.9mm。

公差可以通过最大材料条件、无限制公差等方式来表示。

尺寸公差的使用可以有效地控制零件的尺寸，确保零件能够在装配过程中相互配合，并且满足设计要求。

它对于确保零件的质量、提高产品的互换性、降低生产成本等方面都具有重要的作用。

二、尺寸公差的分类根据尺寸公差的特点和作用，可以将其分为等差公差、不等差公差和无公差。

1、等差公差等差公差是指在规定的尺寸范围内，零件上的各个尺寸公差都是相等的。

这种公差适用于要求较为简单的零件，使得制造过程更加简便。

2、不等差公差不等差公差是指在规定的尺寸范围内，零件上的各个尺寸公差是不相等的。

这种公差适用于对零件要求较高的情况，可以更好地控制零件的尺寸，并且确保零件能够在装配过程中相互配合。

3、无公差无公差是指制造图样上没有公差的标注，即零件的加工尺寸与图样上的基本尺寸要完全相等。

这种情况在要求较为简单的零件上较为常见。

三、尺寸公差的标注方式在图纸上标注尺寸公差是非常重要的，可以通过以下几种方式来进行标注：1、直线公差标注直线公差标注是最简单直观的一种标注方式，通常采用线段和箭头来表示公差的范围。

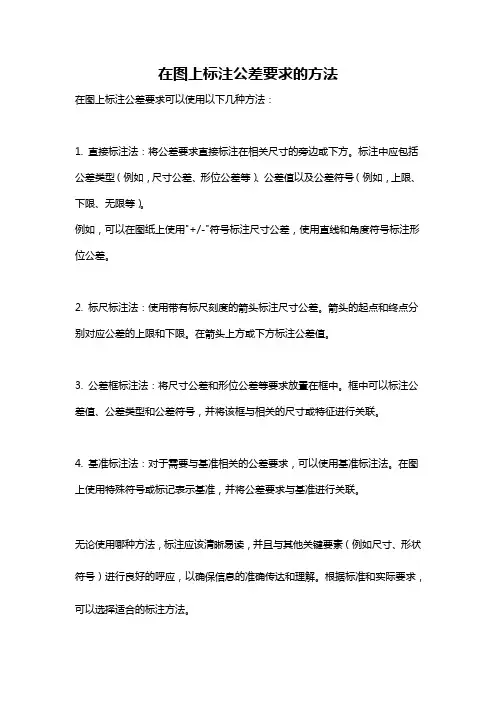

在图上标注公差要求的方法
在图上标注公差要求可以使用以下几种方法：
1. 直接标注法：将公差要求直接标注在相关尺寸的旁边或下方。

标注中应包括公差类型（例如，尺寸公差、形位公差等）、公差值以及公差符号（例如，上限、下限、无限等）。

例如，可以在图纸上使用"+/-"符号标注尺寸公差，使用直线和角度符号标注形位公差。

2. 标尺标注法：使用带有标尺刻度的箭头标注尺寸公差。

箭头的起点和终点分别对应公差的上限和下限。

在箭头上方或下方标注公差值。

3. 公差框标注法：将尺寸公差和形位公差等要求放置在框中。

框中可以标注公差值、公差类型和公差符号，并将该框与相关的尺寸或特征进行关联。

4. 基准标注法：对于需要与基准相关的公差要求，可以使用基准标注法。

在图上使用特殊符号或标记表示基准，并将公差要求与基准进行关联。

无论使用哪种方法，标注应该清晰易读，并且与其他关键要素（例如尺寸、形状符号）进行良好的呼应，以确保信息的准确传达和理解。

根据标准和实际要求，可以选择适合的标注方法。

第八节尺寸公差与配合注法（GB/T 4458.5-2003）公差是反映对制造零件精度要求的，配合是反映相配零件之间存在的间隙或过盈情况的，即互相结合的松紧关系。

所以，标注公差与配合是图样中不可缺少的内容。

本标准规定了机械图样中尺寸公差与配合公差的标注方法, 适用于机械图样中尺寸公差(线性尺寸公差和角度尺寸公差)与配合的标注方法。

本标准从2003年12月1日实施，并自实施之日起代替GB/T 4458.5-1984《机械制图尺寸公差与配合注法》。

一、基本要求1、公差带的代号及公差等级的代号等要符合GB/T 1800《极限与配合基础》的规定。

2、字体的写法应符合GB/T 14691-1993《技术制图字体》的规定。

3、尺寸注法要符合GB/T 4458.4-2003《机械制图尺寸注法》的规定。

二、在零件图上的公差注法（一）线性尺寸公差的注法在图样中标注线性尺寸公差的方法，常用的有标注公差带代号、标注极限偏差、同时标注公差带代号和极限偏差等三种形式。

1、标注公差带代号随着公差与配合标准化工作的进展，对于采用标准公差的尺寸，可以直接标注公差带代号，这对于用量规（公差带的代号往往就是量规的代号）检验的场合十分简便。

标注公差带代号对公差等级和配合性质的概念都比较明确，在图样中标注也简单。

但缺点是具体的尺寸极限偏差不能直接看出。

（注意：当采用公差带代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边，如图2-160、图2-161）。

图2-160 注写公差带代号的公差注法(一) 图2-161 注写公差带代号的公差注法(二)2、标注极限偏差在基本尺寸后标注极限偏差的方法，尺寸的实际大小比较直观，为单件、小批生产所欢迎。

至于标注极限偏差的具体方法，现说明如下：①极限偏差数字的高度：GB/T 4458.5-2003仍规定极限偏差数字比基本尺寸的数字小一号，其优点是突出了基本尺寸，标注极限偏差所占地位较小。

②极限偏差标注的位置：上偏差应注在基本尺寸数字的右上方，下偏差注在基本尺寸数字的右下方，并且下偏差的数字必须与基本尺寸数字注在同一底线上，如图2-162、图2-163。

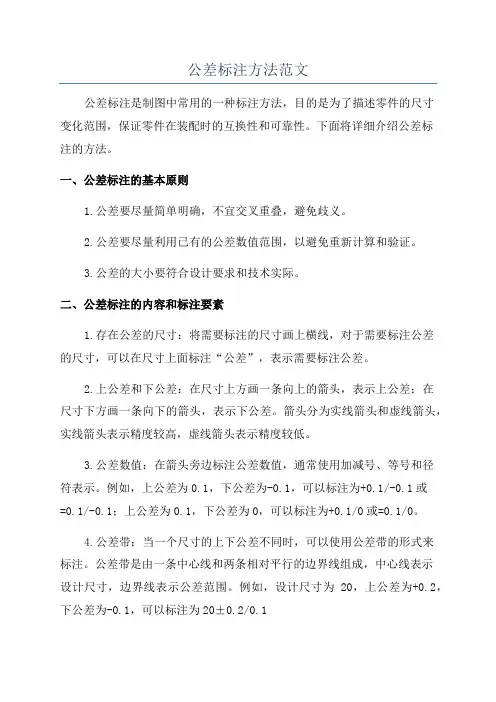

公差标注方法范文公差标注是制图中常用的一种标注方法，目的是为了描述零件的尺寸变化范围，保证零件在装配时的互换性和可靠性。

下面将详细介绍公差标注的方法。

一、公差标注的基本原则1.公差要尽量简单明确，不宜交叉重叠，避免歧义。

2.公差要尽量利用已有的公差数值范围，以避免重新计算和验证。

3.公差的大小要符合设计要求和技术实际。

二、公差标注的内容和标注要素1.存在公差的尺寸：将需要标注的尺寸画上横线，对于需要标注公差的尺寸，可以在尺寸上面标注“公差”，表示需要标注公差。

2.上公差和下公差：在尺寸上方画一条向上的箭头，表示上公差；在尺寸下方画一条向下的箭头，表示下公差。

箭头分为实线箭头和虚线箭头，实线箭头表示精度较高，虚线箭头表示精度较低。

3.公差数值：在箭头旁边标注公差数值，通常使用加减号、等号和径符表示。

例如，上公差为0.1，下公差为-0.1，可以标注为+0.1/-0.1或=0.1/-0.1；上公差为0.1，下公差为0，可以标注为+0.1/0或=0.1/0。

4.公差带：当一个尺寸的上下公差不同时，可以使用公差带的形式来标注。

公差带是由一条中心线和两条相对平行的边界线组成，中心线表示设计尺寸，边界线表示公差范围。

例如，设计尺寸为20，上公差为+0.2，下公差为-0.1，可以标注为20±0.2/0.15.表面质量和形状公差：对于表面质量和形状公差的标注，可以使用相应的图形符号来表示，如圆形度公差可以使用一个圆以及圆心和刻度线来标注。

三、公差标注的常用方法1.使用公差表：公差表是一种根据工程标准提供的公差数值进行标注的方法，可以根据不同的要求选择合适的公差标准。

2.使用公差符号：公差符号是一种简洁明了的标注方式，使用各种符号来表示公差范围和公差等级，如“肩”表示平均值，“极限”表示不同等级的公差。

3.使用公差带：公差带是一种快速简便的公差标注方法，尤其适用于标注多个尺寸的公差范围。

公差带可以使用不同的颜色来标注不同的公差带。

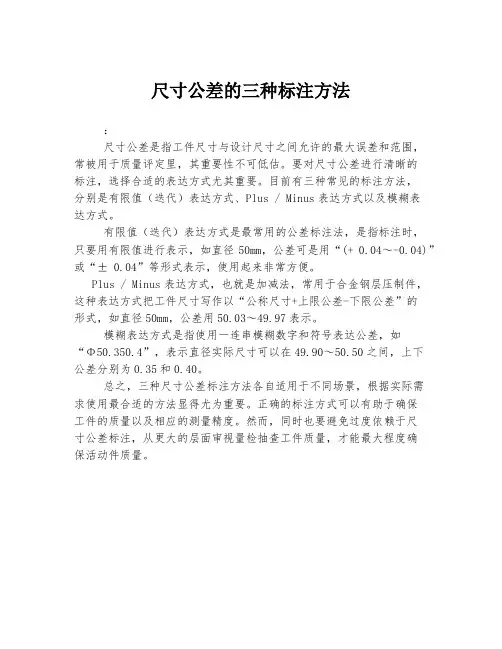

尺寸公差的三种标注方法
：
尺寸公差是指工件尺寸与设计尺寸之间允许的最大误差和范围，
常被用于质量评定里，其重要性不可低估。

要对尺寸公差进行清晰的
标注，选择合适的表达方式尤其重要。

目前有三种常见的标注方法，
分别是有限值（迭代）表达方式、Plus / Minus表达方式以及模糊表
达方式。

有限值（迭代）表达方式是最常用的公差标注法，是指标注时，
只要用有限值进行表示，如直径50mm，公差可是用“(+ 0.04～-0.04)”或“± 0.04”等形式表示，使用起来非常方便。

Plus / Minus表达方式，也就是加减法，常用于合金钢层压制件，这种表达方式把工件尺寸写作以“公称尺寸+上限公差-下限公差”的
形式，如直径50mm，公差用50.03～49.97表示。

模糊表达方式是指使用一连串模糊数字和符号表达公差，如
“Φ50.350.4”，表示直径实际尺寸可以在49.90～50.50之间，上下
公差分别为0.35和0.40。

总之，三种尺寸公差标注方法各自适用于不同场景，根据实际需
求使用最合适的方法显得尤为重要。

正确的标注方式可以有助于确保
工件的质量以及相应的测量精度。

然而，同时也要避免过度依赖于尺
寸公差标注，从更大的层面审视量检抽查工件质量，才能最大程度确
保活动件质量。

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。

公差标注符号表公差标注是工程制图中非常重要的一环，它用于表示工件尺寸与形状的允许差异范围，确保产品的质量和可制造性。

公差标注符号表是一种图形组合，由不同的符号和线段组成，用于明确规定公差的类型和数值。

本文将详细介绍公差标注符号表的使用规则和示例。

一、线性尺寸公差标注1. 直线尺寸公差直线尺寸公差是描述两个平行直线之间的距离、两个垂直直线之间的距离或两个直线之间的间距的公差标注。

它通常用带箭头的横线表示，箭头指向公差范围内的一侧。

公差值写在箭头的下方，如图1所示。

[图1：直线尺寸公差示例]2. 倾斜线尺寸公差倾斜线尺寸公差是指描述两个倾斜线之间的夹角的公差标注。

它通常用圆角矩形或带有角度符号的角框表示，公差值写在角框内部，如图2所示。

[图2：倾斜线尺寸公差示例]二、形状公差标注1. 圆度公差圆度公差用于描述圆形工件的偏离程度。

它通常用直线和带有圆弧符号的圆表示，公差值写在圆弧内部，如图3所示。

[图3：圆度公差示例]2. 全角公差全角公差是指描述角度的公差标注，用于表达角度的允许范围。

它通常用扇形表示，公差值写在扇形内部，如图4所示。

[图4：全角公差示例]三、位置公差标注1. 封闭孔位置公差封闭孔位置公差用于描述孔的位置关系。

它通常用带有箭头的十字线或直线和圆组合的符号表示，箭头指向公差范围内的一侧，公差值写在箭头下方，如图5所示。

[图5：封闭孔位置公差示例]2. 线段位置公差线段位置公差用于描述线段的位置关系。

它通常用带有箭头的横线表示，箭头指向公差范围内的一侧，公差值写在箭头下方，如图6所示。

[图6：线段位置公差示例]四、配合公差标注配合公差用于描述配合尺寸和形状的公差标注。

常用的符号有H、C、P、S等，分别表示配合孔、配合轴、配合圆柱、配合球的公差类型。

公差值写在符号的旁边，如图7所示。

[图7：配合公差示例]五、表面质量公差标注表面质量公差用于描述工件表面质量的公差标注。

常用的符号有Ra、Rz等，分别表示表面粗糙度的公差类型。

公差标注方法公差标注是工程图纸中非常重要的一环，它能够准确地描述零件的尺寸和形状要求，确保零件能够在实际加工中达到设计要求。

因此，正确的公差标注方法对于工程设计和制造具有重要意义。

本文将介绍几种常见的公差标注方法，希望能够为工程师们提供一些参考和帮助。

一、基本尺寸与公差的表示方法。

在工程图纸中，通常会使用基本尺寸和公差的表示方法来描述零件的尺寸要求。

基本尺寸是零件的实际尺寸，而公差则是允许的尺寸偏差范围。

基本尺寸通常用实线表示，而公差则用虚线框起来，并在其上方或下方注明公差数值。

例如，一个孔的直径为￠20，公差为±0.1，则可表示为￠20±0.1。

二、公差的表示方法。

1. 限制公差法。

限制公差法是指在工程图纸上直接标注公差数值，如￠20±0.1。

这种方法简单直观，易于理解和识别，适用于一般情况下的公差标注。

2. 无限制公差法。

无限制公差法是指在工程图纸上不标注公差数值，而是在零件尺寸后面注明公差带，如￠20H7。

这种方法适用于一些特殊情况，如对零件的装配配合要求较高时。

三、公差的堆叠表示法。

在实际的工程设计中，往往会有多个公差叠加在一起的情况，这时就需要使用公差的堆叠表示法来描述。

例如，一个孔的直径为￠20，公差为±0.1，圆度公差为0.05，则可以表示为￠20±0.1⊙0.05。

四、公差的位置标注方法。

在工程图纸上，公差的位置标注也是非常重要的。

一般来说，公差应该标注在基本尺寸的上方或下方，并使用等高线的形式进行标注，以确保公差与基本尺寸之间的关系清晰明了。

五、总结。

在工程设计中，正确的公差标注方法能够有效地指导零件的加工和装配，提高零件的质量和精度。

因此，工程师们在进行公差标注时，应该选择合适的表示方法，确保公差的准确传达和理解。

同时，也需要在实际的工程实践中不断总结经验，不断提高公差标注的准确性和规范性。

六、参考文献。

1.《机械制图基础》。

毛坯尺寸公差的标注方法
在绘图中，毛坯尺寸公差的标注方法是通过使用尺寸公差符号来表示。

最常用的尺寸公差符号有以下几种：
1. 直线：直线上方常用“±”表示公差，表示尺寸的上下限。

例如，如果一个直线尺寸为10 mm，公差为±0.1 mm，则可以标注为10±0.1 mm。

2. 直径：直径通常使用“”符号表示。

例如，如果一个圆柱直径为20 mm，公差为±0.05 mm，则可以标注为20±0.05 mm。

3. 角度：角度常使用小字母“α”或大写字母“Δ”表示。

例如，如果一个角度为30度，公差为±1度，则可以标注为α=30±1。

4. 圆度：圆度公差使用“C”符号表示。

例如，如果一个圆的圆度公差为0.02 mm，则可以标注为C0.02。

5. 平面度：平面度公差使用“F”符号表示。

例如，如果一个平面度公差为0.02 mm，则可以标注为F0.02。

这些是一些常见的毛坯尺寸公差的标注方法，具体使用哪种方法取决于具体的图纸和标准要求。

在实际应用中，可以根据需求选择适合的尺寸公差标注方法。

尺寸正负公差标注方法嘿，咱今儿个就来唠唠尺寸正负公差标注方法这档子事儿。

你说这尺寸正负公差标注啊，就好比是给一个东西画上了精确的“轮廓线”。

想象一下，要是没有这玩意儿，那制造出来的东西不就五花八门，啥样儿都有啦？那可不行，咱得让它们都乖乖地符合标准才行。

那怎么标注呢？首先啊，得搞清楚公差的范围。

这就像是给一个人量体裁衣，得知道合适的尺寸区间。

比如一个零件，它的长度要求在一定范围内，那这个范围就是公差啦。

然后呢，在图纸上明确地标注出来，让加工的人一看就明白。

标注的时候可不能马虎，要像写书法一样认真。

正负号可不能标错了，不然就全乱套啦！这就好像你本来要往左走，结果标成了往右，那不就南辕北辙了嘛。

而且标注的位置也要准确，不能模模糊糊的，得让人一眼就能找到。

还有啊，不同的行业、不同的产品，对公差的要求那也是不一样的。

就好比做衣服和造飞机，那要求能一样吗？做衣服可能稍微有点偏差还能穿，可飞机零件要是偏差大了，那可不得了，说不定就出大问题啦！咱再说说这标注的细节。

数字要写清楚，不能潦草，不然别人看成别的数了咋办？小数点也不能丢，这可是关键啊。

就像做菜放盐一样，放多了太咸，放少了没味，得恰到好处。

而且啊，标注公差可不是一锤子买卖，还得经常检查检查。

万一图纸被蹭花了，标注看不清了，那可就麻烦啦。

这就像你出门得照照镜子，看看自己穿戴整齐没有，一个道理。

在实际操作中，可别小瞧了这小小的公差标注。

它关系到产品的质量、性能，甚至是安全。

一个小小的失误，可能就会导致大问题。

所以啊，咱可得认真对待，不能有一丝一毫的马虎。

总之呢，尺寸正负公差标注方法可不是随随便便就能搞定的，得用心，得仔细。

它就像是一个无声的指挥家，指挥着生产的每一个环节，让产品都能符合要求，发挥出它们应有的作用。

咱可不能小瞧了它，要把它当成一项重要的任务来完成，这样才能造出好东西呀！。

基本尺寸和公差标注规范在工程设计和制造过程中，基本尺寸和公差标注是非常重要的。

它们帮助工程师和制造人员确保零件和产品的尺寸和公差符合预期的要求。

本文将介绍基本尺寸和公差的概念，并解释了常见的标注符号和标注方法。

基本尺寸基本尺寸是在零件或产品设计过程中所要达到的实际尺寸。

通常情况下，基本尺寸是由设计师根据实际需求确定的。

标注基本尺寸是工程图中最基本的部分，它描述了零件或产品的形状和尺寸特征。

基本尺寸的标注通常使用几何尺寸标注符号来表示。

几何尺寸标注符号有以下几种常见的形式：•直径符号（⌀）：表示基本尺寸为直径。

例如，⌀10表示基本尺寸为直径为10的圆。

•长度符号（L）：表示基本尺寸为长度。

例如，L20表示基本尺寸为长度为20的直线段。

•半径符号（R）：表示基本尺寸为半径。

例如，R5表示基本尺寸为半径为5的圆。

•角度符号（θ）：表示基本尺寸为角度。

例如，θ45°表示基本尺寸为45度的角。

在进行基本尺寸标注时，应该使用合适的尺寸单位，如毫米（mm）或英寸（in）。

标注应该清晰明确，并遵循国家或行业的相关标准。

公差公差是指允许的尺寸变动范围。

基本尺寸通常不可能完全精确地制造出来，因此需要根据设计要求设置公差。

公差提供了零件或产品的合理制造限度，并确保其与其他零件或产品的配合良好。

公差的表达通常使用公差尺寸标注符号来表示。

公差尺寸标注符号有以下几种常见的形式：•上下限符号（±）：表示公差为上下限。

例如，±0.05表示公差为±0.05的范围。

•最大与最小符号（∠）：表示公差为最大与最小限值。

例如，∠0.1表示公差为最大0.1和最小-0.1的范围。

•上限符号（+）：表示公差为上限。

例如，+0.01表示公差为上限为0.01的范围。

在进行公差标注时，应该清楚地指定公差的类型和数值。

一般而言，公差应该尽可能小，以提高产品的精度和质量。

标注方法基本尺寸和公差的标注方法在工程图中是非常重要的。

公差尺寸的正确写法尺寸公差通常采用标注符号来进行表示。

尺寸公差是指在制造和加工过程中，对于产品尺寸的允许变动范围。

标注尺寸公差是为了确保产品的质量和性能，以及与其他零部件的配合要求。

在标注尺寸公差时，通常采用标注符号和尺寸值来表示。

常见的尺寸公差标注符号有以下几种：线性尺寸公差，使用上下标的形式表示，上标表示上公差，下标表示下公差。

例如，公差为±0.1mm的线性尺寸可以表示为±0.1。

圆度公差，使用直径符号表示，后跟公差值。

例如，直径为Φ30的圆度公差为0.05可以表示为Φ30-0.05。

平面度公差，使用±符号表示，后跟公差值。

例如，平面度公差为±0.1的表面可以表示为±0.1。

垂直度公差，使用⊥符号表示，后跟公差值。

例如，垂直度公差为⊥0.2的表面可以表示为⊥0.2。

除了上述常见的公差标注符号，还有一些特殊的公差标注符号，如圆柱度、角度等，根据具体的产品和工艺要求，采用相应的标注符号进行标注。

尺寸公差标注的重要性与常见方法直线尺寸公差标注，采用上下标的形式，在尺寸上方标注上公差，在下方标注下公差。

例如，25 ± 0.1。

圆度公差标注，使用直径符号Φ标注，后跟公差值。

例如，Φ30 - 0.05表示直径为30的圆的公差值为0.05。

平面度公差标注，使用±符号表示平面度公差，后跟公差值。

例如，±0.1表示平面度公差为0.1。

垂直度公差标注，使用⊥符号表示垂直度公差，后跟公差值。

例如，⊥0.2表示垂直度公差为0.2。

对于复杂的产品和特殊的公差要求，可以根据相关的标准和设计要求进行标注。

此外，还可以使用图纸上的尺寸标注和公差带进行公差标注，以确保对尺寸公差的准确描述。

尺寸公差的三种标注方法
同一尺寸范围的三种标注形式
10±0.2；9.8（0,+0.4）；10.2（0,-0.4）这三种尺寸表达方式的区别是什么？——基本尺寸不同；上下偏差不同。

各自允许的总体误差有区别吗？
——均为0.4（公差相同）。

各自理论值是多少？
——如果，理论值是指基本尺寸的话，分别为10；9.8；10.2。

在实际生产加工或装配中，有什么区别？
——从理论上讲，因为三者的最大、最小极限尺寸均相同，所以没有区别。

从加工实际操作规律讲，三者被加工的实际尺寸数值，集中范围不同。

个人理解实际尺寸数值在接近基本尺寸的范围集中。

正负公差、正公差、负公差在实际加工时的集中值？
1、从加工者的掌控来说，标注10±0.2；9.8（0-+0.4）；10.2（0/-0.4)---大概分布在9.9-10.1---**9.8-10--**10.2-10；因为接近0位是最安全的，然后是缩小公差，这样报废的几率小点，合格的可能性大点。

2、从公差的尺寸分段来说。

0-10是一个段，10-18是一个段，显然9.8和10以及10.2不是一个段落，因此很可能会影响对应的孔或是轴的公差或配合精度。

3、从尺寸链的计算来说，三个标注算出来的封闭环的尺寸和公差显然也不一样。

4、从模具寿命来说，如果是模具带出的尺寸，做模具时会根据模具的磨损趋势，将公差走到相对有利于模具使用磨损一段时间后仍使产品公差处于公差范围内的一个极限尺寸；。
