浩辰CAD机械工程图的尺寸、公差与配合的标注规范

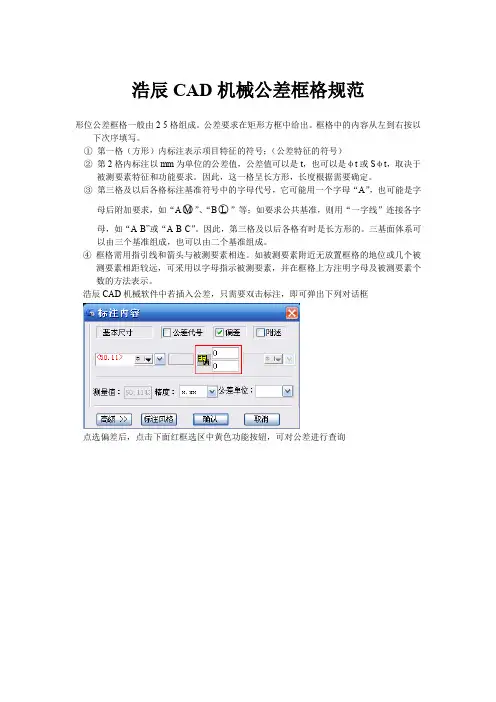

浩辰CAD机械公差框格规范
形位公差框格一般由2-5格组成。

公差要求在矩形方框中给出。

框格中的内容从左到右按以下次序填写。

①第一格（方形）内标注表示项目特征的符号；（公差特征的符号）
②第2格内标注以mm为单位的公差值，公差值可以是t，也可以是φt或Sφt，取决于
被测要素特征和功能要求。

因此，这一格呈长方形，长度根据需要确定。

③第三格及以后各格标注基准符号中的字母代号，它可能用一个字母“A”，也可能是字
母后附加要求，如“A○M”、“B○L”等；如要求公共基准，则用“一字线”连接各字母，如“A-B”或“A-B-C”。

因此，第三格及以后各格有时是长方形的。

三基面体系可以由三个基准组成，也可以由二个基准组成。

④框格需用指引线和箭头与被测要素相连。

如被测要素附近无放置框格的地位或几个被
测要素相距较远，可采用以字母指示被测要素，并在框格上方注明字母及被测要素个数的方法表示。

浩辰CAD机械软件中若插入公差，只需要双击标注，即可弹出下列对话框
点选偏差后，点击下面红框选区中黄色功能按钮，可对公差进行查询
被测要素
用带箭头的指引线将框格与被测要素相连，按以下方式标注：
①当公差涉及轮廓线或表面时，将箭头置于要素的轮廓线或轮廓线的延长线上（但必须与尺
寸线明显地分开）；
②当指向实际表面时，箭头可置于带点的参考线上，该点指在实际表面上；
③当公差涉及轴线、中心平面或由带尺寸要素确定的点时，则带箭头的指引线应在尺寸线
的延长
上。

（框格的箭头可代替一个尺寸线的箭头。

）。

CAD图纸标注规范与注意事项在CAD设计领域，图纸标注是非常重要的一环，它不仅可以提供图纸的必要信息，还可以为项目的顺利进行提供便利。

因此，标注规范和注意事项是每个CAD设计师需要掌握的基本知识。

一、标注规范1. 字体和字号选择标注的字体一般选择Arial、Times New Roman等简洁明了的字体，避免使用华文楷体等艺术字体。

字号的选择应根据实际情况来确定，过小的字号会导致标注难以辨认，过大的字号则会影响整体美观。

在图纸中，一般使用10-12磅的字号。

2. 标注线标注线是将标注文字与被标注对象相连的线。

标注线应与图形保持一定的间距，并与被标注对象垂直或水平。

在标注线上方写数字，如果标注线和对象重合，应通过横线将其分开。

3. 尺寸标注尺寸标注是图纸中最常见的标注之一，它可以表达实体的大小和形状。

在进行尺寸标注时，应选择合适的标注方法，例如直线标注、径向标注、角度标注等。

标注文字应与标注线平行，并与对象保持一定的距离。

4. 坐标标注坐标标注是图纸中标注物体位置的方法之一，常用于工程图中。

在标注坐标时，应注意统一坐标的单位，并且将坐标标注与其他标注清晰地区分开来。

5. 材料标注材料标注用于标注图纸中物体的材质和性质。

在进行材料标注时，应使用统一的标注符号，并与图纸中的其他标注保持一致。

二、注意事项1. 标注要准确标注在CAD设计中是非常重要的，它直接关系到工程的质量和效益。

因此，在进行标注时，要确保标注的准确性和一致性。

标注错误可能导致工程设计的错误和误解，给项目带来不必要的麻烦和损失。

2. 标注要整齐标注的整齐与美观与否直接影响到图纸的可读性和观感效果。

在进行标注时，要尽量保持标注的排列整齐、字体工整、字号一致等。

同时，标注的位置要合理，不要遮挡重要的图形。

3. 标注要简洁明了标注应当言简意赅，尽量避免冗长的描述。

标注应以简明扼要的方式表达图形的属性和意义，使人一目了然。

过多的文字标注会影响图纸的美观和可读性，因此要注意控制标注内容。

CAD尺寸标注的公差与限制规范在CAD设计中，尺寸标注是非常重要的一环。

准确地标注尺寸可以帮助我们在制造过程中遵循规范，确保产品的正确性和一致性。

而公差与限制规范则是确保尺寸标注准确无误的关键。

公差是指制造过程中能够容许的尺寸偏差。

在CAD设计中，我们可以为每个尺寸标注添加公差信息，以确保制造的产品符合设计要求。

公差通常使用公差值和公差带指定。

公差值表示标注尺寸与允许的最大和最小尺寸之间的差值。

公差带是一个范围，表示标注尺寸可以在该范围内浮动。

在CAD软件中，我们可以使用不同的符号表示公差。

常用的符号包括直径符号、加号和减号。

直径符号表示公差是针对直径而言的，通常用于表达圆形和圆柱形的尺寸。

加号和减号表示公差是正负偏差的情况，加号表示公差为正，减号表示公差为负。

公差的选择和设置应遵循相关的标准和规范。

各个行业有各自的公差规范，如机械行业的ISO 2768-1和汽车行业的GD&T（几何尺寸和公差）。

这些规范详细定义了不同尺寸的公差限制和公差带。

除了公差规范外，我们还需要考虑一些其他的限制规范。

例如，设计师可能需要考虑材料的收缩率和膨胀率在制造过程中的影响。

此外，还有一些特殊的限制规范，如表面粗糙度、平面度和垂直度等。

表面粗糙度是指产品表面的凹凸不平程度。

在CAD设计中，我们可以使用专门的符号和数值表示表面粗糙度要求。

这些要求会对产品的制造和使用产生影响，因此需要在设计阶段加以考虑。

平面度和垂直度是描述平面和垂直方向的偏差的指标。

在CAD设计中，我们可以为平面和垂直方向的尺寸标注设置相应的公差。

这些公差规范可以确保产品的平面度和垂直度符合要求，从而提高产品的精度和质量。

在进行CAD尺寸标注时，我们需要充分理解公差与限制规范的意义和作用。

合理设定公差和限制规范，可以确保产品的制造过程和实际使用过程中的质量和一致性。

不仅如此，准确的尺寸标注和公差表达还可以简化制造过程，减少误差和浪费。

总之，CAD尺寸标注的公差与限制规范在设计和制造过程中起着重要的作用。

在CAD中使用尺寸公差和配合的方法尺寸公差和配合是CAD设计过程中必不可少的一部分。

它们用于确定零件之间的关系，确保设计的准确性和可制造性。

在本篇文章中，将介绍如何在CAD软件中使用尺寸公差和配合。

首先，让我们了解一下尺寸公差和配合的概念。

尺寸公差是指允许的尺寸偏差范围。

它可以控制零件的尺寸，确保零件可以互相配合。

通常，尺寸公差包括上限尺寸、下限尺寸和公差值。

上限尺寸是零件允许的最大尺寸，下限尺寸是零件允许的最小尺寸，而公差值是上限尺寸和下限尺寸之间的差值。

配合是指两个或多个零件之间的接合情况。

它可以分为紧配和松配。

紧配是指两个零件之间的间隙较小，需要施加一定的力才能组装在一起。

而松配是指两个零件之间的间隙较大，可以轻松地组装在一起。

要在CAD软件中使用尺寸公差和配合，首先需要选择合适的工具。

常见的CAD软件如AutoCAD和Solidworks都提供了相关的工具和功能。

接下来，可以按照以下步骤进行操作：1. 选择合适的尺寸公差工具。

在CAD软件中，可以找到与尺寸公差相关的工具，如标注工具或尺寸工具。

使用这些工具可以在设计中添加尺寸公差信息。

2. 添加尺寸公差。

选择要添加尺寸公差的零件或特定的尺寸，并在工具栏中选择适当的尺寸公差选项。

根据设计要求，设置上限尺寸、下限尺寸和公差值。

3. 检查尺寸公差。

在完成尺寸公差设置后，应仔细检查并确认公差是否正确。

确保公差值符合设计要求，并确保零件之间的尺寸允许范围是合理的。

4. 添加配合信息。

根据设计要求，在CAD软件中使用配合工具添加配合信息。

选择要进行配合的零件，并选择适当的配合类型，如紧配或松配。

根据需要，可以调整配合的尺寸和间隙。

5. 检查配合情况。

在设置配合信息后，应进行详细检查以确保配合的准确性和可行性。

确保零件可以正确地组装在一起，并根据需要进行必要的调整。

使用尺寸公差和配合可以确保设计的准确性和可制造性。

在CAD软件中使用这些工具可以更好地控制零件之间的尺寸和接合关系。

CAD尺寸标注的格式规范在使用CAD软件进行绘图时，尺寸标注是非常重要的一步，因为它能够准确地反映出构图的尺寸和比例。

为了保持标注的一致性和易读性，我们需要遵循一定的格式规范。

1. 尺寸标注单位首先，我们需要选择适当的尺寸标注单位。

通常情况下，我们会选择使用公制单位，如毫米（mm）或厘米（cm）。

在某些特殊情况下，如绘制建筑图纸时，我们可能会使用英制单位，如英寸（inch）。

2. 尺寸标注字体为了确保标注的清晰可读，我们应使用适当大小和字体的文字。

一般来说，尺寸标注的字体大小应该比绘图的其他文字稍微大一些，以强调其重要性。

常见的字体选择包括Arial、Times New Roman等清晰易读的字体。

3. 尺寸线的绘制尺寸标注中，除了文字标注外，尺寸线也非常重要。

尺寸线应与绘图相匹配，不宜过长或过短。

一般来说，尺寸线的长度应适中，不要太长或太短，以确保标注的可读性。

4. 尺寸标注的位置尺寸标注应尽量放置在绘图的合适位置，以保持良好的布局和易读性。

在选择标注位置时，应考虑到绘图元素的密集程度，标注应避免与其他线条、文字或图形重叠。

5. 尺寸标注的形式标注时应注意选择适合的尺寸标注形式。

例如，对于线段的长度标注，可使用平行于线段的水平标注；对于角度标注，可使用角度符号（°）加上数字进行标注。

6. 尺寸标注的精度在标注尺寸时，应确保所标注的尺寸精确无误。

一般来说，尺寸标注应尽量保留合理的精度，并且应与绘图规模相匹配。

例如，如果绘制的图形是实际物体的缩小模型，标注的尺寸应与实际物体的尺寸相对应。

7. 尺寸标注的符号在CAD软件中，有一些常用的符号用于表示特定的尺寸标注。

例如，直径标注可以使用一个带有“Ø”符号的直线。

在标注过程中，应尽量使用这些符号以提高标注的准确性和一致性。

8. 尺寸标注的标记为了方便阅读和理解，尺寸标注应具备清晰的标记。

一般来说，标记应与标注相连，并使用箭头或斜线指示被标注的物体或尺寸。

机械制图的公差与配合及其标注方法, , , ,机械制图的公差与配合及其标注方法一、公差与配合的概念一零件的互换性在成批生产进行机器装配时,要求一批相配合的零件只要按零件图要求加工出来,不经任何选择或修配,任取一对装配起来,就能达到设计的工作性能要求,零件间的这种性质称为互换性;零件具有互换性,可给机器装配、修理带来方便,也为机器的现代化大生产提供了可性;二公差的有关术语零件在加工过程中,足球机床精度、刀具磨损、测量误差等的影响,不可能把零件的尺寸加工得绝对准确;为了保证互换性,必须将零件尺寸的加工误差限制在一定范围内,为例,说明公差的有关术语轴,类同;1、基本尺寸根据零件的强度和结构要求,设计时确定的尺寸;其数值应优先用标准直径或标准长度;2、实际尺寸通过测量所得到的尺寸;3、极限尺寸允许尺寸变动的两个界限值;它是以基本尺寸为基数来确定的;两个界限值中较大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸;4、尺寸偏差简称偏差某一尺寸减去其基本尺寸所得的代数差;尺寸偏差有：上偏差=最大极限尺寸—基本尺寸下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差,上、下偏差可以是正值、负值或零;国家标准规定：孔的上偏差代号为ES,孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为、尺寸公差简称公差允许尺寸的变动量;尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸,亦即上偏差总是大于下偏差,所以尺寸公差一定为正值; 如图１a 所示的孔径：基本尺寸＝Ø30最大极限尺寸＝Ø最小极限尺寸= Ø上偏差ES=最大极限尺寸—基本尺寸 ==+0;010下偏差EI=最小极限尺寸—基本尺寸==公差=最大极限尺寸—最小极限尺寸 =3;= =ES-EI=+=0;020 如果实际尺寸在Ø与Ø这间,即为合格;6、零线、公关带和公差带图如图1b所示,零线是在公差带图中用以确定偏差的一条基准线,即零偏差线;通常零线表示基本尺寸;在零线左端标上“0”“+”、“—”号,零线上方偏差为正；零线下方偏差为负;公差带是由代表上、下偏差的两条直线所限定的一个区域,公差带的区域宽度和位置是构成公差带的两个要素;为了简便地说明上述术语及其相互关系,在实用中一般以公差带图表示;公差带图是以放大图形式画出方框的,注出零线,方框宽度表示公差公差值大小,方框的左右长度可根据需要任意确定;为区别轴和孔的公差带,一般用斜线表示孔的公差带；用加点表示轴的公差;7、标准公差与标准公差等级标准公差是国家标准所列的以确定公差带大小的任一公差;标准公差等级是确定尺寸精确程度的等级;标准公差分20个等级,即IT01、IT0、IT1、IT—18,表示标准公差,阿拉伯数字表示标准公差等级,其中IT01级最高,等级依次降低,IT18级最低;对于一定的基本尺寸,标准公差等级愈高,标准公差值愈小,尺寸的精确程度愈高;国家标准将500mm以内的基本尺寸范围分成13段,按不同的标准公差等级列出了各段基本尺寸的标准公差值,见表8、基本偏差用以确定公差带相对于零线位置的上偏差或下偏差;一般是指靠近零线的那个偏差,如图2所示,当公差带位于零线上方时,其基本偏差为下偏差,当公差带位于零线下方时,其基本偏差为上偏差;根据实际需要,国家标准分别对孔和轴各规定了28个不同的基本偏差,如图3所示;孔、轴的基本偏差数值可从有关表中查出;从图3中可知：1基本偏差代号用拉丁字母表示,大写字母表示的基本偏差代号,小写字母表示轴的基本偏差代号;由于图中用基本偏差只表示公差带大小,故公差带一端画成开口;2本偏差从A—H为下偏差,J—ZC为上偏差,JS的上下偏差分别为+IT/2和--—IT/2;3轴的基本偏差从a—h为上偏差,j—zc为下偏差,js的上下偏差分别为+IT/2T和—IT/2;孔和轴的另一偏差可由基本偏差和标准公差算出;9、轴的公差代号与标准公差等级代号组成,并且要用同一号字书写;例如：Ø60H8,表示基本尺寸为Ø60,基本偏差为H,标准公差等级为8级的孔的公差带;又如：Ø60f7,表示基本尺寸为Ø60,基本偏差为f,标准公差等级为7级的轴扔公差带; 三配合的有关术语在机器装配中,基本尺寸相同的、相互结合的孔和轴的公差带之间的关系,称为配合;由于孔和轴的实际尺寸不同,装配后可以产生“间隙”或“过盈”;在孔与轴的配合中,孔的尺寸减去轴的尺寸所得的代数差为正值时是间隙,为负值时是过盈;1. 配合的种类配合按其出现间隙或过盈的不同,分为三类:1间隙配合孔的公差带在轴的公关带之上,任取其中一对孔和轴相配都成为具有间隙包括最小间隙为零的配合,如图4a所示;2过盈配合孔的公差带在轴的公差带之下,任取其中一对孔和轴相配都为为具有过盈包括最小间隙为零的配合,如图4b所示; 3过度配合孔的公差带在轴的公差带相互交叠,任取其中一对孔和轴相配,可能是具有间隙,也可能具有过盈的配合,如图4c所示;2、配合的基准制国家标准规定了两种基准制,如图4所示;1基孔制基本偏差为一定的孔的公差带与基本偏差的轴的公差带构成种配合的一种制度,如图5a所示;也就是在基本尺寸相同的配合中将孔的公差带位置固定,通过变换轴的公差带位置得到不同的配合;基孔制的孔称为基准孔,国家标准中规定基准孔的下偏差为零,“H”为基准孔的基本偏差代号;2基轴制基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带构成各种配合的一种制度,如图5b所示;也就是在基本尺寸相同的配合中将轴的公差带位置固定,通过变换的孔的公差带位置得到不同的配合;基轴心制的孔称为基准轴套,国家标准中规定基准轴的上偏差为零,“h”为基准轴的基本偏差代号;从基本偏差系列图3中可以看出：在基孔制中,基准孔H与轴配合,a~h共11种用于间隙配合；j~n共5种主要用于过度配合；n、p、r可能为过度配合或过盈配合；p~zc共12种主要用于过盈配合; 在基轴制中,基准轴h与孔配合,A~H共11种用于间隙配合；J~N共5种主要用于过度配合；N、P、R可能为过度配合或过盈配合；P~ZC共12种主要用于过盈配合; 二、公差与配合的选用公差配合的选用包括基准制、配合类别和公差等级三项内容;一基准制的国家标准中规定优先选用基孔制,因为一般地说加工孔比加工轴难,采用基孔帛可以限制和减少加工也所需用的定值刀具、量具的规格数量,从而获得较好的经济效益; 基轴制通常仅用于结构设计要求不适宜采用基孔制,或采用基轴制具有明显经济效果的场合;例如,同一轴与几个具有不同公差带的孔配合如图6或冷拉制成不再进行切削加工的轴在与孔配合时,采用基轴制; 在零件与标准配合时,应按标准件所选用的基准制来确定,如滚动轴承的轴圈与轴的配合则为基孔制；而座圈与机体孔的配合则有为基轴的制;二配合的选择国家标准规定了优先选用、常用和一般用途的孔、轴公差带;应根据配合特性和使用功能,尽量选用优先和常用配合;当零件之间具有相对转动或移动时,必须选择间隙配合；当零件之间无键、销等紧固件,只依靠结合面之间的过盈来实现传动时,必须选择过盈配合当零件之间不要求有相对运动,同轴度要求较高,且不是依靠该配合传递动力时,通常选择过度配合;一准公关等级的选择在保证零件使用要求的条件下,应尽量选择比较低的标准公差等级,即标准公差等级数较大,公差值较大,以减少零件的制造成本;由于加工孔比较难,故当标准公差等级高于IT8时,在基本尺寸至500mm的配合中,应选择孔的标准公差等级比轴低一级如孔为8级,轴为7级来加工孔;因为公差等级愈高,加工愈困难;标准公差等级低时,轴、孔的配合可选相同的标准公关等级;通常IT01~IT14用于块规和量规；IT5~IT12用于配合尺寸；IT12~IT18用于非配合尺寸;三、公差与配合的注法及查表一配合在装配图中的注法配合代号由相配的孔和轴的公差带代号组成,用分数形式表示,分子为孔的公差带代号；分母为轴的公差带代号用斜分数线时,用斜分数线应与分子、分母中的代号高度平齐; 由上述分析中可知,在配合代号中,如果分子含有H的,则为基孔制配合；如果分配含有h的,则为基轴制配合;如果分配含有H,同时分配也含有h时,则是基孔与基准轴相配合即最小间隙为零的间隙配合,一般视为基孔制配合,也可以视为基轴制配合;配合在装配图中的注法,有以下三种形式：1 标注孔、轴的配合代号,如图7a所示;这种注法应用最多; 2 零件与标准件或外购件配合时,装配图中可仅标注该零件的公差带代号;如图7b中轴颈与滚动轴承圈的配合,只注出轴颈φ30K6；机座孔与滚动轴承座圈的配合,只注出机座孔φ62J7;3标注孔、轴的极限偏差,如图8所示;这种注法主要用于非标准配合;二公差在零件图中的注法公差在零件图中的注法,有以下三种形式：1、标注公差带代号如9a所示,这种注法常用下地大批量生产中,由于与采用专用量具检验零件统一起来,因此不需要注出偏差值;2、标注偏差数值如图9b所示,这种注法常用于小批量或单件生产中,以便加工检验时对照;村注偏差数值时应注意； 1上、下偏差数值不相同时,上偏差注在基本尺寸的右上方,下偏差注在右下方并与基本尺寸注在同一底线上;偏差数字应比基本尺寸数字小一号,小数点前的整数位对齐,后边的小数位应相同,如图中ф30 ;2如果上偏差或下偏差为零时,应简写为“0”,前面不注“+”、“—”号,后边不注小数点；另一偏差按原来的位置注写,其个位“0”对齐,如图ф30 ;3如果上、下偏差煤数值绝对值相同,则在基本尺寸后加注“±”号,只填写一个偏差数值,其数字大小与基本尺寸数字大小相同,如ф80±;3、同时村注公差带代号和偏差数值如图9c所示,偏差数值应该用圆括号括起来;这种标注形式集中了前两种标注形式的优点,常用于产品转产较频繁的生产中;国家标准规定,同一张零件图上其公差只能选用一种标注形式;二极限偏差数值的查表当孔或轴的基本尺寸、基本偏差代号和标准公差等级确定后,可由极限偏差表中直接查得孔或轴的上、下偏差;对于基准件基准孔和基准轴直接从标准公差表中查得; 例10-3 查表写出ф30和ф18的轴、孔偏差数值;⒈查ф30的轴、孔偏差数值从该配合代号中可以看出孔、轴基本尺寸为ф30,孔为基准孔,公差等级7级；相配的轴基本偏差代号为f,公差等级6级,属基孔制间隙配合;三查ф30H7基准孔;在附表中由基本尺寸24~30的横行与H7的纵列相交处,查得上、下偏差为μm即mm,所以ф30H7可写成ф30;就是该基准孔的公差,因此,也可在标准公差表中查得,在基本尺寸＞18~30的横行与IT7的纵列相交处找到21μm即0.021mm。

一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加 工出来，不经任何选择或修配，任取一对装配起来，就能达到设计的工作性能要 求，零件间的这种性质称为互换性。

零件具有互换性，可给机器装配、修理带来 方便，也为机器的现代化大生产提供了可性。

（二）公差的有关术语零件在加工过程中，足球机床精度、刀具磨损、测量误差等的影响，不可 能把零件的尺寸加工得绝对准确。

为了保证互换性，必须将零件尺寸的加工误差 限制在一定范围内，为例，说明公差的有关术语（轴，类同）。

⑶尺寸咎基名削解祥蟹般带图FFI1 尺寸公龙名词解耳龙金差带图 1、基本尺寸根据零件的强度和结构要求，设计时确定的尺寸。

其数值应优先用标准直 径或标准长度。

2、实际尺寸通过测量所得到的尺寸。

3、极限尺寸 允许尺寸变动的两个界限值。

它是以基本尺寸为基数来确定的。

两个界限值中较 大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。

4、尺寸偏差（简称偏差）某一尺寸减去其基本尺寸所得的代数差。

尺寸偏差有：上偏差二最大极限尺寸一基本尺寸l.ry.黑心-孙县1-0占拗切下偏差二最小极限尺寸一基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。

国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差（简称公差）允许尺寸的变动量。

尺寸公差二最大极限尺寸一最小极限尺寸二上偏差一下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。

如图la所示的孔径：基本尺寸= 030最大极限尺寸=030.010最小极限尺寸二029.990上偏差ES二最大极限尺寸一基本尺寸=30.010-30=+0。

010下偏差EI二最小极限尺寸一基本尺寸=29.990-30=-0.010公差二最大极限尺寸一最小极限尺寸欢迎下载%夕献 P 1 . 一——--蔡麴尹虹。

CAD尺寸标注与公差设置CAD（计算机辅助设计）是现代工程设计领域广泛使用的工具，它可以帮助工程师们更高效地进行设计和绘图。

在CAD软件中，尺寸标注和公差设置是非常重要的功能。

本文将介绍CAD软件中的尺寸标注和公差设置的基本使用技巧。

首先，让我们来了解一下尺寸标注的作用。

尺寸标注是在CAD绘图中添加尺寸信息的过程，它用于显示模型的尺寸大小和位置关系。

在进行尺寸标注之前，我们需要先创建模型或者导入已有的模型。

在CAD软件中，尺寸标注一般分为三种类型：线性标注、角度标注和半径/直径标注。

线性标注适用于直线段、弧等直线特征的标注；角度标注用于标注两条直线或者两个界面之间的夹角；半径/直径标注用于标注圆的半径或直径。

插入尺寸标注的基本步骤如下：1. 在CAD工具栏上选择“尺寸标注”工具。

2. 在绘制界面上选择需要标注的线、弧或圆，CAD软件会自动识别并显示出相应的尺寸标注。

3. 根据需要，可以调整尺寸标注的位置和样式，如字体、箭头类型等。

4. 重复以上步骤，完成所有需要标注的尺寸。

除了基本的尺寸标注外，公差设置也是非常重要的。

公差是在CAD设计中表示零件尺寸允许变化范围的一种方式，它可以确保设计的零件在制造和装配过程中能够达到要求的精度。

在CAD软件中，公差设置有两个方面：公差类型和公差值。

在CAD软件中，常见的公差类型有四种：线性公差、角度公差、圆度公差和平面度公差。

线性公差用于表示零件的线性尺寸允许的变化范围；角度公差用于表示零件的角度允许的变化范围；圆度公差用于表示零件的圆形度允许的变化范围；平面度公差用于表示零件表面平面度的允许范围。

在CAD软件中设置公差的步骤如下：1. 选择需要设置公差的尺寸。

2. 在CAD工具栏上选择“公差”工具。

3. 在弹出的公差设置界面中选择所需的公差类型和公差值。

4. 单击确定按钮，完成公差设置。

需要注意的是，在进行尺寸标注和公差设置时，我们应该根据实际的设计要求和制造能力来合理选择尺寸和公差。

CAD绘图尺寸标注与注释规范在CAD软件中进行绘图时，尺寸标注和注释是非常重要的环节。

它们能够帮助工程师和设计师准确地理解图纸上的尺寸和要求，从而确保设计的精确性和一致性。

为了有效地进行尺寸标注和注释，以下是一些规范和技巧，可以帮助你实现标准和清晰的绘图。

一、尺寸标注规范1. 使用明确的尺寸符号：尺寸标注应使用明确的尺寸符号，包括直线段、箭头和文字。

箭头应垂直于尺寸线，并指向尺寸所测量的对象。

2. 尺寸线的放置位置：尺寸线应尽可能地放置在图形元素的外部，以避免覆盖和混淆。

尺寸线的长度应足够以容纳尺寸符号并与图形元素连接。

3. 手动调整尺寸线：在标注过程中，有时尺寸线可能会与其他图形元素发生重叠。

这时候可以手动调整尺寸线的位置，以保证清晰可读。

4. 保持一致的尺寸样式：在同一图纸中，尺寸标注的样式应保持一致，包括字体、箭头大小和线型。

这有助于读者更容易理解图纸上的标注。

5. 显示尺寸的单位：确保在尺寸标注中明确显示尺寸的单位，如毫米、英寸或其他。

如果图纸上有多个尺寸单位，应通过使用不同的符号或颜色来加以区分。

二、注释规范1. 使用明确的文本：注释应使用清晰明确的文本，以便读者准确地理解所注释的对象。

注释的字体大小应适中，不过大也不过小。

2. 使用正确的注释位置：注释应尽可能地靠近被注释的对象，但又不能与其发生重叠。

可以通过调整注释的位置或使用注释线连接注释和被注释的对象。

3. 使用一致的注释样式：在同一图纸中，注释的样式应保持一致，包括字体、字号和文本样式。

这有助于读者更容易理解图纸上的注释。

4. 避免冗余的注释：注释应简洁明了，避免使用冗长和多余的文字。

只需要提供必要的信息和说明即可。

5. 提供必要的细节：注释应提供足够的细节和说明，以便读者理解图纸上的对象和特性。

注释应回答读者可能会有的问题，并提供所需的信息。

三、其他技巧1. 使用图层管理功能：在CAD软件中，图层管理功能可以用来控制绘图元素的显示和隐藏。
