地质素描地质素描，是以野外地质物象为对象，用素描技法描绘出地质客观实体的空间形态及相互关系。
如地貌景观、地质构造、岩石矿物等内容。
往往用许多文字还表达不清的地质现象，而一张素描图却表达得十分清楚，这对提高工效和工作质量起着重要作用。
地质素描工作分为外业和内业两部份，第一步先要对井巷现场地质情况进行收集，包括岩性、产状、构造、位置关系等，第二步进行内业整理，对外业工作所收集到的资料进行整理上图，按一定比例绘制地质情况，必要时附上文字说明，如有条件，对一些地质特殊地段还可采用井下摄影技术。

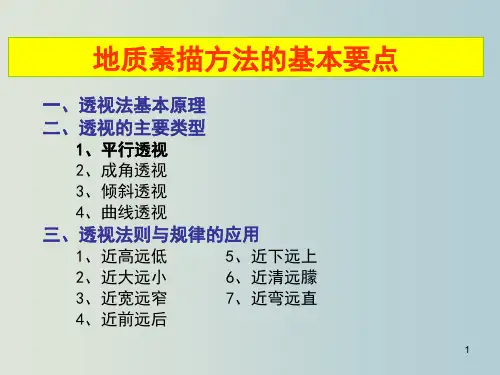

一、透视法在野外素描中的应用按近高远低、近大远小、近宽远窄、近前远后、近弯远直的透视法原理，将地质景观反映到素描图面上二、块面的应用法为了将复杂的地貌形态反映到面上，就需要先简单的几何体将类似的地形形态逐块进行勾绘，构成与素描对象近似的块面，以及各部分相对大小和结合关系，组成景物的整体关系。
块断面是构面形体的基本单位，不论地景形态多么复杂多变，但均可划分成理想的几何形体，有利于分析、对比和素描。
三、素描图中线条的运用（一）、轮廓线条：它概括了物象外形特点，相当于逆光照片中物体周边线.（二）、块面分割线条：表现物象表面起伏变化的线。
在轮廓像中反映物体次级形态的一种线条，使物体具有立体质感，以表示物体的（竖面、平面、斜面、波状面和弧形面）五大块面。
（三）、阴影线条：用于反映物体明暗差别的线条或点。
运用线条时根据五大块面，可选用水平线、直立线、斜线、弧线和曲线分别表示地形、物体形态的变化。
在素描中，运用各种线条要注意其反映物具体部位特征：弧线、曲线一般附合物体起伏变化特征，线条宜均匀柔滑，如缓山坡地形。
陡坡、陡崖用直竖线，线条一般平行，不要相互斜交呈网。
四、野外常用的几种地质素描图（一）、剖面素描：野外地质工作者经常在穿越主要地质路线时勾绘地质随手剖面，以反映所观察到的各种地质现象（地层、构造、侵入岩形态及穿插关系等），但多是和平常的剖面测制图相同，没有反映路线所通过的地形地貌和在不同高程上地质现象的变化，缺乏立体感。
看完前辈的这些野外地质素描，敬意油然而生！07
河北张家口珍珠岩
山西大同第四系火山的纺锤形火山弹
河北滦平岔道口水下凝灰岩磨光面
矽卡岩中的黄铁矿
山东里旺重晶石脉穿插磁铁矿标本
来源：蓝淇锋、宋姚生、丁民雄等
二、野外常用的几种素描
1.剖面素描：地形与剖面相结合，使地质内容更加突出，这是野外地质工作中最普遍的素描形式。
逆断层及褶皱
2.地景素描：地精素描描绘的范围较大，地质体在地面所组成的地景层次较复杂，该种素描需要处理的手法较多较为复杂。
广西桂林岩溶地貌
3.露头素描：这种素描的地质现象规模较小，往往是一些微地貌和小构造。
花岗岩的球状风化
4.标本素描：包括岩石标本、矿物标本、构造标本、和古生物标本，要求精细入味。
粉砂岩组成的砾岩
三、地质素描几点要求
地质素描虽然没有统一的格式但应尽可能标注以下内容
1.图名及素描内容的文字说明；
2.地质界限或代号及相应说明；
3.图中标志性地点的标注；
4.比例尺；
5.素描地点、作者及单位。
四、矿哥教你画素描
教学1
↓ ↓ ↓
↓ ↓ ↓
↓ ↓ ↓。
地质地质绘图的方法和步骤一、绘制信手地质剖面图如果是横穿构造线走向进行综合地质观察时，应绘制信手地质剖面图，它表示横过构造线方向上地质构造在地表以下的情况，这是一种综合性的图件，既要表示出地层，又要表示出构造，还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。
绘好路线地质剖面图是地质工作者的一项重要基本功，必须掌握。
路线信手地质剖面图中的地形起伏轮廓是目估的，但要基本上反映实际情况，各种地质体之间的相对距离也是目测的，应基本正确，各地质体的产状则是实测的，绘图时，应力求准确。
图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称。
具体绘图步骤如下：估计路线总长度，选择作图的比例尺，使剖面图的长度尽量控制在记录簿的长度以内，当然，如果路线长，地质内容复杂，剖面可以绘得长一些。
绘地形剖面图，目估水平距离和地形转折点的高差，准确判断山坡坡度、山体大小，初学者易犯的错误是将山坡画陡了。
一般山坡不超过30°，更陡的山坡人是难以顺利通过的。
在地形剖面的相应点上按实测的层面和断层面产状，画出各地层分界面及断层面的位置、倾向及倾角，在相应的部位画出岩体的位置和形态。
相应层用线条联接以反映褶皱的存在和横剖面的特征。
标注地层、岩体的岩性花纹、断层的动向、地层和岩体的代号、化石产地、取样位置等。
写出图名、比例尺、剖面方向、地物名称、绘制图例符号及其说明，如为习惯用的图例，可以省略。
从作图技巧方面来说，应注意以下三个“准确”：①地形剖面图要画准确；②标志层和重要地质界线的位置要画准确。
如断层位置、煤系地层位置、火成岩体位置等；③岩层产状要画准确，尤其是倾向不能画反，倾角大小要符合实际情况。
此外，线条花纹要细致、均匀、美观，字体要工整，各项注记的布局要合理。
XXX 县XXX 煤业有限责任公司井巷地质素描图巷道名称： +720m 运输大巷 地质素描人员： XXX 素描位置： 距开口5m 地质素描时间： 2019.10.15 开掘（爆破）时间： 2019.8.2 素描编号： 0001现象描述（偏帮现象、岩爆现象、渗水涌水状态、发生时间等）：无偏帮现象、岩爆现象、渗水涌水状态，层理清晰，岩性较完整.图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：+720m 运输大巷布置距煤层20 m 粉砂岩层中，其顶板为粉砂岩，底板为砂质泥岩，含动物化石碎屑或个体，含黄铁矿较多。
根据勘探及四邻已揭露的资料,本底板岩石运输巷在掘进的过程中不会遇到大的断层,。
施工负责人 XXX 地测科长 XXX 地质工程师XXX总工程师XXX右墙脚左墙脚右拱脚左拱脚右拱脚左拱脚右拱脚左拱脚井巷地质素描图巷道名称： 7413运输巷 地质素描人员： XXX 素描位置： 距开口5m 地质素描时间： 2019.10.5 开掘（爆破）时间： 2019.8.10 素描编号： 0001现象描述（偏帮现象、岩爆现象、渗水涌水状态、发生时间等）：无偏帮现象、岩爆现象、渗水涌水状态，层理清晰，煤岩性较完整.图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：位于宣威组二加三段顶部，呈层状、似层状产出，现矿区内可采煤层分布于+826—+700m 标高之间，上距第四段底界（K 7标志层）2.73m ，下距B 3煤层平均间距2.73m ，煤层厚0.97—1.40m ，平均1.19m 。
一般含1—2层夹矸，夹矸一般位于煤层中部或下部，夹矸厚0.01—0.14m ，岩性为炭质泥岩或高岭石粘土岩，其中一层为褐灰色高岭石化晶屑凝灰岩，具砂状结构，易于识别，厚度属较稳定煤层。
煤层顶板为深灰、灰黑色炭质泥岩、泥岩或砂质泥岩，含动物化石碎屑或个体，含黄铁矿较多；底板多为深灰色粘土岩或砂质泥岩，含灰色肾状菱铁矿结核。

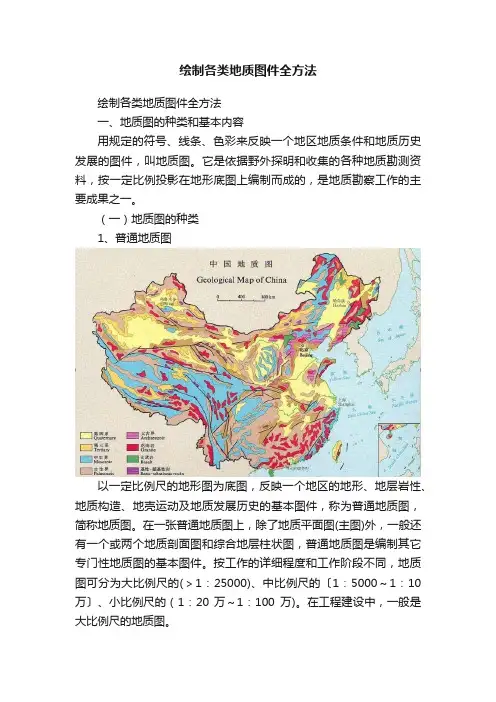

绘制各类地质图件全方法绘制各类地质图件全方法一、地质图的种类和基本内容用规定的符号、线条、色彩来反映一个地区地质条件和地质历史发展的图件，叫地质图。
