绝美的地质素描图，重温地学的基本功！各种地质现象千姿百态，⾯对丰富多彩的地质现象，我们必须仔细观察，透彻了解。
⽽作为描绘地质构造的重要⼿法——地质素描，却越来越陌⽣。
野外地质现象繁杂纷乱，地质摄影虽然也能获得这种效果，但往往由于镜头所向便⼀览⽆余，有时繁杂纷乱、主次不明；⽽且常常受光线、⽓候等条件限制，不如地质素描重点突出、形象鲜明、概念清晰、应⽤简便。
有些冗长的⽂字还⽆法叙述清楚的地质现象，通过地质素描便可⼀⽬了然。
成为野外地质⼯作中获取原始资料的⼀种⼿段，也是野外地质⼯作者必须掌握的⼀种基本技能。
以⽢肃⽟门⽼君庙⽯油河为例：⽢肃⽟门⽼君庙⽯油河的三级阶梯下⾯就让我们⼀起来欣赏⼀组绝美的地质素描图，重温地学的基本功：河南偃师五佛⼭群马鞍⼭组与葡峪组之间的滑动断层⾯岩壁上的倒转背斜⼴西阳朔穿岩岩溶地貌⼴西阳朔穿岩为背景题材的风景速写⼴东三⽔⽲⽣坑风⼭泥盆纪灰岩中发育的逆断层及褶皱黄陵背斜西翼冀家湾⼀九曲脑间震旦系剖⾯素描图湖北秋千坪区⽥家坪---母猪峡间震旦系剖⾯河南登封嵩⼭构造素描新疆孚远三台南烧房沟缘倾斜岩层形成的地貌湖北宜恩长潭河由古⽣界地层组成的向斜远景西藏曲松县布余地区雅鲁藏布江断裂景观河南登封远古界嵩⼭群之⾓度不整合接触安徽黄⼭由黄⼭花岗岩形成的⽟屏峰云南丽江⽯⿎⾦沙江河曲⽢肃东部的黄⼟塬⼴西桂林岩溶地貌云南路南⽯林珠穆朗玛峰地区新疆博格达⼭北麓平坡⼭的冰川⾆湖北建始凉风槽直⽴的云台观⽯英砂岩层由黄盖峰西望嵩⼭之远古界⽯英岩组成的同斜倒转褶皱辉绿岩中的球状风化云南路南岩溶⽯柱⼴东三⽔灰岩中形成的向斜构造北京三家店侏罗系砂岩中斜列的剪节理（A处）⼴东英德波罗坑由变质砂岩组成的倾伏背斜⼴东马坝⽯灰系泥质岩中倒转背斜内发育的轴⾯劈理张家⼝珍珠岩和⼤同第四纪⽕⼭的纺锤形⽕⼭弹河北滦平岔道⼝⽔下凝灰岩磨光⾯构造标本正长⽯晶形⼴东阳春⼆叠纪龙潭煤系中的化⽯北京房⼭下中院震旦纪硅质岩中的压性断层破碎带⼜华阳南望华⼭块⾯分割线条⽢肃北⼭侏罗系地层风蚀地貌新疆⿇札塔克的风蚀蘑菇⽯湖北咸丰背柴沟北东断裂构造湖北巴东新家⼆叠系灰岩沿节理风化地貌平卧褶曲好像⼏层迭在⼀起的曲板河流侧⽅侵蚀形成的淘蚀崖⽢肃敦煌⽔电站南沙⼭新疆准格尔盆地乌尔砾岩风蚀现象辽宁朝阳北票西⽞武岩组成的⽕⼭颈安徽省繁昌黄慕渡灰岩形成的褶皱北京房⼭上中院，见到的缘倾斜岩层和远景由单斜岩层组成的单斜地形砾岩形成短轴背斜的形态像个椭圆形的勺南⽅⼆叠纪龙潭煤系地层形成的馒头状丘陵地形像鞍、像圆顶笠岩溶塌陷好⽐⼀块平板上钻穿的园洞⼭脉、转向的块⾯关系河流延伸及转向的块⾯关系⽢肃婆娑泉侏罗系地层风蚀塔长江巫峡湖北建始凉风槽直⽴岩层云南路南⽯林的溶蚀⾯⼴东丹霞盆地姐妹⼭第三系砾岩江西⼽阳红⾊砾岩形成的⽯柱花岗岩球状风化岩溶⽯林、⼭坡、海底喷发的⽞武岩枕状构造、花岗岩球状风化纹沟发育的缓坡地形岩溶峰林⽢肃敦煌鸣砂⼭⽉⽛泉侵⼊岩脉西藏妥坝西的⽯灰岩因寒冻风化形成的锯齿状⼭脊⼴西漓江两岸岩溶峰林河北涞⽔⽔平产状的震旦纪硅化灰岩形成的柱状⽯峰湖北宜恩晚⽩垩鄂系紫红⾊砂砾岩形成的地貌⼴东坪⽯由第三系红⾊钙质砾岩形成的丹霞地貌泥林深切河曲⽢肃北⼭第四系泥岩风蚀地貌⽢肃肃南祁连冰碛巨砾河北涞⽔庄户村东震旦纪硅化灰岩形成的单⾯陡⾯⼴西兴坪泥盆纪⽯灰岩形成的岩溶峰林地貌交错层理⽯灰岩形成的岩溶⽯峰岩层出露北京西⼭军庄奥陶系灰岩构成的背斜⼀翼湖北合丰廖家坡东⼭峰背斜北西翼的缓倾斜地层⽢肃肃南观⼭河奥陶系灰岩形成的单斜⼭⽢肃祁连⼭⾦龙河由奥陶系板岩、千枚岩组成的⾼⾓度倾伏背斜河南嵩⼭⽼王庙由元古界⽯英组成的倾伏背斜河北迁安宫店⼦向斜北京⼤灰⼚奥陶系⽩云岩⼩褶皱组成的窗棂构造河南⽅城震旦系硅质条带状⼤理岩中的相似褶皱蠕动构造旋卷构造湖北巴东新家拖扒⼦灰岩垂直节理风化形成的地貌河南嵩⼭五指岭组⽯英岩及千枚岩背斜中的正扇形霹雳西藏萨迦县⽇喀则群砂质板岩的斜歪背斜中的轴⾯劈理⽢肃阿克塞东第四系砂砾岩a与古⽣代⽕⼭岩b断层接触河北兴隆砂岩中断层⾯附近的帚状节理⽢肃祁连青稞地奥陶系板岩内蒙乌拉尔⼭⼭前断层崖河南偃师五佛⼭断层形成的断层三⾓⾯⽢肃肃北某矿点碳酸盐脉⽢肃当⾦⼭⼀带的断层三⾓⾯⽢肃马鬃⼭北坡斜长花岗岩体中的基性岩脉⽢肃北⼭沙井西南⼤理岩中顺层贯⼊的辉绿岩脉⽢肃酒泉车站南侧祁连⼭⾼⼭地貌云南东川的粘性泥⽯流⽢肃武都的⼤型滑坡湖北巴东由⼆叠纪⽯灰岩形成的地貌巫⼭神⼥峰⽢肃窟窿⼭⽟门砾岩⽢肃⽟门市西窟窿⼭饼状钙质结核风化露头⽢肃敦煌西湖红柳灌丛沙丘新疆托克逊风蚀蜂窝⽯⼽壁滩花岗岩风蚀地貌⽢肃陇东黄⼟滑坡⽢肃北⼭沙婆泉上侏罗统页岩侵蚀地貌新疆雅丹的风蚀雅丹地貌宁夏中卫腾格⾥沙漠的东南⾓风蚀塔周⼝店龙⾻⼭鸽⼦堂准葛尔盆地德伦⼭岗风蚀⽯柱⽢肃酒泉北⼤河蛇曲云南丽江⽯⿎镇附近长江上游河曲长江翟塘峡海南岛某地⽞武岩海岸及海蚀柱⼴东⾼鹤花岗岩丘陵间的⼩⽚沼泽⿊龙江“五⼤连池”绳状构造熔岩碳磷铀矿聚集与岩层层理关系河南嵩⼭变质岩褶皱构造标本河北迁安磁铁⽯英岩叠加构造标本来源：《野外地质素描》。
地质素描的常识、步骤、实例：地层素描、构造素描、地貌素描、化石素描地质素描的常识、步骤及实例摄影有许多缺陷（或者说受限制）的问题，运用素描的办法差不多都可以得到弥补和解决。
比如素描不受天气的限制，不受镜头取景范围的限制，不受近景清楚、远景模糊的限制等等。
更重要的是，当我们分析某种地质现象并认为哪些特征应该强调，哪些附属物或近旁的草木可能对这些特征有所干扰而应该排除时，若用照相的办法，忠实于客观景物的复制，会有'鱼龙混杂'、'喧宾夺主'之嫌，收不到理想的效果。
若用素描技术处理，完全可以根据观察者的需要，对地质体的各种形象与特征，对附近的景物等有所取舍，该强调哪些，该精简哪些，都可以凭自己的运笔而描绘。
比如说，当我们在野外的岩层露头上看到有两三组颇有意义的节理，需要给予摄影，而这些节理的裂缝中长满杂草，摄下来的照片肯定看不清节理特征。
此时，若用素描技术处理，就可以解决这个矛盾了。
我们可以有意识地不画或少画那些干扰节理特征的杂草，而将这两三组不同方向的节理画得清清楚楚。
像这样的处理，并没有歪曲地质体的客观事实，倒是更清楚地强调了客观实际，这是完全合理的。
又比如在野外遇上大型脊椎动物化石，为了研究它的埋葬特点，很需要有一幅能表达其实景的照片或画图。
但由于骨骼上沾满碎石污泥，若用相机摄影，这许多附属物必然完全摄入镜头，致使骨骼的轮廓带来模糊不清的形象，如用水冲洗或揩抹干净，费事费工，还不见得满意。
此时如用素描的办法来处理，可以有意识的把骨骼上的附属物舍去，将骨骼的轮廓画得清楚些。
再如画一幅视野广阔的地貌图，比用相机拍摄要好，它可以把远山远景的轮廓清晰地表达出来。
如此等等，不胜枚举。
由此可见，素描对于地质工作者是一项十分重要的技术。
何谓素描？简单他说，一句话：单色作画。
也就是运用单色线条在平面上勾画出景物的立体形象。

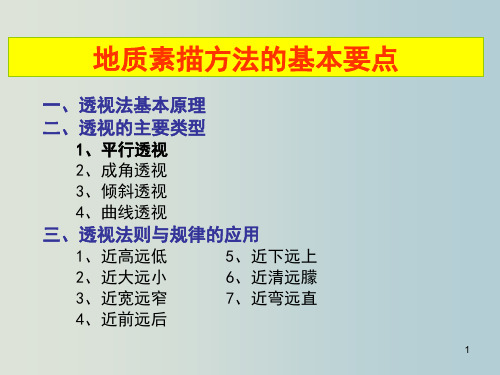

何谓地质素描？从地质观点出发，运用透视原理和绘画技巧来表达地质现象或地质作用的画幅。
素描知识：
平巷、竖井收图一般做1：100的。
采场一般做1：200的素描图。
1.平巷、竖井：最常用的叫：
压平法！a两壁内倒式，就是平铺到一张纸上。
（优点：地质界线连续），常用！！
b 两壁外倒式（缺点：地质界线不连续）不常用！
平巷收素描一般收7个点：
左侧:左顶角、左腰线、左底角。
顶板：顶板中线线（以此为中线展开作图）。
右侧：右顶角、右腰线、右底角。
地质界线在7个点上不正好的就叫：
上下左右移的叫法，如：左腰线上200处等。
收穿脉或其他工程：一般以固定点为准（没变化的点）。
设置0点开始收，死帮为准不变。
2、采场收图：就收顶板！两帮有变化就收顶角。
实在变化大啦，就收帮！！！
矿体变化做剖面时（做剖面）：
就是2米处？右帮？顶角？下移？说岩石界线！
3、竖井收素描：目的：做井剖时上图，井剖做剖面提出图时上图吗？
方井：井壁展开法！
井壁：分东帮、西帮、南帮、北帮。
变化大的做4壁。
变化小做2壁。
如：15米处哪帮？中心线有什么变化？。
中心线左？右？多少？变化多少？
圆井：就是做井的剖面，以剖面线为准投影！！
4、地质内业：整理资料。
提图、上图。
设计。
记录。
同时知道矿在哪里？？
5、地质外业：现场办公。
井下现场收图。
现场看。
理论与实际结合管理！！！。
看完前辈的这些野外地质素描，敬意油然而生！07
河北张家口珍珠岩
山西大同第四系火山的纺锤形火山弹
河北滦平岔道口水下凝灰岩磨光面
矽卡岩中的黄铁矿
山东里旺重晶石脉穿插磁铁矿标本
来源：蓝淇锋、宋姚生、丁民雄等
二、野外常用的几种素描
1.剖面素描：地形与剖面相结合，使地质内容更加突出，这是野外地质工作中最普遍的素描形式。
逆断层及褶皱
2.地景素描：地精素描描绘的范围较大，地质体在地面所组成的地景层次较复杂，该种素描需要处理的手法较多较为复杂。
广西桂林岩溶地貌
3.露头素描：这种素描的地质现象规模较小，往往是一些微地貌和小构造。
花岗岩的球状风化
4.标本素描：包括岩石标本、矿物标本、构造标本、和古生物标本，要求精细入味。
粉砂岩组成的砾岩

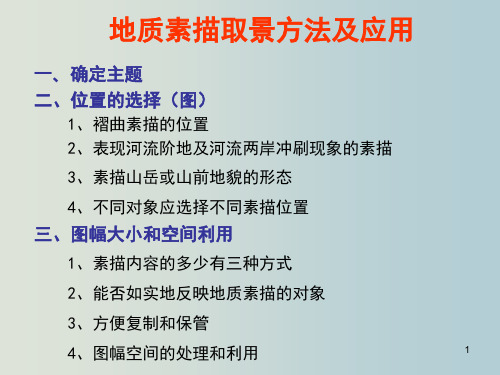

三、地质素描几点要求
地质素描虽然没有统一的格式但应尽可能标注以下内容
1.图名及素描内容的文字说明；
2.地质界限或代号及相应说明；
3.图中标志性地点的标注；
4.比例尺；
5.素描地点、作者及单位。
四、矿哥教你画素描
教学1
↓ ↓ ↓
↓ ↓ ↓
↓ ↓ ↓。
地质素描图
工程名称：司家营田兴铁矿3#主井地质素描人员：
地质素描时间：开挖（爆破）时间：2010.12.18 22:18
素描编号：0001
现象描述（偏帮现象、岩爆现象、渗水
涌水状态、发生时间等）：
无
图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：
白云质灰岩，岩层受地质构造影响严重，成块石碎石状镶嵌结构，其岩层产状为：N65ºW/70ºNE；节理裂隙较发育，裂隙局部有填充粘土，
N70ºE/75ºSE,N45ºW/75ºSW，右拱脚有少量裂隙水。
技术负责人施工负责人
质检工程师监理工程师。
地质地质绘图的方法和步骤一、绘制信手地质剖面图如果是横穿构造线走向进行综合地质观察时，应绘制信手地质剖面图，它表示横过构造线方向上地质构造在地表以下的情况，这是一种综合性的图件，既要表示出地层，又要表示出构造，还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。
绘好路线地质剖面图是地质工作者的一项重要基本功，必须掌握。
路线信手地质剖面图中的地形起伏轮廓是目估的，但要基本上反映实际情况，各种地质体之间的相对距离也是目测的，应基本正确，各地质体的产状则是实测的，绘图时，应力求准确。
图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称。
具体绘图步骤如下：估计路线总长度，选择作图的比例尺，使剖面图的长度尽量控制在记录簿的长度以内，当然，如果路线长，地质内容复杂，剖面可以绘得长一些。
绘地形剖面图，目估水平距离和地形转折点的高差，准确判断山坡坡度、山体大小，初学者易犯的错误是将山坡画陡了。
一般山坡不超过30°，更陡的山坡人是难以顺利通过的。
在地形剖面的相应点上按实测的层面和断层面产状，画出各地层分界面及断层面的位置、倾向及倾角，在相应的部位画出岩体的位置和形态。
相应层用线条联接以反映褶皱的存在和横剖面的特征。
标注地层、岩体的岩性花纹、断层的动向、地层和岩体的代号、化石产地、取样位置等。
写出图名、比例尺、剖面方向、地物名称、绘制图例符号及其说明，如为习惯用的图例，可以省略。
从作图技巧方面来说，应注意以下三个“准确”：①地形剖面图要画准确；②标志层和重要地质界线的位置要画准确。
如断层位置、煤系地层位置、火成岩体位置等；③岩层产状要画准确，尤其是倾向不能画反，倾角大小要符合实际情况。
此外，线条花纹要细致、均匀、美观，字体要工整，各项注记的布局要合理。
