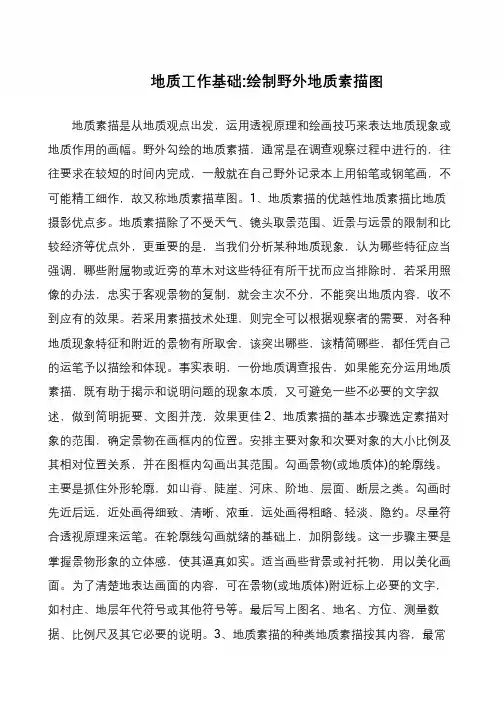

书山有路勤为径，学海无涯苦作舟地质工作基础:绘制野外地质素描图地质素描是从地质观点出发，运用透视原理和绘画技巧来表达地质现象或地质作用的画幅。
野外勾绘的地质素描，通常是在调查观察过程中进行的，往往要求在较短的时间内完成，一般就在自己野外记录本上用铅笔或钢笔画，不可能精工细作，故又称地质素描草图。
1、地质素描的优越性地质素描比地质摄影优点多。
地质素描除了不受天气、镜头取景范围、近景与远景的限制和比较经济等优点外，更重要的是，当我们分析某种地质现象，认为哪些特征应当强调，哪些附属物或近旁的草木对这些特征有所干扰而应当排除时，若采用照像的办法，忠实于客观景物的复制，就会主次不分，不能突出地质内容，收不到应有的效果。
若采用素描技术处理，则完全可以根据观察者的需要，对各种地质现象特征和附近的景物有所取舍，该突出哪些，该精简哪些，都任凭自己的运笔予以描绘和体现。

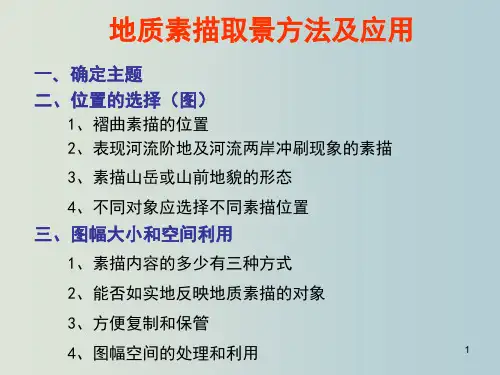

事实表明，一份地质调查报告，如果能充分运用地质素描，既有助于揭示和说明问题的现象本质，又可避免一些不必要的文字叙述，做到简明扼要、文图并茂，效果更佳2、地质素描的基本步骤选定素描对象的范围，确定景物在画框内的位置。
安排主要对象和次要对象的大小比例及其相对位置关系，并在图框内勾画出其范围。

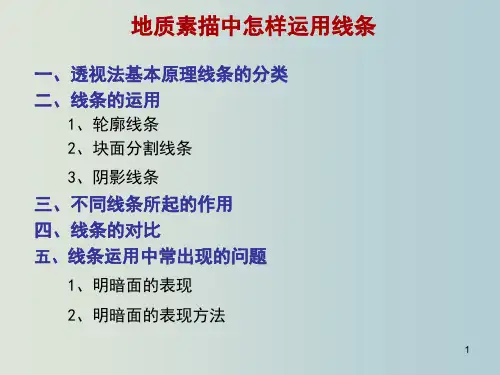

勾画景物(或地质体)的轮廓线。
主要是抓住外形轮廓，如山脊、陡崖、河床、阶地、层面、断层之类。
勾画时先近后远，近处画得细致、清晰、浓重，远处画得粗略、轻淡、隐约。
尽量符合透视原理来运笔。
在轮廓线勾画就绪的基础上，加阴影线。
这一步骤主要是掌握景物形象的立体感，使其逼真如实。
适当画些背景或衬托物，用以美化画面。
为了清楚地表达画面的内容，可在景物(或地质体)附近标上必要的文字，如村庄、地层年代符号或其他符号等。
最后写上图名、地名、方位、测量数据、比例尺及其它必要的说明。
3、地质素描的种类地质素描按其内容，最常。
看完前辈的这些野外地质素描，敬意油然而生！07
河北张家口珍珠岩
山西大同第四系火山的纺锤形火山弹
河北滦平岔道口水下凝灰岩磨光面
矽卡岩中的黄铁矿
山东里旺重晶石脉穿插磁铁矿标本
来源：蓝淇锋、宋姚生、丁民雄等
二、野外常用的几种素描
1.剖面素描：地形与剖面相结合，使地质内容更加突出，这是野外地质工作中最普遍的素描形式。
逆断层及褶皱
2.地景素描：地精素描描绘的范围较大，地质体在地面所组成的地景层次较复杂，该种素描需要处理的手法较多较为复杂。
广西桂林岩溶地貌
3.露头素描：这种素描的地质现象规模较小，往往是一些微地貌和小构造。
花岗岩的球状风化
4.标本素描：包括岩石标本、矿物标本、构造标本、和古生物标本，要求精细入味。
粉砂岩组成的砾岩
三、地质素描几点要求
地质素描虽然没有统一的格式但应尽可能标注以下内容
1.图名及素描内容的文字说明；
2.地质界限或代号及相应说明；
3.图中标志性地点的标注；
4.比例尺；
5.素描地点、作者及单位。
四、矿哥教你画素描
教学1
↓ ↓ ↓
↓ ↓ ↓
↓ ↓ ↓。

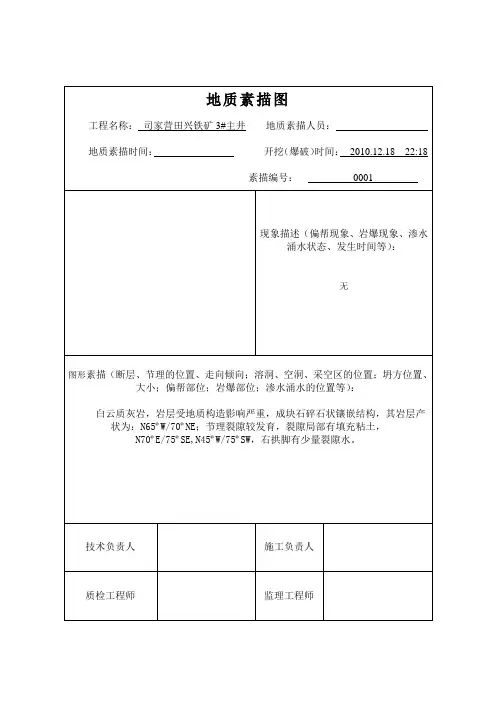

地质素描图
工程名称：司家营田兴铁矿3#主井地质素描人员：
地质素描时间：开挖（爆破）时间：2010.12.18 22:18
素描编号：0001
现象描述（偏帮现象、岩爆现象、渗水
涌水状态、发生时间等）：
无
图形素描（断层、节理的位置、走向倾向；溶洞、空洞、采空区的位置；坍方位置、大小；偏帮部位；岩爆部位；渗水涌水的位置等）：
白云质灰岩，岩层受地质构造影响严重，成块石碎石状镶嵌结构，其岩层产状为：N65ºW/70ºNE；节理裂隙较发育，裂隙局部有填充粘土，
N70ºE/75ºSE,N45ºW/75ºSW，右拱脚有少量裂隙水。
技术负责人施工负责人
质检工程师监理工程师。
