地质图绘图规定（一般规定）地质图是地质学家和相关专业人员用来记录和展示地球表面和地下的地质构造和内部结构的一种图形化表达方式。
为了保证地质图的准确性和标准化，国际上制定了许多地质图的绘制规定。
本文将介绍一般规定下的地质图绘图规定，内容包括图式、颜色、标高、符号等方面。
图式地质图为了标识地球的各种地质特征，往往采用各种不同的符号和线条进行表达。
在一般规定中，地质图的符号和线条需要符合国际标准化协会所制定的规定。
除此之外，绘制地质图还需要有比例尺和方向标，比例尺可以根据绘图比例进行修改，方向标应指示出正北方向。
同时，地质图上的附加信息，如注记、标注、图例等也需要符合一般规定的规范。
颜色地质图中使用的颜色需要严格遵守国际标准化协会所制定的规定。
在一般规定下，地质图中常用的颜色为：•黑色和白色：用于标识构造线和区域边界线。
•红色：用于标识火山岩、花岗岩和热液活动等与火山有关的标志。
•蓝色：用于标识洞穴、水源和岩石中的矿物。
•绿色：用于标识沉积和风化的岩石。
•黄色：用于标识洪积平原、风化土、堆积和岩屑等沉积物。
•灰色：用于标识与大气和海洋有关的岩石，例如石灰岩和硅质岩。
标高和地形图标高是指地点的海拔高度。
地质图中通常会标注地点的标高，并以不同颜色的等高线来显示地形高度的变化。
地质图上的等高线需要符合国际标准化协会所制定的规定，在一般规定下，等高线的线宽和线距需要满足一定的比例关系。
另外，地质图上还需要绘制地形图、剖面图和横向地形剖面图等。
在绘制这些图像时，需要按照一般规定所制定的要求，例如图线的厚度和间距、图形的比例和姿态等。
符号地质图上的符号是用于标识地质构造和各种地质事件的，如断层、岩浆体、火山、矿床等。
一般规定中，符号需要按照国际标准化协会所制定的规定进行绘制。
符号需要规范、清晰，符合一般规定下的比例和尺寸要求。
总结地质图作为地质学领域中的重要图像，在国际标准化协会等机构的规范下，绘制出来的地质图具有高度的可靠性和标准化。

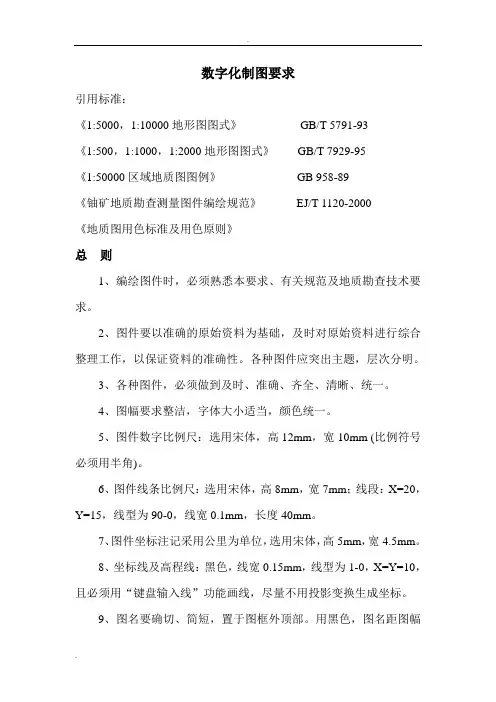

数字化制图要求引用标准：《1:5000，1:10000地形图图式》GB/T 5791-93《1:500，1:1000，1:2000地形图图式》GB/T 7929-95《1:50000区域地质图图例》GB 958-89《铀矿地质勘查测量图件编绘规范》EJ/T 1120-2000《地质图用色标准及用色原则》总则1、编绘图件时，必须熟悉本要求、有关规范及地质勘查技术要求。
2、图件要以准确的原始资料为基础，及时对原始资料进行综合整理工作，以保证资料的准确性。
各种图件应突出主题，层次分明。
3、各种图件，必须做到及时、准确、齐全、清晰、统一。
4、图幅要求整洁，字体大小适当，颜色统一。
5、图件数字比例尺：选用宋体，高12mm，宽10mm (比例符号必须用半角)。
6、图件线条比例尺：选用宋体，高8mm，宽7mm；线段：X=20，Y=15，线型为90-0，线宽0.1mm，长度40mm。
7、图件坐标注记采用公里为单位，选用宋体，高5mm，宽4.5mm。
8、坐标线及高程线：黑色，线宽0.15mm，线型为1-0，X=Y=10，且必须用“键盘输入线”功能画线，尽量不用投影变换生成坐标。
9、图名要确切、简短，置于图框外顶部。
用黑色，图名距图幅两边大于50mm，字大小根据实际而定。
10、图外框线与内框线间距为12mm，外框线宽为1.5mm，内框线宽为0.15mm。
A3或更小的图件，可适当酌减少。
坐标线及图框线应采用“数字输入”，不能使用鼠标画制。
11、地层等符号用黑体，高4.5mm，宽4.0mm，尽量直接输入，不用子图库中符号，花岗岩可用子图表示，且应垂直向上，不旋转。
12、主要构造应有编号，构造编号字体用黑体，高4.5mm，宽4.0mm，数字编号须用下标表示(如F800 )。
13、图例中应包括图内所给的各种符号及色调，地形图上的惯用符号可不列出，图例与图幅内容一致，尽可能使用最简明的技术语言。
图例排列顺序一般先地层—地层界线—产状—构造—矿物、蚀变—工程—其它，最后为工作范围。
主要图件格式
6.1 地质平面图、地质剖面图6.1.1 矿区地质图格式
6.1.2 其他地质平面图格式
6.1.3 勘探线地质剖面图格式
6.2 地质平面图的整饰6.2.1 图名、图廓
(1)图廓下方的比例尺:
(2)图廓上方的比例尺:
6.2.3 图例
6.2.4 图签
6.3 地质剖面图的整饰
注:1.图中标注的线划规格、距离尺寸均以毫米为单位。
2.注记字体、字号执行国家标准GB5791—86《1:500、1:1000、1:2000地形图图式》的规定。
6.4 原始地质编录图图式
6.4.1 钻孔投影图
a、b、c、d、e—钻孔倾角转换点;l1、l2、l3、l4、l5—钻孔转换点水平投影线段长;o、a′、b′、c′、d′、e′—转换点方位偏斜方面投影点;o、a″、b″、c″、d″、e″—方位偏斜沿剖面法线投影线与过转换点的水平线交
点
6.4.2 钻孔柱状图
6.4.3 探槽地质素描图(1)斜坡槽探地质素描图:
(2) 露天平台槽探地质素描图:
6.4.4 探井地质素描图
(1)方井地质素描图:×××探井地质素描图
(2) 圆井素描图:
6.4.5 坑道地质素描图 (1) 坑道素描图展开方式:
(2) 弯曲坑道素描图:
(3) 穿脉坑道素描图:
(4)沿脉坑道素描图:
(5)倾斜坑道素描图:
6.4.6 天井地质素描图天井地质素描图如下:
6.4.7 露天采场掌子面地质素描图
6.4.8 回采矿块地质素描图
6.4.9 开拓掌子面地质素描图开拓掌子面素描图如下:
掘沟地质素描图如下:
6.5 综合地质编录图图式6.5.1 综合地层柱状图
综合地层柱状图如下:
地形地质图如下:
6.5.3 地质横剖面图地质横剖面图如下:
1—第四纪;2—石英岩;3—千枚岩;4—假象赤铁石英岩;5—绿泥假象赤铁石英岩;6—极贫矿;7—混合岩;8—磁铁石英岩;9—煌斑岩;10—地质界线;11—实测断层;12—不整合界线;13—钻孔及编号;14—开采
平台
6.5.4 矿体垂直纵投影图
矿体垂直纵投影图如下:
6.5.5 矿体底板等高线图矿体底板等高线图如下:
6.5.6 平台地质平面图平台地质平面图如下:
6.5.7 矿石品位分布图矿石品位分布图如下:
6.5.8 矿石品位等值线图矿石品位等值线图如下:
①中深变质岩地区,在未查清地质年代的情况下,可先建立岩组、岩段的相对层序。
其命名可用地方性代表性剖面的地理名称或加有关岩性名称。
