XXX项目隧道
掌子面地质素描记录表
施工里程：k0+475 地质预报单位：
编写：复核：监理：日期：。

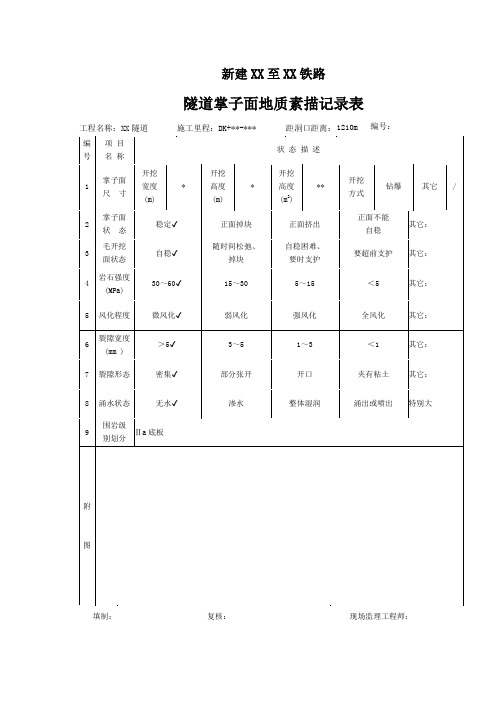

新建XX至XX铁路隧道掌子面地质素描记录表工程名称：XX隧道施工里程：DK+**-***距洞口距离：1210m编号：编号项目名称状态描述1 掌子面尺寸开挖宽度(m)*开挖高度(m)*开挖高度(m2)**开挖方式钻爆其它/2 掌子面状态稳定✔正面掉块正面挤出正面不能自稳其它：3 毛开挖面状态自稳✔随时间松弛、掉块自稳困难、要时支护要超前支护其它：4 岩石强度(MPa)30～60✔15～30 5～15 ＜5 其它：5 风化程度微风化✔弱风化强风化全风化其它：6 裂隙宽度(mm )＞5✔3～5 1～3 ＜1 其它：7 裂隙形态密集✔部分张开开口夹有粘土其它：8 涌水状态无水✔渗水整体湿润涌出或喷出特别大9 围岩级别划分Ⅱa底板附图填制：复核：现场监理工程师：附表1：隧道掌子面超前地质预报工序确认单施工单位现场技术主管（或地质工程师）：现场监理工程师：超前地质预报实施小组副组长（施工单位现场责任人）：超前地质预报实施小组组长（设计单位）：隧道掌子面超前地质预报工序确认单施工单位现场技术主管（或地质工程师）：现场监理工程师：超前地质预报实施小组副组长（施工单位现场责任人）：超前地质预报实施小组组长（设计单位）：XX隧道加深炮孔现场记录表施工单位：XXX公司里程D2K26 +司钻：工班长：现场监理：XX隧道加深炮孔现场记录表施工单位：XX公司掌子面里程D2K26 +司钻：工班长：现场监理：日期：天蓬隧道加深炮孔现场记录表司钻：工班长：现场监理工程师（或监理员）：XXX加深炮孔现场记录表施工单位：XX公司掌子面里程：PD3K277+010司钻：工班长：现场监理工程师（或监理员）：新建铁路XX至XX段超前地质钻探施工记录表孔号隧道名称掌子面里程钻孔直径操作人员机械型号施工开始日期验孔人员技术负责人施工开始时间序号工作时间钻孔深度（m）累计进尺（m）孔内水压（m）岩质、岩性钻进特征描述（冲洗液颜色、流量变化、涌砂、空洞、震动、卡钻位置、突进情况、冲击声音变化、断层、溶洞填充等情况）开始结束1开孔坐标（米）23 X Y456角度（度）78 水平立角910记录：复核：现场监理工程师（或监理员）：超前地质钻孔柱状图施工单位名称：编写：复核：日期：。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
隧道开挖断面及地质检查记录表编号:注：本表一式8份，承包单位7份，项目监理机构1份。
沪昆铁路CKTJ-6标隧道掌子面地质素描作业指导书1、准备工作进洞进行地质素描工作前, 应做好如下准备工作:1) 熟悉了解已有勘察资料, 掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征;2) 熟悉了解其它预报手段探测成果, 分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异( 与勘察成果比较) ;3) 准备好洞内素描所需要的工具: 外业包、罗盘、地质锤、笔记本、数码相机等;2、现场素描现场素描, 首先应对掌子面及掌子面附近开挖段进行详细观察。
首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比, 宏观把握地层岩性等的变化。
对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位, 进行重点详细观察, 经过手触、锤击、采集样本详细观察查明差异的性质, 分析造成差异的原因。
地质素描应记录以下信息:1) 工程地质信息①地层岩性: 描述地层时代、岩性、产状、层间结合程度、风化程度等。
②地质构造: 描述褶皱、断层、节理裂隙特征等。
断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系; 褶皱的性质、形态、地层的完整程度等; 节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征, 分析组合特征、判断岩体完整程度。
节理裂隙的描述首先应根据其产状特征进行分组归类, 一般产状差异不大的节理应划分为一组。
对于成组出现的节理, 应示意性地标示在图纸上, 图纸采用的节理倾角应为换算的视倾角, 标注的产状为真实产状, 图示节理间距应能表明其真实发育程度( 即不同发育程度的节理组, 在图纸上显示节理间距应不同) 。
对于零星发育的节理应作为随机节理描述, 贯通性好、对岩体稳定性影响大的随机节理( 包括岩脉) 应重点描述, 并按其实际出露位置标示在图纸上。
③岩溶: 描述岩溶规模、形态、位置、所属地层和构造部位, 充填物成分、状态, 以及岩溶展布的空间关系。
隧道开挖工作面地质素描包括哪些内容隧道开挖工作面地质素描包括哪些内容？1、岩性：是最基本的地质资料。
主要描述岩石名称、颜色、构造、构造、矿物成分、风化程度等。
新建狗磨湾隧道所见到的均是石英云母片岩，呈灰色—灰黑色，层状构造，片理发育，风化轻微—颇重，含绢云母，有滑腻感。
2、断层：是地壳上主要的构造痕迹，它的形成、特性及规模决定地区地质构造复杂程度，对隧道施工影响极大，是开挖时发生塌方的主要地质原因之一。
主要描述断层位置、产状、断层破碎带宽度及构造类型、断层性质及其与其它断层的关系、派生节理产状、密度及充填物等。
在开挖面调查中我们发现一些断距很小的断层。
3、贯穿性节理：是造成块体塌方的主要原因之一。
主要描述节理产状、密度、宽度、延伸情况、节理面特征（光滑、粗糙、起伏不平）、出露位置等。
在开挖面调查中，曾多次发现贯穿性非常好的节理，发生过几次块体塌方，由于我们开展超前预报，提醒施工人员注意，提前采取必要的措施，因此，没有造成大塌方。
4、岩脉：岩脉侵入的位置往往是地壳的薄弱点。
我们主要描述岩脉的岩性，出露位置、宽度、接触关系、破碎情况、风化程度等。
在开挖面调查中，我们所见到的大多是石英岩脉，风化轻微，呈透镜状或线状穿插于围岩中，杂乱无规则，造成围岩非常破碎。
5、水：水增加了隧道施工难度。
地层渗水影响喷射混凝土的质量；若在断层带内岩体破碎，或节理被次生粘土充填地段有水，则会大大降低围岩的自稳能力，增加坍塌的可能。
我们主要描述出水点位置及其与断层和节理的关系、出水状态（滴、流、涌）、水味、水色、水温、出水点附近有无沉淀物等。
同时了解水对混凝土的侵蚀性。
对于地下水与地表水可能存在水力联系的地方开展了地下水动态观测，提前确定施工中的排水措施，以防止造成涌水事故。
沪昆铁路CKTJ-6标隧道掌子面地质素描作业指导书］、准备工作进洞进行地质素描工作前，应做好如下准备工作：1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差杲（与勘察成果比较）；3）准备好洞内索描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等；2、现场素描现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。
首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。
对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。
地质素描应记录以下信息：1）工程地质信息①地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。
②地质构造：描述褶皴、断层、节理裂隙特征等。
断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理而特征，分析组合特征、判断岩体完整程度。
节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组。
对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。
对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。
③岩溶：描述岩溶规模、形态、位置、所属地层和构造部位, 充填物成分、状态，以及岩溶展布的空间关系。
④特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。
