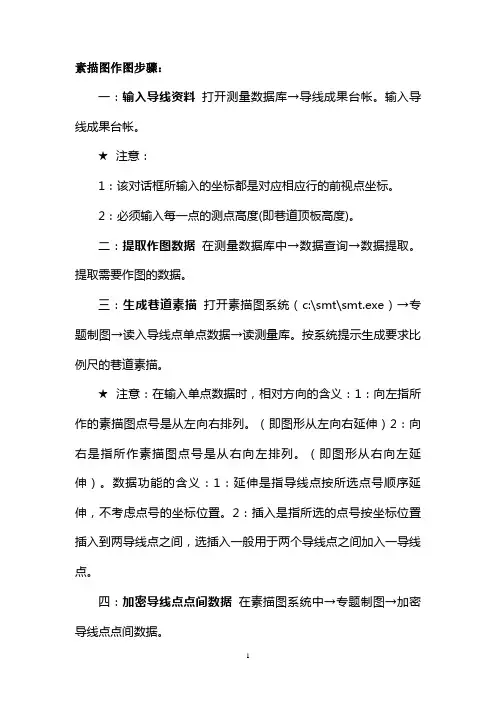

素描图作图步骤：一：输入导线资料打开测量数据库→导线成果台帐。
输入导线成果台帐。
★注意：1：该对话框所输入的坐标都是对应相应行的前视点坐标。
2：必须输入每一点的测点高度(即巷道顶板高度)。
二：提取作图数据在测量数据库中→数据查询→数据提取。
提取需要作图的数据。
三：生成巷道素描打开素描图系统（c:\smt\smt.exe）→专题制图→读入导线点单点数据→读测量库。
按系统提示生成要求比例尺的巷道素描。
★注意：在输入单点数据时，相对方向的含义：1：向左指所作的素描图点号是从左向右排列。
（即图形从左向右延伸）2：向右是指所作素描图点号是从右向左排列。
（即图形从右向左延伸）。
数据功能的含义：1：延伸是指导线点按所选点号顺序延伸，不考虑点号的坐标位置。
2：插入是指所选的点号按坐标位置插入到两导线点之间，选插入一般用于两个导线点之间加入一导线点。
四：加密导线点点间数据在素描图系统中→专题制图→加密导线点点间数据。
★注意：1：选用基准线方式输入的距离1、距离2等是指加密点到首导线点的距离。
2：选用仰俯角方式输入的倾斜距离是指第二个加密点相对于第一个加密点的距离，第一个加密点就是到参考导线点的距离。
五：处理探煤厚数据1:→专题制图→处理探煤厚数据→设置注记参数。
2:→专题制图→处理探煤厚数据→读入煤层顶底板数据。
对话框中所输入的倾斜距离是指探煤点到参考点的累加距离。
★注意：使用此命令只能在巷道顶板和底板得到很多红色圆圈，用户需要用二维曲线分别把顶板和底板圆圈连接成一条光滑的曲线作为煤层顶板线和煤层底板线。
（连接时捕捉方式应选择为捕捉圆心）并且必须把图层名和属性分别该为巷道顶板线和巷道底板线。
六：读入素描图编录数据→专题制图→读入素描图编录数据。
1：选择基准线方式，对话框中倾斜距离是指编录点到首导线点的距离。
向上距离是指地层分界点到基准线的距离并且地层分界点在基准线的上面。
向下距离是指地层分界点到基准线的距离并且地层分界点在基准线的下面。
