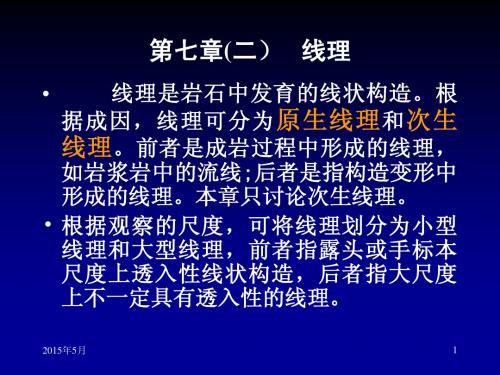

第七章-2 线理

  • 格式：ppt
  • 大小：13.42 MB
  • 文档页数：37

下载文档原格式

  / 37

合集下载

构造地质学——劈理和线理

构造地质学——劈理和线理

透入性构造——指均匀地弥漫于地质体中的构造， 它反映了这一地质体作为一个整体，已均匀地发生 了变形。
非透入性构造——以一种不连续面分散地存在于地 质体中，变形只集中在不连续面本身及其附近，并 把均匀连续的地质体分化成若干部分。
透入性和非透入性构造是相对的，与观察尺度相关。
A--显微尺度 B--小微尺度 C--小型尺度 D--中小型尺度 E--中型尺度
泥质岩
片理 片岩 1-10 显著但差 中高级变质 透镜状到粗 造板状 各类岩石中
片麻理 片麻岩 大于 10 很不明显 高级变质 难以分开
各类岩石中
不连续劈理：劈理域和微劈石域可 用肉眼加以鉴别，在露头和手标本上就 可显示其不连续的构造特征。
可分为间隔劈理、褶劈理
褶劈理：以一定的可见间隔切过先存连续 劈理,早期的连续劈理民生挠曲或细微褶皱
一、线理分类
1.定义—指露头上或手标本上的次生平行透 入性线状构造。
2. 根据规模的大小，分为：
1）小型线理：包括拉伸线理、矿物生长线理、 皱纹线理和交面造、铅笔构造和压力影构造。
在中小尺度上一般不具有透入性，仅在大型尺度上尚 可能是透入性的，所以有时候称其为线状构造更为妥 当一些。
千枚理--介于板劈理与片理之间，发育于富 含泥质的板岩中，具丝绢光泽
千枚理主要见于千枚岩中，其结晶矿物较大、肉眼可见
片理：
矿物重结晶程度高，发育于中、高级变质岩石 中
φ > 0.2 mm（1-10mm） 具有良好的矿物优选方位 复矿岩：层状硅酸盐定向，围绕F、Q 单矿物岩：矿物压扁、拉长，平行排列
第七章 劈理和线理
第七章 劈理和线理
主要内容
1、概述 2、劈理 3、线理
1. 广义面状和线状构造概念：岩石种的各种构造 可以概括为面状和线状构造两大类。 断层、节理面、褶皱轴面、层理、劈理面—— 面状构造。 褶皱枢纽、各种面状构造之间的交线——线状 构造。
