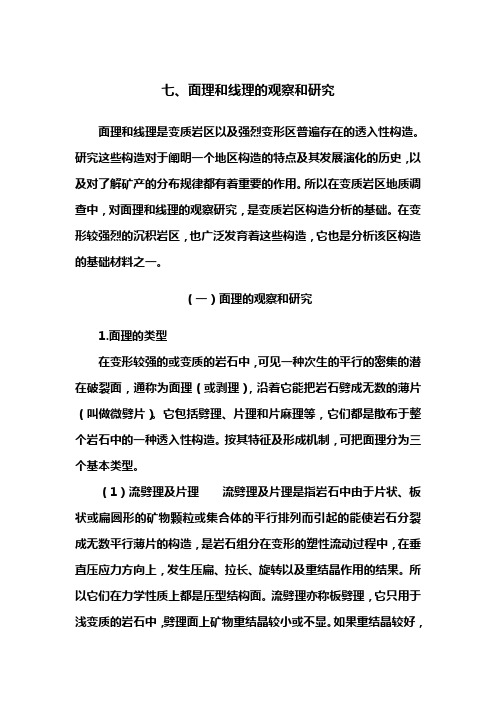

七、面理和线理的观察和研究面理和线理是变质岩区以及强烈变形区普遍存在的透入性构造。
研究这些构造对于阐明一个地区构造的特点及其发展演化的历史，以及对了解矿产的分布规律都有着重要的作用。
所以在变质岩区地质调查中，对面理和线理的观察研究，是变质岩区构造分析的基础。
在变形较强烈的沉积岩区，也广泛发育着这些构造，它也是分析该区构造的基础材料之一。
（一）面理的观察和研究1.面理的类型在变形较强的或变质的岩石中，可见一种次生的平行的密集的潜在破裂面，通称为面理（或剥理），沿着它能把岩石劈成无数的薄片（叫做微劈片）。
它包括劈理、片理和片麻理等，它们都是散布于整个岩石中的一种透入性构造。
按其特征及形成机制，可把面理分为三个基本类型。
（1）流劈理及片理流劈理及片理是指岩石中由于片状、板状或扁圆形的矿物颗粒或集合体的平行排列而引起的能使岩石分裂成无数平行薄片的构造，是岩石组分在变形的塑性流动过程中，在垂直压应力方向上，发生压扁、拉长、旋转以及重结晶作用的结果。
所以它们在力学性质上都是压型结构面。
流劈理亦称板劈理，它只用于浅变质的岩石中，劈理面上矿物重结晶较小或不显。
如果重结晶较好，有肉眼可辨认的片状矿物（如云母等）的平行排列，则称为片理（在片麻岩中称为片麻理）。
（2）破劈理破劈理是指岩石中一组密集的平行破裂面，而与岩石中矿物的排列方向无关。
其微劈片的厚度一般以毫米计，有时可略宽达几厘米，由于它的密集性及发育于整个岩石中的透入性而与节理相区别，因此它与节理之间常呈过渡关系。
一般认为它是一组密集的剪切破裂面，但近来发现有的破劈理可能兼有张性的特征。
（3）折劈理亦称滑劈理或应变滑劈理，它们常见于板岩、千枚岩及片岩之中，是切过早期流劈理（或片理）的一组平行剪切面。
沿着折劈理面的位臵而排列，或沿折劈理方向有新生矿物的生长。
从力学性质上看，它多为剪性或压剪性结构面。
应当指出，在实际中经常可见到它们间的过渡型式，而非绝然分开的。
2.面理与大型构造的关系面理作为构造变形的产物，常与褶皱或断层等大型构造在几何上、成因上有着密切的联系。
面理((Foliatiom)、线理第九章面理(lineation)概述从几何角度看，任何地质构造都可以分为面状构造和线状构造。
面状构造包括原生的沉积岩层面、侵入岩的流面等，也包括构造作用和变质作用形成断层面、节理面、轴面、劈理面；线状构造包括原生的侵入岩的流线，也包括构造作用形成褶皱枢纽、断层擦痕等。
在这里主要研究构造作用形成的展现于手标本和露头上的次生透入性构造。
什么是透入性构造和非透入性构造？透入性构造是指均匀地弥漫于地质体中的构造，它反映这一地质体作为一个整体已均匀的发生了变形。
非透入性构造则是以一种不连续面分散于地质体中，变形只集中在不连续面本身及附近。
并把均匀连续体分为若干部分，也叫分划性构造。
透入性和非透入性构造是相对的，与观察尺度相关。
第一节劈理（Cleavage）一、劈理及其组成顾名思义：劈：具有可劈性；理：具有面性劈理是一种能按一定方向将岩石分裂成无数薄片或薄板的平行面状构造。
它发育于强烈变形的岩石里。
劈理组成要素：劈理域和微劈石劈理域二、劈理的分类劈理分类包括传统分类和劈理结构分类传统分类：流劈理、滑劈理、破劈理结构分类：根据劈理域和微劈石的特征分为连续劈理和不连续劈理两大类连续劈理：板劈理、千枚理、片理不连续劈理：褶劈理（带状和分隔褶劈理）、间隔劈理（一）连续劈理 板劈理 千枚理 片理 片麻理 岩石类型 板岩 千枚岩 片岩 片麻岩 粒度（mm）小于0.5 0.5-1 1-10 大于10 劈开性 劈开完好 较完好 显著但差 很不明显 变质程度 低级变质 中级变质 中高级变质 高级变质 劈开后 形态板状 千层微片状 透镜状到粗 造板状 难以分开 原岩 泥质岩 泥质岩 各类岩石中 各类岩石中（二）不连续劈理（三）劈理与大构造关系及劈理现象1 轴面劈理2 层间劈理3 劈理弯曲与折射现象4 断裂劈理5 顺层劈理6 区域劈理1 轴面劈理2 层间劈理3 劈理弯曲与折射现象劈理弯曲与折射现象劈理弯曲与折射现象是由于岩性的渐变和突变引起的一种现象。
第七章线理线理（Lineation）岩石内部或表面的各种平行线状构造，主要是露头或手标本上的平行透入性构造。
而与褶皱有关的线状构造如枢纽。
香肠构造、窗棂和杆状构造等也被看为作粗大的线理。
§1变形岩石中的小型线理一、拉伸线形成方式有二：其一物质塑性流动过程中的伸长变形，位于ab面之上，指示物质运动方向，代表应变椭球体的长轴方向，为a线理；其二是辗滚而成。
使物质垂直力偶作用的方向拉伸，这种线理常与褶皱枢纽平行，为b线理。
二、生长线理针状、柱状等矿物定向排列构成，它们都是岩石在变形和变质过程中压溶和重结晶作用的产物。
因而反映岩石重结晶流动方向。
有时在动力变质带上，在强大的应力作用下，矿物生长往往不依结晶习性，却屈服于应力生长，如断层面上的石英、方解石纤维状晶体。
均属a线理。
三、皱纹线理发育在千枚岩、片岩中，由早期劈理或片理揉皱成的平行定向构造，与褶皱或褶劈有关，平行褶皱枢纽，称b线理。
四、交面线理两个面状构造的交线，如层理与面理，面理与面理之交线，与褶皱枢纽β平行，称b线理。
§2变形岩石中的大型线理石香肠，窗棂和杆状构造最为常见。
一、石香肠构造（Boudinage structrue）根据人工模拟实验结果，绘图分别介绍张裂石香肠、剪切型石香肠、粘滞性、褶皱型石香肠的特征和形成机制石香肠与组构轴关系，纵弯褶皱中平行枢纽，横弯褶皱中空间上呈“巧克力方盘”状。
二、窗棂构造（mullion structrue）窗棂构造是强裂褶皱中的大型线理，非型为圆核计柱体或呈波状起伏的浑圆楔状，表现常有一层应矿持薄膜。
成因分类：1、节理式窗棂构造2、肿缩式窗棂构造3、褶皱式窗棂构造三、铅笔构造（pencil structrue）发育在泥板岩和粉砂质板岩中的一种线状构造，成因是由二组或二组以上平行面状构造交切分割而成。
四、杆状构造由石英、方解石或其它成份单一的强硬岩石物质构成，成带成束地出现在变质岩中。
其与窗棂构造的区别在于杆状构造是由变质作用中产生的析离体组成，析离体在未分裂或辗滚成棒之前，一般呈囊状、透镜体或似层状分布于面理之间。
第七章线理线理是岩石中小尺度透入性的一种线状构造。
根据成因，线理可以分为原生线理和次生线理。
原生线理是成岩过程中形成的线理，如岩浆岩中的流线；次生线理是指构造变形过程中形成的线理，如褶皱的枢纽、矿物拉伸线理、擦痕等。
构造地质学中往往关心的是次生线理。

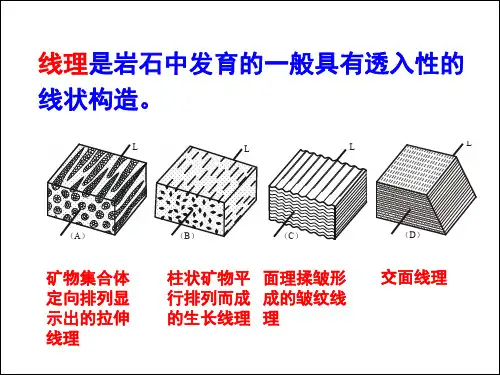

1．小型线理在强烈变形岩石中，常常发育各种微型或小型的线理，其形态和成因各异，主要有以下几种：（1）拉伸线理拉长的岩石碎屑、砾石、鲕粒、矿物颗粒或集合体等平行排列而显示的线状构造，它们是岩石组分变形时发生塑性拉长而形成的，其拉长方向与应变椭球体中的最大主应变轴X 轴方向一致。
（2）矿物生长线理由针状、柱状或板状矿物顺其长轴定向排列而成，是岩石在变质作用中矿物在引张方向重结晶生长的结果，因而矿物及其纤维生长的方向往往指示岩石重结晶或塑性流动的拉伸方向。
在动力变质带内，在强大应力作用下，矿物生长往往不依其结晶习性，却屈服于应力而拉长，甚至使原来的短柱状或等轴状结晶的矿物出现纤维状结晶，例如断层面上常常看到的纤维状石英、方解石及纤闪石一类的擦抹晶体。
（3）皱纹线理由先存面理上微细褶皱的枢纽平行排列而成。
微细褶皱的波长和波幅常在数厘米以下，或仅以mm计。
皱纹线理的方向与其所属的同期褶皱的枢纽方向一致。
（4）交面线理两组面理相交或面理与层理相交形成的线理。
（5）擦痕地质体之间相对运动时在运动面上刻划出来的划痕。
如断层擦痕、冰川擦痕等，可以用来判定地质体的相互运动方向。
2．大型线理变形或变质岩石中常发育一些独特形态的粗大线理，一般不具透入性，但在大尺度上观察，也可看作是透入性的，主要有石香肠构造、杆状构造、窗棂（ling）构造等。
（1）石香肠构造又称布丁构造（boudinage）构造，是不同力学性质互层的岩系受到垂直岩层挤压而形成的一种构造，因其剖面形态似香肠，因而得名石香肠构造。
（2）杆状构造是由石英、方解石或其它成分单一的强硬岩石物质组成的比较细小的杆状体。
线理产状符号1. 什么是线理产状符号？线理产状符号是地质学中用于描述岩石中的构造和变形特征的一种符号表示方法。
在地质学中，线理是指岩石中的一种有方向性的构造特征，它是由岩石中的矿物颗粒、岩屑或矿物晶体的排列方式所形成的。
线理产状符号通过一系列图形符号来表示线理的方向、倾向和倾角等信息，以便更好地理解和研究岩石的构造和变形历史。
2. 线理产状符号的分类线理产状符号可以分为两大类：方向符号和倾角符号。
2.1 方向符号方向符号用于表示线理的方向，一般使用箭头符号来表示。
箭头的方向指示了线理的倾向，即线理在地面上的投影方向。
常用的方向符号有以下几种：•单箭头符号：表示线理的倾向方向，箭头的指向表示倾向的方向。
•双箭头符号：表示线理的倾向范围，两个箭头之间的夹角表示倾向的范围。
•多箭头符号：表示多个线理的倾向方向，每个箭头表示一个线理的倾向方向。
2.2 倾角符号倾角符号用于表示线理的倾角，即线理与水平面的夹角。
倾角符号一般由一条线和一个角度值组成。
常用的倾角符号有以下几种：•直线符号：表示线理的倾角，直线的方向表示线理的倾向，线的长度表示倾角的大小。
•弧线符号：表示线理的倾角范围，弧线的半径表示倾角的范围。
•弧线加角度值符号：表示线理的倾角范围和具体的倾角数值，弧线的半径表示倾角的范围，角度值表示具体的倾角数值。
3. 线理产状符号的应用线理产状符号在地质学研究中有着广泛的应用。
它可以帮助地质学家们更好地理解和研究岩石的构造和变形历史，从而揭示地壳运动的规律和过程。
具体应用包括：3.1 构造分析线理产状符号可以用于描述岩石中的构造特征，如褶皱、断层、岩浆侵入等。
通过观察和记录线理的方向和倾角，可以确定构造的类型、方向、倾角和运动方式，进而推断地壳运动的性质和历史。
3.2 地质调查线理产状符号也是地质调查中必不可少的工具之一。
地质调查人员可以通过观察和记录岩石中的线理产状符号，了解岩石的变形和构造特征，帮助他们绘制地质图和解释地质现象，为资源勘探和工程建设提供依据。
