串并联电路识别与实物图连接

1．电路和电路是最基本的电路．家里电灯、电视机、洗衣机等用电器是以方式连接的．2、马路两旁路灯，其中一盏灯坏了不亮，其他路灯亮，说明马路上所有路灯是联的．节目里许多的彩灯连在一起，其中一盏坏了，则全部不亮，说明这些彩灯是联的．3．下图甲图中两灯是联，乙图中两灯是联．4．用一只开关同时控制两盏灯的亮与灭，则这两盏灯（）A．只能串联 B．只能并联 C．可以串联，也可以并联 D、无法判断5．如图所示电路中，A、B、C、D是四个连接线，开关是闭合的．①用导线将A、B连接，再将C、D连接，则灯L1和L2是联．②用导线将A、D连接，则灯L1和L2是联．6．如图所示电路中，当S1、S3断开时，S2闭合时，L1与L2是联；若同时闭合S1、S2、S3则会造成电路．7．如图所示，若只需灯L1发光，则用导线连接接线柱；若连接，A、D接线柱，则灯L1、L2联；若使L1、L2并联，则接线柱A与B连接，接线柱C与连接．8、在图所示的各电路图中，能反映出Ll 、L2并联，开关S断开后L1仍能发光的是（）9、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）A.甲、丙；B.乙、丁；C.甲、丁；D.丙、丁。

10、某单位保密室有两道门，只有当两道门都关上时（关一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。

下面几个电路图中符合要求的是（）11、右图为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的； B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联； D．绿灯与黄灯并联后再与红灯串联12、用一个开关控制两个电灯和一个小电动机同时工作，这三个用电器在电路中（）A．一定要并联 B．一定要串联 C．可以串联也可以并联 D．一定混联13、如图所示,当开关均断开时，能亮的灯是________联的；当开关都闭合时，能亮的灯是________联的.14. 如图所示，是家用电冰箱及其部分电路图．冰箱压缩机由温控开关自动控制，冷藏室照明等由冰箱门联动开关控制．冰箱门关闭后，联动开关应该处于_______状态，当冰箱里的温度升高到一定程度时，温控开关会自动_______（选填“断开”或“闭合”）。

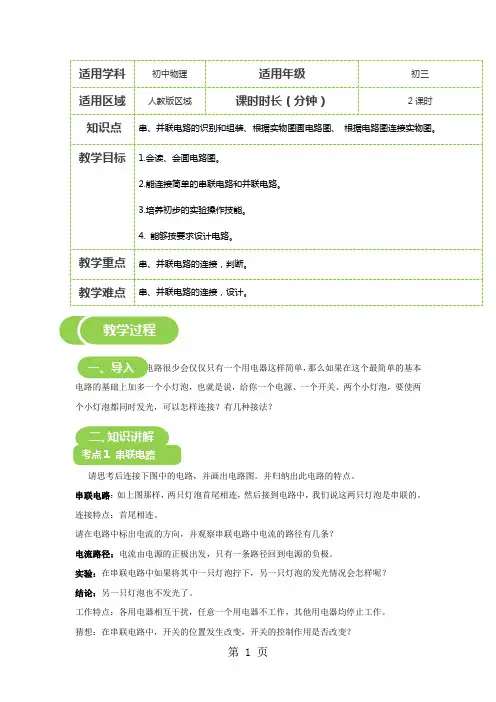

年级：九年级教师：鲁乐串并联电路识别与实物图连接一.知识呈现1电路把电源、用电器、开关、导线连接起来组成的电流的路径。

2各部分元件的作用（1）电源：提供电能的装置；（2 ）用电器：工作的设备；（3 ）开关：控制用电器或用来接通或断开电路；（4 ）导线：连接作用，形成让电荷移动的通路3电路的状态：通路、开路、短路（1）通路：处处接通的电路；（2）开路：断开的电路；（3）短路：将导线直接连接在用电器或电源两端的电路。

4电路的基本连接方式：串联电路5.串并联电路的特点（一）串联电路（1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。

（2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器无法工作。

（3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。

即串联电路中开关的控制作用与其在电路中的位置无关。

（二）并联电路（1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。

每条支路各自和干路形成回路，有几条支路，就有几个回路。

（2）用电器工作特点：在并联电路中各用电器之间相不影响。

某一条支路中的用电器若不工作，其他支路的用电器仍能工作。

比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。

这就是互不影响。

（3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。

干路开关起着总开关的作用，控制整个电路。

而各条支路开关只控制它所在的那条支路。

二. 识别1. 使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2. 使用电流流向法识别串并联电路从电源的正极（或负极）岀发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图丨所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

周末提高《串并联电路图专题练习》一、了解串并联电路：1.串并联概念：串联电路：①概念：把电路元件_连接起来。

②特点：(1)通过一个元件的电流_另一个元件，电流只有_条路径；(2)电路中只需个开关，且开关的位置对电路影响。

并联电路：①概念：把电路元件_ _连接起来(并列元件两端才有公共端)。

②特点：干路电流在分支处，分成_ 条支路；（2）各元件可以_工作，互不干扰；（3）干路开关控制_ __，支路开关只控制_ __。

2. 电流流向法：电流流向法是识别串并联电路最常用的方法。

在识别电路时，让电流从电源的正极出发经过各用电器回到电源的负极，途中不分流，始终是一条路径者，为串联；如果电流在某处分为几条支路，若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联。

并联电路中各用电器互不影响。

3. 拆除法：它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。

4. 节点法：所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长，只要中间没有电源、用电器等其他电路元件，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。

5. 等效电路法：对于题目中给定的电路可能画法不规则，我们可综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路，即画出它的等效图来进行识别。

练习：1、将下图中的元件连接起来，形成串联电路并标出电流的方向。

2、将下图中的元件连接起来，形成并联电路并标出电流的方向。

（要求每个开关控制一个灯泡）3、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。

当S1，S2闭合时，能亮的灯是______，它们是______联的。

当S1闭合、S2断开时，能亮的灯是______。

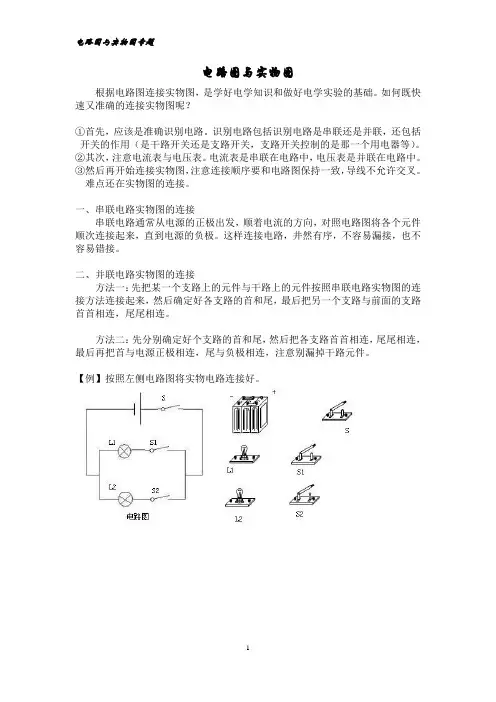

电路图与实物图根据电路图连接实物图，是学好电学知识和做好电学实验的基础。

如何既快速又准确的连接实物图呢？①首先，应该是准确识别电路。

识别电路包括识别电路是串联还是并联，还包括开关的作用（是干路开关还是支路开关，支路开关控制的是那一个用电器等）。

②其次，注意电流表与电压表。

电流表是串联在电路中，电压表是并联在电路中。

③然后再开始连接实物图，注意连接顺序要和电路图保持一致，导线不允许交叉。

难点还在实物图的连接。

一、串联电路实物图的连接串联电路通常从电源的正极出发，顺着电流的方向，对照电路图将各个元件顺次连接起来，直到电源的负极。

这样连接电路，井然有序，不容易漏接，也不容易错接。

二、并联电路实物图的连接方法一：先把某一个支路上的元件与干路上的元件按照串联电路实物图的连接方法连接起来，然后确定好各支路的首和尾，最后把另一个支路与前面的支路首首相连，尾尾相连。

方法二：先分别确定好个支路的首和尾，然后把各支路首首相连，尾尾相连，最后再把首与电源正极相连，尾与负极相连，注意别漏掉干路元件。

【例】按照左侧电路图将实物电路连接好。

方法一如下：方法二如下：电路图与实物图专题练习A 组1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？ 你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：A BC Dab4.根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

5.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

6.连接实物图，使灯泡L1和L2并联，电流表测L1电流，开关控制总电路；在右边画出电路图。

2023-2024学年九年级物理全一册学优生期中期末复习难点题型专项突破（人教版）专题05 电路图和实物图的连接1．（2023•怀化模拟）如图是某同学在做连接串、并联电路实验的实物图，与这个实物图相对应的电路图是（）A．B．C．D．解：由实物图，电流从电源的正极出发，依次经过灯L2、灯L1、开关回到电源负极，是一个串联电路，图AD中两灯并联，图B中开关闭合后会导致L1短路，与实物图不对应，只有C图与实物图对应。

答案：C。

2．（2022•济南模拟）如图所示，与实物一致的电路图是（）A．B．C．D．解：分析实物图可知，电流从正极出发，经电流表、灯泡L1、开关、灯泡L2回负极，电压表并联在L1两端。

B 图与实物图符合；A图两灯泡并联，与实物图不符合，C图电压表并联在L2两端了，与实物图不符合；D图电压表并联在电源两端了，与实物图不符合。

答案：B。

3．（2022•武汉中考）下列电路图中，与实物电路对应的是（）A．B．C．D．解：根据实物图可知，电流从电源的正极出来，分成两条路径：一条路径经过灯泡L1；另一条路径经过灯泡L2、开关S2；两条电流的路径汇合后经过开关S1回到电源的负极；所以该电路为并联电路，开关S1接在干路中，开关S2控制灯泡L2，故A图正确。

答案：A。

4．（2022•遵义模拟）如图所示的实物电路，关于它的电路图画法正确的是（）A．B．C．D．解：由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流；开关在干路上；A、此图中两灯泡并联，电流表在干路上，故A不符合题意。

B、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上；故B不符合题意；C、此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上；故C符合题意；D、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上；故D不符合题意；答案：C。

串并联电路识别与实物图连接SANY GROUP system office room 【SANYUA16H-年级：九年级教师：鲁乐串并联电路识别与实物图连接一．知识呈现1电路把电源、用电器、开关、导线连接起来组成的电流的路径。

2各部分元件的作用（1）电源：提供电能的装置；（2）用电器：工作的设备；（3）开关：控制用电器或用来接通或断开电路；（4）导线：连接作用，形成让电荷移动的通路3电路的状态：通路、开路、短路（1）通路：处处接通的电路；（2）开路：断开的电路；（3）短路：将导线直接连接在用电器或电源两端的电路。

4电路的基本连接方式：串联电路并联电路5.串并联电路的特点（一）串联电路（1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。

（2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器无法工作。

（3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。

即串联电路中开关的控制作用与其在电路中的位置无关。

（二）并联电路（1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。

每条支路各自和干路形成回路，有几条支路，就有几个回路。

（2）用电器工作特点：在并联电路中各用电器之间相不影响。

某一条支路中的用电器若不工作，其他支路的用电器仍能工作。

比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。

这就是互不影响。

（3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。

干路开关起着总开关的作用，控制整个电路。

而各条支路开关只控制它所在的那条支路。

二．识别1.使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2.使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

电路图与实物图连接方法先分析电路，不用着急连电源，先找那些用电器和电表是并联的，找哪些是串联的，最后连总电路。

但是要注意一点：电流表和电压表的接线柱不要接反了，否则的话要扣分的。

一、根据电路图连接实物图时，一般有以下几个方法：1、先串后并法：从电源正极开始，先连接电路中元件最多的一条支路，再将其它支路并联在此支路上。

标号法：从电源正极开始，在电路图各元件符号两端标出号码，再在对应的实物图中各元件两端标上对应的号码，最后按电路图连接实物。

3、标路径法：当你看到一个电路图，你先识别是串联还是并联。

如果是串联，比如说一个电路依次是从正极到开关S到用电器L1到用电器L2到负极，那么我们不妨先在草稿纸上写出电流的方向：+ → S→L1→L2→ - ，然后根据这个就可以依次连接实物图。

如果是并联，那么我们先分清楚电流从正极到负极有几条路，比如说一个并联电路，它的干路是从正极到开关S，支路一是从开关S1到用电器L1，支路二是从开关S2到用电器L2，那么我们分别写出两条支路的电流方向：+ →S→S1→L1→ - 和+ →S→S2→L2→ - ，然后找出相同的部分，那么这些相同的部分就是一条路了，再在不同的部分开始分岔，这样连接实物图，很有效。

二、根据实物图画电路图根据实物图画电路图是初中物理中常见的题目，在这里可做如下假设：（1）、导线像橡皮筋，可伸长可缩短，不会被扯断。

（2）、接点即可以拆分，又可以合并。

并且能够移动，只要不跨过任何电路元件。

（3）、电路元件可以挪动，只要不跨过任何接点。

（4）、导线可拆股，可并股。

一股可以拆分为多股，多股可合并为一股。

1、替换法：将事物图中的元件用特定的符号替换下来，再将图形整理成规范的电路图的一种方法。

替换时要注意：（1）必须用特定的符号代替电路元件；（2）接线柱上的接线位置不能改变；（3）电源极性、电表正负接线柱不能颠倒。

2、节点法：A、在实物图中将各元件用字母标好。

B、从电源正极出发，找到一个节点（就像三岔路口一样的，两条或三条或更多导线交的一点），假定为A点。

实物图与电路图的转化法先分析电路，不用着急连电源，先找那些用电器和电表是并联的，找哪些是串联的，最后连总电路。

但是要注意一点：电流表和电压表的连接线柱不要接反了，否那么的话要扣分的。

一，根据电路图连接实物图时，一般有以下几个法：1、先串后并法：从电源正极开场，先连接电路中元件最多的一条支路，再将其他支路并联在此支路上。

2、标号法：从电源正极开场，先连接电路中元件最多的一条支路，再将其他支路并联在此支路上。

3、标路径法：当你看到一个电路图，你先识别时串联还是并联。

如果是串联，比方说一个电路依次是从正极到开关S到电器L1到用电器L2到负极，那么我们不妨先在草稿纸上写出电流的向：+ →S →L1 →L2 →—，然后根据这个就可以依次连接实物图。

如果是并联，那么我们先分清楚电流从正极到负极有几条路，比方说一个并联电路，它的干路是从正极到开关S，支路一是从开关S1到用电器L1，支路二是从开关S2到用电器L2，那么我们分别写出两条支路的电流向:+ →S →S1 →L1 –和+ →S →S2 →L2 →-- ,然后找出一样的局部，那么这些一样的局部就是一条路了，再在不同德局部开场分岔，这样连接实物图，很有效。

二、根据实物图画出电路图根据实物图画出电路图是初中物理中常见的题目，在这里可做如下假设：(1)、导线像橡皮筋，可伸长可缩短，不会被扯断。

(2)、接点即可拆分，又可以合并。

并且能够移动，只要不夸任电路元件。

(3)、电路元件可以挪动，只要不跨过任接点。

(4)、导线可以拆股，可并股。

一般可以拆分多股，多股可以并为一股。

1、替换法、将实物图中的元件用特定的符号替换下来，再将图形整理成规的电路图的一种法。

替换时要注意：(1)、必须用特定的符号代替电路元件；(2)、接线柱上的连接位置不能改变；(3)、电源极性、电表正负接线柱不能颠倒。

2、节点法：(1)、在实物图中将各元件用字母标好；(2)、从电源正极出发，找到一个节点〔就像三岔路口一样，两条或三条或更多导线交的一点〕，假定为A点。

1、如图所示电路中，当开关S 1、S 2均闭合后，则（）A．L 1、L 2都能发光B．L l 能发光，L 2不能发光C．L 1、L 2都不能发光D．L l 不能发光，L 2能发光2、在如图6所示的电路中，下列说法中可能正确的是（）A．闭合S1、S2，断开S3时，灯泡L1和L2均发光B．闭合S2，断开S1、S3时，灯泡L1和L2均发光C．闭合S2、S3，断开S1时，灯泡L2发光而灯泡L1不发光D．闭合S1、S2、S3时，灯泡L1和L2均发光3、如图2所示的四个电路中，灯泡L1、L2为并联关系的是（）4、如图所示的电路图中，要使灯泡L 1和L 2组成并联电路，应该是（）A．只闭合S 1B．只闭合S 2C．同时闭合S 1和S 2，断开S 3D．同时闭合S 1和S 3，断开S 25、一种声光报警器的电路如图所示，当感应开关S 1和S 2都闭合时，会出现的现象是（）A．灯泡不亮，电铃不响B．灯泡不亮，电铃响C．灯泡亮，电铃不响D．灯泡亮，电铃响6、如图所示电路中，各元件均能正常工作．下列描述正确的是（）A．闭合S 1、S 2，灯亮铃不响B．闭合S 1、S 2，灯灭铃不响C．闭合S 1、S 2，铃响灯不亮D．闭合S 1、S 2，灯亮铃也响7、如题4图所示的电路，下列说法中正确的是：（）A．断开开关S，通过L 2的电流比通过L 1的电流大B．断开开关S，通过L 1的电流与通过L 2的电流一样大C．闭合开关S，灯L 1、L 2都会发光D．闭合开关S，灯L 1不会发光8、在下图所示的四个电路中，与实物图4对应的是（）9、如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（）10、如图所示的四个电路图与实物电路对应的是（）参考答案一、选择题1、C2、B3、B4、D5、B【考点】电路的基本连接方式．【分析】电路的三种状态分别是：通路、断路、短路；当用电器的两端被导线相连时，用电器将发生短路现象．断路是电流不再通过该用电器，用电器不工作．【解答】解：开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不亮，但电铃仍工作；故B正确；ACD错误；故选B．6、A7、B8、C9、B【考点】电路的基本连接方式．【分析】（1）串联电路：电流只有一条路径，各用电器相互影响，只需要一个开关就可以控制所有的电器；（2）并联电路：电流有多条电路，各用电器互不影响，干路开关控制整个电路，支路开关控制各自的支路．【解答】解：（1）开关能够同时控制两盏灯，电路既可以串联又可以并联，但并联时开关必须在干路上；（2）两灯发光情况互不影响，两灯应该是并联的．综上可知，符合要求的电路应该是并联电路，并且开关在干路上．由图可知，A是串联；B是并联电路，并且开关在干路上，C是并联电路，但开关在支路上．D是串联．10、A【考点】根据实物图画电路图．【分析】从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，据此分析．【解答】解：从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，A、两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流，符合题意；B、两只灯泡并联，开关控制干路，电流表测量干路中的电流，不合题意；C、两只灯泡并联，电流表测量灯泡L2的电流，不合题意；D、两只灯泡并联，开关控制L2支路，而实物图中的开关控制干路，不合题意．故选A．。

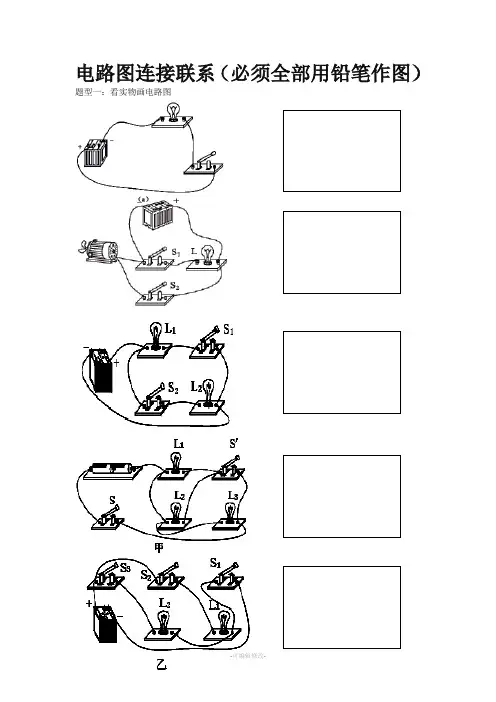

串联和并联专题一：电路图和实物图互画）一．根据电路图连接实物图1.根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图．2.根据图甲所示的电路图，以笔画线代替导线连接图乙的实物图．3.根据电路图，用笔画线代替导线，连接好实物图．4.用笔划线代替导线根据电路图连接实物图5.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．6.按图甲中的电路图，用笔画线代替导线，把图乙中的实物连接起来，连线不要交叉二．根据实物图画电路图7.手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图．请在虚线框内画出手电筒的电路图．8.在虚框内画出如图所示实物电路的电路图9.根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）10.小明连接了如图所示电路，请在方框内画出它的电路图11.请按照下面的实物电路，在方框中画出正确的电路图．12.请在虚线框内画出如图电路的电路图13.按实物图画出相应的电路图14.根据实物图在右框画出它的电路图．15.在下面（2）图指定方框内，按照（1）图所示实物连线图画出电路图参考答案一．根据电路图连接实物图1.分析：根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向依次连接即可．解答：解：按电流流向法连接实物图：从电源的正极出发，依次串联开关、灯泡L2、灯泡L1，回到电源的负极；如下图所示．点评：本题考查了根据电路图连接实物图的方法，连接时一般采用电流流向法进行连接，要注意电路图和实物图的一一对应性2.分析：根据电路图连接实物图，可以根据电流流向法，从电源的正极出发，按一条支路依次串联，然后把并联的部分并联到相应的位置即可．解答：解：根据电路图连接实物图，可以根据电流流向法，从电源的正极经过开关进行分支，一支经过灯泡L1，另一支经过灯泡L2，然后共同回到电源负极．如下图所示：点评：本题考查了实物图的连接以及电路的识别，这些知识都是电学知识的基本的技能，也是中考常考的内容．3.分析：根据图甲所示电路图，分析电路结构，明确各电路元件的连接方式，然后根据各电路元件的连接方式，连接实物电路图．解答：解：由图甲所示电路图可知，灯泡与电铃并联，其中一个开关控制干路，另一个开关与电铃串联，控制电铃所在的支路；从电源正极出发，把开关、电铃、开关串联起来，回到电源负极，然后再把灯泡并联到电铃与开关串联电路的两端，实物电路图如图所示．故答案为：实物电路图如图所示．点评：本题考查了连接实物电路图，分析清楚电路结构、明确各电路元件的连接方式是正确连接实物电路图的关键．4.分析：先确定电路的连接方式，然后根据电路图连接好实物图，即从电源的正极出发，最后到电源负极．解答：解：两灯泡并联，开关S2控制灯泡L2，S1为总开关，电路图如图所示：点评：会识别串并联电路，知道开关在电路中的作用，会根据电路图连接实物图．5.分析：（1）根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串电路元件最多的电路，再将相应并联的部分接入电路即可．解答：采用“电流流向法”，电流从电源正极出发，依次串联开关S1、开关S2、灯泡L1串联起来，再将灯泡L2分别并联在开关S1的左侧和电源的负极即可，如下图所示：6.分析：两灯泡并联，两个开关分别控制干路和支路，根据电路图完成实物电路的连接．解答：解：先将干电池串联起来，然后从电源正极或负极开始，使S2控制整个电路，L1和L2并联，开关S1控制L2，最后回到电源负极或正极，根据要求完成实物电路的连接．如图所示：点评：会识别串并联电路，并且会根据电路图连接实物电路．二．根据实物图画电路图7.分析：手电筒中，按钮向上推，灯泡发光，向下推，灯泡熄灭，相当于一个开关，干电池做电源，灯泡作为用电器，由金属外壳和弹簧连接起来．解答：解：在手电筒中，按钮相当于开关，灯泡相当于用电器，干电池相当于电源，金属外壳和弹簧相当于导线，电路图如图：点评：牢记手电筒的电路是基本电路，并且会根据实物图画出电路图．8.分析：由实物图可知，两灯泡串联，根据电流流向法从电源的正极依次画出串联的电路元件即可，．解答：解：先画出电源，然后从电源的正极出发依次画出两灯泡、电源和开关即可；如下图所示：点评：由实物图画电路图和由电路图连接实物图，一般都是采用电流流向法，即从电源的正极开始依次串联各电路原件或画出电路符号，若是并联再把并联的部分并到相应的位置即可．9.分析：先分析各元件的连接方式，然后用导线将各元件依次连接起来，根据实物图完成电路图即可．解答：解：根据实物图可知，从正极出发分两条支路，一支路经开关S2、灯泡L2；另一支路经灯泡L1；然后两路汇合共同经过开关S1回到电源负极；如下图所示：点评：本题考查根据实物图画电路图，关键是会判断两灯泡的连接方式和开关的位置．10.分析：两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．解答：解：由图知：电流从电源的正极流出，经开关S1后分成两支：①灯L1，②开关S2和灯L2；然后再汇合到一起回到电源的负极．如图所示点评：根据实物图画电路图，首先要弄清电路的连接方式，而判别电路连接方式最常用的就是电流流向法，因此要熟练掌握．11.分析：由图可知，灯泡与电铃并联，开关S1控制整个电路，在干路上；S2控制电铃，再根据实物图画出电路图即可．解答：解：先画出电源符号，从电源的正极出发，经开关S1分支，一路经灯泡，另一路经开关S2、电铃，两支电流汇合后回到负极，如下图所示：点评：本题考查了根据实物画出电路图，一般采用电流流向法，即从电源的一极出发依次画出各电路原件．会正确识别电路的连接方式以及开关和仪表的作用，会根据实物图画出正确的电路图．12.分析：从电路图中可以看出，两只灯泡并联，开关S1控制整个电路，开关S2控制灯泡L1．解答：解：从正极开始分支，一支路经开关S2、灯泡L1；另一支路经灯泡L2，然后两路汇合共同进入开关S1，再回到负极；如下图所示点评：本题考查实物图的连接和电路图的画法，关键是明白电路中各个用电器的连接方式，会按要求设计串并联电路，会根据实物图画出正确电路图．13.分析：根据实物图画出正确的电路图，即两个灯泡并联，开关S1控制干路，S2控制L2．解答：解：如图所示点评：会根据实物图画出正确的电路图．14.分析：先分析电路的连接方式，然后根据实物图画出正确的电路图．解答：解：两个灯泡并联连接，三个开关分别控制干路和两条支路．如图所示：点评：本题考查识别电路的能力和根据实物图画电路图的能力．15.分析：电路的基本连接方法有两种：①串联电路：各电路元件之间首尾相连，电路中的电流只有一条通道；②并联电路：各用电器之间首首相连、尾尾相连，电路中的电流有多条通道．那么根据上述方法先判断出两个实物图的连接方式，然后再画出对应的电路图．解答：解：灯L1、S2首尾相连，两者是串联关系；而S3、灯L2首尾相连，两者是串联关系；而灯L1、S2与S3、灯L2是并联关系；它们并联后都与开关S1串联，相应的电路图如下：点评：会识别电路，会根据是实物图按照电流的流向准确地画出电路图，注意电流从正极流出，最后回到负极．。

电学实物图、电路图的转换实物图转电路图，电路图转实物图。

先4个基本元件，串并联电路综合，后续加上电流表，电压表，电阻，滑动变阻器。

彻底搞晕了。

其实归根结底就两种思路。

一、电路图转实物图：去支路法例1.根据电路图甲用笔画线代替实际导线连接实物图乙。

解析：（1）先把一条最简单支路去掉（2）电源和元件多的干路连接好（3）再将最简支路并联上去以后遇到复杂的电路图转实物图，都可以用这种方式，问题迎刃而解。

二、实物图转电路图：找分流和汇流点例2.如图所示是一次电学实验的实物连接图，请在一面虚线框内画出它的电路图。

（1）实物图有两根导线相接处就是分流点和汇流点，先用笔标志出来！（2）跟着电流方向，把两条支路找出来！（3）起草稿！后把完整图处理好！只要掌握这两种方法，后续增加电流表，滑动变阻器都是同理。

电压表的画法稍有一些注意事项，大致画图都是搞得定的。

针对演习1.（2023·湖北鄂州）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，下列说法正确的是（）A.L1与L2串联B.开关S只控制L1C.L1、L2的电流分别是0.3A、0.2AD.L1、L2的电流分别是0.5A、0.3A【答案】C。

2.（2023福建）如图所示，电源电压不变，灯L1、L2完全相同。

闭合S1，断开S2、S3，灯L1、L2是联的。

闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则U1:U2= 。

【答案】串2∶13.（2023天津）在探究串、并联电路中电流的规律时，做了如图所示的实验。

闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡L1的电流为________A，通过小灯泡L2的电流为________A。

【答案】0.2 0.34.在研究串并联电路电流的规律时，李同学设计了图甲所示的电路图，闭合开关后，电流表A1的示数为0.9A，电流表A2的示数为0.3A。

专题5:串、并联电路的识别判断与作图一、串、并联电路的识别：“串联同舟共济相互影响，并联各走各的互不影响。

”1.某电路中连有两只灯泡，一只开关，当开关闭合，两灯均发光。

若拧下其中一只灯泡，另一只灯泡就熄灭，则两灯肯定是_______联；若拧下一只灯泡，另一只灯泡仍发亮，则两灯肯定联。
