画电路图、连接实物图练习1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.根据右边的实物连接图,在左边的虚线框内画出对应的电路图。
17.根据右边的实物连接图,在左边的虚线框内画出对应的电路图。
18.根据右边的实物连接图,在左边的虚线框内画出对应的电路图。
19.根据左边的电路图,连接好的右边的实物图。
(导线不允许交叉)20.为探究并联电路中电流的特点(或规律)小明同学设计了如下图左边所示的电路(干路中的电流越为1.2A ,支路中的电流约为0.5A )。
请你帮他把下图右边的实物用笔画线代替导线连接起来。
21.画出电路图,并将右边的实物连接好。
要求:1L 和2L 并联,电流表1A 测通过2L 的电流,电流表2A 测量通过1L 的电流。
(已知1A 的示数约为0.8A ,2A 的示数约为0.9A )22.画出电路图,并将右边的实物连接好。
1L 和2L 并联,电流表1A 测通过1L 的电流,电流表2A 测量通过2L 的电流。
23.根据左边的电路图,将右边的实物连接好。
24.用笔画线代替导线,将下图甲所示的电路元件连接起来,要求1L 、2L 串联,电压表测2L 两端的电压(估计在2V~3V 之间),并在右侧的方框内画出电路图。
25.用笔画线代替导线,将下图所示的电路元件连接起来,要求1L 、2L 串联,电压表○V 测1L 两端的电压(估计在2V~3V 之间),电压表○V2则2L 两端的电压(估计在2V~3V 之间),并在右侧的方框内画出电路图。
26.根据右图左边的电路图,将下图右边的电路元件连成实物电路。
27.根据下图左边所示电路图,将下图右边的电路元件连成的实物电路。
28.根据下图左边所示电路图,将下图右边的电路元件连成的实物电路。
29.根据下面的实物连接图,在右边方框中画出对应的电路图。
30.根据下面的实物连接图,在右边方框中画出对应的电路图。

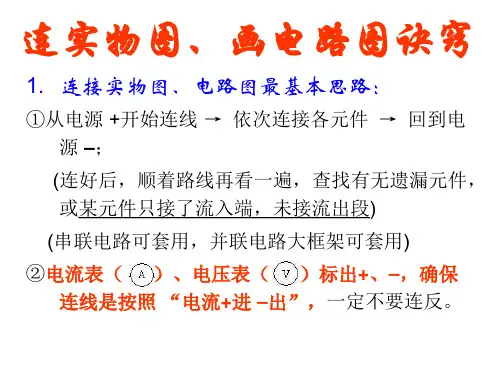

电路图连接实物图的方法
电路图中元件的连接方式有两种,一是用电器串联,二是用电器并联。
在串联电路中,电路只有一条通路,从电源的正极开始,依次连接各个元件,直到电源的负极。
在并联电路中,电路有多条支路,首先连一条元件比较多的支路,形成一个圈。
把剩余的元件尽量都留在圈里或圈外,避免出现导线相交的现象。
其次找到分点和合点。
分点是靠近电源的正极,导线分岔的地方。
合点是靠近电源的负极,导线汇合的地方。
然后在从分点开始依次连接其它支路上的元件至合点。
倘若有电压表,最后把电压表并联在要测的用电器两端(注意电压表正负接线柱的正确接法和量程的正确选择)。
下面用并联电路来说明
例1 按照电路图连接实物图
分析:电灯L1、L2是并联,根据并联电路中,电路有多条支路,首先连一条元件比较多的支路,形成一个圈。
这个圈是有电源、开关S1、L1、电流表形成的,把它们依次连接起来如图3。
把L2、S2甩在这个圈外如图3。
在图1中,A点是导线分岔的地方,并且靠近电源的正极是分点,A点是在开关S1、L1之间,在实物图中分点和合点必须在接线柱上,图3中的对应点只能是在S1的左接线柱或L1的右接线柱。
B点是导线汇合的地方,并且靠近电源的负极是合点。
图3中的对应点只能是在电流表和负极之间,一般电源的正负极只接一根导线,所以汇合点在电流表的负接线柱上,从A出发依次连接S2、电灯L2至合点B。
如图4。
实物图与电路图的转化方法按照电路图连接实物图和将实物图的连接情况画成电路图,是初中电学中一项非常重要的实验技能,是同学们在学习电路知识时应该掌握的基本技能之一,下面向同学们介绍一种做好电路图和实物图转化题的好方法。
一. 根据电路图连接实物图的方法通常情况下只要对照电路图,从电源正极出发,逐个顺次地将实物图中的各元件连接起来即可,而对于复杂的实物图的连接,我们可以分以下几步完成:(1)在电路图中任选一条单一的回路,并对照这个回路在实物图中将相应的元件连接好。
(2)对照电路图,把所选回路以外的元件分别补连到实物图的相应位置,在连入回路以外的元件时,要找出电路中电流的分流点和汇合点,将回路以外的元件连接在两点之间。
这里要特别注意实物图中元件的连接顺序必须与电路图中各元件的顺序一致。
例1. 请按照图1所示的电路图将图2中的实物元件连接起来。
分析:首先在图1中任选一条单一的回路,我们可以选择电池、开关S和灯L2、L3所组成的电路,并按此回路在图2中将对应的实物依次连接起来,将电池的正极接L3的左端,L3的右端接L2的左端,L2的右端接S的右端,S的左端接电池的负极。
然后对照图1,将漏选的灯L1、S1连接在分流点(L3的左端)和汇合点(L2的右端),即L1的左端接L3的左端,L1的右端接S1的左端,S1的右端接L2的右端,这样整个电路就连接好了(如图3所示)图3小结:以上连接实物图的方法,我们可以用一句话来概括:先找路、后连图、再补漏。
连接实物图时,导线不要交叉,导线的端点必须接在各元件的接线柱上。
二. 根据实物图画电路图的方法根据实物图画电路图时要用规定的电路符号代替实物,按照实物的连接方式画出规范的电路图。
画电路图时要注意:(1)电路图中各元件摆放的位置尽量与实物图中各元件位置相对应,这样便于检查。
(2)各电路元件摆放的位置要均匀、美观;(3)交叉连接的导线,一定要在连接处画一个“黑点”。
例2. 画出图4所示实物电路的电路图。
电路图转化实物图1.根据如图甲所示的电路图,用笔画线表示导线,将图乙中的元件连接起来。
2.按照电路图连接实物图。
3.根据图甲所示的电路图,将图乙中电学元件用笔画线代替导线连接起来(连线不得交叉)。
4.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图,用笔画线代替导线,按电路图连接对应的实物图。
(注:电路电流小于0.6A,为便于检查,导线最好不要交叉)5.根据如图所示的电路图,用笔画线代替导线,连接实物图(要求导线不能交叉).6.如图,根据电路图连接实物图。
7.按要求完成如图的实物图连接要求:两灯串联,电压表测量L1两端的电压,电流表测量电路总电流8.根据如图甲所示的电路图,用笔画线表示导线,将图乙中的元件连接起来。
9.请按照如图电路,连接实物图.10.根据如图所示电路图,用笔画线代替导线,连接实物图,每盏灯电流约为0.5A.11.请根据甲图所示的电路图,在乙图上用笔画线代替导线完成电路连接。
12.根据如图甲所示的电路图,用笔画线表示导线,将图乙中的元件连接起来。
13.如图所示,根据电路图连实物图。
14.根据下图的电路图,请用笔画线代替导线连好实物图15.根据下图的电路图,请用笔画线代替导线连好实物图16.根据如图甲所示电路图,用笔画线代替导线,将图乙所示的实物元件连接完整。
17.按电路图连接实物图:18.如图,电路图上标出电流表的正负接线柱,再根据电路图连接实物电路,(A1表的电流约0.5A)19.以笔画线代替导线,按图(a)所示的电路图将图(b)中所示器材连接起来。
20.根据所示的电路图,用笔画线代替导线,连接实物电路,两个小灯泡中电流均不超过0.3A.(要求:导线不能交叉)。
21.根据电路图,用笔画线代替导线将电路元件连成电路.22.根据图甲所示的电路图,用笔画线代替导线将图乙的实物连接起来 (两表均选用小量程)。
23.按要求连接实物图,要求:L1、L2并联,开关S1控制L1,电流表测通过L1的电流,开关S2控制L1、L2。
1.按照图至图所示的四个电路图将实物图中的各元件用笔画线表示导线连接起来.
2.按照图至图所示的四个电路图将实物图中的各元件用笔画线表示导线连接起来.
3.按照图至图所示的四个电路图将实物图中的各元件用笔画线表示导线连接起来.
4.按照图中所示的电路图,将右边的各元件连接起来(用笔画线代替导线):
5.在图中,根据电路图连接实物图:
6.根据实物连线图画出对应的电路图.
7.根据实物连线图画出对应的电路图.
8.根据实物连线图画出对应的电路图.
9.根据实物连线图画出对应的电路图.
10.根据实物连线图画出对应的电路图.。
由电路图连接实物图的方法根据电路图连接实物图是初学电路时的难点之一。
但是,只要利用适当的方法,配以适量的训练,也不难掌握其要点。
常用方法有二。
方法一:分支路连接法步骤:1、找电源;2、从电源正极开始,沿电流方向先接其中一条支路,直到电源负极;3、找准分支点,再将另一条支路连到两分支点之间。
缺点:易找错分支点。
原因:电流从用电器的接线柱流过与电流流经用电器区分不清。
解决方法:将电路中先连接好的那一条支路涂重些,找出各分支点分别在连接哪两个电路元件的导线上,再将第二条支路的一端接在这根导线的任一端;同样的方法将另一端接上。
方法二:齐头并进法步骤:1、找电源;2、从电源正极开始,遇分支点就将几条路并列连上;3、分别经过各自的用电器后再汇集,直到电源的负极。
缺陷:实物摆放不整齐时,容易连错。
原因:对电流路径不熟悉。
解决方法:1、明确所谓“电路”即“电流的路”,与“人走的路”含义相似;2、齐头并进时,先将一条路连接,直到另一个分支点;再将第二条支路连上。
然后,连到负极。
3、导线的排布要合理。
总之,适合自己的方法就是好的方法,只要抓住基本方法,适当练习,连接实物图决不是问题。
其实挺简单的分清正负极电源开关和各个元件间的关系画电路图首先克服怕难思想,然后要掌握方法。
画电路图题型大约可分为以下几种:1、看实物画出电路图。
2、看图连元件作图。
3、根据要求设计电路。
4、识别错误电路,并画出正确的图。
一般考试就以上四种作图,下面就它们的作图方法详细说明。
(一)看实物画电路图,关键是在看图,图看不明白,就无法作好图,中考有个内部规定,混联作图是不要求的,那么你心里应该明白实物图实际上只有两种电路,一种串联,另一种是并联,串联电路非常容易识别,先找电源正极,用铅笔尖沿电流方向顺序前进直到电源负极为止。
明确每个元件的位置,然后作图。
顺序是:先画电池组,按元件排列顺序规范作图,横平竖直,转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压,在检查电路无误的情况下,将电压表并在被测电路两端。
