初三物理电路图实物图连接

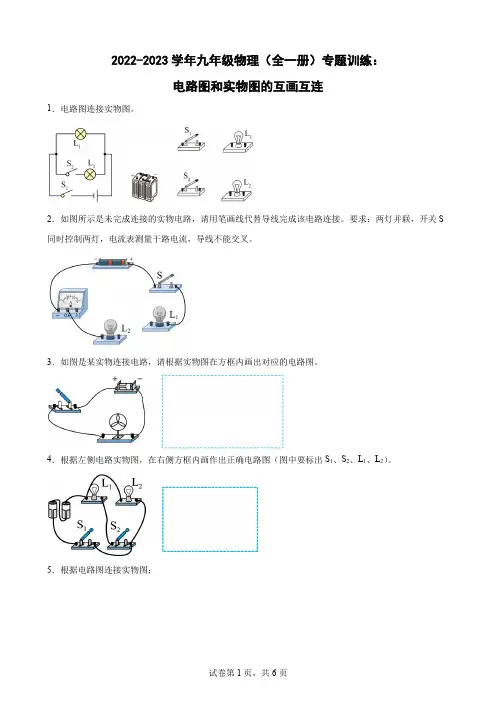

2022-2023学年九年级物理（全一册）专题训练：电路图和实物图的互画互连1．电路图连接实物图。

2．如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。

要求：两灯并联，开关S 同时控制两灯，电流表测量干路电流，导线不能交叉。

3．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

4．根据左侧电路实物图，在右侧方框内画作出正确电路图（图中要标出S1、S2、L1、L2）。

5．根据电路图连接实物图；6．根据实物图画出电路图（画在右侧方框内）。

7．根据图甲所示的电路图，将图乙所示的实物元件连接起来。

（流过两个灯泡的电流都约为0.5A）8．根据实物图画出相应的电路图。

9．如图所示，请用笔画线代替导线将电路连接起来，要求：S为总开关，L1与L2并联，电流表测L2的电流，电压表测L2的电压，变阻器控制L2的亮度，且滑片P向右移时灯泡变暗。

10．如图所示的电路中A、B、C、D是四个接线柱。

请用笔画线代替导线连接相应的接线柱，使灯L1、L2并联，要求：连线横平竖直，规范画出完整电路图。

11．在如图所示电路的“〇”内填上合适的电表符号，使灯L1与L2并联。

12．如图一所示是小明同学设计的测电阻的电路图。

请根据这个电路图用笔画线代替导线，将图二中的元件连成电路。

要求：滑动变阻器的滑片P向左移动时，电流表的示数变大。

（允许通过电阻R的最大电流为0.5A，导线不能交叉）13．根据电路图，连接实物图。

14．如图所示的电路中有几条导线还没有连接好，请用笔划线代替导线将电路补充完整，要求（1）开关S控制整个电路，电流表只测量通过L2中的电流。

（2）滑动变阻器只改变L1中的电流，L2的电流不改变。

15．请根据实物连接图，在方框内画出其电路图。

16．你根据甲电路图，将图乙所示的实验元件用导线连接好。

17．请根据实物图，在虚线框内画出相应的电路图。

18．根据如图的电路在右边的方框内画出电路图。

19．用笔画线代替导线将如图所示的电路连接完成。

物理练习（电路图与实物图）班级：姓名：一、识别串并联电路，熟悉开关的作用一、如图所示的电路中，当开关闭合，断开时，L1、L2两灯串联；当开关闭合，断开时，L1、L2两灯并联；同时闭合开关是绝对不许诺的。

第1题第2题第3题第4题二、如图所示的电路，下列分析正确的是（）A．S1断开，S2、S3闭合，L2发光，L1不发光B．S3断开，S1、S2闭合，L1发光，L2不发光C．S3、S1、闭合， S2断开，L1、L2并联D．S1闭合，S2、S3断开，L1、L2串联3、如图所示电路中，开关S1、S2和S3原先都是断开的。

要使灯L1、L2组成并联电路，应闭合的开关是；若要使灯L1、L2组成串联电路，应闭合的开关是；当同时闭合开关S1、S2、S3时，电路会发生现象。

4、在图示的电路，只闭合 S2时，L1和L2___________连接；闭合S1、S3，断开S2时，L1和L2_________连接；同时闭合S1、S2、S3，将会发生_________现象。

五、如图所示的电路中,当S1、S2都闭合时，则 ( )A．L1、L2串联 B. L1、L2并联C. 灯L1被短路 D. 灯L2被短路二、依照电路图连接实物图，要求导线不能交第5题6.7.8.9.三、依如实物图将对应的电路图画在该实物图的下方。

四、电路改错、设计电路1、L1和L2串联,请在下面左图中错误的地方打上“×”，加以更正，并在右边空白处画出正确的电路图。

二、L1和L2并联,请在下面右图中错误的地方打上“×”，加以更正，并在右边空白处画出正确的电路图。

3、王刚同窗想设计一个电路，他想用开关S1操纵灯泡L1，用开关S操纵L1、L2，请你帮他把电路图设计在下面的方框内，同时依照你设计的电路图将右边的实物图连接正确。

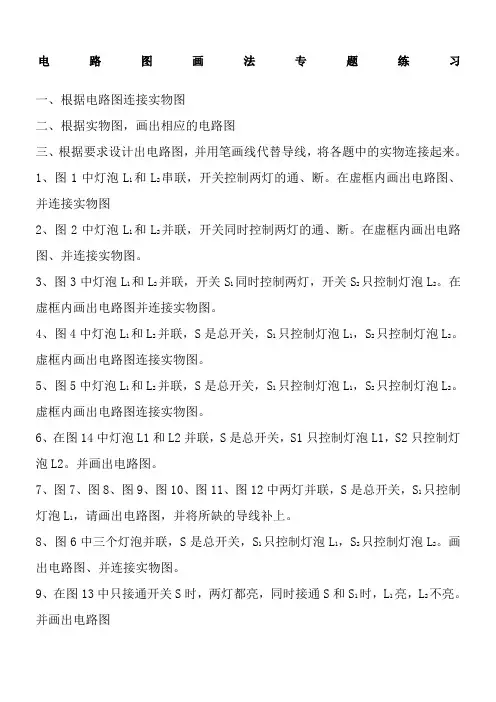

电路图画法专题练习一、根据电路图连接实物图二、根据实物图，画出相应的电路图三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L1和L2串联，开关控制两灯的通、断。

在虚框内画出电路图、并连接实物图2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。

在虚框内画出电路图、并连接实物图。

3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

在虚框内画出电路图并连接实物图。

4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

并画出电路图。

7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。

8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

画出电路图、并连接实物图。

9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。

并画出电路图四、电路设计1、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．。

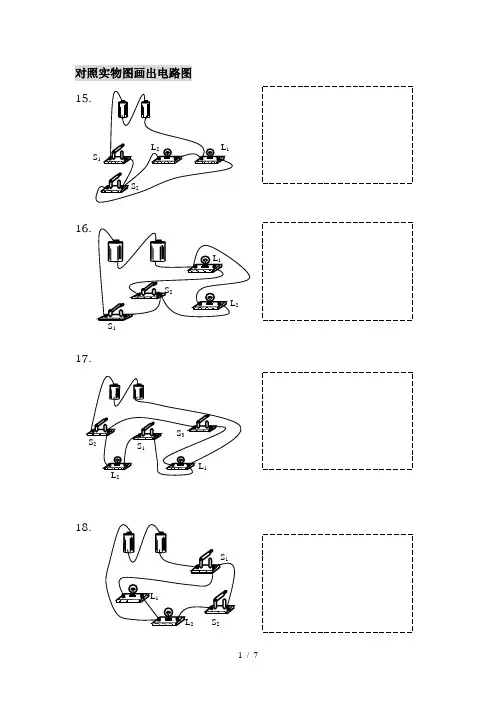

对照实物图画出电路图16.17.18.对照电路图连接实物图23.24.25.26.S1S3S2S1L2L1S1S2S3L2L127.28.29.开关的开闭对电路连接方式的影响 30. 如图1所示，回答下列问题。

（1）若只使灯L 1亮，应闭合开关 ，断开开关 。

（2）若只使灯L 2亮，应闭合开关 ，断SS 1开开关。

（3）若灯L1、L2组成串联电路，应闭合开关，断开开关。

（4）若灯L1、L2组成并联电路，应闭合开关，断开开关。

（5）若将S1、S2、S3同时闭合，此时电路发生。

31.如图2所示，要使L1、L2组成串联电路，应闭合开关，断开开关。

若灯L1、L2组成并联电路，应闭合开关，断开开关。

为了保护电源，不能同时闭合。

32.如图3所示，要使L1、L2组成串联电路，应闭合开关，断开开关。

若灯L1、L2组成并联电路，应闭合开关，断开开关。

为了保护电源，不能同时闭合。

33. 如图4所示：（1）只闭合S1 ，L1L2L3（2）只闭合S2 ，L1L2L3（3）S1、S2都断开，L1L2L3它们是联。

（4）S1、S2都闭合，L1L2L3它们是联。

电路设计题题型一根据要求连接电路图34．将图中的元件符号连成电路，要求：L1与L2并联，S1做L2开关，S作总开关35．将图中的元件符号连成电路，要求：三灯并联，S1控制L1、L2，S2控制L1，S3控制L1、L2、L3第35题36．将图2中的元件符号连成电路，要求：（1）只闭合S1开关两灯L1、L2都亮（2）只闭合开关S2，两灯L1、L2都不亮（3）开关S1、S2都闭合，L1不亮，L2亮。

37.下图给出了小名设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）。

要求拨动其中任一开关，都能改变电灯原来发光或熄灭的状态。

在实际应用中最好的方案是（）38..小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是……………………（）。

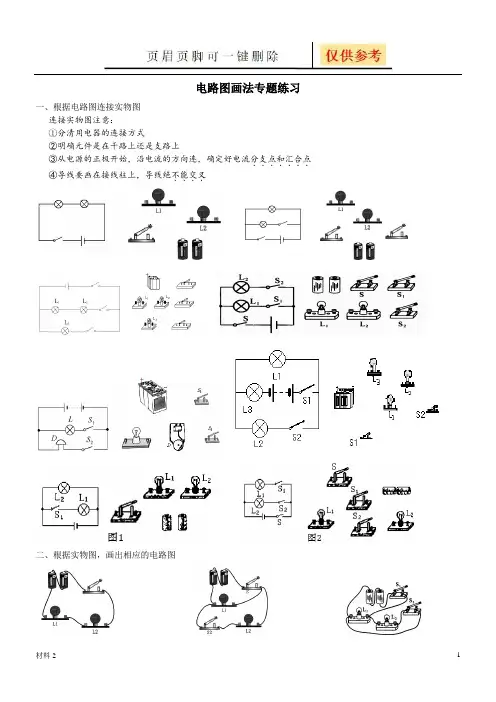

电路图画法专题练习一、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．．④导线要画在接线柱上，导线绝不能交叉．．．．二、根据实物图，画出相应的电路图三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。

进行电路设计时，重点考虑两个问题：一是用电器的连．接方式．．．来确定是串联还是并联；．．．立工作．．实现独．．．，根据用电器是否二是看开关的控制作用，确定开关．．．。

开关可和用电器串联，也可和用电器并联。

与用电器串联时开关．．的位置闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。

1、图1中灯泡L1和L2串联，开关控制两灯的通、断。

在虚框内画出电路图、并连接实物图2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。

在虚框内画出电路图、并连接实物图。

3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

在虚框内画出电路图并连接实物图。

4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

并画出电路图。

7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。

8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

画出电路图、并连接实物图。

9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。

并画出电路图四、电路设计1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置．(1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响；(2)按下开关S1、S2时，电路中任何一盏灯都不亮；(3)按下开关S1、S3时，电路中两盏灯均亮．2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置．(1)按下开关时，电路中绿灯亮，电铃响．(2)按下开关时，电路中灯不亮，电铃不响．(3)按下开关时，红灯亮．3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．。

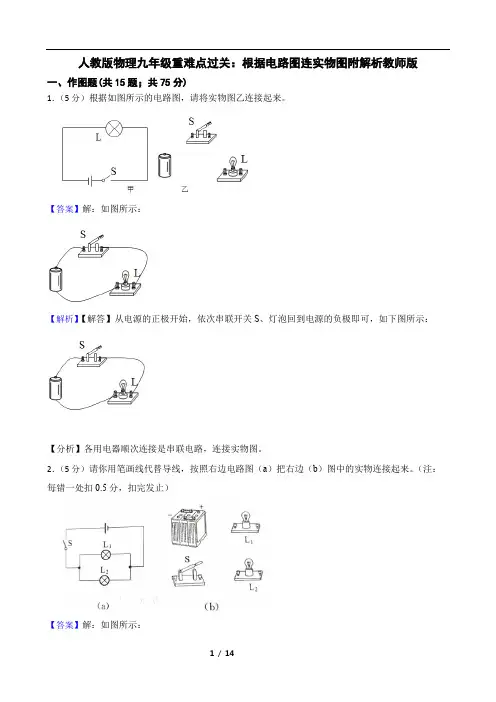

人教版物理九年级重难点过关：根据电路图连实物图附解析教师版一、作图题(共15题；共75分)1．（5分）根据如图所示的电路图，请将实物图乙连接起来。

【答案】解：如图所示：【解析】【解答】从电源的正极开始，依次串联开关S、灯泡回到电源的负极即可，如下图所示：【分析】各用电器顺次连接是串联电路，连接实物图。

2．（5分）请你用笔画线代替导线，按照右边电路图（a）把右边（b）图中的实物连接起来。

（注：每错一处扣0.5分，扣完发止）【答案】解：如图所示：【解析】【解答】根据电路图画实物图，从电源正极出发，按照电流方向依次连接如图所示：【分析】实物图连接注意事项：导线不能交叉；导线要画到接线柱上。

3．（5分）根据电路图连接实物【答案】，，【解析】【解答】第一图中，两灯串联，根据电路图连接实物图，如图所示：第二个图中，两灯并联，据电路图连接实物图，如图所示：第三个图，电铃与灯并联，S2控制电铃，S1控制整个电路，如图所示：【分析】根据电路图，连接实物图，注意各用电器的连接方式。

4．（5分）请根据图中甲所示的电路图，将图乙中未连好的器材连接起来（连线不能交叉）。

【答案】【解析】【解答】原电路中，两灯并联，开关在干路中，如图所示：【分析】根据电路图，连接实物图，注意各用电器的位置。

5．（5分）根据电路图连接实物。

【答案】【解析】【解答】根据电流流向法，先从正极出发依次串联开关S2、灯泡L2，回到负极，然后把灯泡L1并联在开关S2和灯泡L2的两端，再与即可开关S1串联，如图所示：【分析】结合实物图，利用电流流向法连接电路图。

6．（5分）用铅笔代替导线，根据电路图连接实物图。

【答案】解：如图所示：【解析】【解答】原电路中，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：【分析】根据电路图的连接，将实物连接起来；注意各用电器的位置。

7．（5分）如图所示，按图甲（a）电路图连接图甲（b）的实物图。
