初中科学八年级上串并联电路作图实物图电路图

1．电路和电路是最基本的电路．家里电灯、电视机、洗衣机等用电器是以方式连接的．2、马路两旁路灯，其中一盏灯坏了不亮，其他路灯亮，说明马路上所有路灯是联的．节目里许多的彩灯连在一起，其中一盏坏了，则全部不亮，说明这些彩灯是联的．3．下图甲图中两灯是联，乙图中两灯是联．4．用一只开关同时控制两盏灯的亮与灭，则这两盏灯（）A．只能串联 B．只能并联 C．可以串联，也可以并联 D、无法判断5．如图所示电路中，A、B、C、D是四个连接线，开关是闭合的．①用导线将A、B连接，再将C、D连接，则灯L1和L2是联．②用导线将A、D连接，则灯L1和L2是联．6．如图所示电路中，当S1、S3断开时，S2闭合时，L1与L2是联；若同时闭合S1、S2、S3则会造成电路．7．如图所示，若只需灯L1发光，则用导线连接接线柱；若连接，A、D接线柱，则灯L1、L2联；若使L1、L2并联，则接线柱A与B连接，接线柱C与连接．8、在图所示的各电路图中，能反映出Ll 、L2并联，开关S断开后L1仍能发光的是（）9、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）A.甲、丙；B.乙、丁；C.甲、丁；D.丙、丁。

10、某单位保密室有两道门，只有当两道门都关上时（关一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。

下面几个电路图中符合要求的是（）11、右图为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的； B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联； D．绿灯与黄灯并联后再与红灯串联12、用一个开关控制两个电灯和一个小电动机同时工作，这三个用电器在电路中（）A．一定要并联 B．一定要串联 C．可以串联也可以并联 D．一定混联13、如图所示,当开关均断开时，能亮的灯是________联的；当开关都闭合时，能亮的灯是________联的.14. 如图所示，是家用电冰箱及其部分电路图．冰箱压缩机由温控开关自动控制，冷藏室照明等由冰箱门联动开关控制．冰箱门关闭后，联动开关应该处于_______状态，当冰箱里的温度升高到一定程度时，温控开关会自动_______（选填“断开”或“闭合”）。

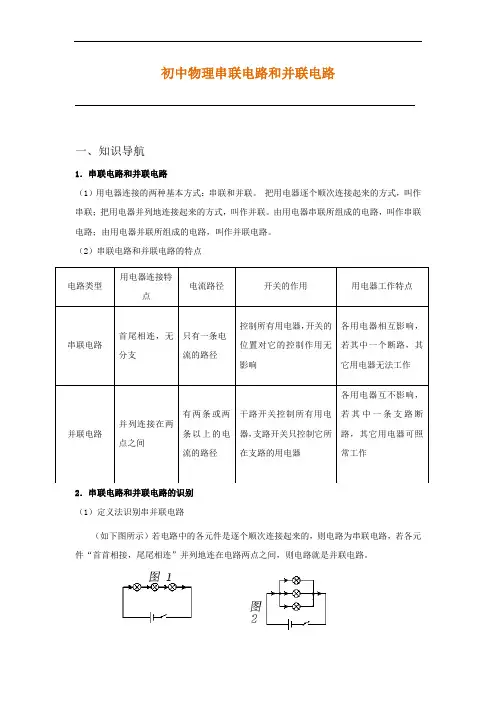

初中物理串联电路和并联电路一、知识导航1．串联电路和并联电路（1）用电器连接的两种基本方式：串联和并联。

把用电器逐个顺次连接起来的方式，叫作串联；把用电器并列地连接起来的方式，叫作并联。

由用电器串联所组成的电路，叫作串联电路；由用电器并联所组成的电路，叫作并联电路。

（2）串联电路和并联电路的特点2．串联电路和并联电路的识别 （1）定义法识别串并联电路（如下图所示）若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

电路类型用电器连接特点 电流路径开关的作用用电器工作特点串联电路首尾相连，无分支只有一条电流的路径控制所有用电器，开关的位置对它的控制作用无影响各用电器相互影响，若其中一个断路，其它用电器无法工作并联电路并列连接在两点之间有两条或两条以上的电流的路径干路开关控制所有用电器，支路开关只控制它所在支路的用电器各用电器互不影响，若其中一条支路断路，其它用电器可照常工作（2）电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

（3）节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

以右图为例，具体方法：先在图中各接点处用字母表示出来，如右图所示。

由“节点法”可知，导线的a端和c端看成一个点，导线的b端和d端看成一个点，这样L1、L2和L3的一端重合为一个点，另一端重合为另一个点，由此可知，该电路有三条支路，并由“电流流向法”可知，电流分三条叉，因此这个电路是三盏电灯的并联，等效电路如右图所示。

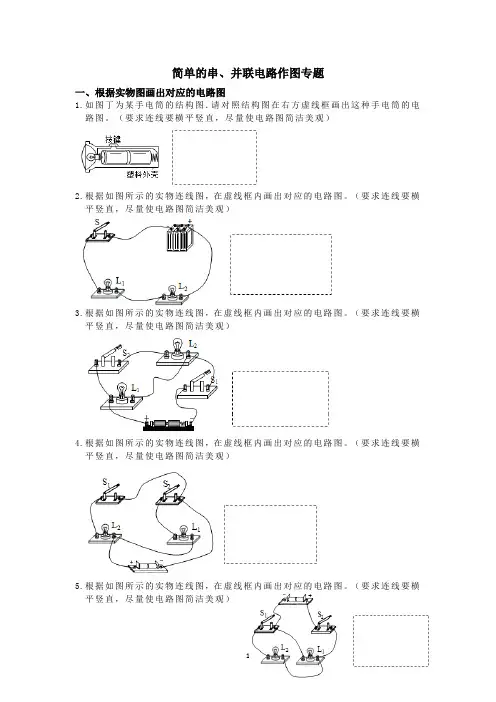

简单的串、并联电路作图专题一、根据实物图画出对应的电路图1.如图丁为某手电筒的结构图．请对照结构图在右方虚线框画出这种手电筒的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）2.根据如图所示的实物连线图，在虚线框内画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）3.根据如图所示的实物连线图，在虚线框内画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）4.根据如图所示的实物连线图，在虚线框内画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）5.根据如图所示的实物连线图，在虚线框内画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）平竖直，尽量使电路图简洁美观）7.根据如图所示的实物连线图，在虚线框内画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）8.根据如图所示的实物连线图，在虚线框内画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）8.根据如图所示的实物连线图，在虚线框内画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）平竖直，尽量使电路图简洁美观）二、请根据电路图连接实物图1.根据图甲所示电路图，将图乙连接完整（用笔画线代替导线，要求导线不能交叉）。

甲乙2.根据图甲所示电路图，将图乙连接完整（用笔画线代替导线，要求导线不能交叉）。

3.根据图甲所示电路图，将图乙连接完整（用笔画线代替导线，要求导线不能交叉）。

4.根据图甲所示电路图，将图乙连接完整（用笔画线代替导线，要求导线不能交叉）。

5.根据图甲所示电路图，将图乙连接完整（用笔画线代替导线，要求导线不能交叉）甲乙6.根据图甲所示电路图，将图乙连接完整（用笔画线代替导线，要求导线不能交叉）。

方法：根据并联电路的实物图画对应的电路图的方法及分解步骤如下:。

周末提高《串并联电路图专题练习》一、了解串并联电路：1.串并联概念：串联电路：①概念：把电路元件_连接起来。

②特点：(1)通过一个元件的电流_另一个元件，电流只有_条路径；(2)电路中只需个开关，且开关的位置对电路影响。

并联电路：①概念：把电路元件_ _连接起来(并列元件两端才有公共端)。

②特点：干路电流在分支处，分成_ 条支路；（2）各元件可以_工作，互不干扰；（3）干路开关控制_ __，支路开关只控制_ __。

2. 电流流向法：电流流向法是识别串并联电路最常用的方法。

在识别电路时，让电流从电源的正极出发经过各用电器回到电源的负极，途中不分流，始终是一条路径者，为串联；如果电流在某处分为几条支路，若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联。

并联电路中各用电器互不影响。

3. 拆除法：它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。

4. 节点法：所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长，只要中间没有电源、用电器等其他电路元件，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。

5. 等效电路法：对于题目中给定的电路可能画法不规则，我们可综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路，即画出它的等效图来进行识别。

练习：1、将下图中的元件连接起来，形成串联电路并标出电流的方向。

2、将下图中的元件连接起来，形成并联电路并标出电流的方向。

（要求每个开关控制一个灯泡）3、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。

当S1，S2闭合时，能亮的灯是______，它们是______联的。

当S1闭合、S2断开时，能亮的灯是______。

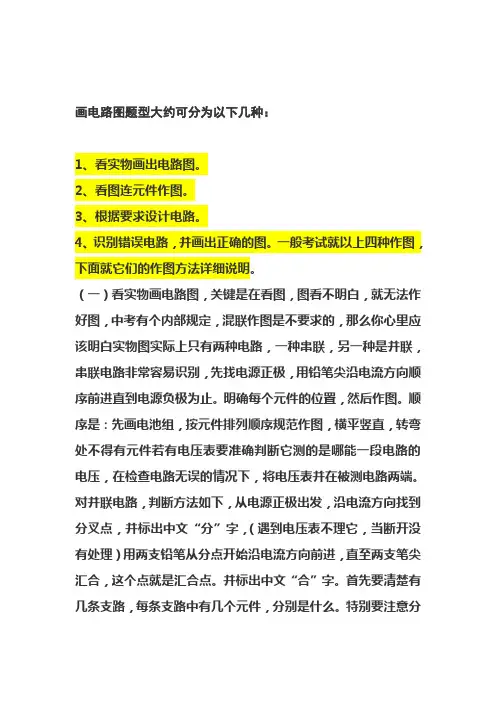

画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、看图连元件作图。

3、根据要求设计电路。

4、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文‚分‛字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文‚合‛字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

（二）看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

直到合点，然后再画另一条支路[注意导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）接电流表，电压表的要注意正负接线柱]遇到滑动变阻器，必须一上，一下作图，检查电路无误后，最后将电压表接在被测电路两端。

怎样画电路图和连接实物图1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。

②要注意所画符号和实物的对应性。

③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。

④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。

⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。

2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系，然后画一个作用与效果同实物图一致的规范的电路图。

3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。

4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接和控制情况，画电路图或连接实物图。

例 3 按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉）例 4 如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。

例 5 在某电路（如图10）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图，并在右边画出它的电路图。

31、如图所示，方框内是由两个相同的电阻和一个开关组成的电路，当闭合开关时，电流表示数变为原来的两倍，画出方框内电路连接的情况。

(电源电压保持不变)C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．34某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图画出正确的连接方法．35、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。

（导线不能交叉）②图乙中量程为3 V的电压表每小格表示的值是__________V，所测电压值为_________V。
