全套电路图的画法及实物图的连接训练专题

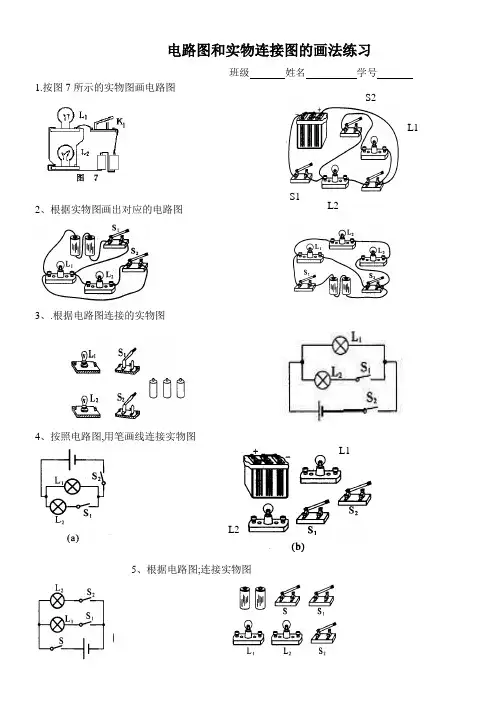

电路图和实物连接图的画法练习
班级 姓名 学号
1.按图7所示的实物图画电路图 2、根据实物图画出对应的电路图
3、.根据电路图连接的实物图
4、按照电路图,用笔画线连接实物图
5、根据电路图;连接实物图
L1 S1
6、 连接电路,要求开关能同时控制两盏灯,(两种连接方法),并画出对应的电路图。

7、如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

先在右面空白处画出电路图。

s
8、画出右边实物连接图对应的电路图。

9、根据图所示，要求Ll 、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．并在右面空白出画出符合要求的电路图。

初中物理画电路图专题训练-打印版(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电路图画法专题一、根据电路图连接实物图二、根据实物图，画出相应的电路图三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L1和L2串联，开关控制两灯的通、断。

在虚框内画出电路图、并连接实物图2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。

在虚框内画出电路图、并连接实物图。

3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

在虚框内画出电路图并连接实物图。

4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

虚框内画出电路图连接实物图。

6、在图14中灯泡L1和L2并联， S是总开关， S1只控制灯泡L1， S2只控制灯泡L2。

并画出电路图。

7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。

8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。

画出电路图、并连接实物图。

9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时， L1亮，L2不亮。

并画出电路图四、电路设计1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置．(1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响；(2)按下开关S1、S2时，电路中任何一盏灯都不亮；(3)按下开关S1、S3时，电路中两盏灯均亮．2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置．(1)按下开关时，电路中绿灯亮，电铃响．(2)按下开关时，电路中灯不亮，电铃不响．(3)按下开关时，红灯亮．3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．4、根据要求将下图中元件连成电路图．(各元件位置不动)(1)(甲)图灯L1、L2串联，电流表测串联电路的电流强度．(2)(乙)图灯L1、L2并联，电流表测灯L1的电流强度，开关控制两盏灯．(3)(丙)图灯L1、L2并联，开关控制L1，电流表测L2的电流强度。

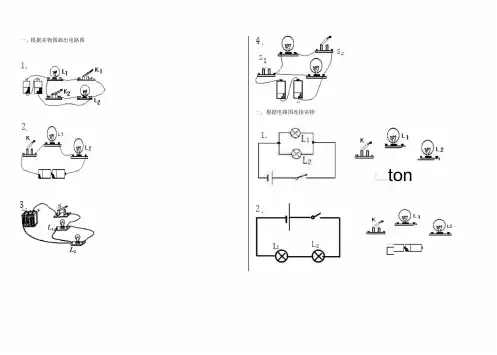

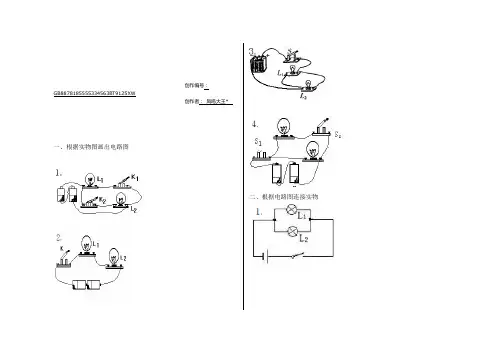

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*一、根据实物图画出电路图二、根据电路图连接实物1、如图所示，按电路图用笔画线作导线，将元件连接起来.2、根据图(a)的电路图，在图 (b)中画出对应的实物连接图．3、在图中，根据实物图，画出相应的电路图．4、根据图所示的实物图，画出电路图．5、将图中的电路元件按电路图连接成实物图． (要求导线不交叉)1、根据图11—18所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．2、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．3、用线条代替导线，将图20中的电器元件连成电路。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组4、在图中，根据实物图，画出相应的电路图．5将图中的电路元件按电路图连接成实物图．(要求导线不交叉) 6用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组7、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。

三、设计电路1. 给你两个灯泡L1、L2，一个开关S ，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S 控制灯L1。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*2. 某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路.要求不论哪一个组按开关电铃都能发出声音,而且指示灯会告诉主持人是哪组按的开关.用电路图表示你的最简单的设计.11、12、17、S1 S 2根据实物连接图画出电路图专项训练L 2 L 1L 2S 1S 2S2根据实物连接图画出电路图专项训练L2S2L1L2S1S2根据实物连接图画出电路图专项训练L 2 L 1L 2S 2S1 S2电路图练习题1、如图所示的电路中，正确的是( )2、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2 、L3是串联D、L1、L2 、L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。

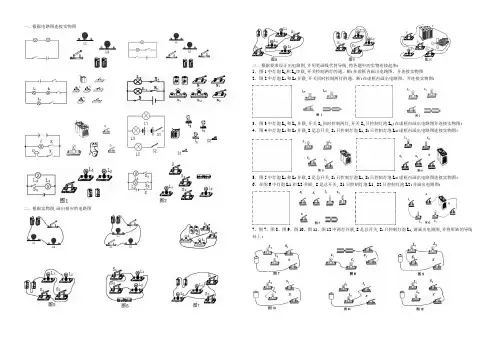

一、根据电路图连接实物图
二、根据实物图,画出相应的电路图三、根据要求设计出电路图,并用笔画线代替导线,将各题中的实物连接起来;
1、图1中灯泡L1和L2串联,开关控制两灯的通、断;在虚框内画出电路图、并连接实物图
2、图2中灯泡L1和L2并联,开关同时控制两灯的通、断;在虚框内画出电路图、并连接实物图;
3、图3中灯泡L1和L2并联,开关S1同时控制两灯,开关S2只控制灯泡L2;在虚框内画出电路图并连接实物图;
4、图4中灯泡L1和L2并联,S是总开关,S1只控制灯泡L1,S2只控制灯泡L2;虚框内画出电路图连接实物图;
5、图5中灯泡L1和L2并联,S是总开关,S1只控制灯泡L1,S2只控制灯泡L2;虚框内画出电路图连接实物图;
6、在图6中灯泡L1和L2并联, S是总开关, S1只控制灯泡L1, S2只控制灯泡L2;并画出电路图;
7、图7、图8、图9、图10、图11、图12中两灯并联,S是总开关,S1只控制灯泡L1,请画出电路图,并将所缺的导线补上;
根据实物图画电路图练习题
3、根据实物图画出电路图；
4、按图所示的实物图画电路图：
5、图B所示的实物图画成电路图：
6.下图中是一次电学实验的实物连接图,请在下面虚线框内画出它的电路图;
7.如下图所示电路,画出相应的电路图;
8. 某同学学习了“电路”知识后,自行设计安装了如下图所示的门铃,请在方框中画出这个门铃电路的电路图;
9.请根据如图所示的实物图画出电路图;。

根据实物图画出电路图4s根据电路图连接实物2L1Kton32L2□1、如图所示，按电路图用笔画线作导线，将元件连接起来2、根据图（a）的电路图，在图（b）中画出对应的实物连接图.3、在图中，根据实物图，画出相应的电路图.5、将图中的电路元件按电路图连接成实物图. （要求导线不交叉）4、根据图所示的实物图，画出电路图.…S S11、根据图11 —18所示，要求LI、L2并联，S1控制L1 , S2控制L2 , S3在干路, 连线不要交叉，请将图中元件连成电路.2、根据图所示，要求LI、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路.3、用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2 ; (2)共用一个电池组⑴开关K1只控制电灯L1，开关K2只控制电灯L2 ;⑵共用一个电池组Kl K2M 50207、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。

6用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求:®204、在图中，根据实物图，画出相应的电路图.5将图中的电路元件按电路图连接成实物图. （要求导线不交叉）21 Ki L I5三、设计电路1.给你两个灯泡L1、L2，一个开关S,还有灯L1、L2互不干扰，开关S控制灯L1。

2.某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路•要求不论哪一个组按开关电铃都能发出声音，而且指示灯会告诉主持人是哪组按的开关•用电路图表示你的最简单的设计•11、17、节电池和若干导线，请组成电路：两B5图4根据实物连接图画出电路图专项训练E5-37J05-13备尬& 6图13-28®5-34L. LL,—®-- 厶—a IWX L305-13Zu 图1(a) (b)<3-仆”十SiOQX L3■4Zu根据实物连接图画出电路图专项训练> &0L,L, 766—AL(9昌S S |Lj Sjto生臺Bi J05-13@ ---- AA 爲r……t_ —；◎ ®& A图13-28LU血'施(a)(b)1、如图所示的电路中，正确的是2、分析右下图所示的实物连接电路，下列说法中正确的是第3题第2题4、 关于电源短路及其危害，下列说法中正确的是（ ） A •短路就是连接电路用的导线很短B •短路没有危害，并且节省导线C .短路就是电路中没有开关D •短路时，电源会发热而烧坏5、 如图所示，下列电路中，开关同时控制电灯和电铃的是A 、L1、L2是串联B 、L1、L3是串联 扎B.C 、L1、L2、 L3 是串联D 、L1、L2、 L3 是并联G A D 连接的电路图，画出其电路图。

电路中实物图和电路图的作图题专项训练(总17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--大海老师班--电路中实物图和电路图的作图题专项训练一．作图题（共20小题）1．（2016•毕节市）在图中虚线框中填入电池和电流表的符号，使电路成为并联电路．2．（2016•永州）请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路．开关状态灯泡发光情况闭合S，断开S1、S2L1、L2均不发光闭合S、S l，断开S2L1发光、L2不发光闭合S、S2，断开S1L1不发光、L2发光断开S，闭合S1、S2L1、L2均不发光3．（2016•北海）请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路．4．（2016•贵阳）如图所示，是一个未完成的实物电路，请示根据要求，用笔画线代替导线，完成电路连接．要求：小灯泡L1、L2并联，滑动变阻器只控制L2的亮度，电流表测量干路上的总电流，导线不能交叉．5．（2016•新化县一模）在虚线方框中画出如图实物电路连接的电路图．6．（2016•香洲区模拟）请根据如图1中的实物图在图2虚线框中画出电路图．7．（2016•南雄市校级一模）在图甲中，闭合开关后，通过灯泡L l的电流为，通过灯泡L2的电流为．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．8．（2016•徐汇区二模）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测滑动变阻器两端电压；②闭合电键S，向右端移动滑动变阻器的滑片P，小灯变亮．9．（2016•威宁县校级三模）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．10．（2016•营口三模）请将图中的器材连接完整．要求：两灯串联，电压表只测L1灯两端的电压．11．（2016•青浦区二模）在图中电路中缺少两根导线，请按要求用笔线代替导线完成电路连接．要求：闭合电键S后，向左移动变阻器的滑片时，电压表的示数变小．12．（2016•青羊区模拟）如图甲所示的电路中，用电流表测通过L2的电流（约500mA）．请用笔画线代替导线按电路图把图乙所示的实物连接起来，连线不要交叉．13．（2016•李沧区二模）请根据电路图连接实物电路．14．（2016•宁津县校级模拟）如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮．15．（2016•崇明县二模）如图所示，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片向右移动时，电灯变亮，电压表的示数变大．16．（2016•广安模拟）根据图所示的实物电路，在右边框格中画出它的电路图．17．（2016•黄浦区模拟）在如图所示的电路中，请用笔线代替导线连接成正确的电路．要求：闭合电键S 后，滑片向左移动过程中，电压表示数变小．18．（2016•吉首市校级模拟）按照图1的电路图连接图2的实物．19．（2016春•高要市校级期中）根据图甲所示的电路图，用笔画线代替导线，把图乙的实物连接成电路．（要求导线不能交叉）20．（2016秋•霍林郭勒市校级月考）根据实物图在虚线框内画出相应的电路图．大海老师班--电路中实物图和电路图的作图题专项训练参考答案与试题解析一．作图题（共20小题）1．（2016•毕节市）在图中虚线框中填入电池和电流表的符号，使电路成为并联电路．【考点】电路图及元件符号．【分析】电流表的内阻很小、在电路中相当于导线，据此判断电流表的位置，然后确定电源的位置．【解答】解：若左侧方框为电流表，会造成右侧灯泡短路，不能发光，故电流表位于右侧方框，电源位于左侧方框，如下图所示：【点评】解决本类题的关键是牢记电压表和电流表的正确使用方法，并且能够识别串并联电路．2．（2016•永州）请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路．开关状态灯泡发光情况闭合S，断开S1、S2L1、L2均不发光闭合S、S l，断开S2L1发光、L2不发光闭合S、S2，断开S1L1不发光、L2发光断开S，闭合S1、S2L1、L2均不发光【考点】实物的电路连接．【分析】分析表中给出的信息，确定两灯泡的连接方式以及开关的位置，然后再连接电路．【解答】解：（1）由“闭合S，断开S1、S2”L1、L2均不发光，可确定开关S在干路上；（2）由“闭合S、S l，断开S2”L1发光、L2不发光；“闭合S、S2，断开S1”L1不发光、L2发光，可确定S1控制支路中的L1，S2控制L2，如图所示；【点评】本题考查了连接电路图的能力：先要判断电路的连接形式，再从电源的一极开始连起，先串后并，且在连接时开关的状态是断开的．3．（2016•北海）请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路．【考点】实物的电路连接．【分析】由题干可知，开关控制整个电路，两灯泡串联，根据电流流向法，从电源的正极依次连接各开关S、两个灯泡最后回到负极即可．【解答】解：图中已经连接了部分电路，然后将开关左端接线柱与右侧灯泡右端接线柱相连，将左侧灯泡右端接线柱与右侧灯泡左端接线柱相连，如下所示：【点评】本题考查了根据电路图连接实物图的方法，一般都是采用电流流向法，先串后并的原则进行连接．4．（2016•贵阳）如图所示，是一个未完成的实物电路，请示根据要求，用笔画线代替导线，完成电路连接．要求：小灯泡L1、L2并联，滑动变阻器只控制L2的亮度，电流表测量干路上的总电流，导线不能交叉．【考点】实物的电路连接．【分析】根据题意确定个电路元件的连接方式，然后连接实物电路图．【解答】解：灯泡L1与L2并联，滑动变阻器控制灯泡L2的亮度，因此滑动变阻器与灯泡L2串联，电流表测量干路上的总电流应接在干路上，如图所示：．【点评】本题考查了连接实物电路图，根据题意确定各电路元件的连接方式是正确解题的关键．5．（2016•新化县一模）在虚线方框中画出如图实物电路连接的电路图．【考点】根据实物图画电路图．【分析】由实物电路图画电路图时，可以根据电流流向法，从电源的正极出发依次画出各电路原件回到负极即可．【解答】解：电流从电源的正极出发经开关、电流表A1开始分支，一支经灯泡L1、电流表A2，一支经灯泡L2回到电源负极，电路图如图所示：【点评】本题考查根据实物图画电路图，关键是分析出实物图中各个用电器的连接情况即电流表的测量对象．画图时要注意元件顺序要一一对应，这是画电路图或连接实物图的易错点．6．（2016•香洲区模拟）请根据如图1中的实物图在图2虚线框中画出电路图．【考点】根据实物图画电路图．【分析】先分析电路的连接方式，然后根据实物图利用电流法画出对应的电路图．【解答】解：两灯泡并联，开关控制整个电路，电流表A测量L1的电流，如图所示：【点评】此题考查了有关电路图的画法，在按实物图画电路图时，一定要正确分析电路，并注意电路元件的连接顺序．7．（2016•南雄市校级一模）在图甲中，闭合开关后，通过灯泡L l的电流为，通过灯泡L2的电流为．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．【考点】实物的电路连接．【分析】分析电路图，弄懂各元件的连接方式，两个灯泡并联，电流表A1在干路，电流表A2在灯泡L2的支路，开关放在干路．然后按电路图连接实物图．【解答】解：由电路图可知：L1与L2并联，开关控制干路，电流表A1在干路上，同并联电路电流特点知：干路中的电流等于+=，故应选0﹣3A量程，电流表A2在L2的支路，使用﹣量程．实物连接如图所示：【点评】实物图的连接一定要和电路图相符，注意电表量程的选择以及各元件的次序，导线不能交叉．8．（2016•徐汇区二模）在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：①电压表测滑动变阻器两端电压；②闭合电键S，向右端移动滑动变阻器的滑片P，小灯变亮．【考点】实物的电路连接．【分析】电压表与被电路并联，变阻器与被控制用电器串联，且一上一下接入电路，由滑片移动灯泡亮度变化确定其接线情况．【解答】解：电压表应与变阻器并联；闭合电键S，变阻器能改变小灯亮度，说明滑动变阻器就与灯泡串联，且向右端移动滑动变阻器的滑片P，灯变亮，说明电路是电流变大，所以电阻变小，则应将变阻器的b接线柱接入电路．实物连接如图所示：【点评】解决本题的关键：一是知道滑动变阻器在连接时按一上一下的原则，串联在电路中和滑片靠近下方接线柱接入电路的电阻变小、远离下方接线柱接入电路的电阻变大；二是根据电压表示数的变化判断滑动变阻器的接线柱；三是电压表与被测用电器并联．9．（2016•威宁县校级三模）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．【考点】实物的电路连接．【分析】由题意可知，两灯泡并联，开关控制整个电路、电流表测通过两灯的总电流说明开关和电流表位于干路，由此连接实物．【解答】解：两灯泡并联，电流表位于干路，然后与开关和电源组成电路，如图所示：．【点评】考查了正确连接电路的能力：先要判断电路的连接形式，再从电源的一极开始连起，先串后并，且在连接时开关的状态是断开的．10．（2016•营口三模）请将图中的器材连接完整．要求：两灯串联，电压表只测L1灯两端的电压．【考点】实物的电路连接．【分析】用电器顺次连接的电路为串联电路；电压表与被测用电器并联．由此根据题意连接实物．【解答】解：由题知，两灯串联，所以电流从电源正极流出后依次通过两灯，再把电压表并接在L1灯两端．如图所示：．【点评】本题考查实物的连接，正确理解题意，明确用电器的连接方式是关键，注意实物连接中导线不能交叉．11．（2016•青浦区二模）在图中电路中缺少两根导线，请按要求用笔线代替导线完成电路连接．要求：闭合电键S后，向左移动变阻器的滑片时，电压表的示数变小．【考点】实物的电路连接．【分析】电压表与被测电路并联，由图电压表负接线柱已经与R的一端相连，若电压表测R两端电压，则电压表必须接R的右侧，这样电流就从电压表负接线柱流进了，这不符合电压表使用的规则．所以电压表应测滑动变阻器两端电压，可将此电路连成定值电阻与滑动变阻器串联，根据串联电路的分压原理确定滑片的接线柱情况．【解答】解：由图将滑动变阻器与定值电阻串联，电压表与滑动变阻器并联，根据串联电路的分压原理可知，滑片左移电压表示数变小，应使滑动变阻器连入阻值变小，故应将其左下接线柱接入电路，如图所示：【点评】本题是实物图的连接，关键是根据题目的条件分析电路的连接状态，确定滑动变阻器的接线．12．（2016•青羊区模拟）如图甲所示的电路中，用电流表测通过L2的电流（约500mA）．请用笔画线代替导线按电路图把图乙所示的实物连接起来，连线不要交叉．【考点】实物的电路连接．【分析】根据电路图进行分析可知：两个灯泡并联，开关控制整个电路，A测通过L2的电流；先确定电流表的量程，注意正负接线柱的连接，连接实物图时可以按先串后并的原则进行连接：从电源的一极开始出发，以次将开关和其中的一条支路连接完成后，再将另一条支路并联在相应的位置即可．【解答】解：电流表的示数I2=500mA=＜，量程为0～，电流从正接线柱流入负接线柱流出；按先串后并的原则：从电源的正极开始，先将电源、灯泡L2、电流表、开关回到电源的负极，再把灯泡L1并联在灯泡L2和电流表的两端；如图所示：【点评】本题考查了电流表量程的选择，和并联电路的电流特点，关键是会识别串并联电路，会根据电路图画出正确的实物图．13．（2016•李沧区二模）请根据电路图连接实物电路．【考点】实物的电路连接．【分析】分析清楚电路结构，明确各电路元件的连接方式，然后连接实物电路图．【解答】解：由电路图可知，两灯泡并联，开关S1控制干路，开关S2控制灯泡L1，根据电路图连接实物电路图，如图所示：．【点评】本题考查了连接实物电路，分析清楚电路结构是正确解题的前提与关键．连接时要注意与电路图的顺序一致，且导线不能交叉．14．（2016•宁津县校级模拟）如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮．【考点】实物的电路连接．【分析】当变阻器的滑片向左移动时，灯泡变亮，说明变阻器按一上一下的原则串联在电路中，且左下方接线柱必须接入电路中，电压表测量灯泡两端的电压说明电压表与灯泡并联，然后与开关、电源组成电路．【解答】解：经分析可知，滑动变阻器左下方接线柱与任意上方接线柱串联在电路中，然后与灯泡、电源、开关串联组成电路，电压表并联在灯泡两端，由于电源电压为12V，则电压表选择0～15V量程，如下图所示：【点评】本题考查了实物图的连接，关键是根据题意判断灯泡与滑动变阻器的连接方式以及正确的连接．15．（2016•崇明县二模）如图所示，有两根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片向右移动时，电灯变亮，电压表的示数变大．【考点】实物的电路连接．【分析】滑动变阻器要控制灯泡亮度应与灯泡串联，由滑片右移灯泡变亮确定变阻器的接线柱，由电压表示数变大确定电压表的连接．【解答】解：滑动变阻器应一上一下串联接入电路来控制灯泡亮度，滑片向右移动时，电灯变亮，说明电路中电流变大，电路中电阻减小，所以应将变阻器的右下接线柱接入电路中；灯泡变亮，它两端电压增大，所以电压表与灯泡并联．如图所示：．【点评】本题是实物连接，根据题目要求确定滑动变阻器的接法是正确解题的关键．16．（2016•广安模拟）根据图所示的实物电路，在右边框格中画出它的电路图．【考点】实物的电路连接．【分析】先识别电路的连接方式，然后根据实物图完成电路图．【解答】解：由实物图可知，电动机和灯泡并联连接，开关S1控制整个电路，开关S2控制电动机所在的支路，电路图如下：【点评】会识别串联电路和并联电路，知道电路中各元件的作用，会根据实物图完成电路图．17．（2016•黄浦区模拟）在如图所示的电路中，请用笔线代替导线连接成正确的电路．要求：闭合电键S 后，滑片向左移动过程中，电压表示数变小．【考点】实物的电路连接．【分析】电压表与被测电路并联，由图电压表负接线柱已经与R的一端相连，若电压表测R两端电压，则电压表必须接R的右侧，这样电流就从电压表负接线柱流进了，这不符合电压表使用的规则．所以电压表应测滑动变阻器两端电压，可将此电路连成定值电阻与滑动变阻器串联，根据串联电路的分压原理确定滑片的接线柱情况．【解答】解：由图将滑动变阻器与定值电阻串联，电压表与滑动变阻器并联，根据串联电路的分压原理可知，滑片左移电压表示数变小，应使滑动变阻器连入阻值变小，故应将其左下接线柱接入电路，如图所示：【点评】本题是实物图的连接，关键是根据题目的条件分析电路的连接状态，确定滑动变阻器的接线．18．（2016•吉首市校级模拟）按照图1的电路图连接图2的实物．【考点】实物的电路连接．【分析】根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可．【解答】解：由图两灯并联，S控制整个电路，电流表测L1电流，电压表测L2两端电压．先连接电路，根据电流流向法，先从正极出发依次串联开关S、灯泡L1、电流表回到负极，把灯泡L2并联在灯泡L1和电流表的两端，最后将电压表并联在灯泡L2的两端，如图所示：【点评】本题考查了根据电路图连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．19．（2016春•高要市校级期中）根据图甲所示的电路图，用笔画线代替导线，把图乙的实物连接成电路．（要求导线不能交叉）【考点】实物的电路连接．【分析】根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串电路元件最多的电路，再将相应并联的部分接入电路即可．【解答】解：采用“电流流向法”，电流从电源正极出发，依次串联开关S1、电流表，然后分支，一支经灯泡L1，另一支经灯泡L2和开关S2，然后回负极；由于电流表测干路电流，故电流表用0～3A量程，如下图所示：【点评】本题考查了实物电路图的连接，连接电路图时，要先连接干路，再连接支路，注意电表正负接线柱不要接反．20．（2016秋•霍林郭勒市校级月考）根据实物图在虚线框内画出相应的电路图．【考点】根据实物图画电路图．【分析】串联电路只有一条电流路径，并联有多条电流路径，根据实物电路图，应用分支法分析清楚电路结构，明确各电路元件的连接情况，然后根据实物电路图作出实验电路图．【解答】解：由实物图可知，从电源正极开始分为两条支路，一路经灯L2，另一路经开关S1、灯L1，然后共同经过开关S2回到电源负极，即两灯泡并联，开关S2控制干路，开关S1控制灯L1所在支路．根据实物图作出电路图，如图所示：【点评】本题考查了根据实物电路图作实验电路图的问题，分析清楚电路结构、明确各电路元件的连接方式，是正确解题的前提与关键．。

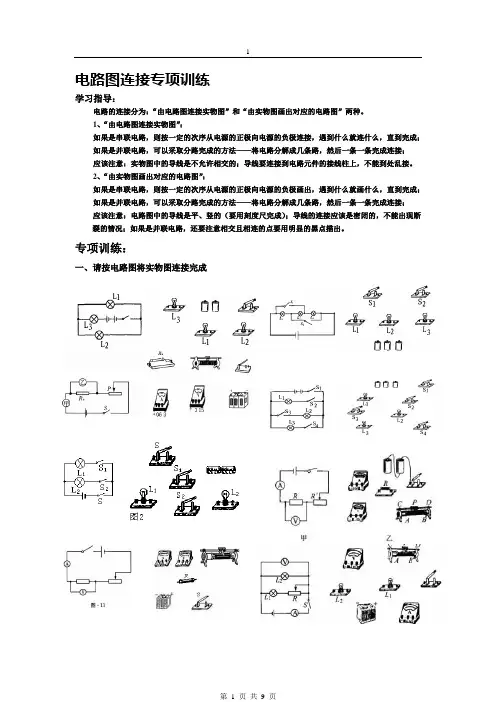

电路图连接专项训练学习指导：电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种。

1、“由电路图连接实物图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。

2、“由实物图画出对应的电路图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：电路图中的导线是平、竖的（要用刻度尺完成）；导线的连接应该是密闭的，不能出现断裂的情况；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。

专项训练：一、请按电路图将实物图连接完成二、请按实物图画出电路图8、用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组9连接实物电路欧姆定律典型题1．如图所示，电阻R1=12欧。

电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。

问：电源电压为多大？电阻R2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S，电流表示数为0.2安。

R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2、如图2所示电路,当K6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安, 求：⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？R1S R2PVA图2S R2R1A2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。

电路图的画法及实物图的连接一、根据实物图画出电路图二、根据电路图连接实物三、设计电路1. 给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。

2. 某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路.要求不论哪一个组按开关电铃都能发出声音,而且指示灯会告诉主持人是哪组按的开关.用电路图表示你的最简单的设计.电路图练习1、如图所示的电路中，正确的是( )2、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2 、L3是串联D、L1、L2 、L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。

4、关于电源短路及其危害，下列说法中正确的是( )A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏2题5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）6、请根据左边实物连接的电路图，画出其电路图。

7、如图(7)所示电路，以下说法正确的是( ?)A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响8、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．9、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。

10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

11、如图所示，按电路图用笔画线作导线，将元件连接起来.12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组13、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。

专题提升Ⅰ画电路图和连接实物图目录模块一知识掌握 (1)类型一：根据实物图画电路图 (1)类型二：根据电路图连接实物图 (2)类型三：根据题意画电路图或连接实物图 (4)类型四：含表电路和变阻器的连接 (5)【巩固提高】 (6)模块一知识掌握类型一：根据实物图画电路图例1、根据实物图画电路图。

方法规律：该题考查的是电路图的基本画法，作图方法是先分析电路确定实物图中有几条电流路径，从电源的正极出发，经过开关、灯泡，回到了电源的负极，按照电路图一一对应的原则，按照顺序，画出电路图。

由于是并联电路，在画电路图的时候最好两条电路分开画，不容易出错。

学习目录知识重点[例题1]请将如图实际电路对应的电路图画在方框里。

[例题2]如图是一个电学实验的实物连线图，请画出它的电路图。

[例题3]根据实物图画出电路图。

类型二：根据电路图连接实物图例2、根据电路图连接实物图。

方法规律：先分析电路图，该电路是并联电路，按照两条路分开画的原则，从电源正极开始，按照电流路径顺序将实物图连接起来。

[例题4]根据图甲所示的电路图，将图乙所示的实物元件连接起来。

（流过两个灯泡的电流都约为0.5A）[例题5]根据图甲所示的电路图，将图乙中的实际电路连接起来。

[例题6]在如图中，根据电路图连接实物图。

电流表测量电路中的电流约为0.3A，电源电压3V。

类型三：根据题意画电路图或连接实物图例3、如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。

要求：两灯并联。

开关S在干路上，电流表只测通过L1的电流，导线不能交叉。

方法规律：此类题目，首先根据题意确定出用电器的连接方式，再根据开关控制情况定出开关位置最后画电路图或连接实物图。

本题根据题意知道，两灯并联，开关S在干路上，电流表只测通过L1的电流，所以电流表在L1的支路上，在不确定电流大小的情况下，电流表选用大量程与灯串联。

[例题7]如图甲所示的是某榨汁机的外形图。

为保障安全，人们给该品牌的榨汁机设置了电源开关S1和安全开关S2，当杯体放在主机上时，安全开关S2自动闭合，此时再闭合电源开关，电动机才能启动，开始榨汁。

一、根据实物图画出电路图二、根据电路图连接实物4、根据图所示的实物图，画出电路图．1、如图所示，按电路图用笔画线作导线，将元件连接起来.5、将图中的电路元件按电路图连接成实物图．(要求导线不交叉) 2、根据图(a)的电路图，在图(b)中画出对应的实物连接图．3、在图中，根据实物图，画出相应的电路图．1、根据图11—18所示，要求Ll 、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．2、根据图所示，要求Ll 、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．3、用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组4、在图中，根据实物图，画出相应的电路图．5将图中的电路元件按电路图连接成实物图． (要求导线不交叉)6用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。

三、设计电路1. 给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。

2. 某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路.要求不论哪图表示你的最简单的设计.11、12、17、S1S2 2根据实物连接图画出电路图专项训练L 2 S 2S1 S2 2根据实物连接图画出电路图专项训练L 2 L 1L 2 S 2S1 S2 2根据实物连接图画出电路图专项训练L 2L 1L 2 S 2S1 S2 2电路图练习题1、如图所示的电路中，正确的是( )2、分析右下图所示的实物连接电路，下列说法中正确的是（）A、L1、L2是串联B、L1、L3是串联C、L1、L2 、L3是串联D、L1、L2 、L3是并联3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。

专题提升Ⅰ画电路图和连接实物图目录模块一知识掌握 (1)类型一：根据实物图画电路图 (1)类型二：根据电路图连接实物图 (3)类型三：根据题意画电路图或连接实物图 (5)类型四：含表电路和变阻器的连接 (8)【巩固提高】 (10)模块一知识掌握类型一：根据实物图画电路图例1、根据实物图画电路图。

方法规律：该题考查的是电路图的基本画法，作图方法是先分析电路确定实物图中有几条电流路径，从电源的正极出发，经过开关、灯泡，回到了电源的负极，按照电路图一一对应的原则，按照顺序，画出电路图。

由于是并联电路，在画电路图的时候最好两条电路分开画，不容易出错。

学习目录知识重点[例题1]请将如图实际电路对应的电路图画在方框里。

【解答】解：由实物图知，电流从电源正极流出，依次通过开关、两灯泡回到电源的负极，如图所示：[例题2]如图是一个电学实验的实物连线图，请画出它的电路图。

【解答】解：由实物图可知，电流从电源正极出发开始分支，一条支路经开关S2后流向电动机，另一条支路经灯泡L后流向开关S1，然后两支电流汇合，共同回到电源负极，电路图如图所示：[例题3]根据实物图画出电路图。

【解答】解：由实物图知，灯泡L与电动机并联，开关S1在灯泡L支路上，开关S2在电动机支路上，电路图如图所示。

类型二：根据电路图连接实物图例2、根据电路图连接实物图。

方法规律：先分析电路图，该电路是并联电路，按照两条路分开画的原则，从电源正极开始，按照电流路径顺序将实物图连接起来。

[例题4]根据图甲所示的电路图，将图乙所示的实物元件连接起来。

（流过两个灯泡的电流都约为0.5A）【解答】解：由电路图可知，小灯泡L1与L2并联，电流表A1测流过灯泡L1的支路电流，电流表A2测干路电流，开关S1控制干路电流，开关S2控制流过灯泡L2的支路电流，因通过两个灯泡的电流都约为0.5A，所以电流表A1选择0～0.6A量程，由并联电路的电流规律知，干路电流约为1A，所以电流表A2选择0～3A，实物图如图所示：[例题5]根据图甲所示的电路图，将图乙中的实际电路连接起来。

专题训练：画电路图与连接实物图一、根据实物图，画出对应的电路图，要求：美观，分布合理。

二、根据电路图，用铅笔画线代替导线，连接实物图。

（导线不能交叉）
三、根据文字表述，连接实物图。

1.如图所示的电池和两个小灯泡，将它们组成并联电路，用笔画代替导线连接电路，要求开关控制灯泡L2。

2.用笔画线代替导线，完成图电路，要求S1只控制L1，S2只控制L2。

3.在下图中，根据以下要求用笔画线表示导线来连接实物图（导线不能交叉）。

要求：①只闭合S1时，电铃响，红灯发光，绿灯不发光；
②只闭合S2时，电铃响，绿灯发光，红灯不发光。

4.请将以下电学元件，按要求连接电路。

要求：将两灯并联，开关S1控制灯L1，开关S2控制灯L2，开关S控制整个电路，并画出对应的电路图。
